Los componentes se pueden mover, copiar o girar en el plano de planta. Este manual proporciona una visión general de las acciones utilizadas para manipular los componentes en el Editor de tienda.

En este manual encontrará:

1. ¿Cómo copiar componentes?
2. ¿Cómo copiar componentes al portapapeles?
3. ¿Cómo pegar los componentes?
4. ¿Cómo mover los componentes?
5. ¿Cómo rotar los componentes?
6. ¿Cómo alinear los componentes a lo largo de una pared o una línea de construcción?
7. ¿Cómo crear fácilmente un grupo de varios accesorios sin copiarlos?
8. ¿Cómo se puede copiar el accesorio en espejo?
9. ¿Cómo se puede centrar el accesorio?
10. ¿Cómo distribuir los componentes de manera equitativa?
11. ¿Cómo alinear los componentes uno al lado del otro?
12. ¿Cómo cambiar el orden de sobreposición de los componentes?

Para ajustar un plano de planta, consulte la sección Modificar en la barra de herramientas de la izquierda.

Las herramientas del panel permiten realizar el ajuste con todos los componentes que se hayan marcado en el plano de planta, lo que permite manipular un grupo de varios accesorios.

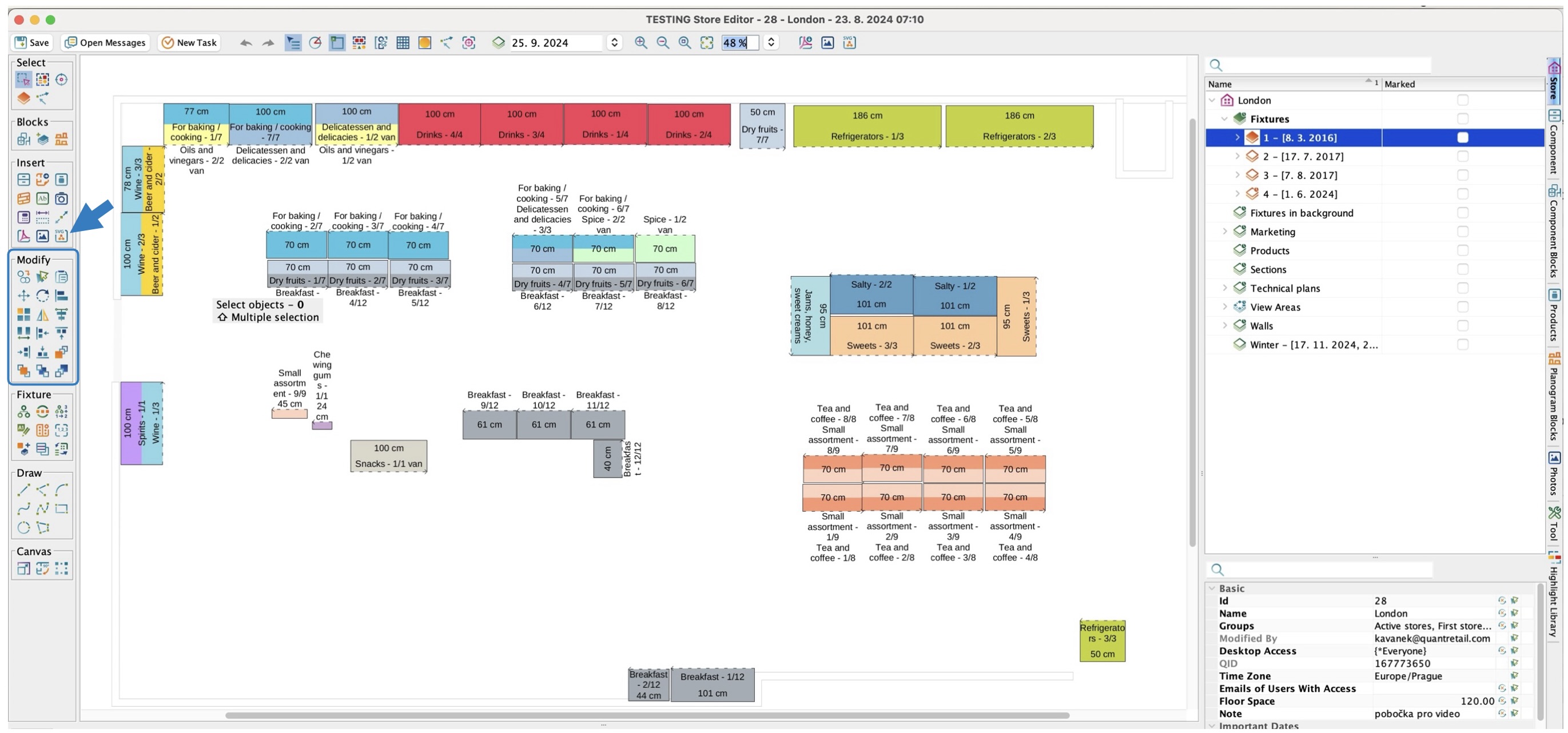

Ajuste del plano de la planta en la barra de herramientas

Copiar (C)

Copiar componentes

1. Seleccione los componentes que desea copiar.
2. Haga clic en el icono Copiar o pulse C.
3. Especifique el punto de inicio de la copia. Por ejemplo, puede ser la esquina del accesorio que desea copiar.
4. Haga clic para especificar el lugar en el que deben copiarse los componentes.
5. Para finalizar la copia, pulse ESC.

Copiar componentes con una distancia determinada

Esta opción es muy útil sobre todo cuando se crean pasillos en el plano de planta. Todo lo que tiene que hacer es especificar la anchura del pasillo.

1. Seleccione los componentes que desea copiar.
2. Haga clic en el icono Copiar o pulse C.

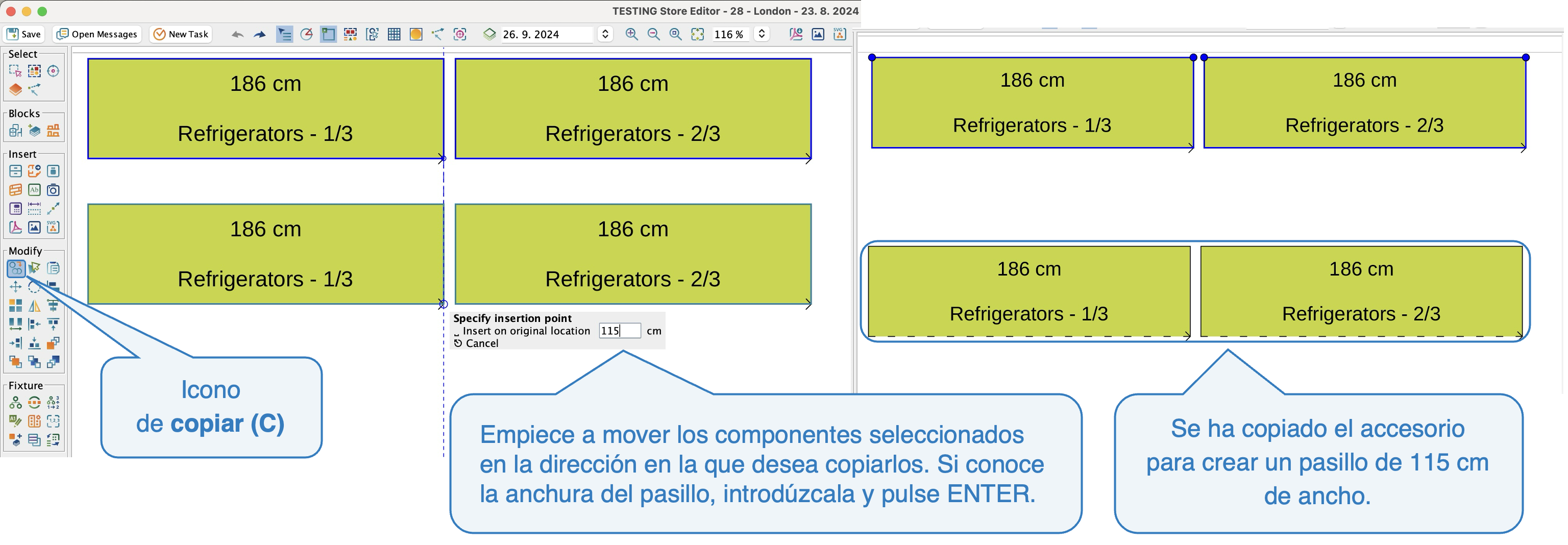

3. Especifique el punto de inicio de la copia y mueva los componentes en la dirección en que se van a copiar.
4. Escriba la distancia entre los componentes copiados y los originales. A continuación, pulse ENTER.
5. Para finalizar la copia, pulse ESC.

Copiar componentes con una distancia determinada

Copiar al portapapeles (Ctrl+C, Cmd+C)

Esta herramienta le permite copiar el componente seleccionado en el portapapeles del sistema para que luego pueda pegarlo (por ejemplo, en otro plano de planta) utilizando la función de pegar (Ctrl+V o Cmd+V).

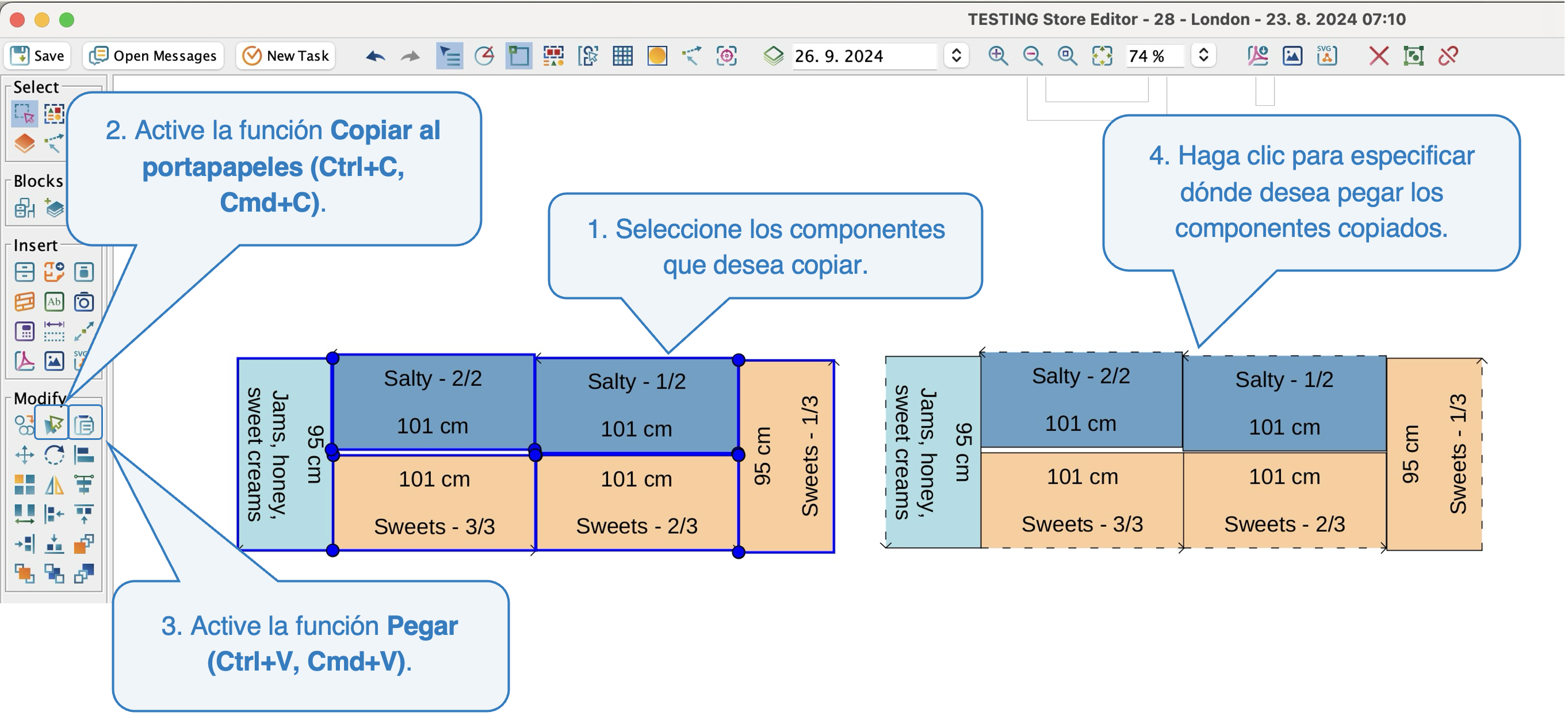

Copiar al portapapeles y pegar

Pegar (Ctrl+V, Cmd+V)

Le permite pegar componentes que haya copiado previamente en el portapapeles del sistema.

Mover (M)

Hay varias maneras de mover los componentes.

Mover con el tirador

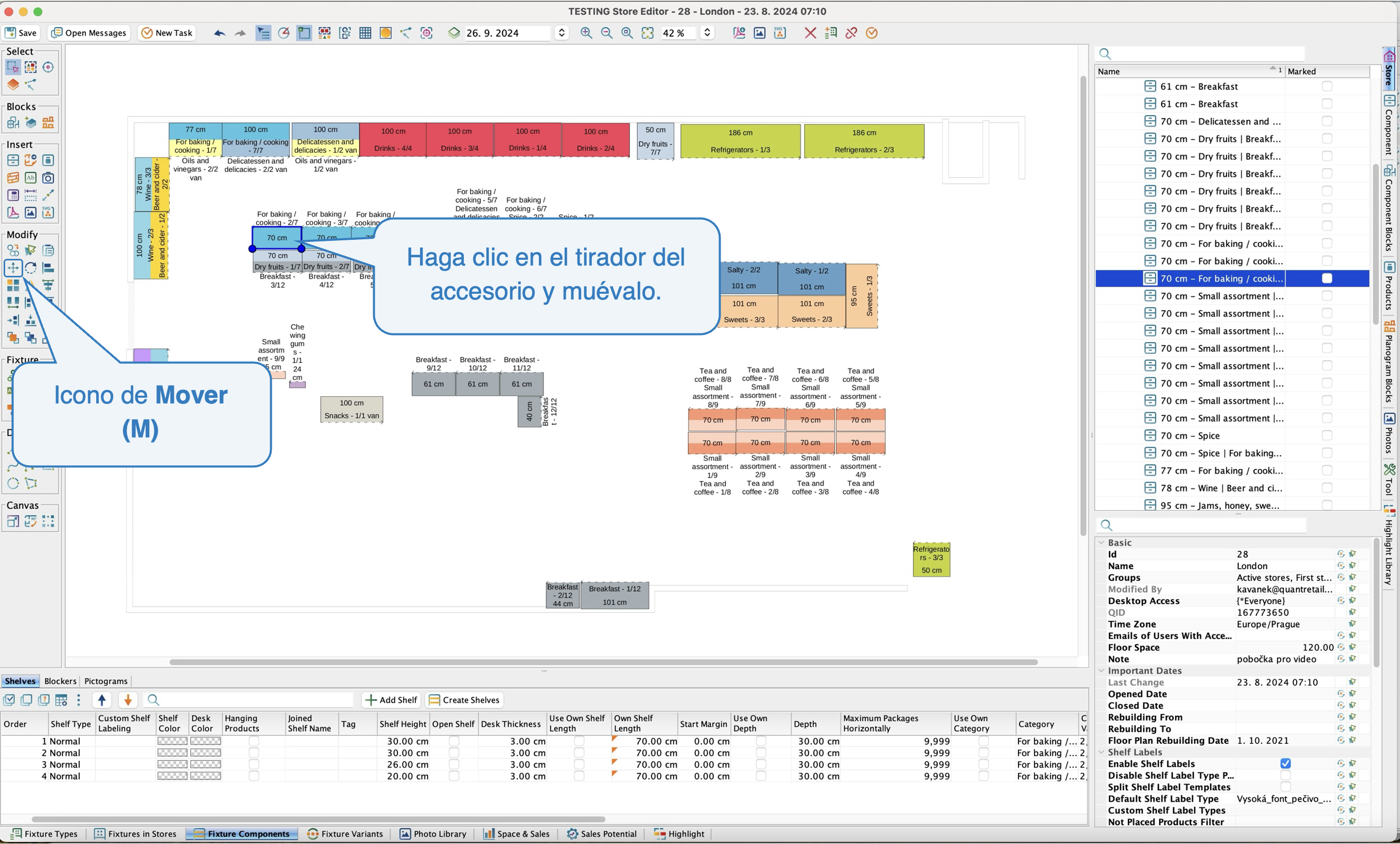

1. Haga clic en el círculo azul del componente.
2. El segundo clic especifica hacia dónde se moverá el componente.

Mover con el tirador

Movimiento con flechas

También puede mover los productos seleccionados utilizando las teclas de flecha del teclado.

Mover con la herramienta Mover

1. Seleccione el componente que desea mover.
2. Haga clic en el icono Mover o pulse M.
3. Especifique el punto de inicio del movimiento haciendo clic (por ejemplo, en la esquina del accesorio).
4. Haga clic donde desee que se mueva el componente.

Mover con una distancia determinada

1. Seleccione el componente que desea mover.
2. Haga clic en el icono Mover o pulse M.
3. Especifique el punto de inicio del movimiento haciendo clic (por ejemplo, en la esquina del accesorio) y mueva el componente en la dirección en la que debe estar.

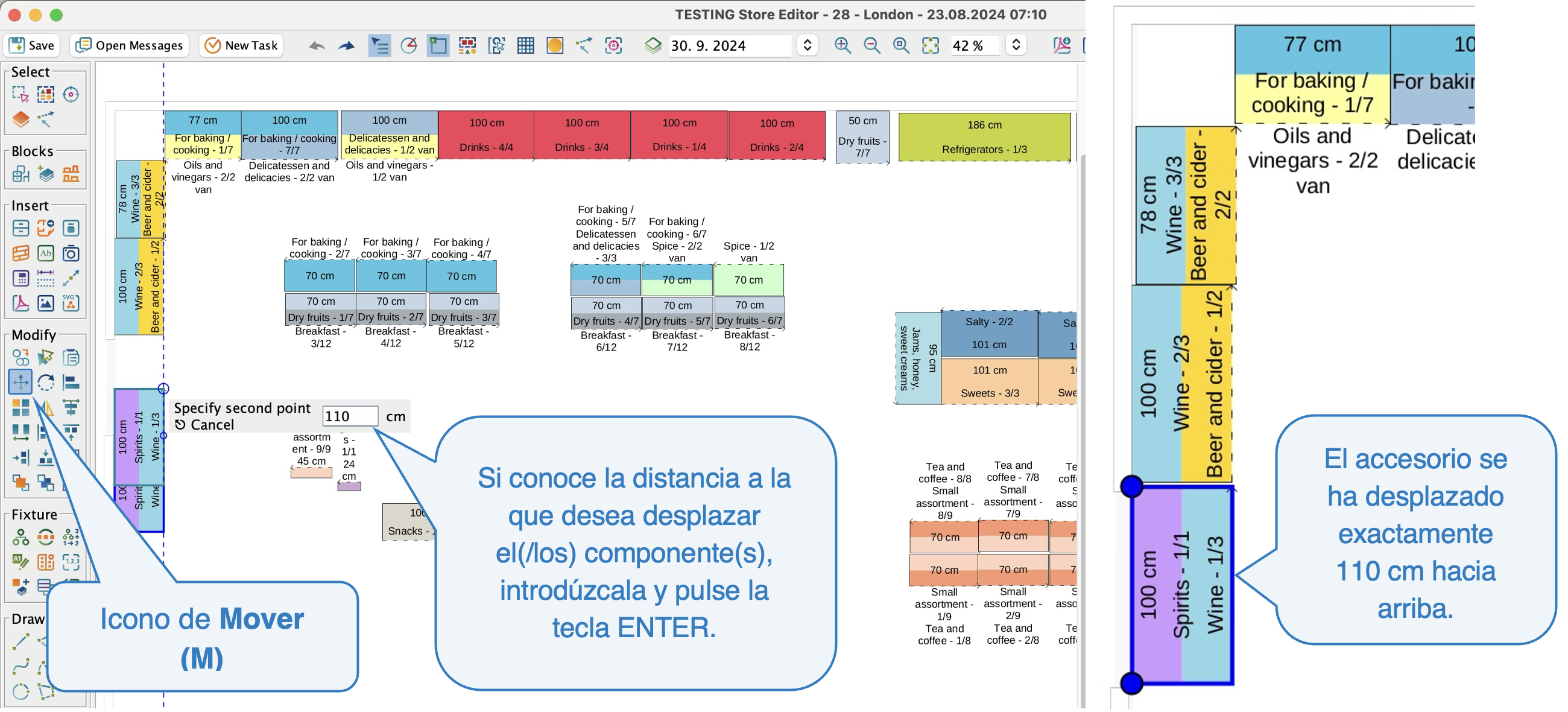

4. Escriba la distancia por la que quiere que se mueva el componente y pulse ENTER.

Mover con una distancia determinada

Puede activar la función Fijar, que permite unir fácilmente el componente a otro componente.

Por ejemplo, si desea mover el dispositivo en paralelo, active la función Polar. Le permite mover componentes solo dentro de ángulos estándar (múltiplos de 15).

Rotar (R)

En Quant, hay varias formas de girar los componentes. Cada opción puede ser útil en una situación en particular.

Rotar manualmente

1. Seleccione los componentes que desea girar.
2. Haga clic en el icono Rotar o pulse R.

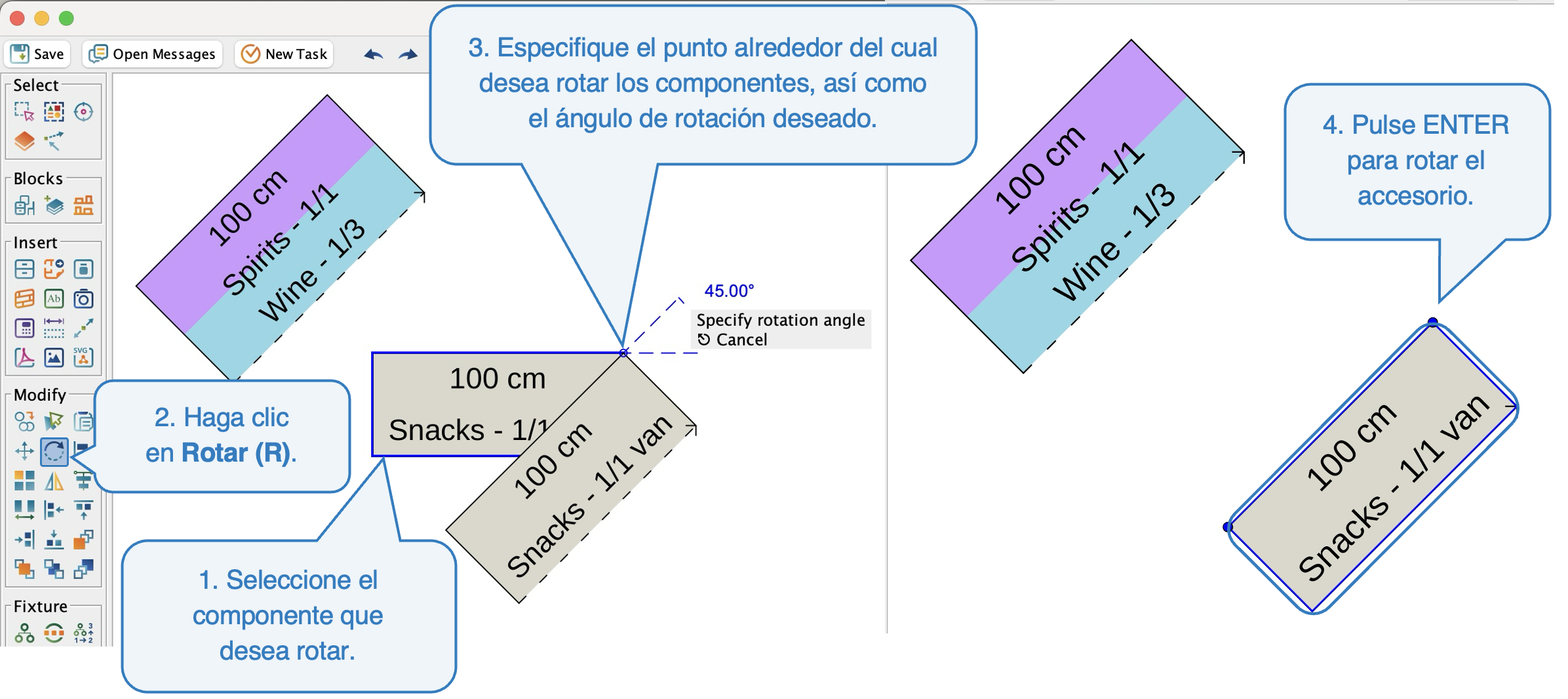

3. Especifique el punto alrededor del cual deben girar los componentes seleccionados.
4. Mueva el ratón para girar los objetos.
5. Haga clic para finalizar la rotación y los componentes quedarán girados.

Si desea mover los componentes, por ejemplo, en paralelo, active la función Polar. Le permite mover productos solo dentro de ángulos estándar (múltiplos de 15).

Rotación en un ángulo determinado con la selección del punto base

Si conoce el ángulo según el cual deben girar los componentes, puede introducirlo al girar.

1. Seleccione los componentes que desea girar.
2. Haga clic en el icono Rotar o pulse R.
3. Especifique el punto alrededor del cual deben girar los componentes seleccionados.
4. Establezca el ángulo en el que deben girar los componentes.
5. Pulse ENTER.

Rotación en un ángulo determinado con la selección del punto base

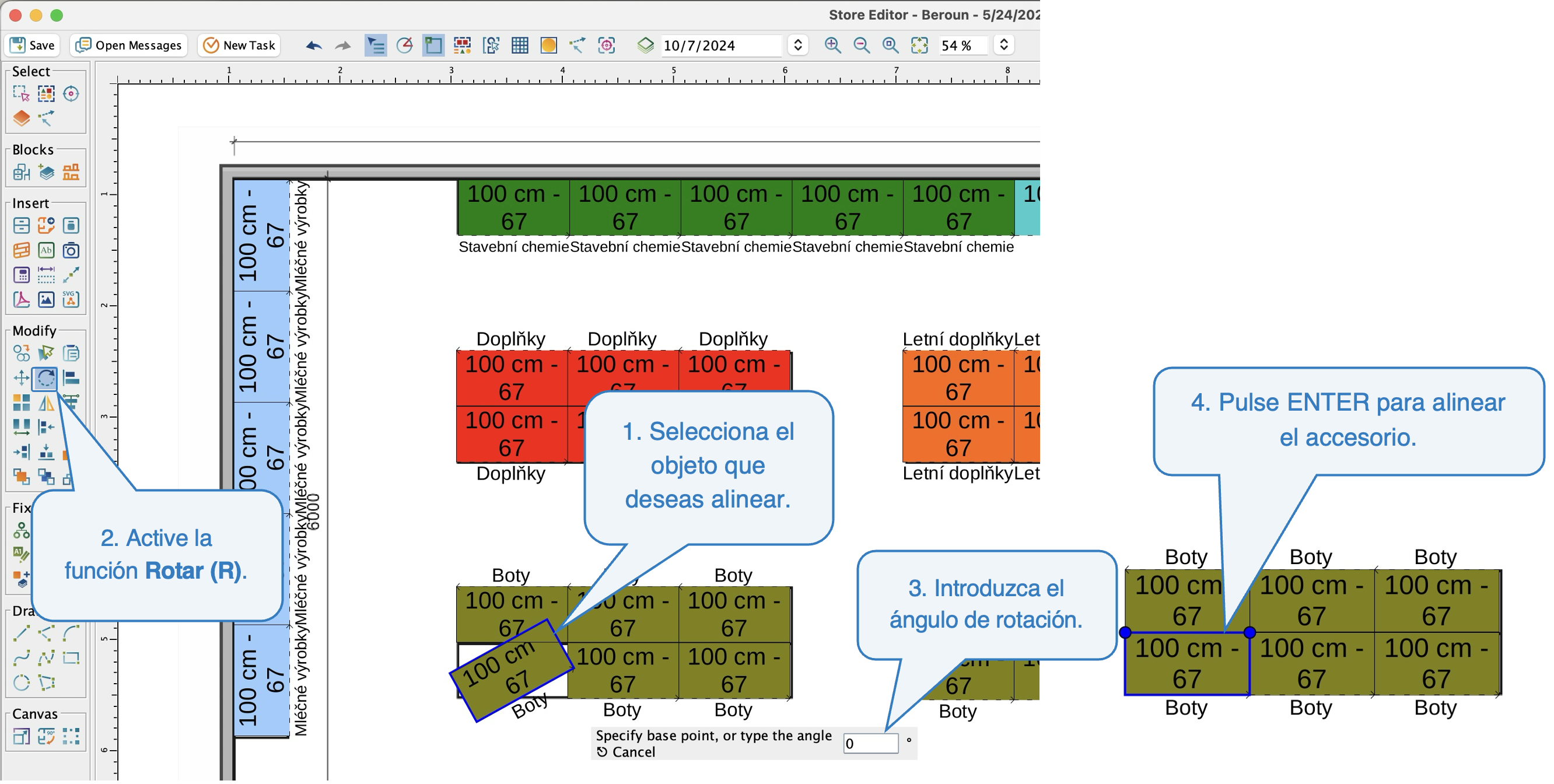

Otra opción de rotación es establecer el ángulo sin la selección del punto base. En este caso, el objeto girará alrededor de su centro y el ángulo de rotación se calculará a partir de la posición por defecto del objeto. Así, si se establece el ángulo en 0, el objeto girará de la misma manera que el objeto recién insertado en el plano de planta. Esta función puede utilizarse especialmente en situaciones en las que se desea alinear rápidamente un componente girado al azar.

Rotación por un ángulo especificado sin selección del punto base

Alinear (A)

Esta herramienta permite alinear componentes como paredes, líneas de construcción u otros componentes.

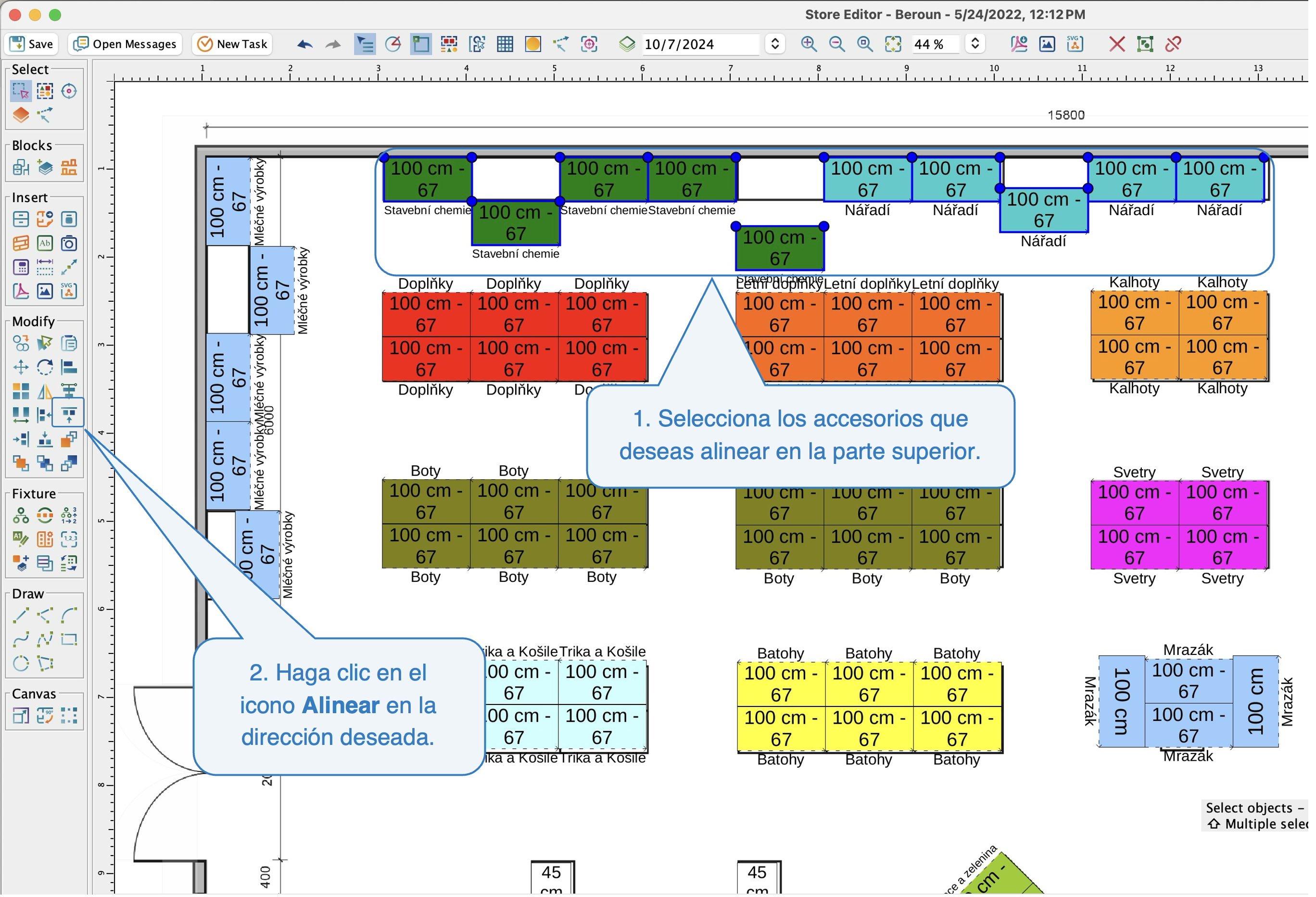

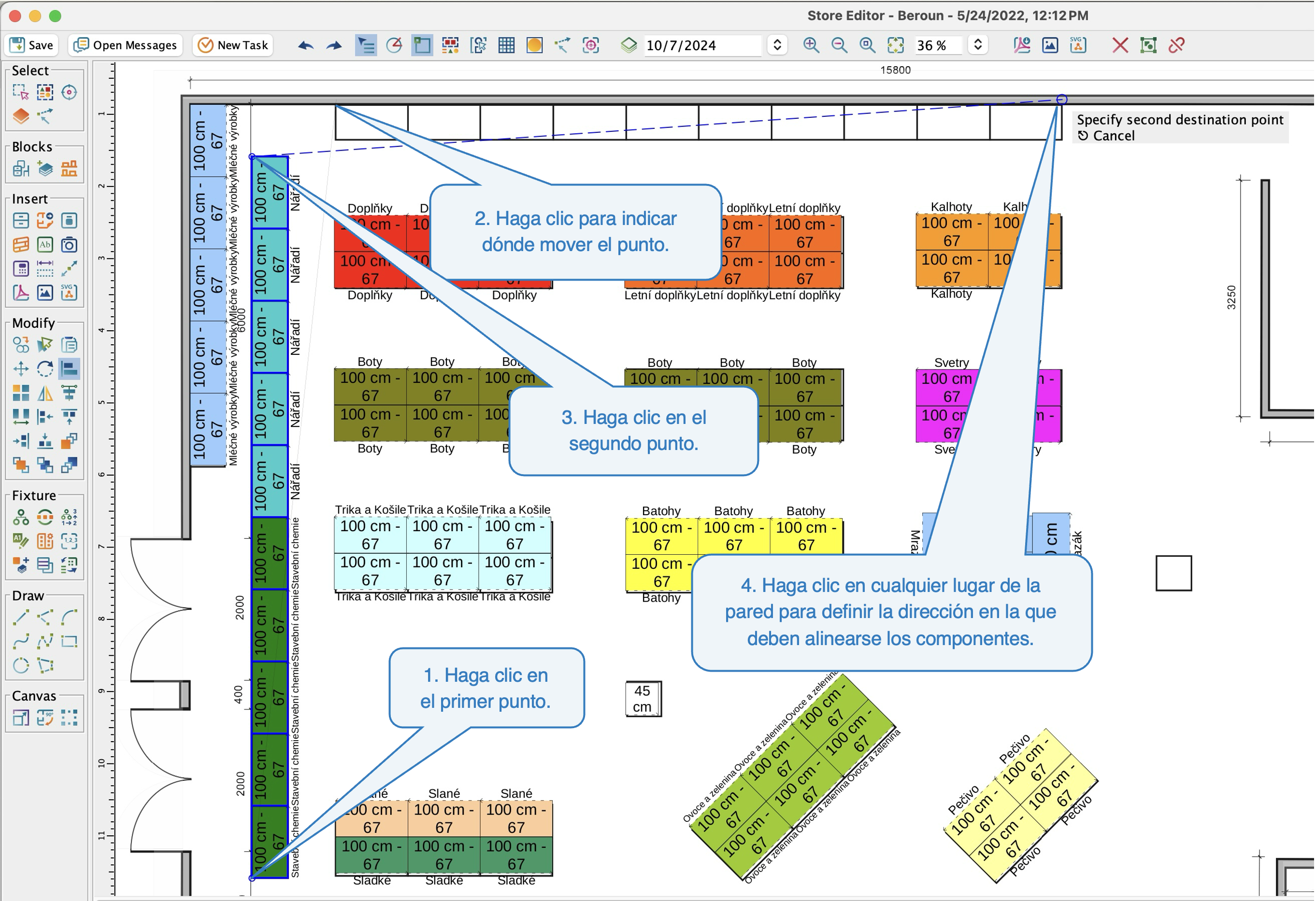

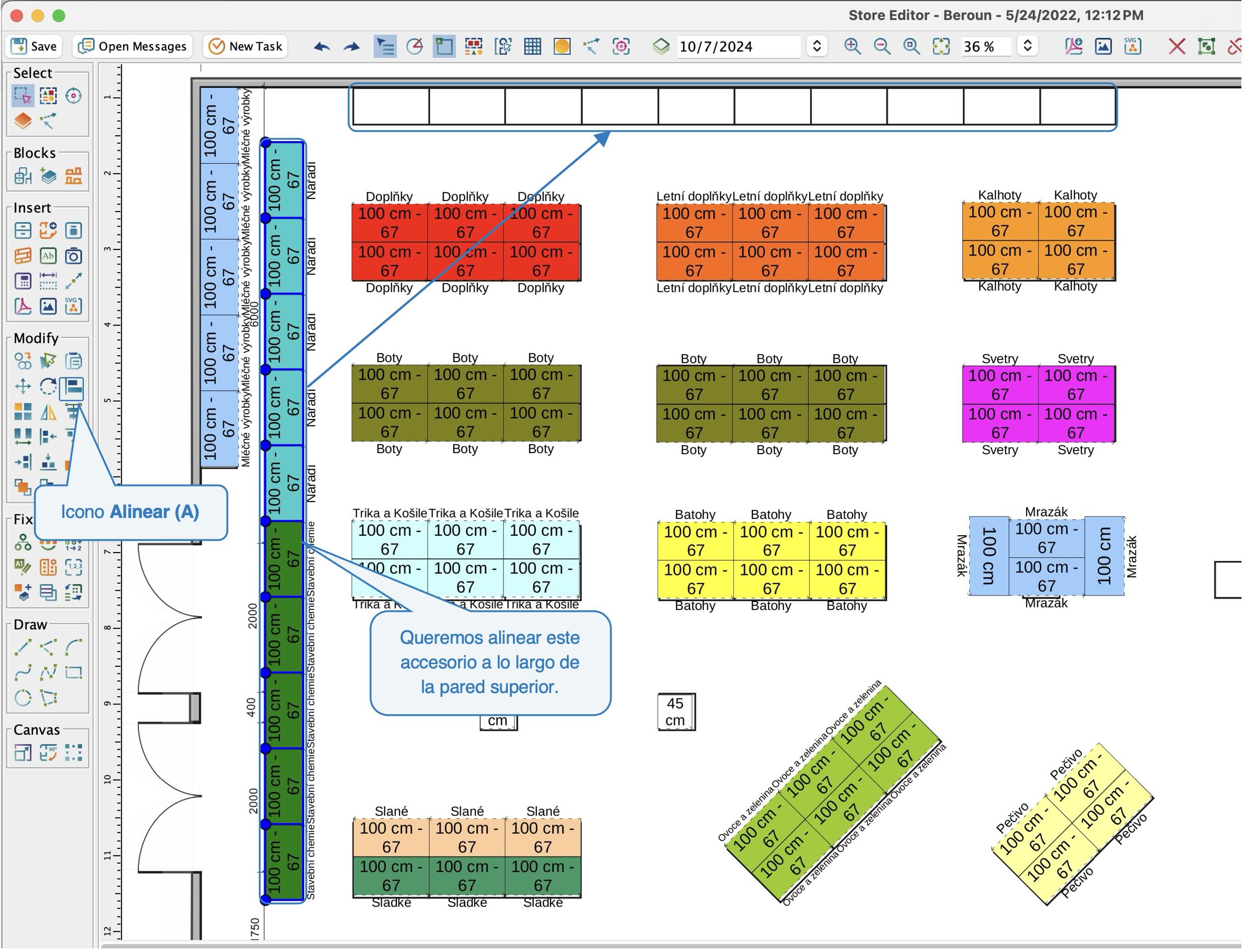

Las siguientes figuras muestran cómo alinear componentes a lo largo de una pared. En primer lugar, seleccione todos los componentes que desee alinear y haga clic en el icono Alinear de la barra de herramientas o pulse A.

Los accesorios antes de la alineación

El procedimiento de la alineación

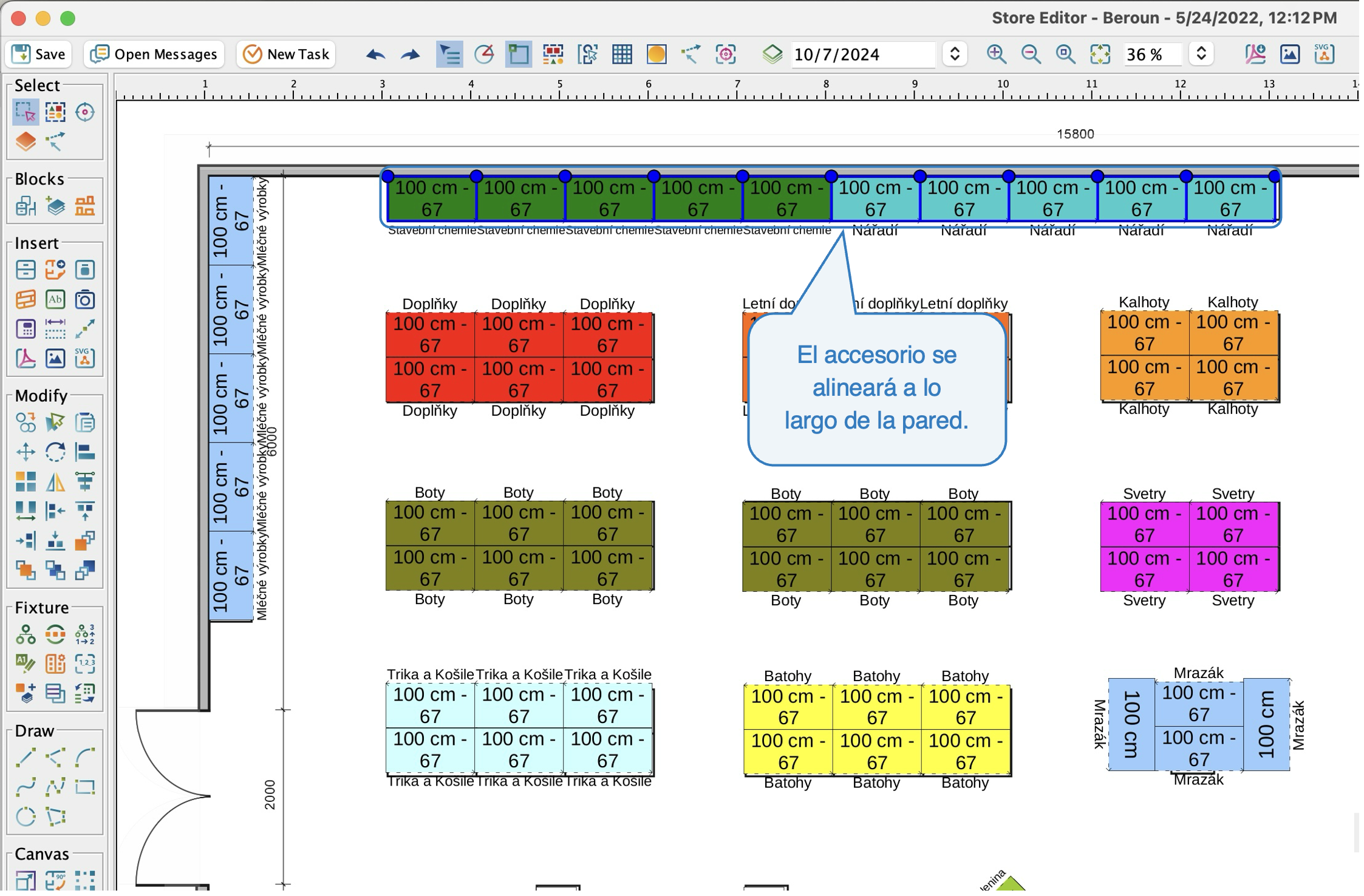

Los accesorios alineados

Matriz rectangular

Con esta herramienta, se pueden agrupar rápidamente varios accesorios sin tener que copiarlos. Permite crear varios accesorios uno al lado del otro y uno debajo del otro. Al mismo tiempo, puede definir una separación vertical u horizontal, que puede ser útil para crear pasillos.

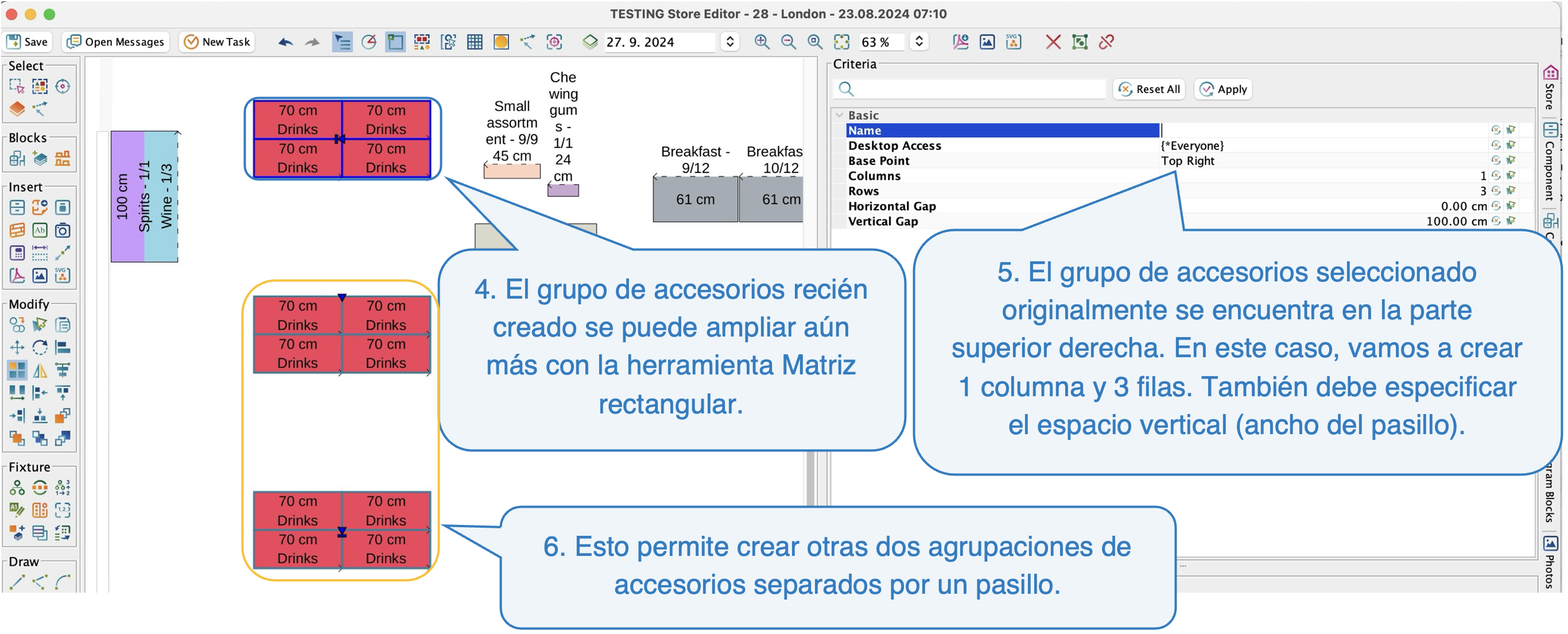

1. Seleccione los componentes por defecto a partir de los cuales se creará un nuevo grupo de accesorios.

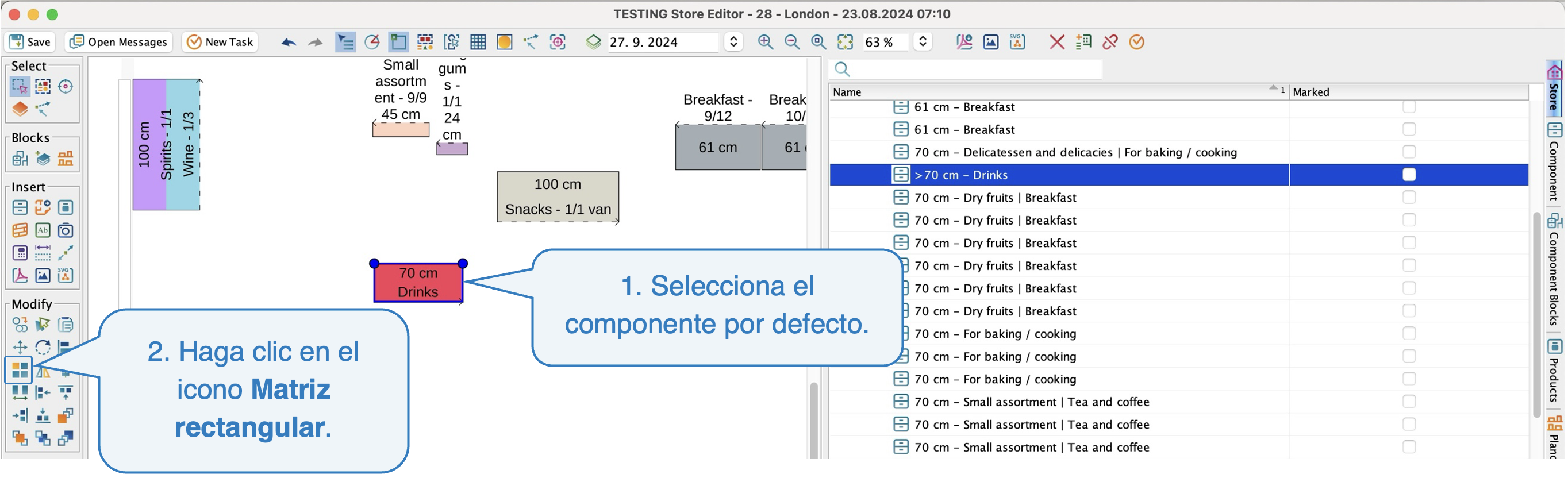

2. Haga clic en el icono de la matriz rectangular.

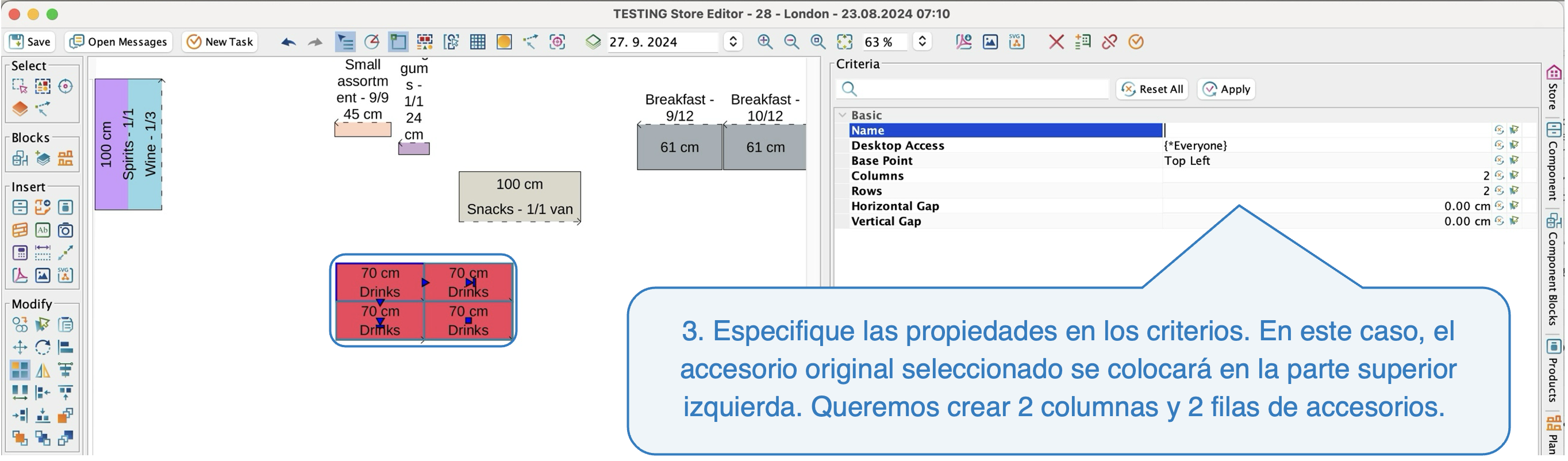

3. Establezca las propiedades de la matriz rectangular.
   • Ubicación de la fuente - indica la posición de los accesorios marcados.
   • Columnas / Filas - establece el número de columnas y filas que desea crear a partir del componente seleccionado.
   • Separación horizontal / vertical - aquí se establece el espacio que debe crearse entre los componentes recién creados. Se utiliza, por ejemplo, para crear pasillos.

Matriz rectangular configuración 1

Matriz rectangular configuración 2

Matriz rectangular configuración 3

Copia en espejo

Con la herramienta Copia en espejo, se puede reflejar un componente seleccionado utilizando 2 puntos de espejo.

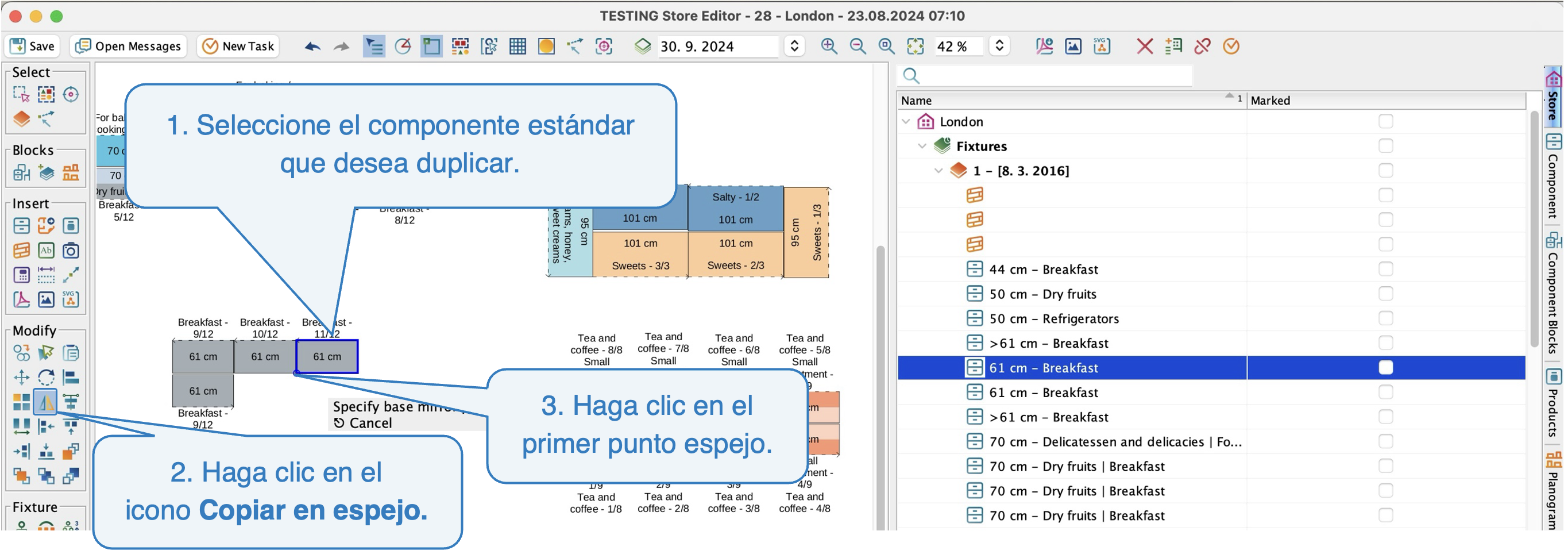

1. Marque los componentes que desea reflejar.
2. Seleccione la herramienta Copia en espejo.
3. Haga clic en el primer punto de reflejo de la base.

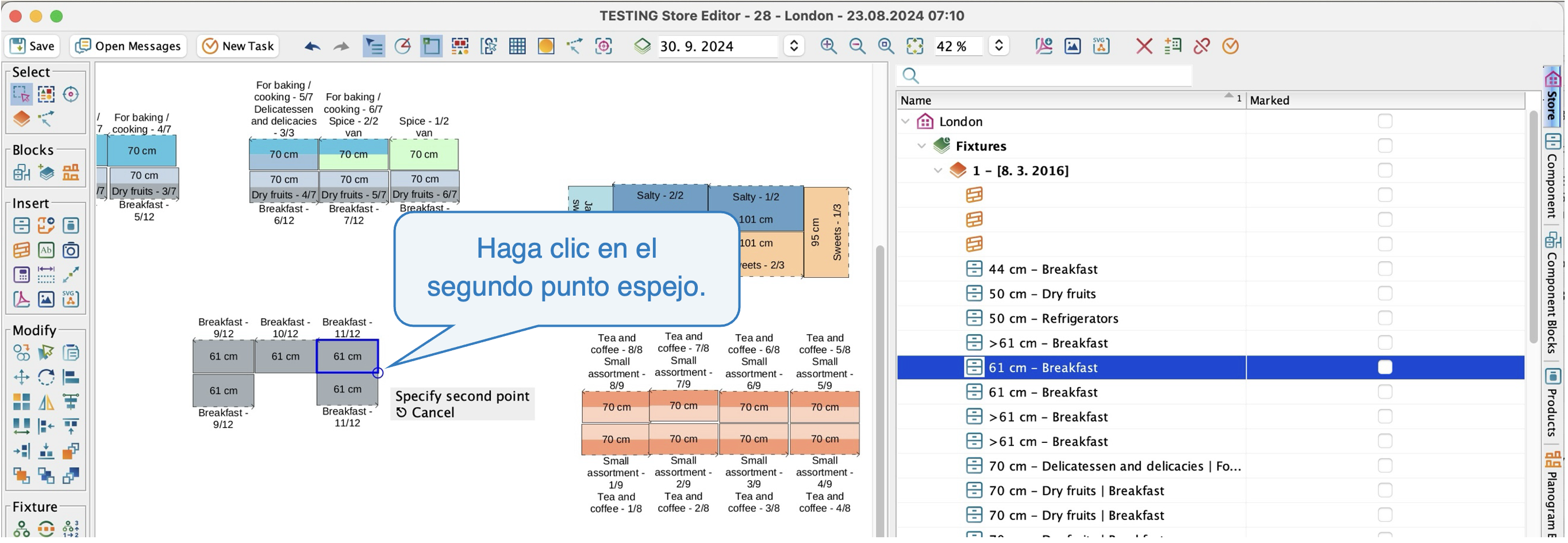

4. Haga clic en el segundo punto de espejo. En este caso, se trata de un reflejo horizontal. También es posible reflejar un componente en un ángulo determinado.

La herramienta Copia en espejo

El resultado de Copia en espejo

Centrar (Shift+C)

Esta herramienta se utiliza para centrar un accesorio, por ejemplo, si necesita centrar un accesorio en una posición en el plano de planta.

1. Seleccione el elemento que desea centrar.
2. Active la herramienta Centrar (Shift+C).

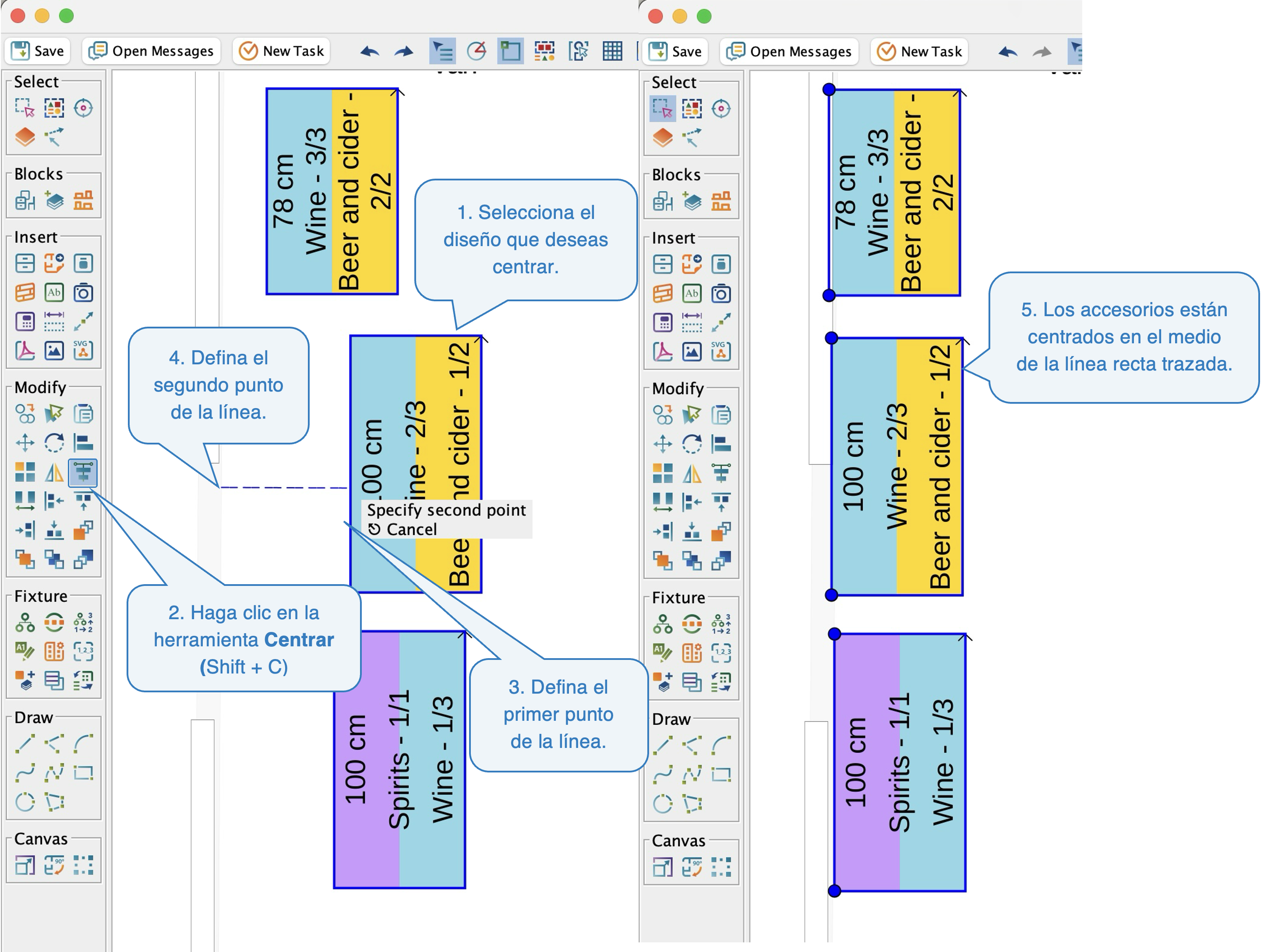

3. Dibuje una línea recta para centrar el elemento en el centro de la línea. Utilice el primer clic para establecer el primer punto de la línea y el segundo clic para establecer el segundo punto.

Centrar

Difundir

Esta herramienta permitirá distribuir los accesorios a intervalos regulares.

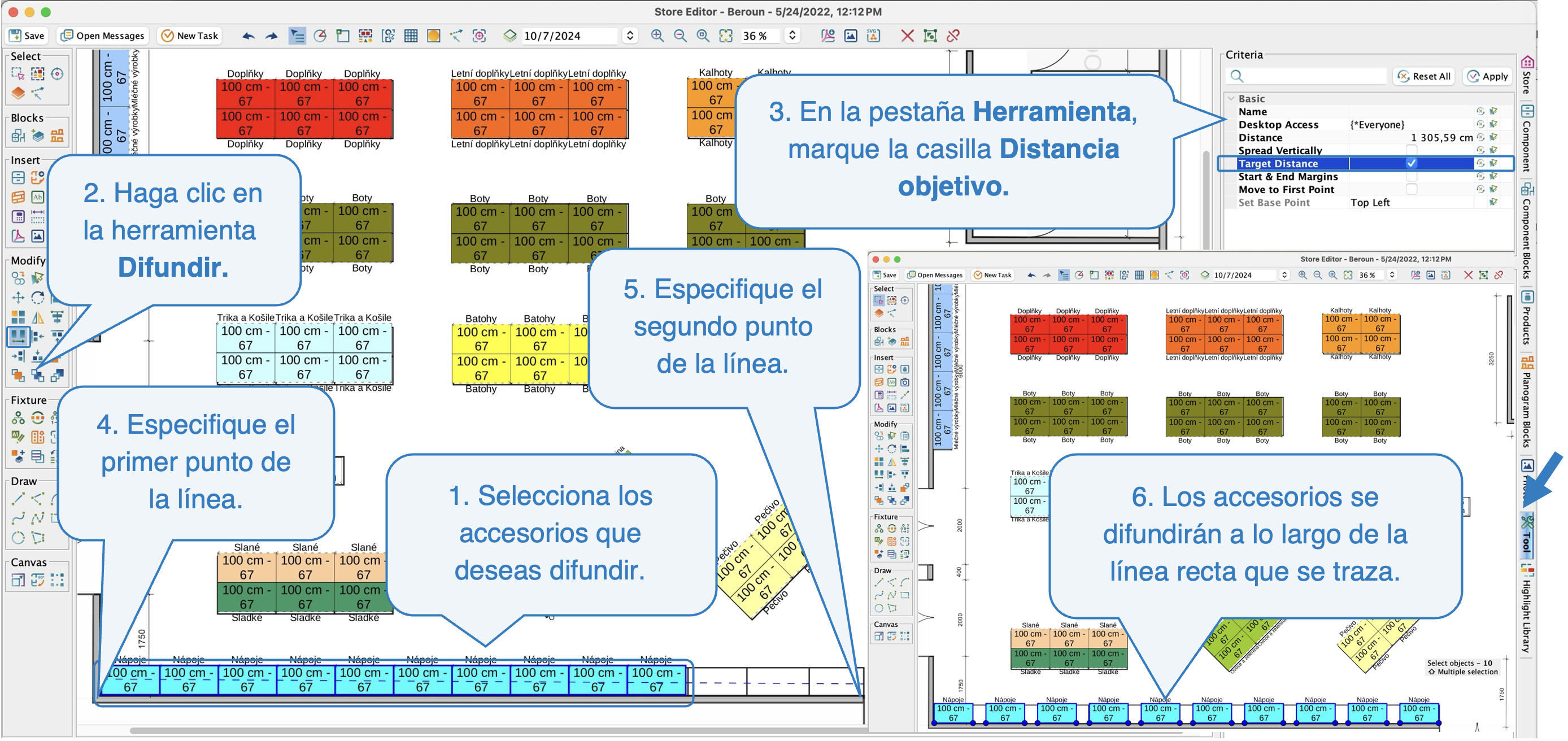

a) Distancia al objetivo

• • Marque los accesorios que desea distribuir.
  • Haga clic en la herramienta Difundir.

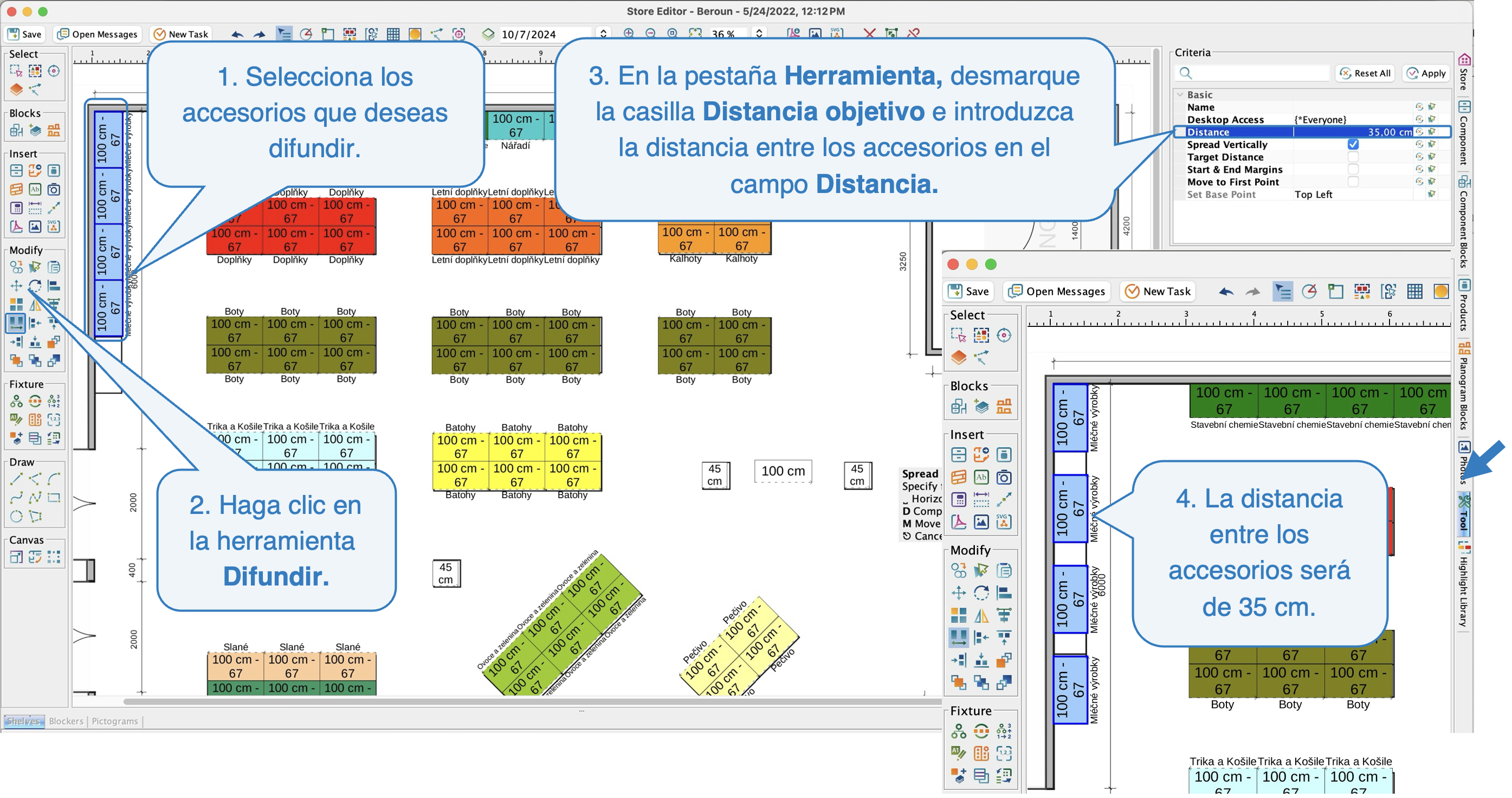

  • Marque la casilla de verificación Distancia objetivo en la pestaña Herramienta.

Dibuje una línea recta a lo largo de la cual se deben distribuir los accesorios. El primer clic especifica el primer punto de la línea y el segundo clic especifica el segundo punto de la línea.

Difundir- distancia al objetivo

b) Espacios propios

1. Marca los accesorios que deseas difundir.
2. Haz clic en la herramienta Difundir.
3. Desmarca la casilla de verificación Distancia objetivo en la pestaña Herramienta.

O BIEN

1. Escriba una distancia que indique el tamaño del espacio.

O

1. Dibuje una línea recta para indicar el tamaño del espacio.

Difundir: espacios propios

Propiedades de la herramienta Difundir

• • Distancia -indica el tamaño del espacio entre los accesorios. Rellénelo si desea especificar su propio espacio (ejemplo b).
  • Difundir verticalmente: si se marca, los accesorios se difundirán verticalmente. Si necesita utilizar la difusión horizontal, desmarque esta casilla.
  • Distancia objetivo: se utiliza para dibujar una línea recta a lo largo de la cual desea que se distribuyan los accesorios (ejemplo a). Esto es útil, por ejemplo, si necesita distribuir los accesorios a lo largo de la pared: dibuja una línea recta que sigue la pared y los accesorios se distribuyen a lo largo de ella.
  • Margen inicial y final: si esta casilla está marcada, se añadirán márgenes por encima del primer accesorio y por debajo del último accesorio, y serán del mismo tamaño que el espacio entre los demás accesorios.
  • Mover al primer punto: si la casilla está marcada, los accesorios se moverán al punto que especifique con el primer clic.
  • Establecer punto base: si la casilla de verificación Mover al primer punto está marcada, aquí es donde puede establecer la posición del punto que especifique.

Alinear arriba / abajo / a la derecha / a la izquierda

Las herramientas se utilizan para alinear  los accesorios en una dirección deseada sin necesidad de girarlos.

1. Marque los accesorios que desea alinear.
2. Seleccione la herramienta de alineación adecuada.
3. Pulse ENTER.

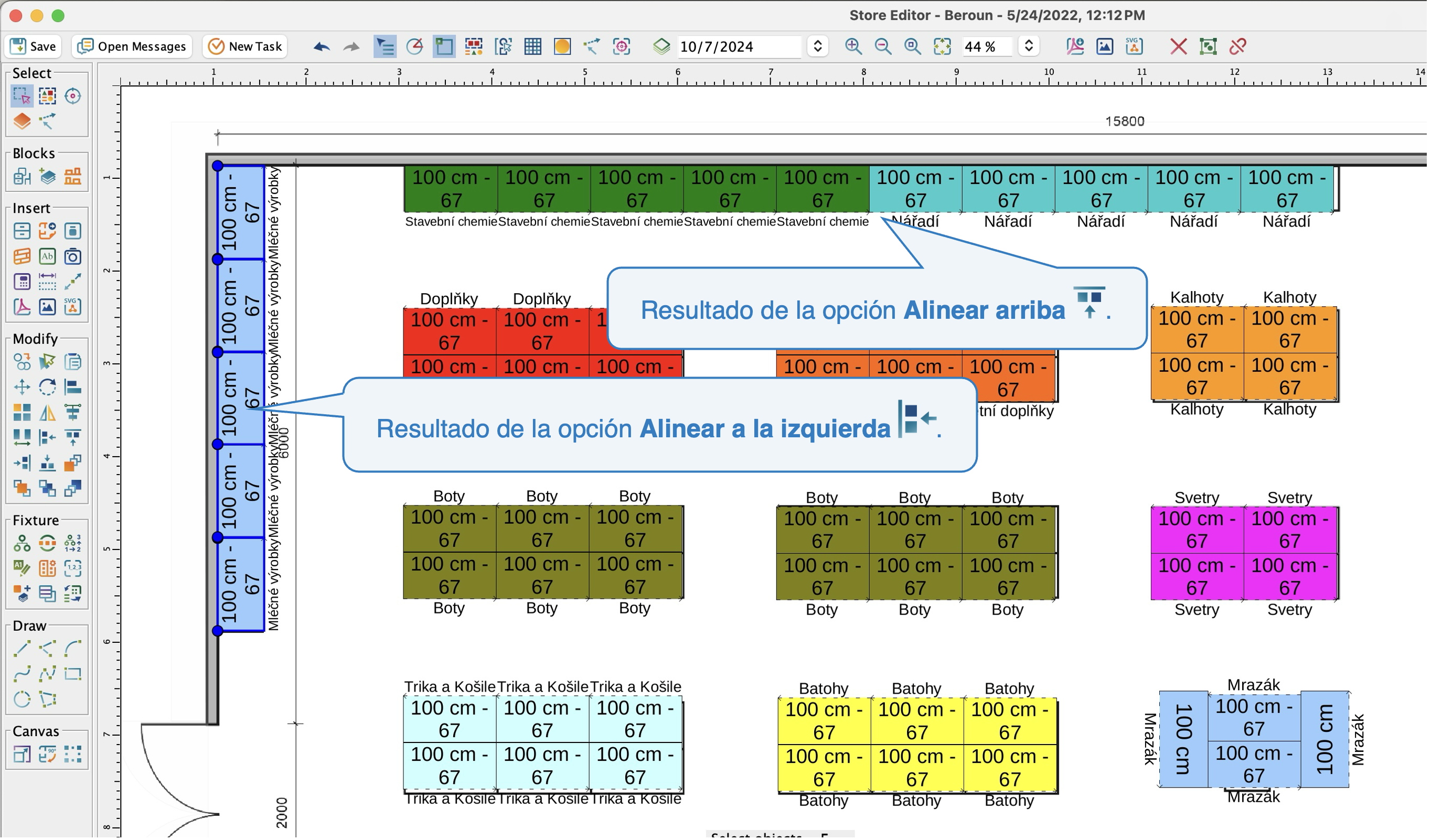

La selección de Alinear

El resultado de Alinear

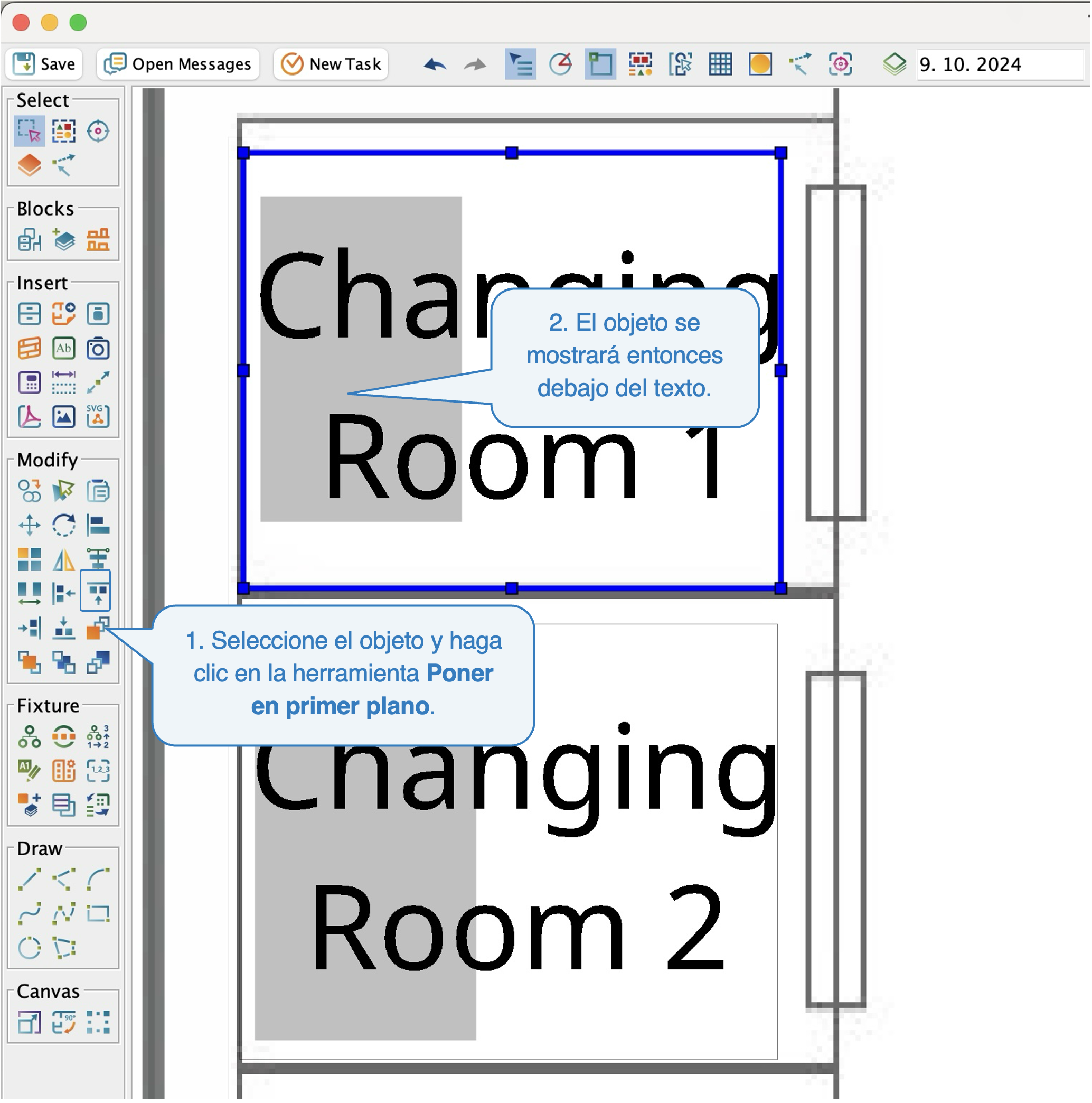

Traer al frente / Traer adelante / Enviar al fondo / Enviar atrás

Utilice estas herramientas para cambiar el orden de estratificación de los componentes sobrepuestos.

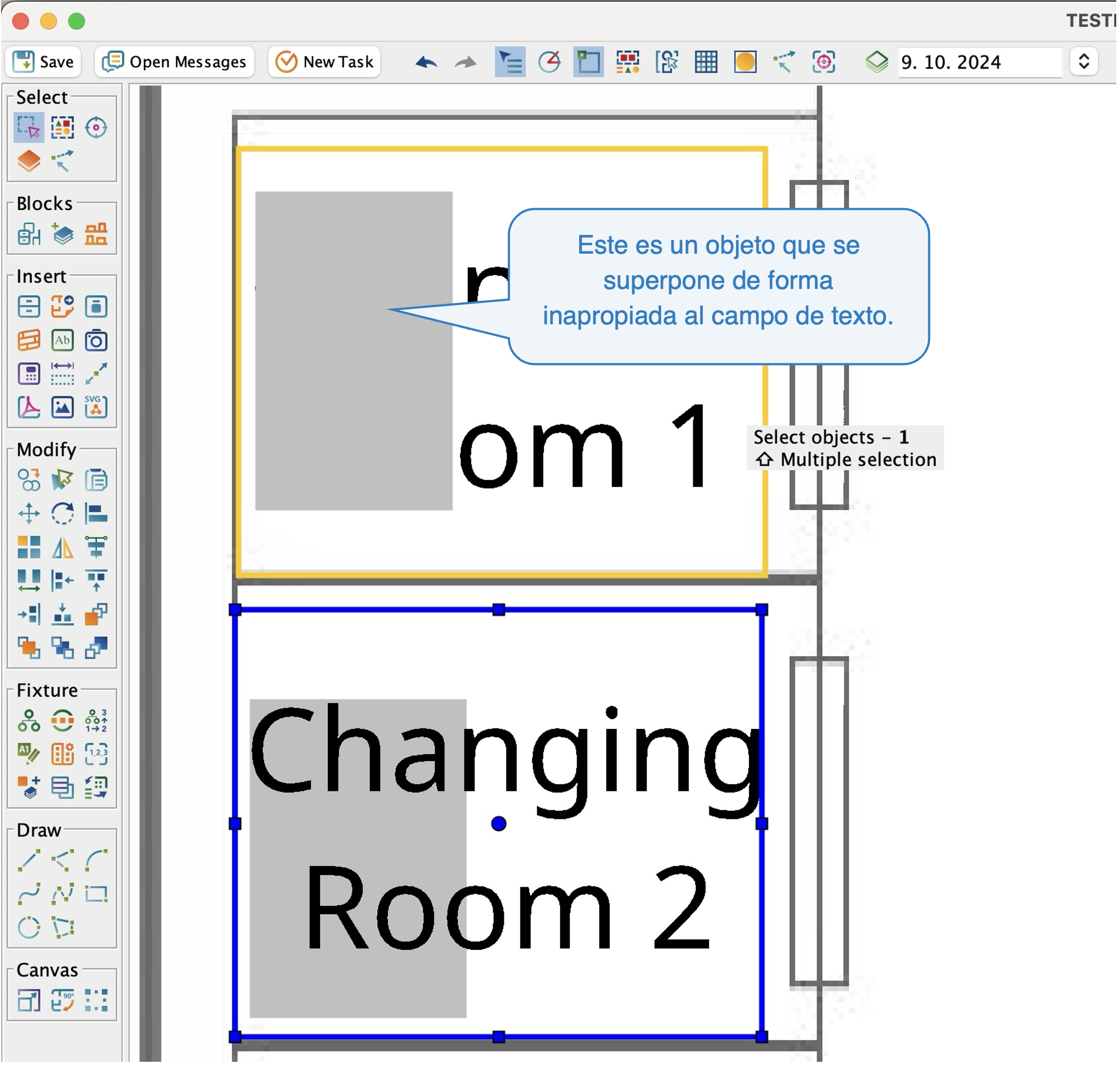

Modificación de la sobreposición de los componentes 1

Modificación de la sobreposición de los componentes 2

Le recomendamos que recuerde los atajos de las herramientas que utiliza a menudo. Esto le facilitará el trabajo en el Editor de tienda. Todos los atajos en el Editor de tienda se encuentran en el manual Atajos de teclado en el Editor de la tienda.

Otras funciones útiles

Polar (Shift+P)

Cuando esta función está activada, los accesorios o componentes se insertan, copian o giran en ángulos estándar (múltiplos de 15). Esto permite, por ejemplo, insertar componentes en paralelo o girarlos exactamente 90°.

Fijar (Shift+S)

Permite unir fácilmente unos accesorios o componentes con otros. Cuando está activado, si te acercas a una esquina o al centro de un componente, ese punto aparecerá y el componente se fijará a él cuando hagas clic.

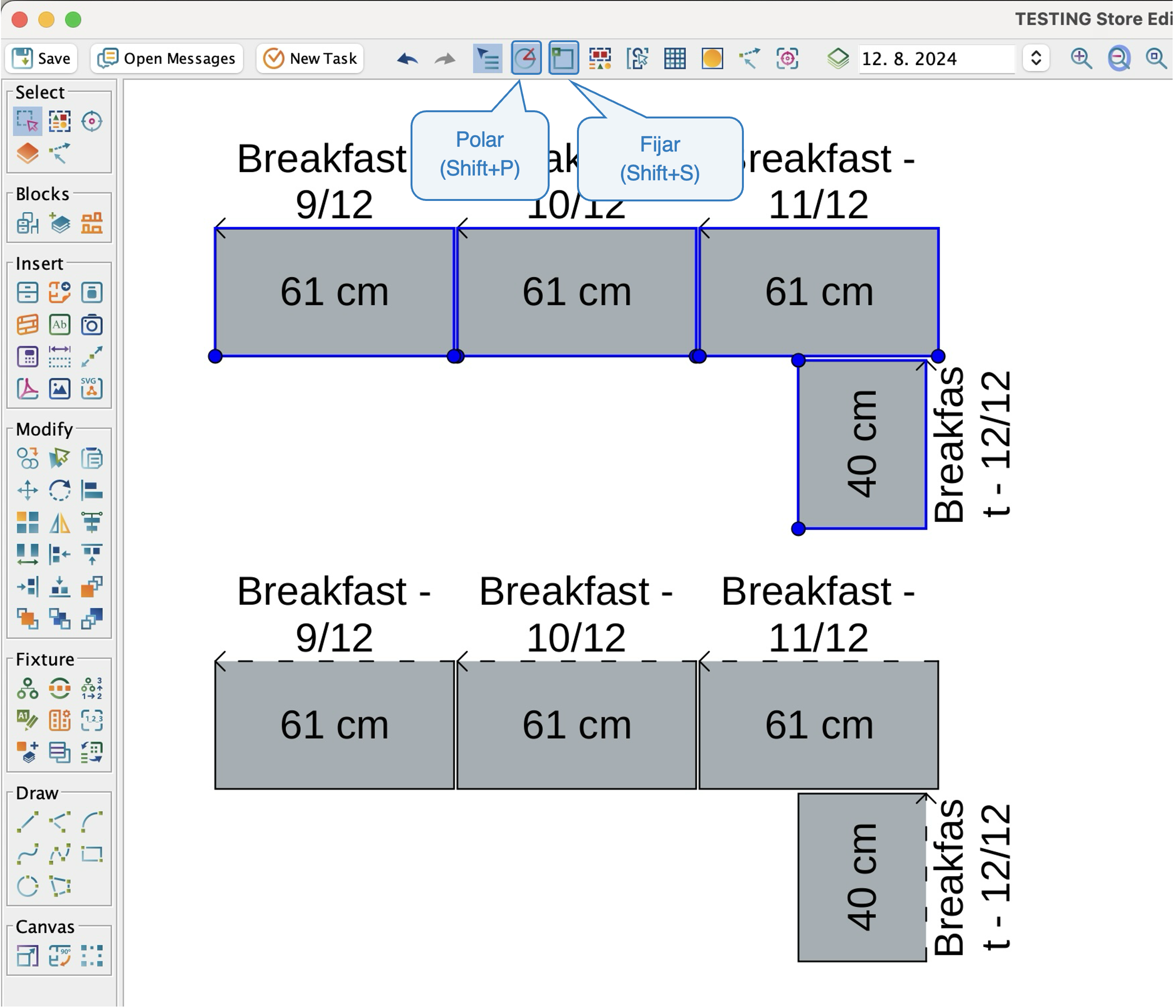

Polar y Fijar
