Puede mover, copiar, rotar y más productos u otros componentes en el planograma. Este manual proporciona una visión general de las acciones utilizadas para manipular productos u otros componentes en un planograma de estilo libre.

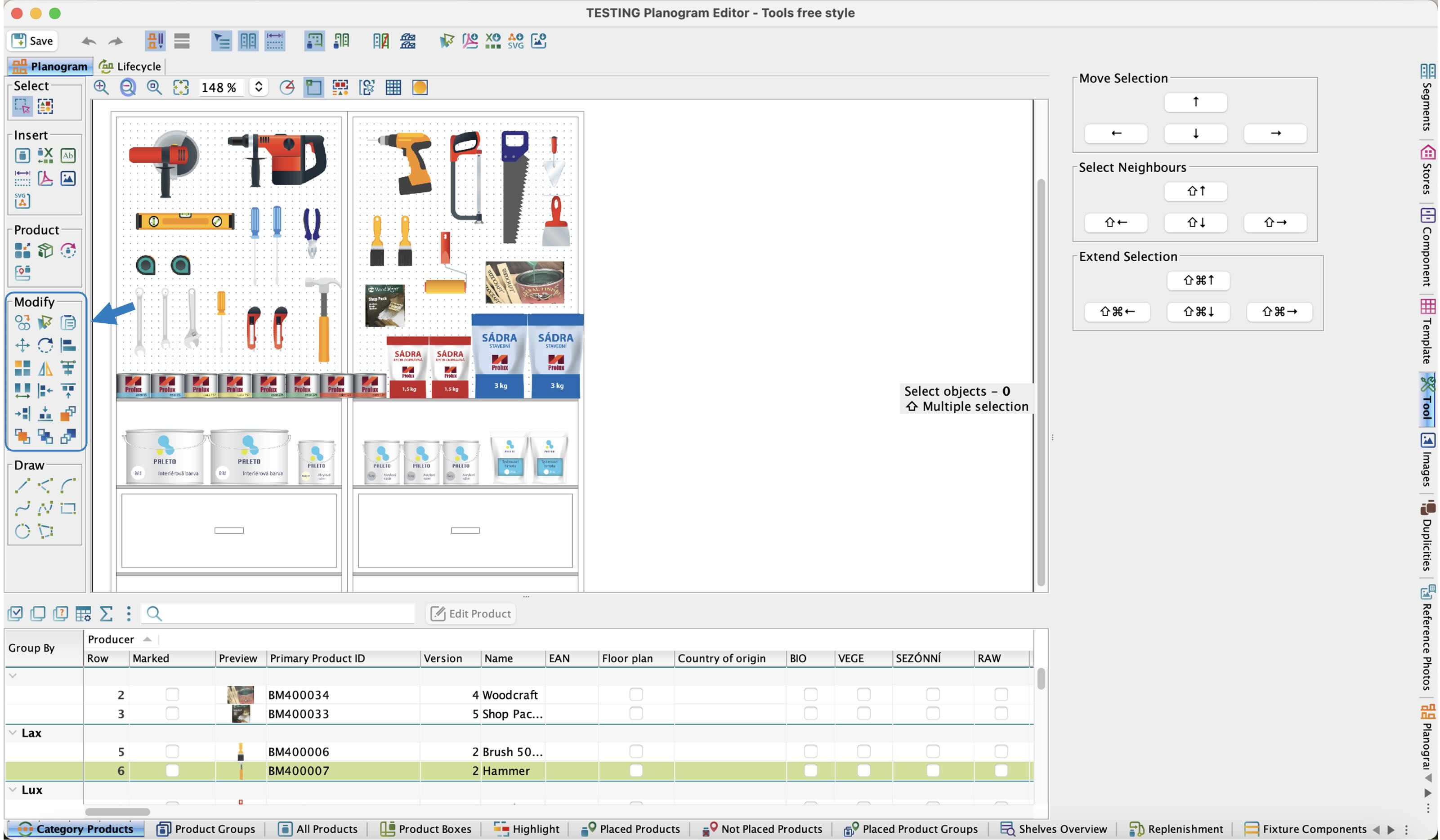

Todas las herramientas para editar el diseño del planograma de estilo libre se encuentran en la barra de herramientas de la izquierda, en la sección Modificar.

Las herramientas del panel le permitirán realizar las modificaciones indicadas para todos los componentes que haya marcado en el planograma. Así podrá manipular, por ejemplo, un grupo de varios productos.

Cambiar sección

Copiar (C)

Copia los productos seleccionados.

Copiar productos

1. Seleccione los productos que desea copiar.
2. Haga clic en el icono Copiar o pulse la tecla C.
3. Especifique el punto de partida de la copia. Por ejemplo, puede ser la esquina del producto que desea copiar.
4. Haga clic para especificar dónde se copiarán los productos.
5. Para finalizar la copia, pulse ESC.

Copiar componentes a una distancia especificada

Esta opción puede ser útil si desea que los productos estén separados por una cierta distancia.

1. Seleccione los productos que desea copiar.
2. Haga clic en el icono Copiar o pulse la tecla C.
3. Especifique el punto de partida para la copia y mueva los productos en la dirección en la que deben copiarse.
4. Introduzca la distancia entre los productos copiados y los originales. A continuación, pulse INTRO.
5. Para finalizar la copia, pulse ESC.

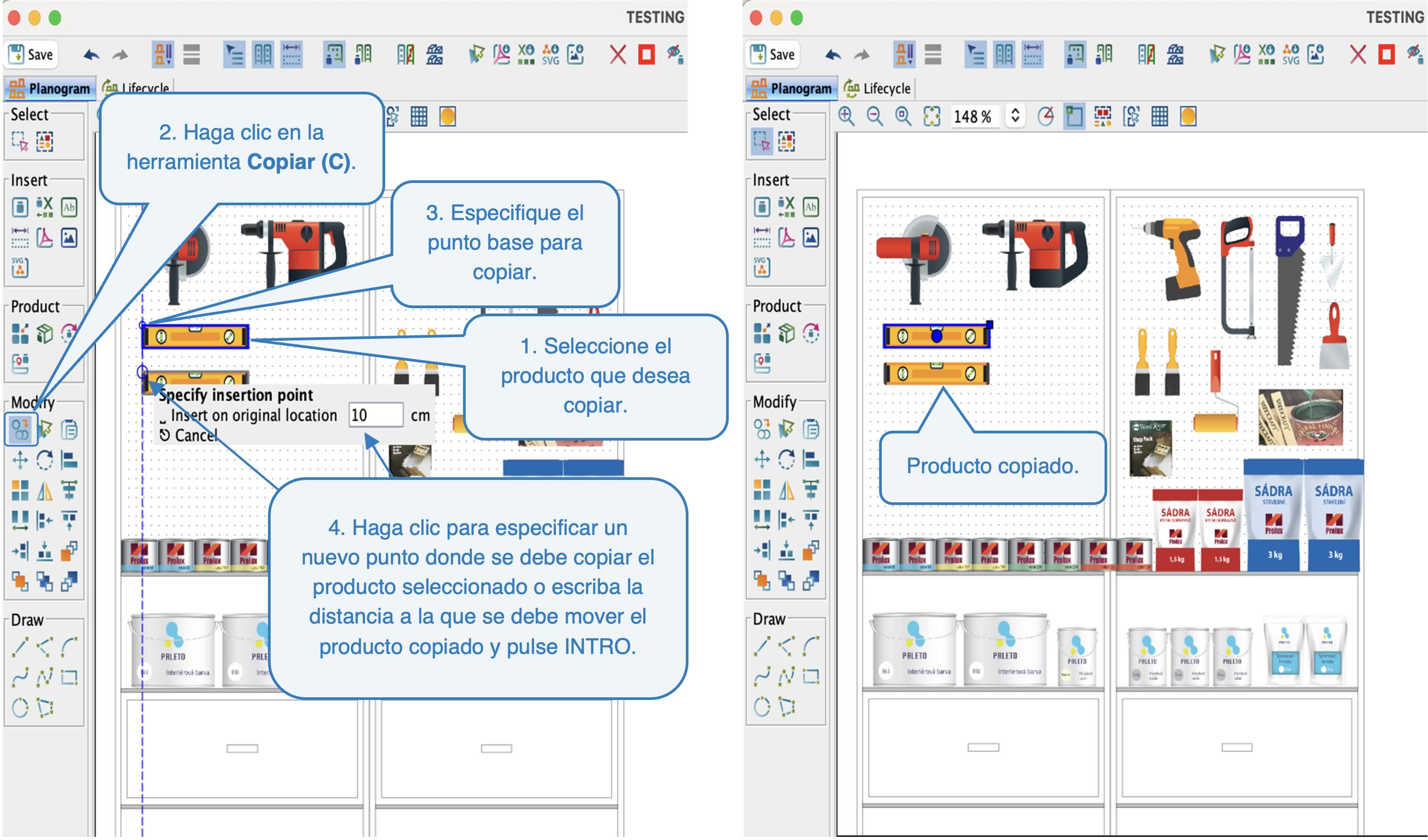

Copiado de productos

Copiar al portapapeles (Ctrl+C, Cmd+C)

Esta herramienta le permite copiar el producto seleccionado en el portapapeles del sistema para poder pegarlo (por ejemplo, en otro planograma) mediante la función Pegar (Ctrl+V o Cmd+V).

Pegar (Ctrl+V, Cmd+V)

Le permite pegar productos que haya copiado previamente en el portapapeles del sistema.

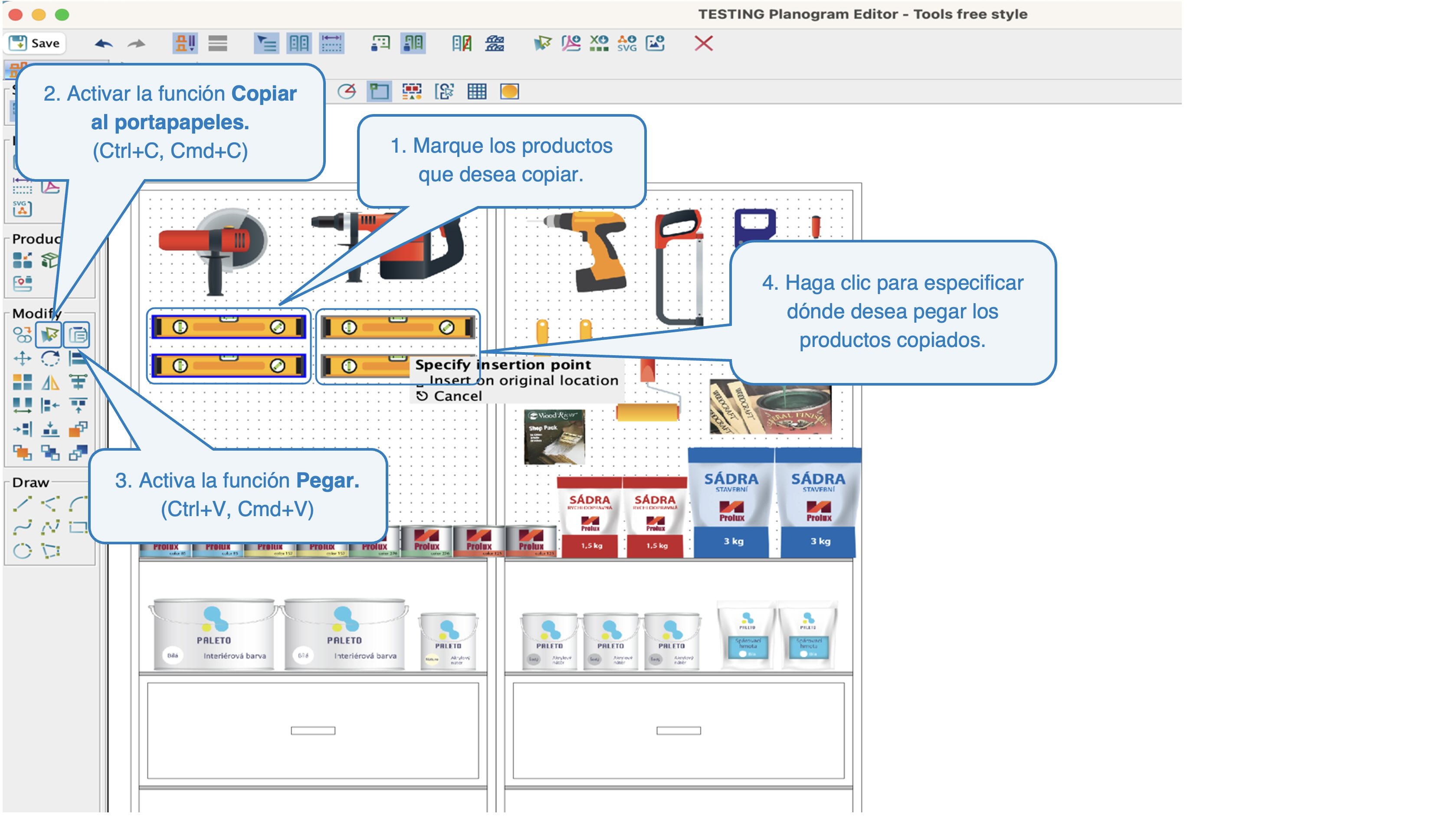

Copiar al portapapeles y pegar

Mover (M)

Esta herramienta le permitirá mover los productos insertados.

Hay varias formas de mover los productos.

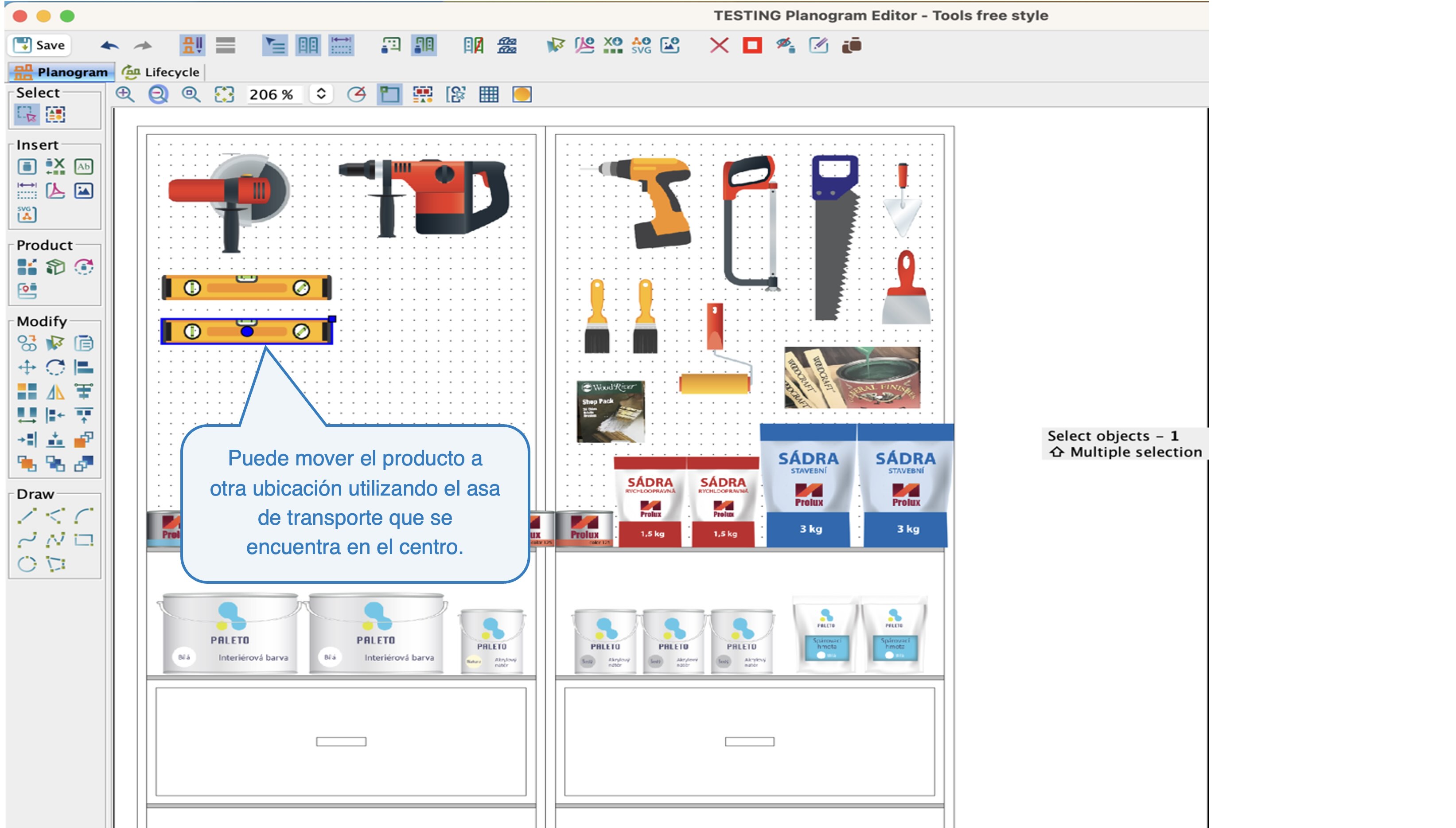

Movimiento con el asa

1. Haga clic en el círculo azul en el centro del producto.
2. El segundo clic especifica la ubicación donde se debe mover el producto.

Movimiento con el asa.

Movimiento con flechas

También puede mover los productos seleccionados utilizando las teclas de flecha del teclado.

Movimiento con la herramienta Mover

1. Seleccione los productos que desea mover.
2. Haga clic en el icono Mover o pulse la tecla M.
3. Especifique el punto de inicio del movimiento haciendo clic (por ejemplo, en la esquina del producto).
4. Haga clic donde desea que se muevan los productos.

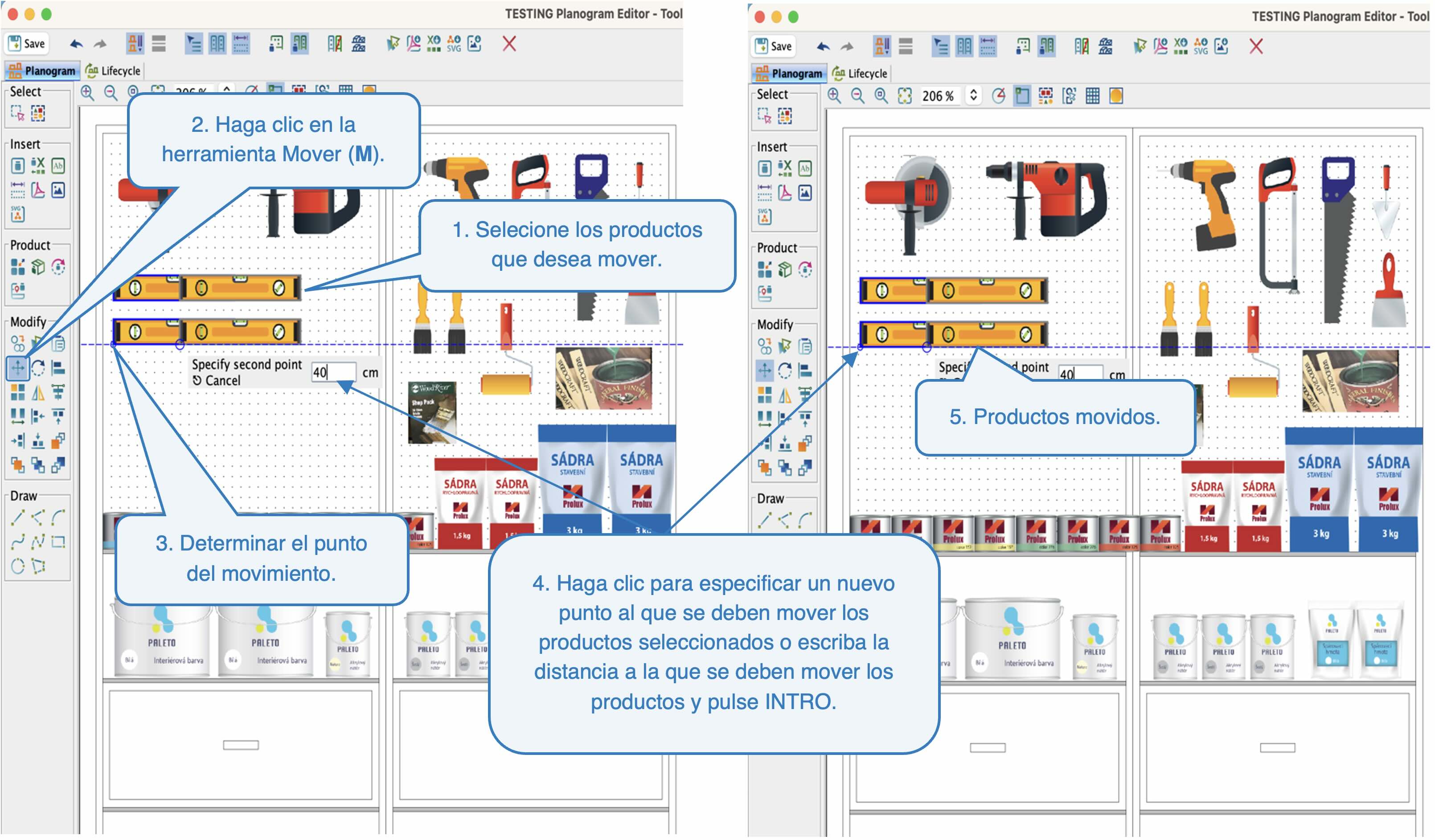

Movimiento por una distancia especificada

1. Seleccione los productos que desea mover.
2. Haga clic en el icono Mover o pulse M.
3. Especifique el punto de partida del movimiento haciendo clic (por ejemplo, en la esquina del producto) y mueva el producto en la dirección en la que debe moverse.
4. Introduzca la distancia a la que desea mover los productos y pulse INTRO.

Herramienta de movimiento

Puede activar la función Fijar que facilita la fijación de un producto a otro.

 Si desea mover los productos, por ejemplo, en paralelo, active la función Polar function. Le permite mover productos solo dentro de ángulos estándar (múltiplos de 15).

Rotar (R)

Esta función se utiliza para rotar los componentes insertados en el planograma.

Para rotar productos, utilice la herramienta Rotación y posición (Shift+R) en la sección Producto o la propiedad Rotación de paquete de la pestaña Componente. Utilice esta herramienta (Rotar - R) para rotar solo otros componentes del planograma, como un PDF o una imagen.

En Quant, hay varias formas de rotar los componentes. Cada opción puede ser útil en una situación determinada.

Rotación manual

1. Seleccione los componentes que desea rotar.
2. Haga clic en el icono Rotar o pulse la tecla R.
3. Especifique el punto alrededor del cual deben rotarse los componentes seleccionados.
4. Mueva el ratón para rotar los objetos.
5. Haga clic para finalizar la rotación y los componentes se rotarán.

Si desea girar los componentes en un ángulo estándar (múltiplo de 15), le recomendamos que active la función Polar.

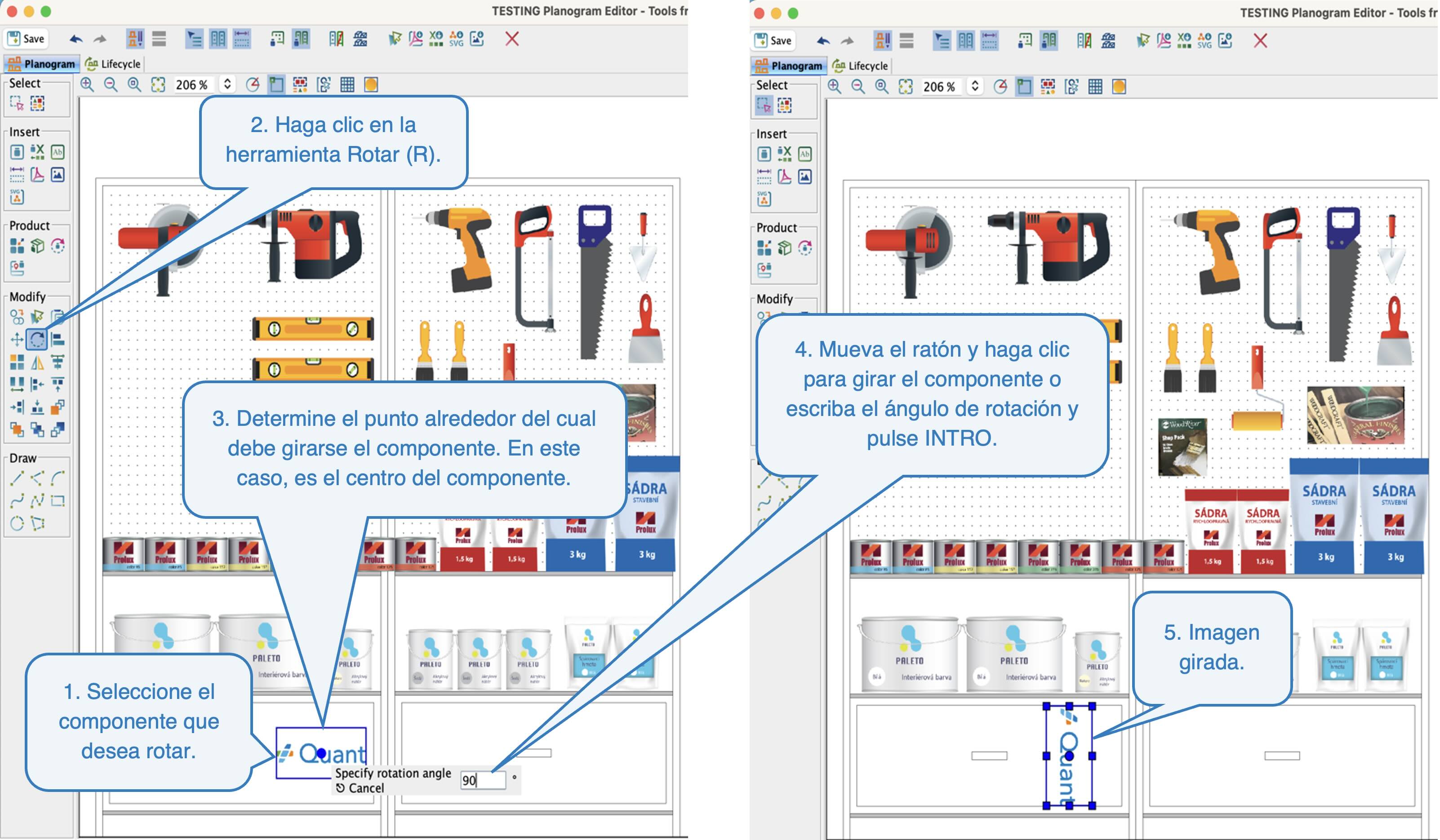

Rotación en un ángulo especificado con selección de punto base

Si conoce el ángulo en el que se deben girar los componentes, puede especificarlo durante la rotación.

1. Seleccione los componentes que desea rotar.
2. Haga clic en el icono Rotar o pulse la tecla R.
3. Especifique el punto alrededor del cual deben rotar los componentes seleccionados.
4. Establezca un ángulo en el que deben rotar los componentes.
5. Pulse INTRO.

Rotar un ángulo especificado con punto base

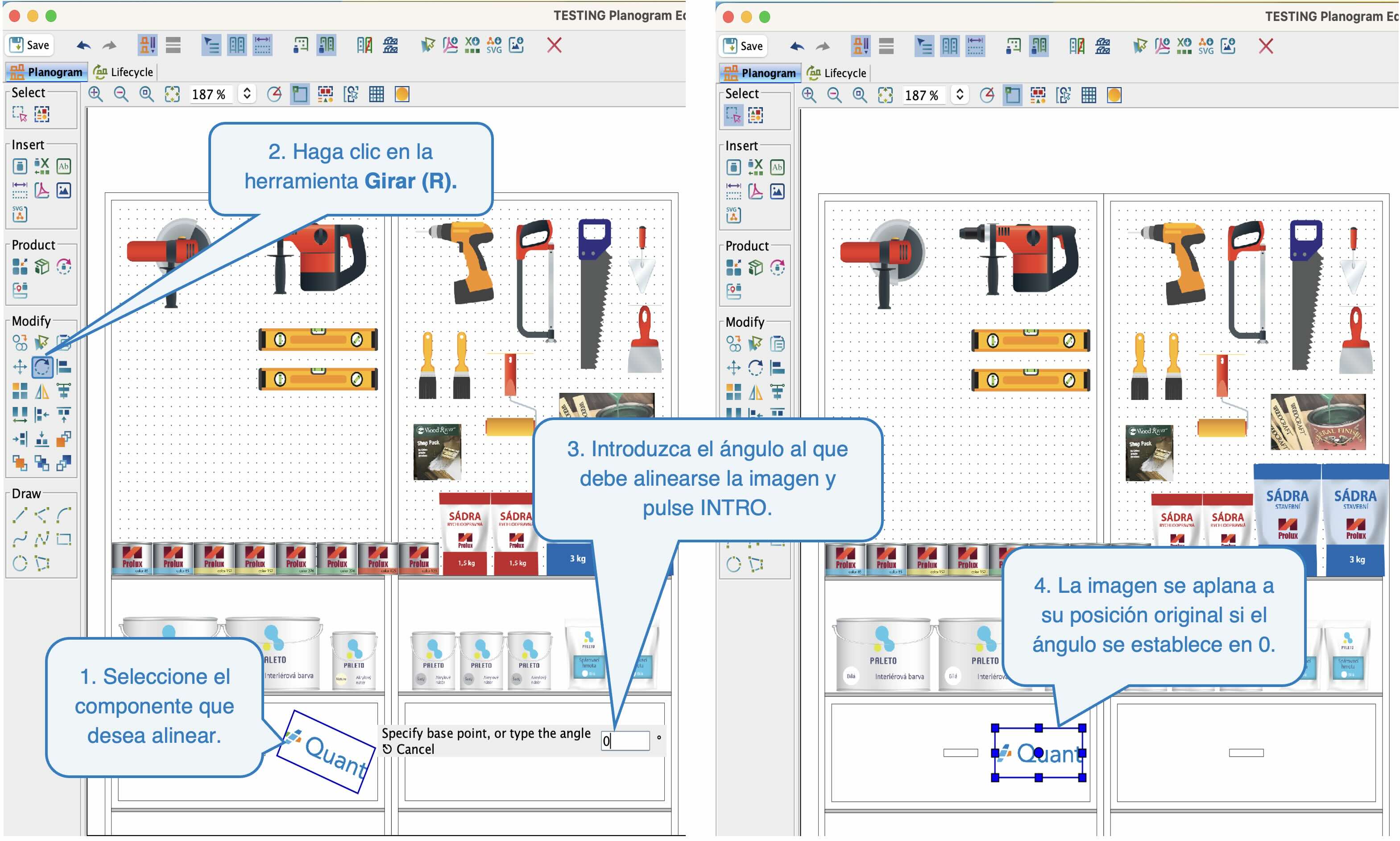

Rotación en un ángulo especificado sin selección de punto base

Otra opción de rotación es establecer el ángulo sin seleccionar el punto base. En este caso, el objeto rotará alrededor de su centro y el ángulo de rotación se calculará a partir de la posición predeterminada del objeto. Por lo tanto, si establece el ángulo en 0, el componente se rotará de la misma manera que el componente recién insertado en el planograma. Esta función puede utilizarse especialmente en situaciones en las que se desea alinear rápidamente un componente rotado aleatoriamente.

Rotación en un ángulo especificado sin punto base

Alinear (A)

Esta herramienta le permite alinear productos, por ejemplo, a lo largo de los bordes de accesorios, estantes, bloqueadores u otros componentes.

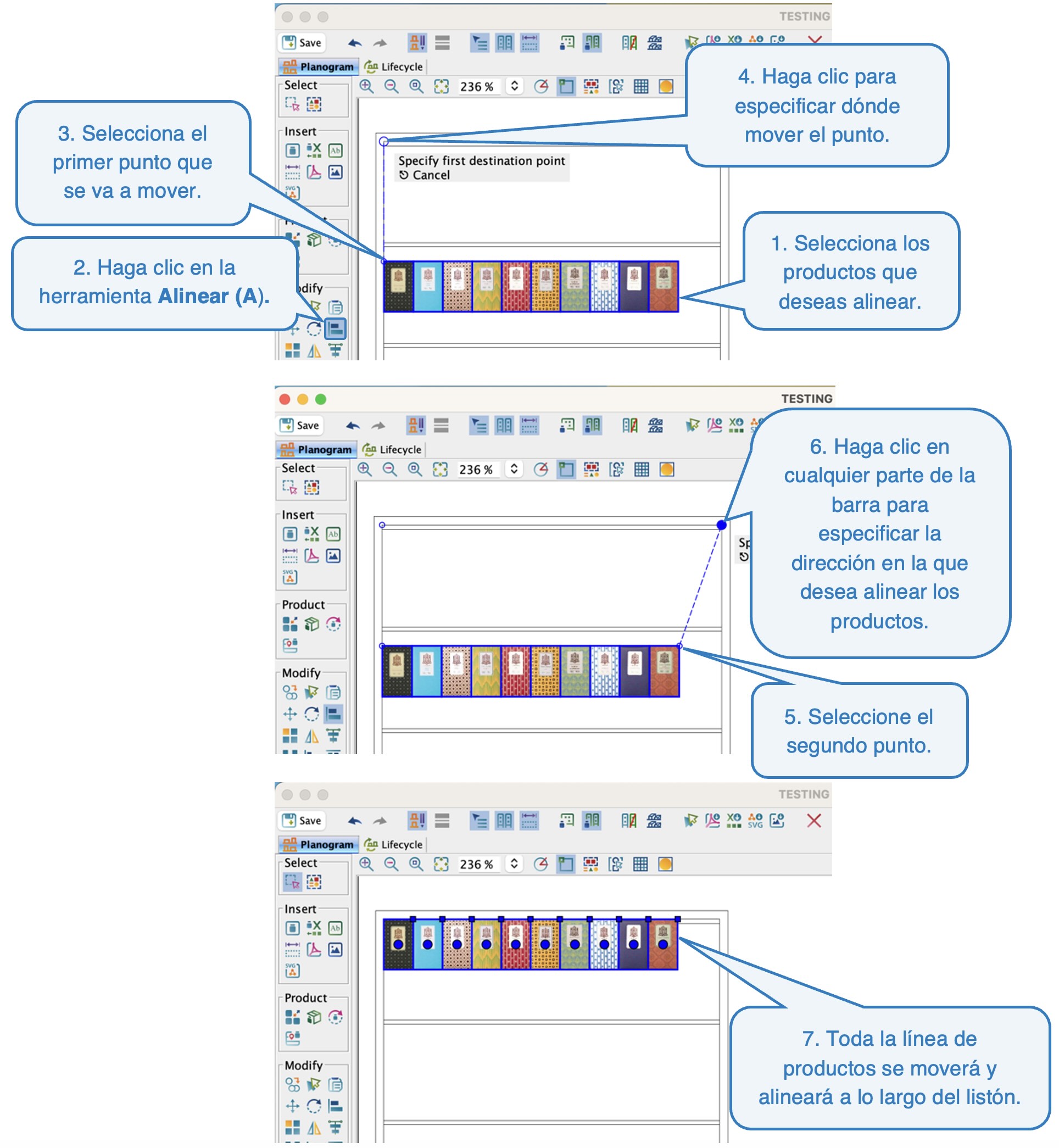

Las siguientes figuras muestran cómo alinear los componentes a lo largo de una lama en un sistema de suspensión. En primer lugar, seleccione todos los productos que desee alinear y haga clic en la herramienta Alinear de la barra de herramientas o pulse la tecla A.

Alinear

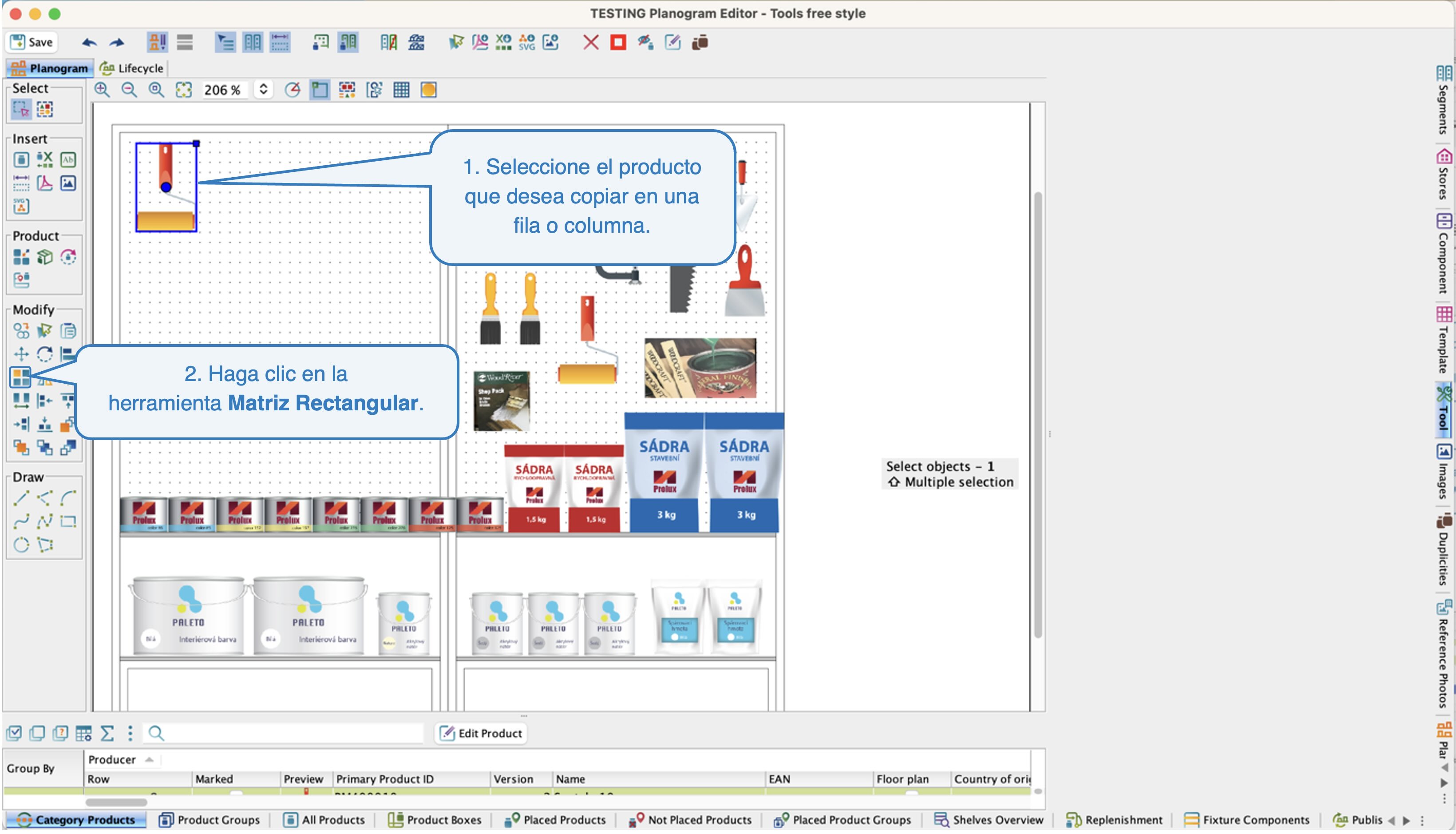

Matriz rectangular

La herramienta le permite insertar rápidamente varios productos idénticos uno al lado del otro o uno debajo del otro. También puede definir el espaciado vertical u horizontal entre los productos.

1. Seleccione el producto predeterminado que desea copiar.
2. Haga clic en el icono de matriz rectangular.

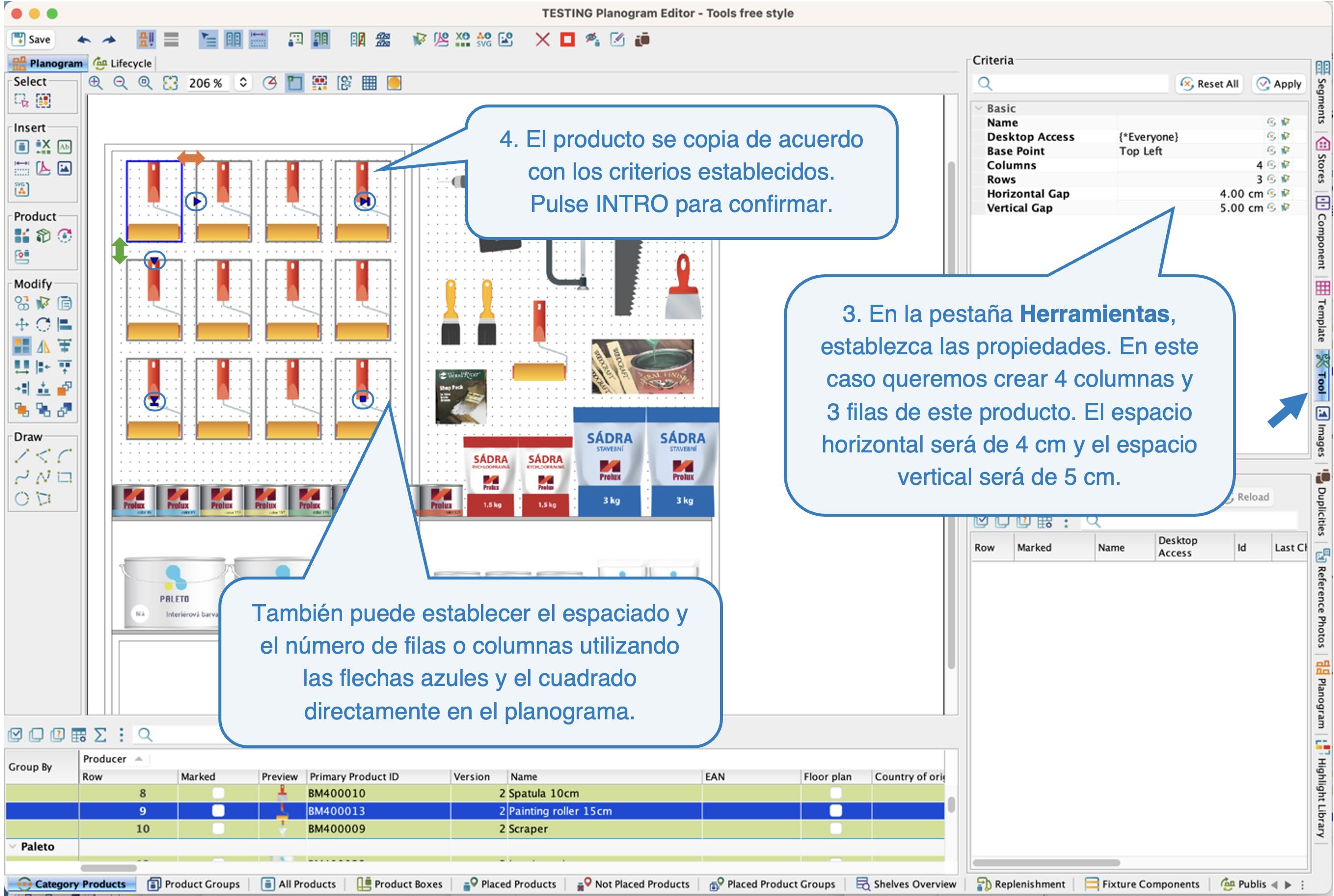

3. Establezca las propiedades de la matriz rectangular.
   • Base Point (Punto base): indica la posición del producto marcado.
   • Columns / Rows (Columnas/filas): establece el número de columnas y filas que deseas crear a partir del producto seleccionado.
   • Horizontal / Vertical Gap (Espacio horizontal/vertical): aquí se establece cuánto espacio debe añadirse entre los productos recién creados.

Matriz Rectangular 1Matriz Rectangular 2

Copia en espejo

Con la herramienta Copia en espejo, puede reflejar un producto seleccionado utilizando 2 puntos de reflejo.

1. Marque los productos que desea reflejar.
2. Seleccione la herramienta copia en espejo.
3. Haga clic en el primer punto de reflejo base.
4. Haga clic en el segundo punto de reflejo. En este caso, se trata de un reflejo horizontal. También es posible reflejar un componente en un ángulo determinado.

Centro (Shift+C)

La herramienta se utiliza para centrar productos, por ejemplo, si necesita centrar los productos en el centro del accesorio o si quiere que queden centrados entre los bloqueadores del accesorio...

1. Marque los productos que desea centrar.
2. Active la herramienta Centro (Shift + C).
3. Dibuje una línea para centrar los productos en el medio de esta línea. El primer clic determina el primer punto de la línea y el segundo clic determina el segundo punto.

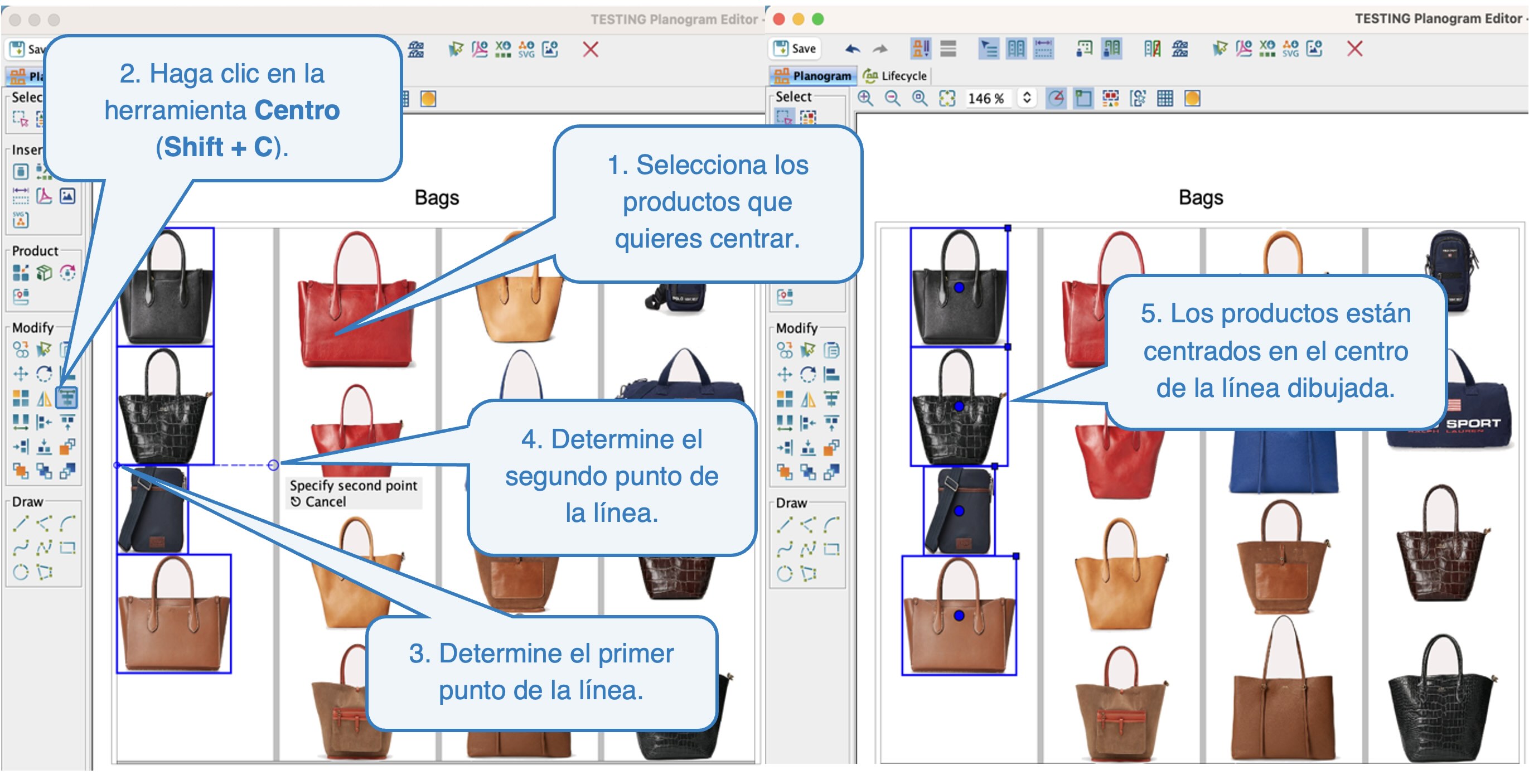

Centro

Para dibujar una línea recta, active la función Polar.

Difundir

Esta herramienta le permite colocar productos a intervalos regulares. Puede distribuir los productos de manera uniforme en el estante sin tener que mover cada producto manualmente, o puede especificar cuánto espacio desea crear entre ellos.

a) Distancia del blanco

1. Marque los productos que desea distribuir.
2. Haga clic en la herramienta Difundir.
3. Marque la casilla de verificación Distancia deseada en la pestaña Herramienta.
4. Dibuje una línea recta a lo largo de la cual se distribuirán los productos. El primer clic especifica el primer punto de la línea y el segundo clic especifica el segundo punto de la línea.

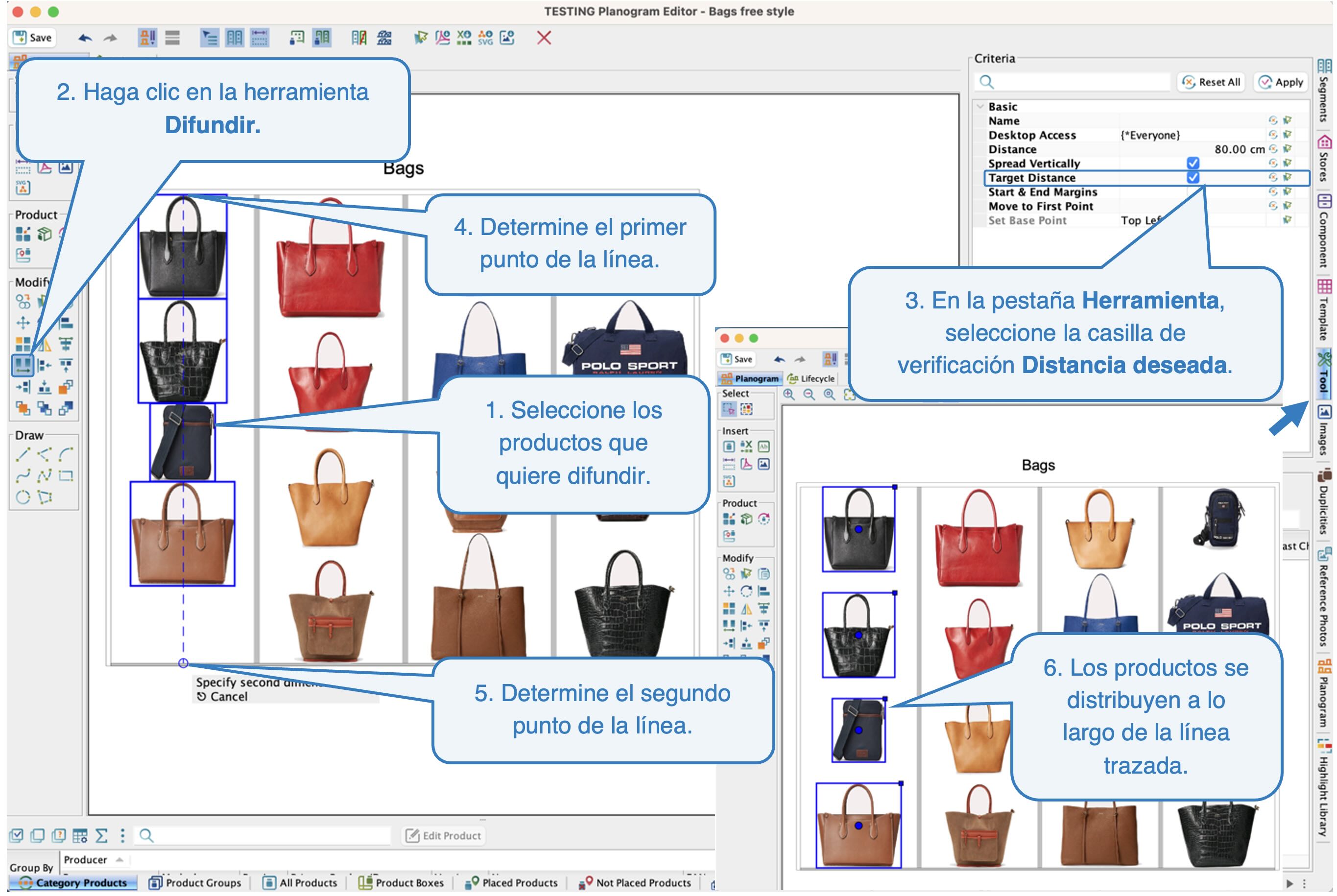

Difundir - Distancia deseada

Para dibujar una línea recta, active la función Polar.

b) Espacios propios

1. Marque los productos que desea difundir.
2. Haga clic en la herramienta Difundir.
3. Desmarque la casilla de verificación Distancia deseada en la pestaña Herramienta.

O bien

1. Escriba una distancia que indique el tamaño del espacio.

O

1. Dibuje una línea recta para indicar el tamaño del espacio.

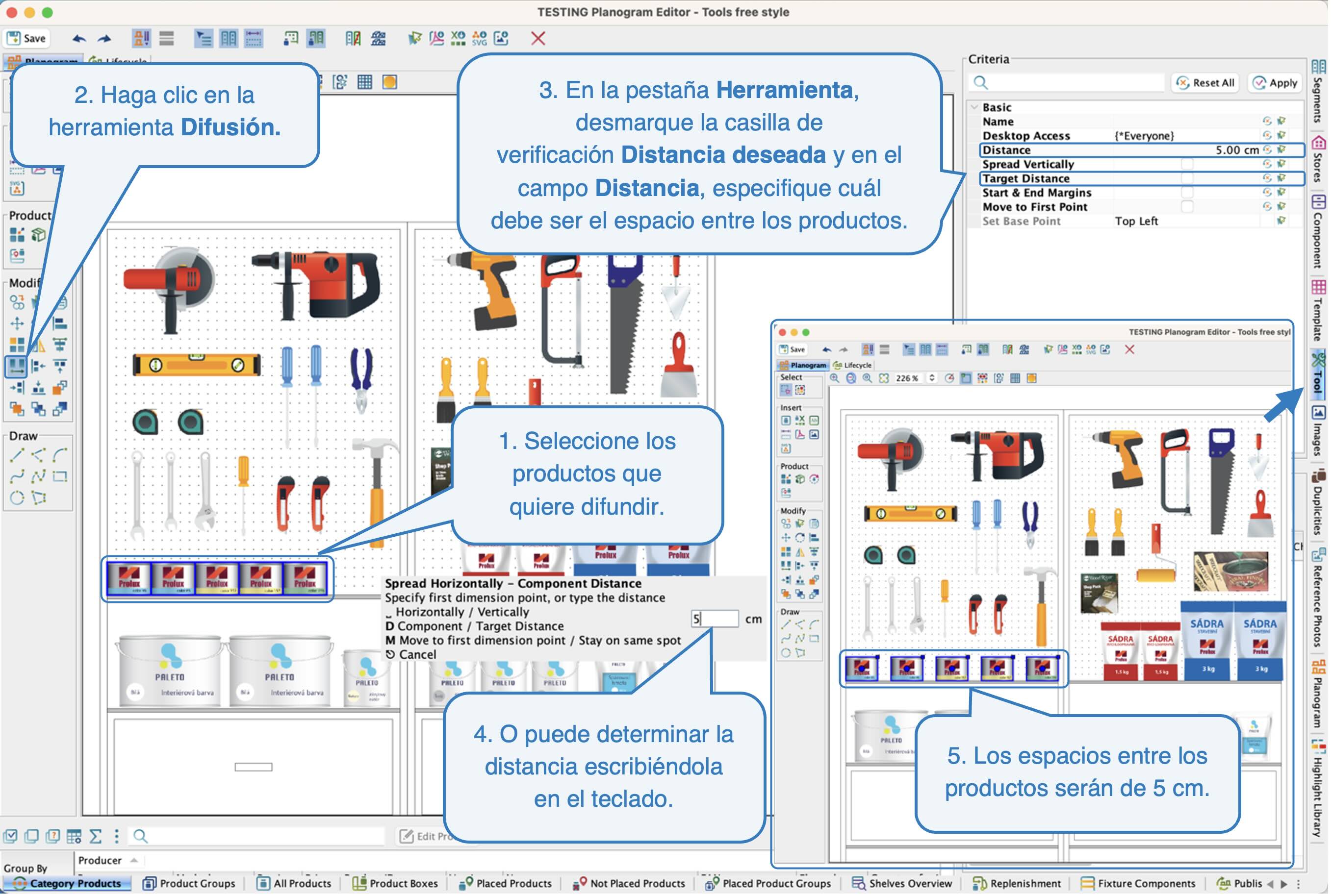

Difundir - espacios propios

Propiedades de la herramienta de difusión

• • Distancia entre productos: indica el tamaño del espacio entre los productos. Rellénelo si desea especificar su propio espacio (ejemplo b).
  • Distribuir verticalmente: si se marca, los productos se distribuirán verticalmente. Si necesita utilizar la distribución horizontal, por ejemplo, dentro de un estante, desmarque esta casilla.
  • Distancia objetivo: se utiliza para trazar una línea recta a lo largo de la cual desea que se distribuyan los productos (ejemplo a). Esto es útil, por ejemplo, si necesita distribuir los productos a lo largo del estante: dibuja una línea recta que sigue el estante y los productos se distribuyen a lo largo de ella.
  • Margen inicial y final: si esta casilla está marcada, se añadirán márgenes por encima del primer producto y por debajo del último producto, y serán del mismo tamaño que el espacio entre los demás productos.
  • Ir al primer punto: si la casilla está marcada, los productos se moverán al punto que especifique con el primer clic.
  • Establecer punto base: si la casilla Ir al Primer Punto está marcada, aquí es donde puede establecer la posición del punto que especifique.

Alinear Arriba / Abajo / Derecha / Izquierda

Estas herramientas se utilizan para alinear productos en una dirección deseada sin necesidad de moverlos.

1. Marque los productos que desea alinear.
2. Seleccione la herramienta Alinear adecuada.
3. Pulse INTRO.

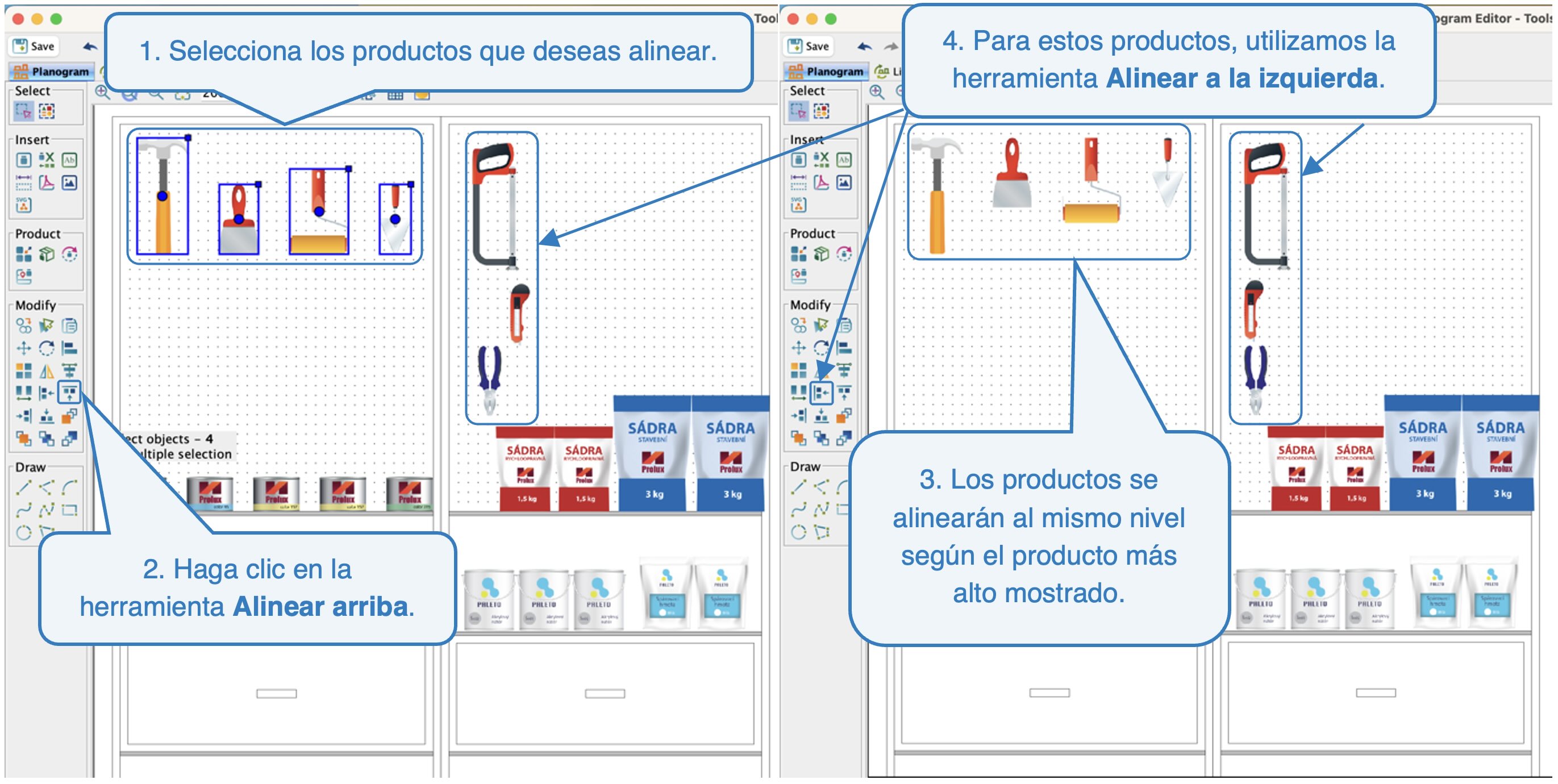

Alinear

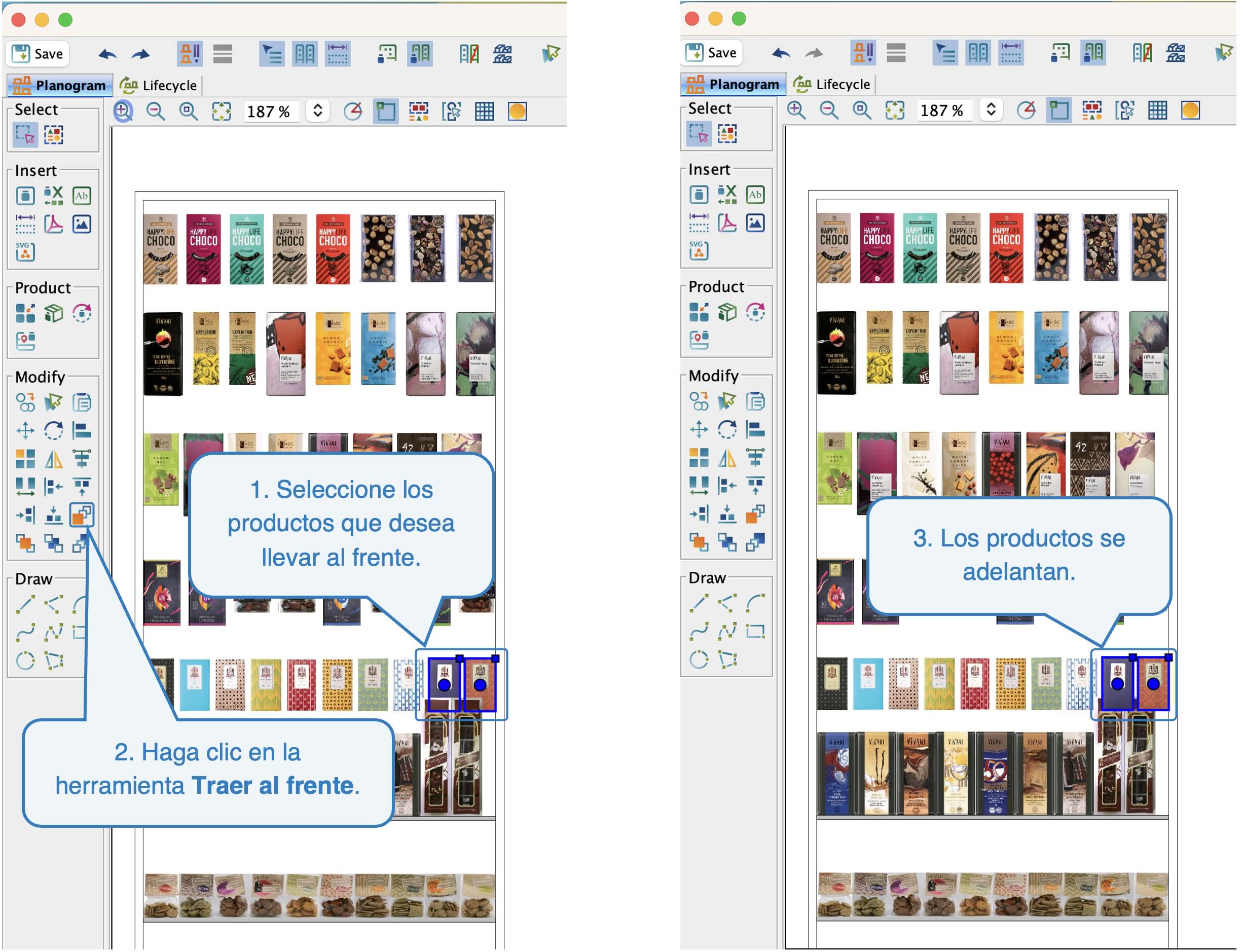

Traer al Frente / Traer Adelante/ Enviar Atrás / Enviar al Fondo

Utilice estas herramientas para cambiar el orden de superposición de los componentes.

1. Seleccione los productos que desea llevar al frente/atrás.
2. Haga clic en la herramienta adecuada.

Traer al Frente

Otras funciones útiles

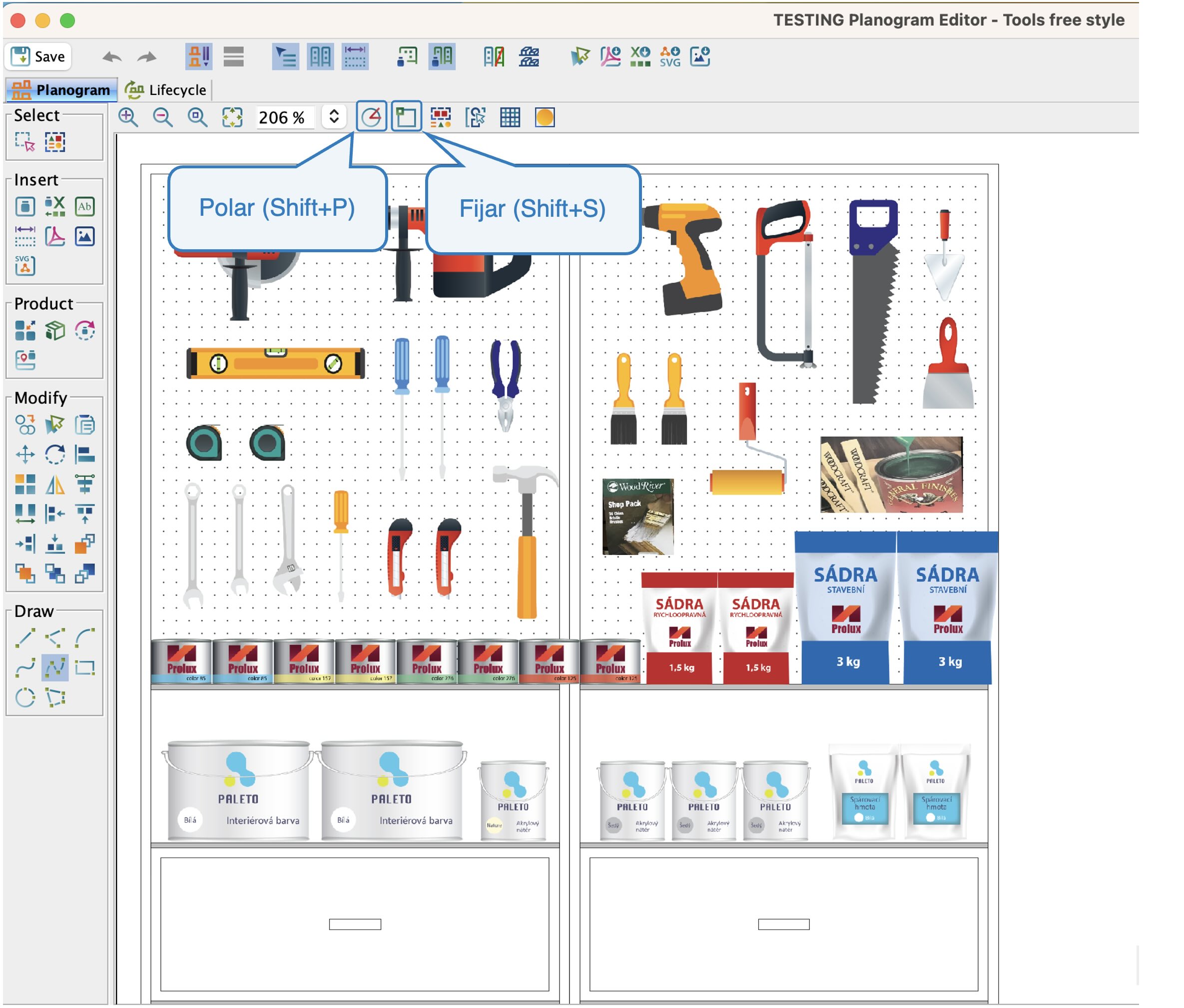

Polar (Shift+P)

Cuando esta función está activada, los componentes o productos se insertan, copian o giran en ángulos estándar (múltiplos de 15). Esto permite, por ejemplo, insertar componentes en paralelo o girarlos exactamente 90°.

Fijar (Shift+S)

Polar y Fijar
