Das PDF-Design Veröffentlichtes Planogramm dient zur Gestaltung des Dokuments für den Export eines PDF-Dokuments eines publizierten Planogramms (z. B. im Lebenszyklus im Projekteditor, im Web beim Exportieren von vorbereiteten, ausstehenden oder implementierten Planogrammen…).

Sie können ein neues PDF-Design für ein Planogramm im Bereich PDF-Design erstellen. Wählen Sie zunächst die Registerkarte Planogramm aus und klicken Sie dann auf die Schaltfläche Neu.

Neue Seite hinzufügen

Das PDF-Design besteht aus verschiedenen Seiten. Ein typisches PDF beginnt beispielsweise mit einer Seite, die eine Vorschau des gesamten Abschnitts enthält. Darauf folgt eine Seite mit einer Vorschau eines bestimmten Planogramms und anschließend eine weitere Seite mit einer Tabelle der Produkte, die in diesem Planogramm enthalten sind.

Wir verwalten die Seiten im PDF-Design-Editor auf der rechten Seite auf der Registerkarte Seiten. Diese Registerkarte besteht aus mehreren Unterregisterkarten, die bestimmte Dokumenteinheiten darstellen (Dokumentanfang, Abschnittsanfang, Segment, Abschnittsende und Dokumentende), in denen später bestimmte Dokumentseiten erstellt werden.

Es ist nicht notwendig, alle von Quant angebotenen Unterregisterkarten zu verwenden. Es ist jedoch auch möglich, bei Bedarf mehrere Seiten in jeder Unterregisterkarte zu erstellen.

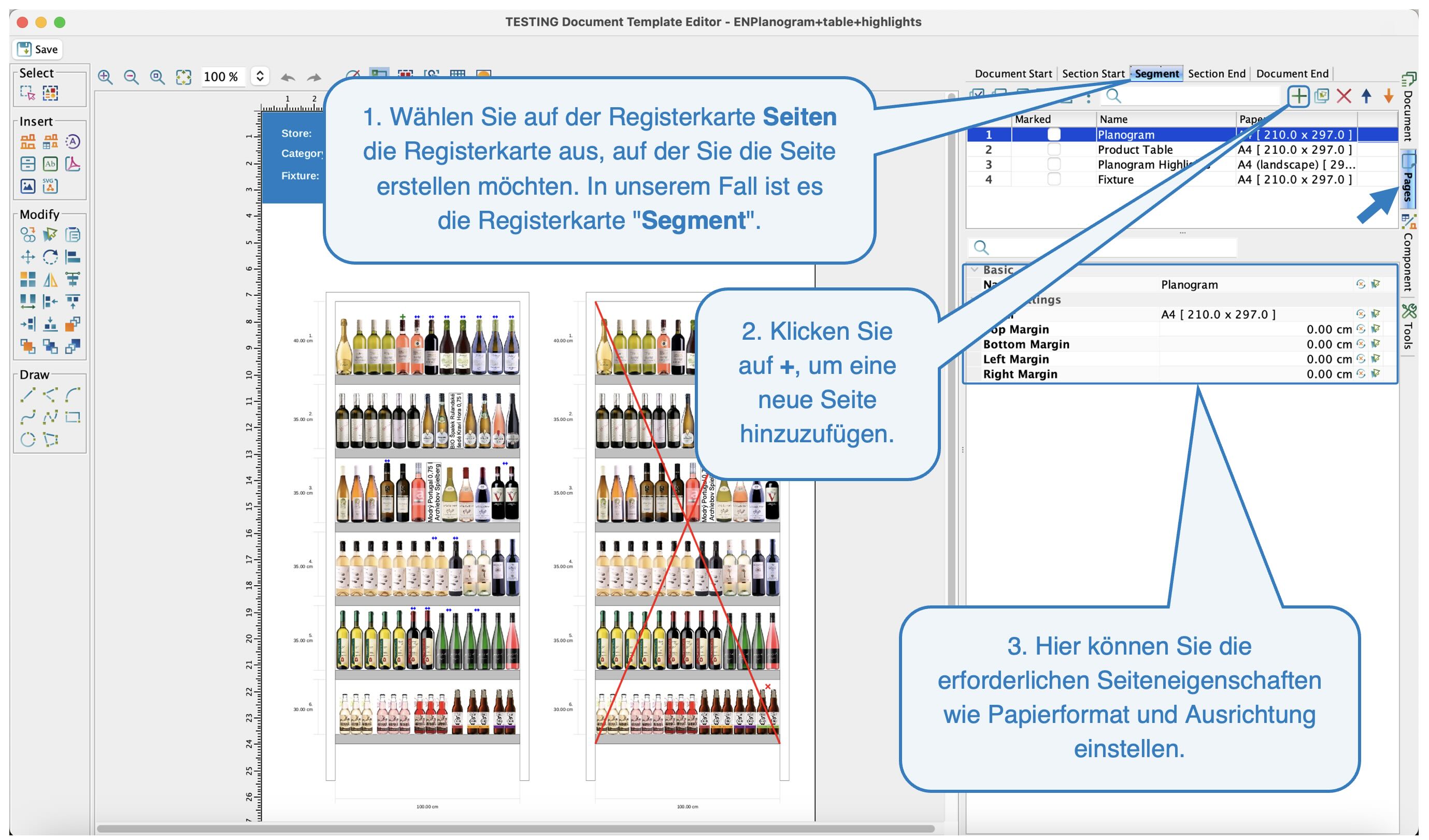

Wie fügt man eine neue Seite hinzu?

1. Wählen Sie auf der Registerkarte Seiten die Registerkarte aus, zu der Sie eine neue Seite hinzufügen möchten.
2. Klicken Sie auf die Schaltfläche +, um eine neue Seite hinzuzufügen.
3. Sie können dann die Seiteneigenschaften festlegen.

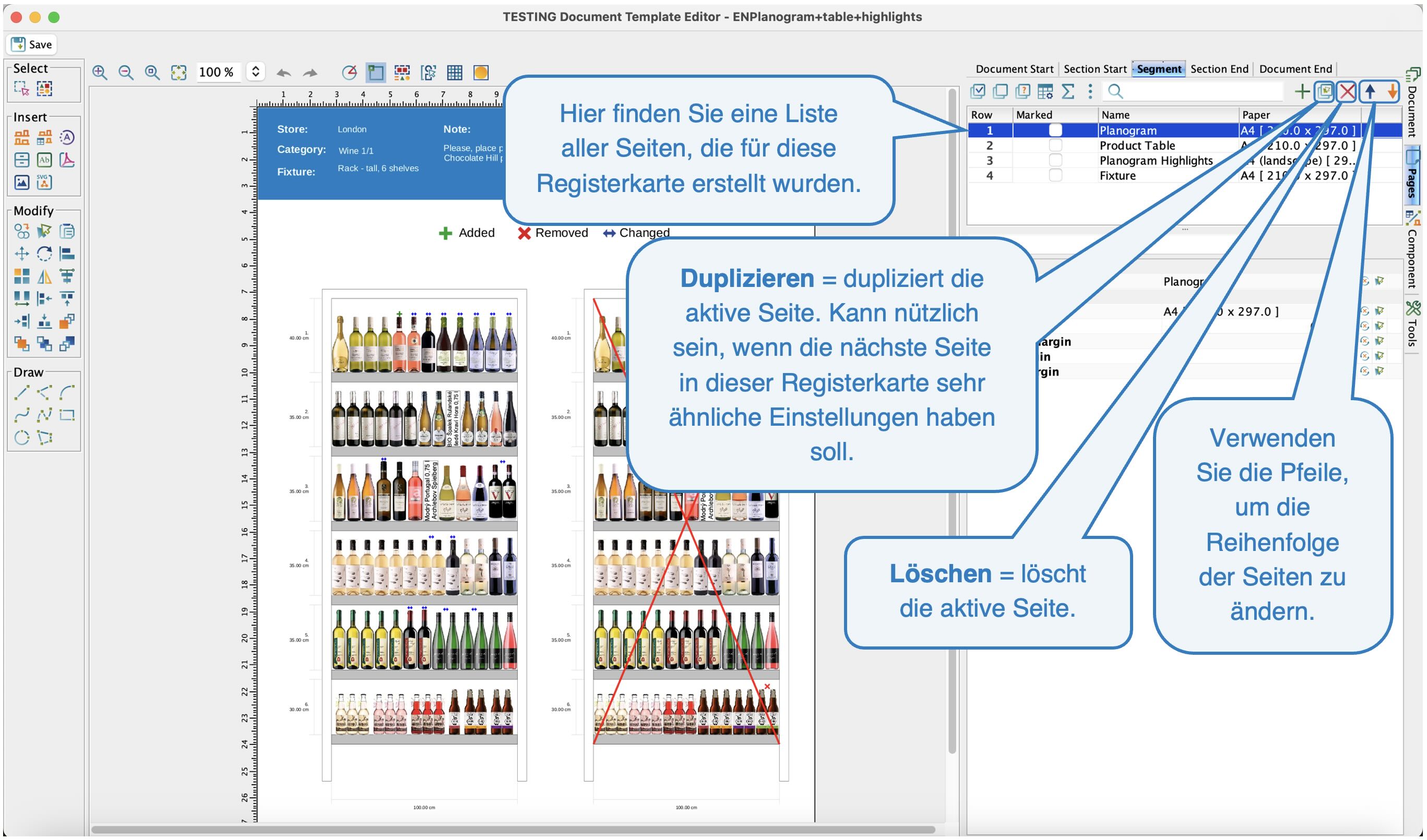

Sie können die erstellte Seite duplizieren oder löschen. Wenn Sie mehrere Seiten in einer Registerkarte haben, können Sie deren Reihenfolge mit den Pfeilen nach oben und unten ändern.Seiten hinzufügen

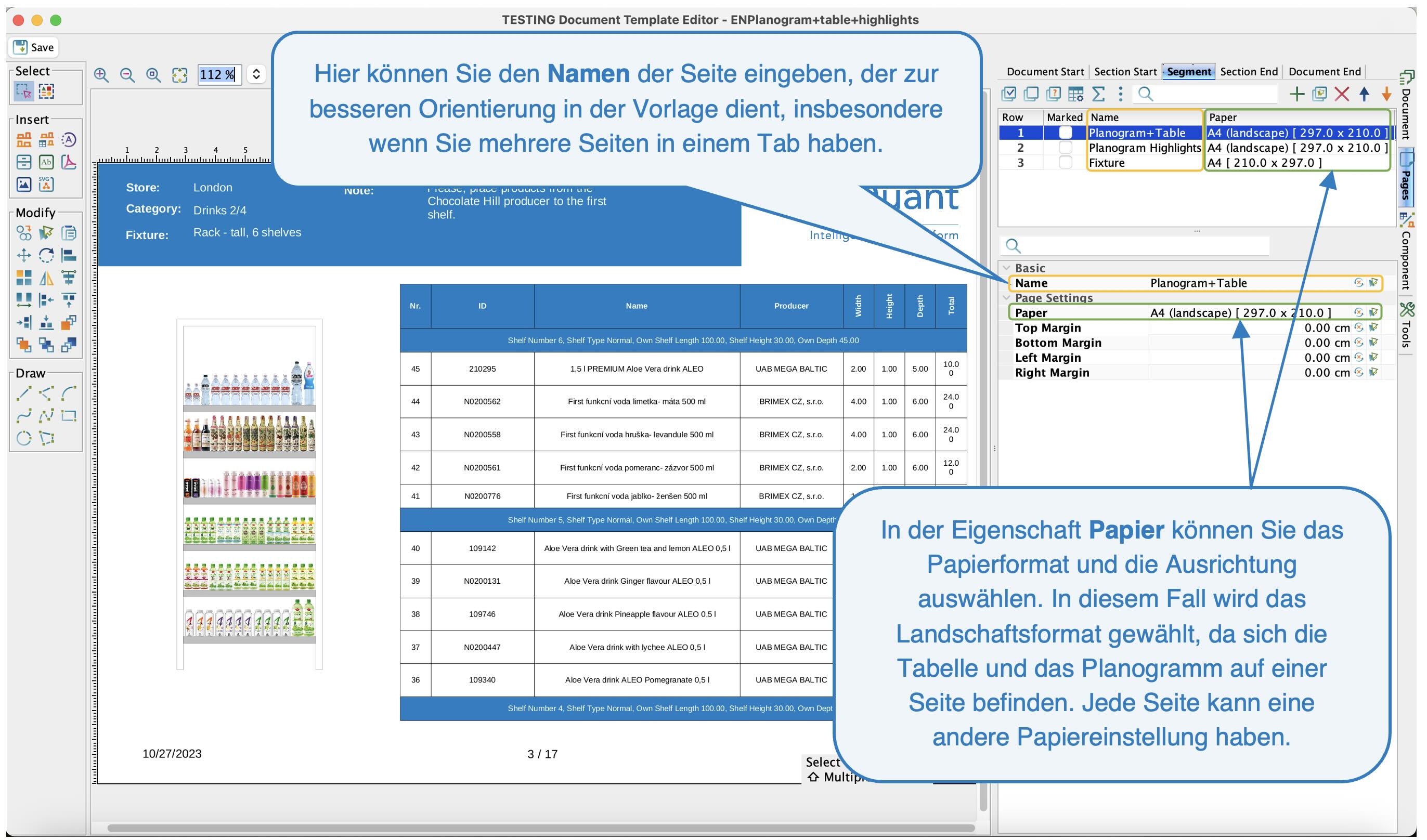

Seite Eigenschaften

• • Name: Geben Sie hier den Namen der Seite ein. Dies ist besonders nützlich, wenn Sie mehrere Seiten in einem Tab haben, damit Sie auf einen Blick wissen, um welche Seite es sich handelt. Andernfalls wird der Name nicht angezeigt.
  • Papier: Hier können Sie die Größe des Papiers oder seine Ausrichtung im Hoch- oder Querformat wählen.
  • Abstand: Sie können den oberen, unteren, linken und rechten Abstand der Seite festlegen.

Seiteneigenschaften

Im folgenden Teil des Handbuchs finden Sie eine Übersicht über alle verfügbaren Seiten und eine Beschreibung, wofür sie verwendet werden.

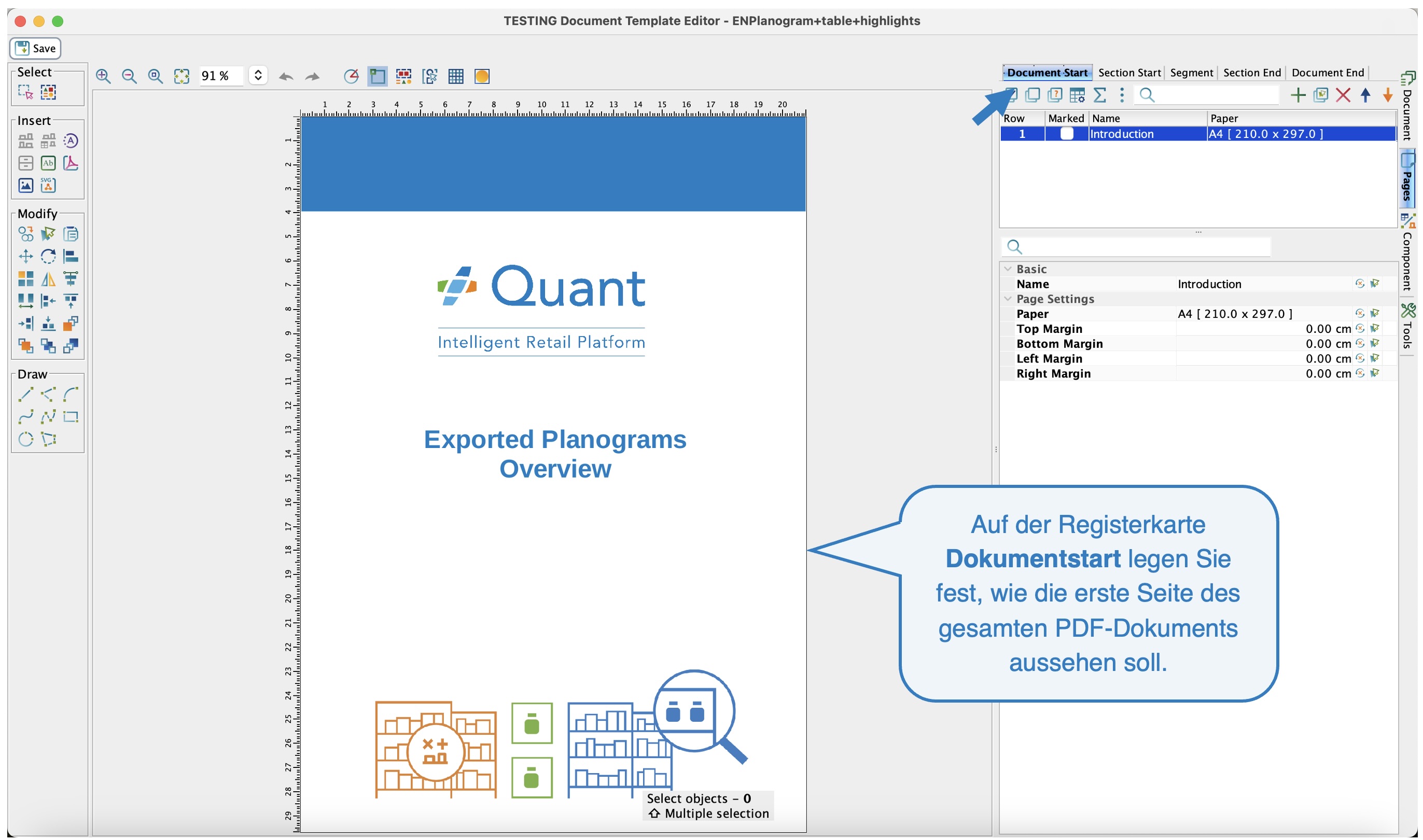

Documentstart

Dies ist die erste Seite des Dokuments, die nicht wiederholt wird. Man kann es sich wie den Umschlag eines Buches oder die erste Seite einer Masterarbeit vorstellen.

Documentstart

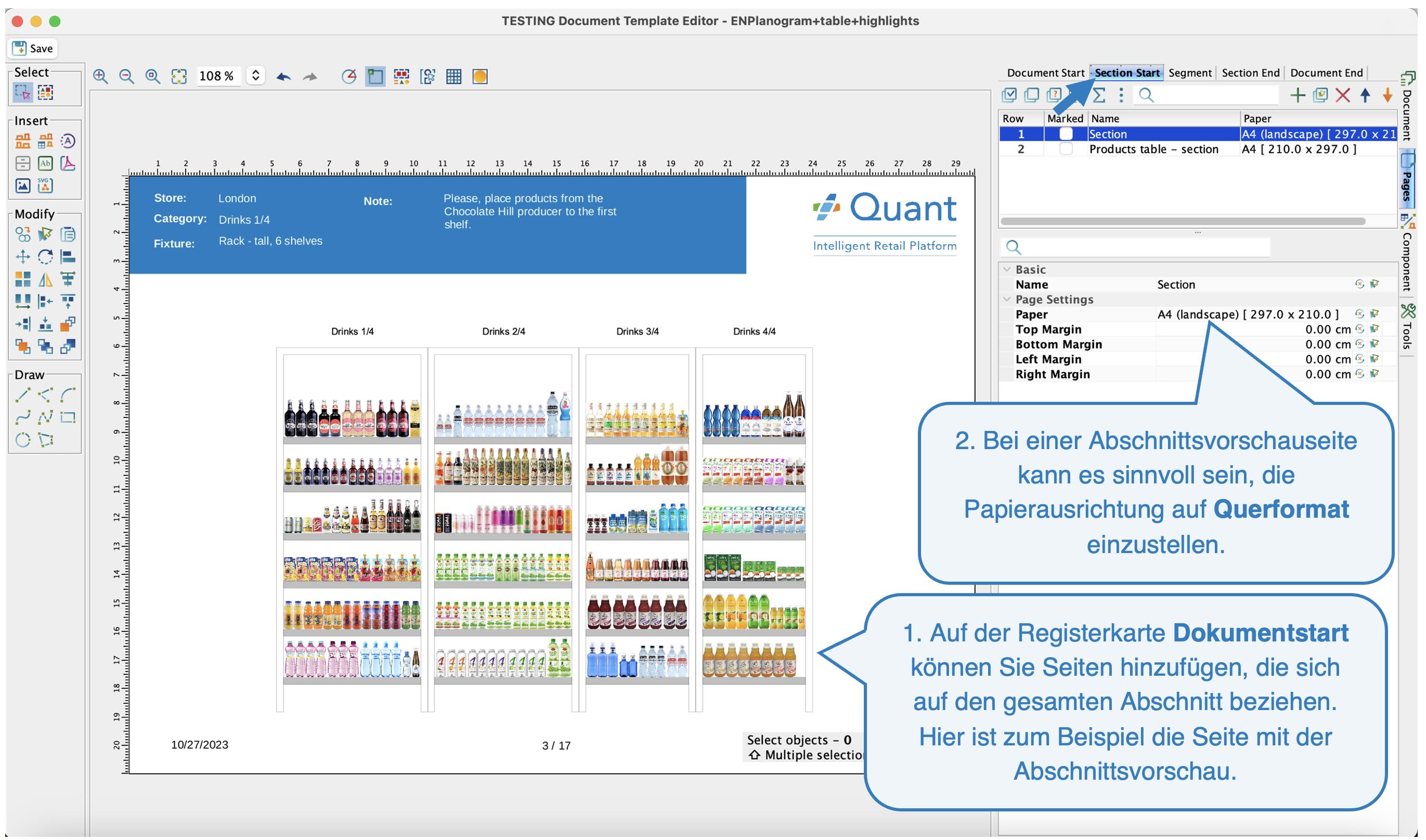

Abschnittanfang

Dies sind Seiten, die sich auf einen Abschnitt beziehen = eine Gruppe von Planogrammen, die einen Abschnitt bilden. Fügen Sie hier alle Seiten ein, die sich auf den gesamten Abschnitt beziehen und vor den Seiten erscheinen sollen, die sich auf den spezifischen Abschnitt beziehen. Dies können sein:

• • Vorschau des gesamten Abschnitts (Komponente Planogramm)
  • Tabelle mit Produkten, die sich im Abschnitt befinden (Komponente Planogramm Tabelle)

Ein Abschnitt besteht in der Regel aus mehreren Segmenten (Planogrammen). Wenn ein Abschnitt z.B. 3 Segmente hat, erscheint diese Seite nur einmal im Dokument, immer vor diesen Segmenten.

Abschnittsanfang

Segment

Es handelt sich um einen bestimmten Segment = Planogramm. Fügen Sie hier alle Seiten ein, die sich nur auf einen bestimmten Abschnitt bezogen werden sollen. Das kann sein:

• Planogramm-Vorschau (Komponente Planogramm)
• eine Tabelle mit den im Planogramm platzierten Produkten (Komponente Planogrammtabelle)
• Kombination von Produkttabelle und Planogrammvorschau auf einer Seite
• Ausstattungsvorschau (Ausstattungskomponente)
• Kombination von Planogrammvorschau und Ausstattungsvorschau mit Messungen auf einer Seite
• Planogramm-Highlights (Komponente Planogramm)

Jedes Segment (Planogramm), für das ein PDF heruntergeladen wird, hat eine eigene Seite, die dem Muster auf der Registerkarte Segment entspricht.

Segmentplanogramm-Vorschau

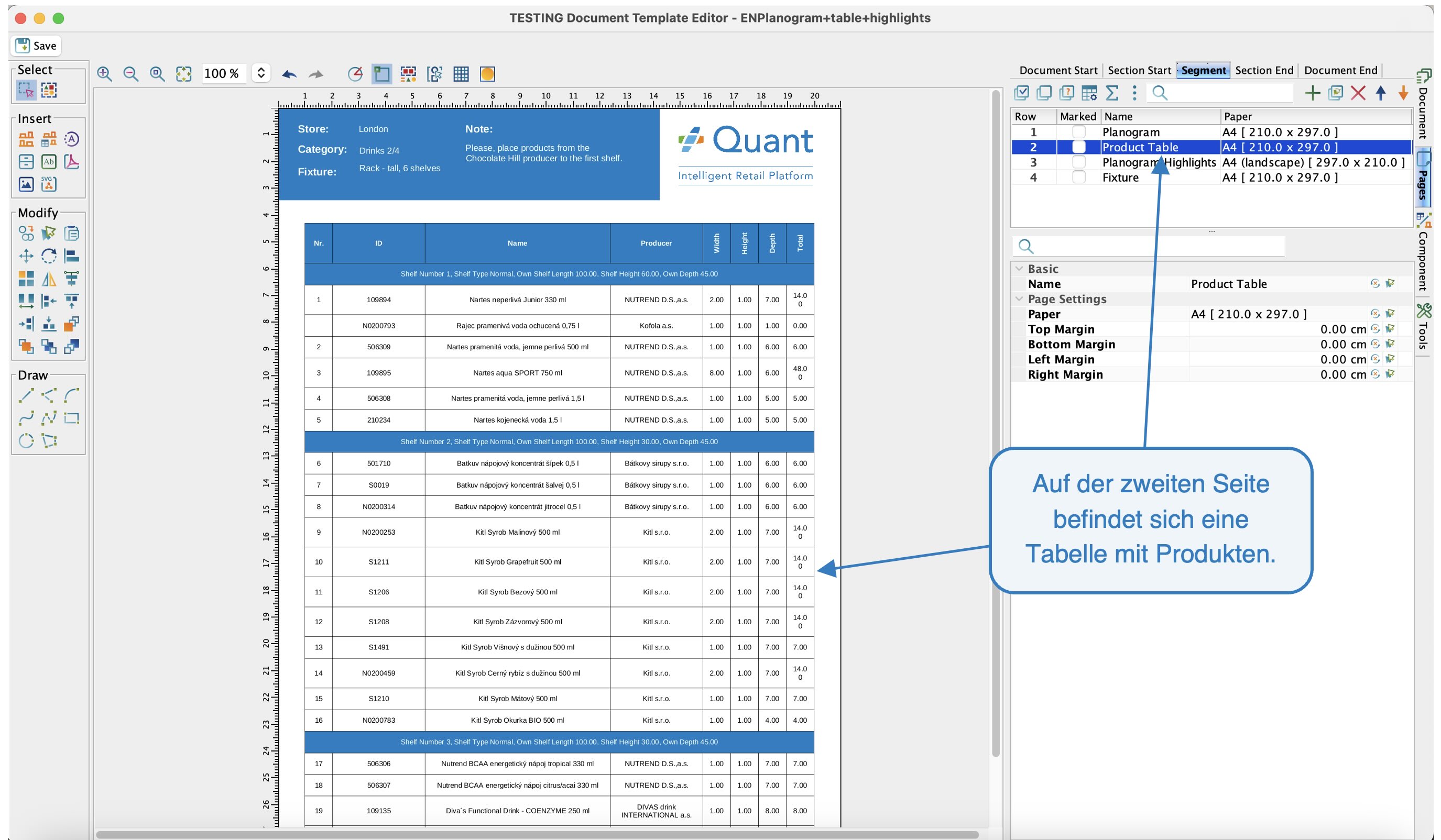

Segment Produkttabelle

Abschnittsende

Auch hier handelt es sich um Seiten, die sich auf den Abschnitt bezogen werden. Fügen Sie hier alle Seiten ein, die sich auf den gesamten Abschnitt beziehen und nach den Seiten, die sich auf das spezifische Segment beziehen, erscheinen sollen.

Dokumentende

Sie können am Ende des Dokuments eine Seite einfügen, die sich nicht wiederholt und das Dokument einfach abschließt (z. B. Kontaktinformationen).

Gehen wir zurück zu unserem Beispiel aus der Einleitung. Wir wollen eine PDF-Datei mit 3 Teilen erstellen:

1. Vorschau des gesamten Abschnitts = Erstellen Sie eine Seite auf der Unterregisterkarte Abschnittsanfang und fügen Sie ihr die Komponente Planogramm hinzu.

Abschnitt

1. Vorschau auf ein bestimmtes Segment (Planogramm) = Erstellen der ersten Seite auf der Unterregisterkarte Segment, zu der wir die Komponente Planogramm hinzufügen.

Planogramm

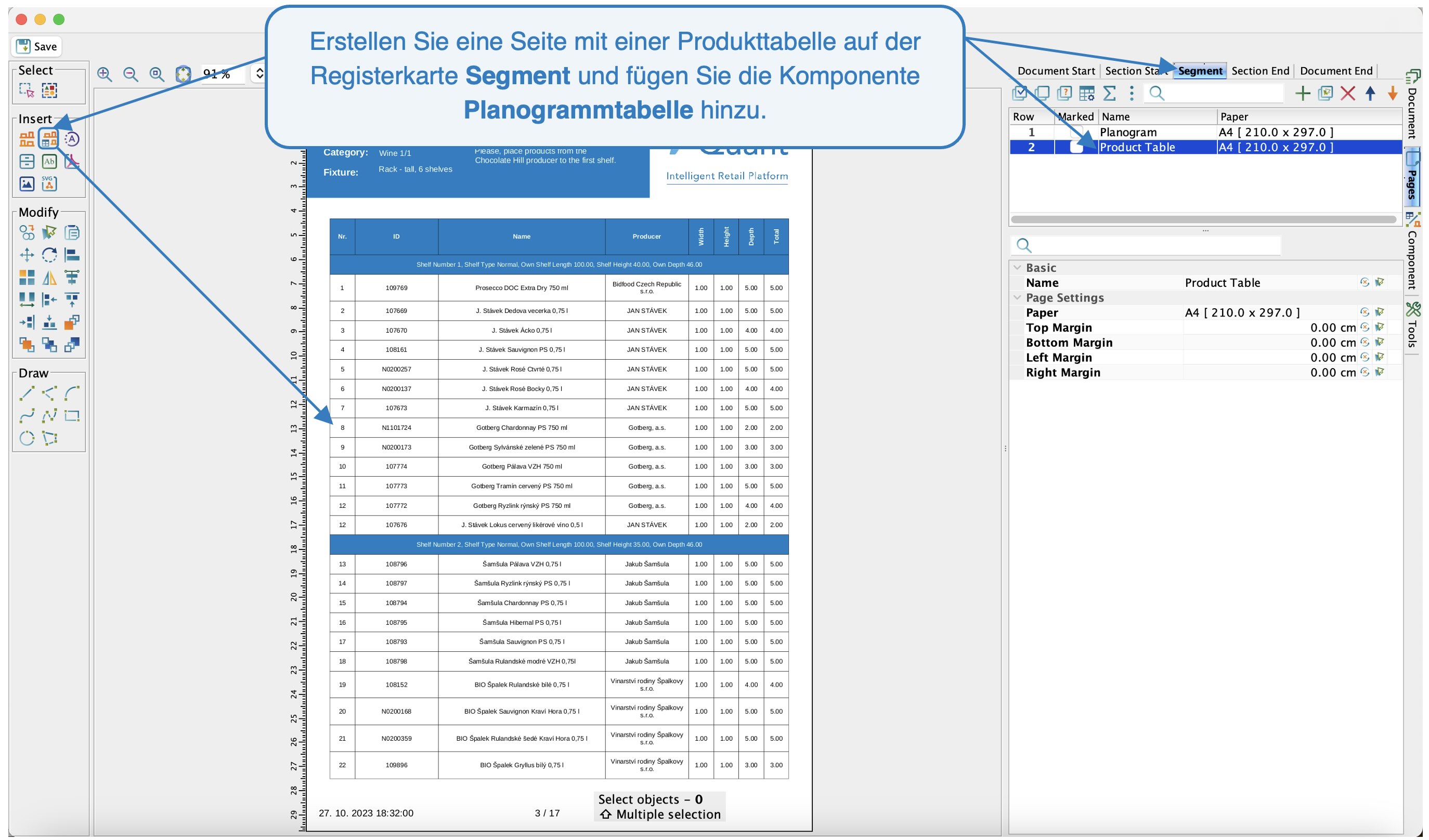

1. Tabelle mit Produkten des Planogramms = Erstellen einer zweiten Seite auf der Unterregisterkarte Segment, zu der wir die Komponente Produkttabelle hinzufügen.

Produkttabelle

Alle Komponenten der veröffentlichten Planogramm-Vorlage werden im Detail im Abschnitt Veröffentlichtes Planogramm.
