Komponenten können im Grundriss verschoben, kopiert oder gedreht werden. Dieses Handbuch gibt einen Überblick über die Aktionen zur Manipulation von Komponenten im Filial-Editor.

In diesem Handbuch finden Sie:

1. Wie kopiert man Komponenten?
2. Wie kopiert man Komponenten in die Zwischenablage?
3. Wie fügt man Komponenten ein?
4. Wie werden Komponenten verschoben?
5. Wie dreht man Komponenten?
6. Wie kann man Komponenten entlang einer Wand oder einer Konstruktionslinie ausrichten?
7. Wie kann man auf einfache Weise eine Gruppe von mehreren Ausstattungen ohne Kopieren erstellen?
8. Wie können Ausstattungen gespiegelt werden?
9. Wie können Ausstattungen zentriert werden?
10. Wie können Sie die Komponenten gleichmäßig verteilen?
11. Wie werden Komponenten nebeneinander ausgerichtet?
12. Wie ändert man die überlagerte Reihenfolge der Komponenten?

Um einen Grundriss anzupassen, lesen Sie den Abschnitt Modifizieren in der Symbolleiste auf der linken Seite.

Mit den Werkzeugen in der Werkzeugleiste können Sie die Anpassung aller Komponenten vornehmen, die Sie im Grundriss markiert haben. So können Sie eine Gruppe von mehreren Ausstattungen bearbeiten.

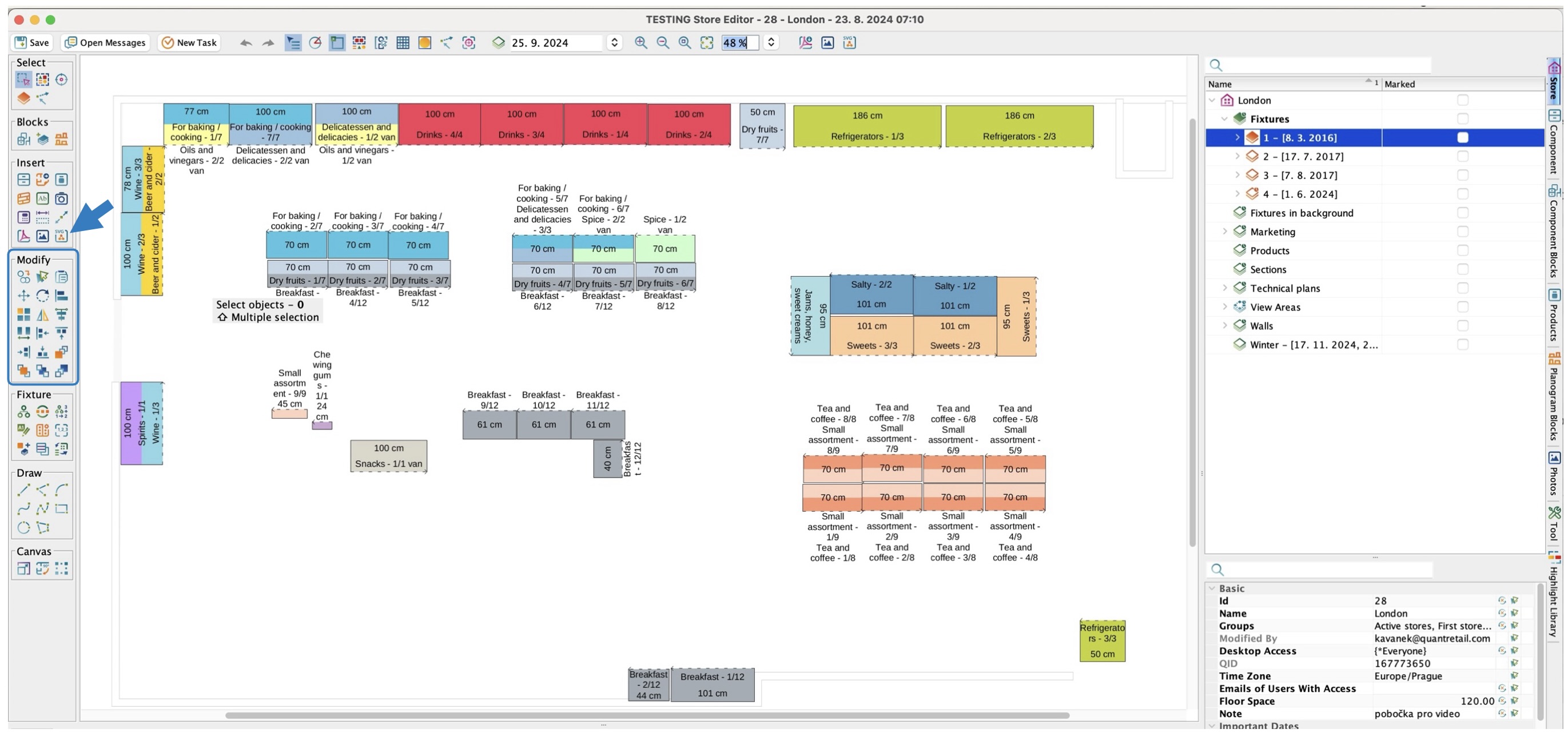

Anpassung des Grundrisses in der Symboleiste

Kopieren (C)

Kopieren von Komponenten

1. Markieren Sie die Komponenten, die Sie kopieren möchten.
2. Klicken Sie auf das Symbol Kopieren oder drücken Sie C.
3. Geben Sie den Startpunkt für das Kopieren an. Dies kann z.B. die Ecke der Ausstattung sein, die Sie kopieren möchten.
4. Klicken Sie, um anzugeben, wohin die Komponenten kopiert werden sollen.
5. Um den Kopiervorgang zu beenden, drücken Sie ESC.

Kopieren von Komponenten in einem bestimmten Abstand

Diese Option ist besonders bei der Erstellung von Gängen im Grundriss sehr nützlich. Sie müssen lediglich die Breite des Ganges angeben.

1. Markieren Sie die Komponenten, die Sie kopieren möchten.
2. Klicken Sie auf das Symbol Kopieren oder drücken Sie C.
3. Geben Sie den Startpunkt für das Kopieren an und verschieben Sie die Komponenten in die Richtung, in die sie kopiert werden sollen.
4. Geben Sie den Abstand zwischen den kopierten Komponenten und den Originalkomponenten ein. Betätigen Sie dann ENTER.
5. Um den Kopiervorgang zu beenden, drücken Sie ESC.

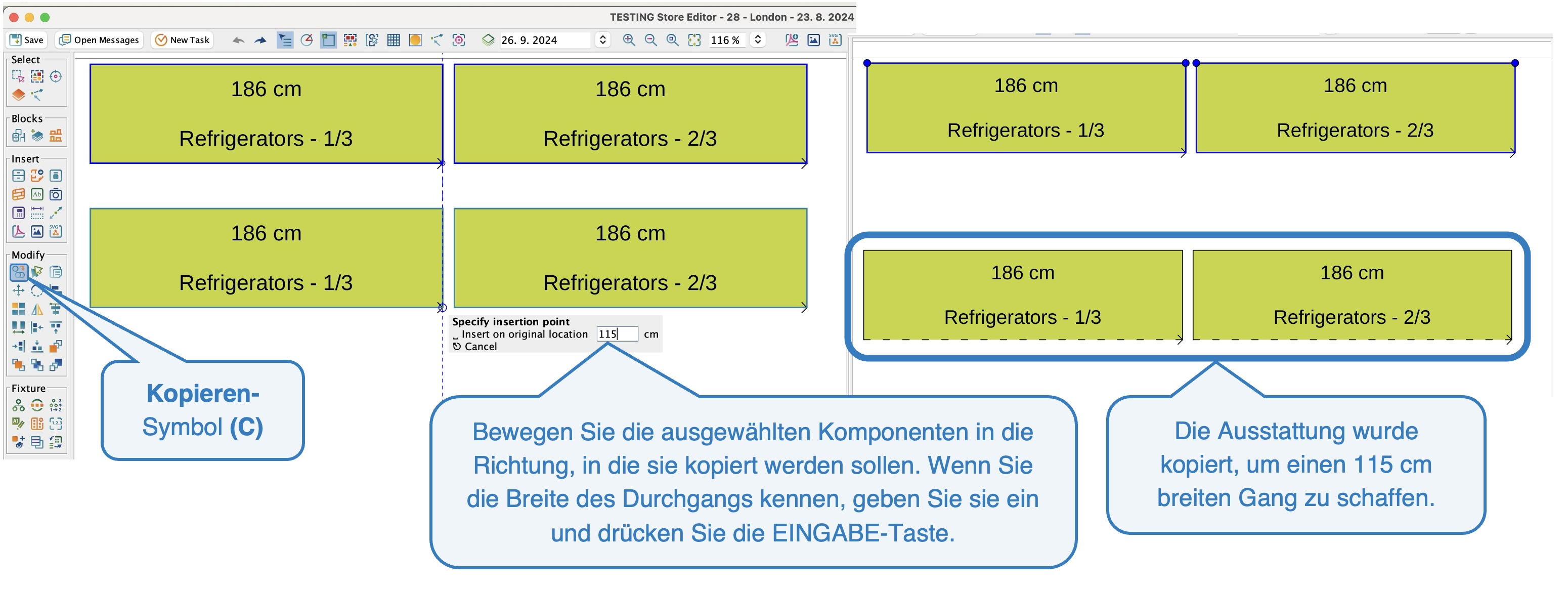

Komponenten um einen bestimmten Abstand kopieren

In die Zwischenablage kopieren (Strg+C, Cmd+C)

Mit diesem Tool können Sie die ausgewählte Komponente in die Systemablage kopieren, um sie dann mit der Einfügefunktion (Strg+V oder Cmd+V) einzufügen (z. B. in einen anderen Grundriss).

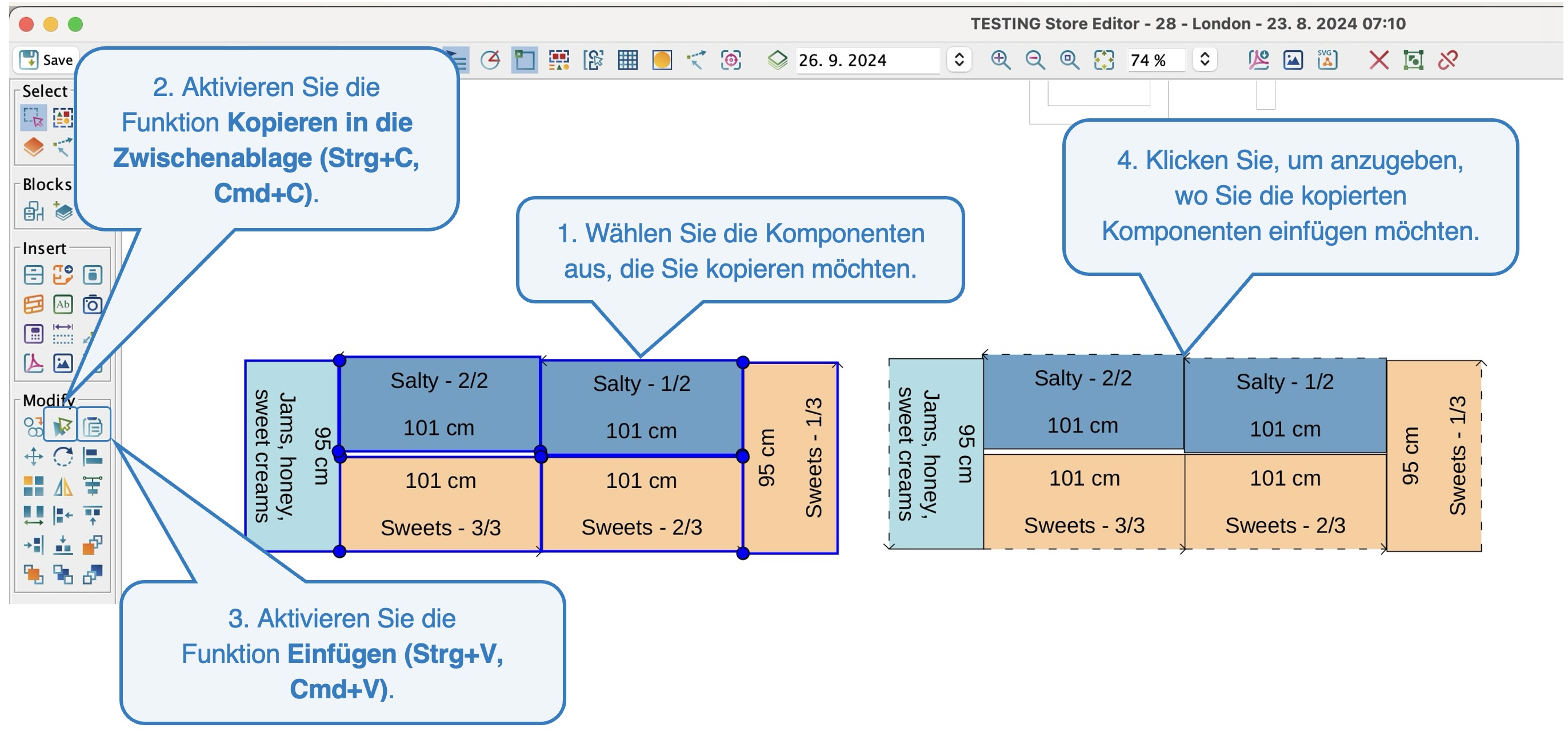

In die Zwischenablage kopieren und einfügen

Einfügen (Strg+V, Cmd+V)

Dient zum Einfügen von Komponenten, die Sie zuvor in die Zwischenablage des Systems kopiert haben.

Bewegen (M)

Es gibt mehrere Möglichkeiten, wie Komponenten verschoben werden können.

Bewegung mit dem Griff

1. Klicken Sie auf den blauen Kreis auf der Komponente.
2. Der zweite Klick gibt an, wohin die Komponente verschoben werden soll.

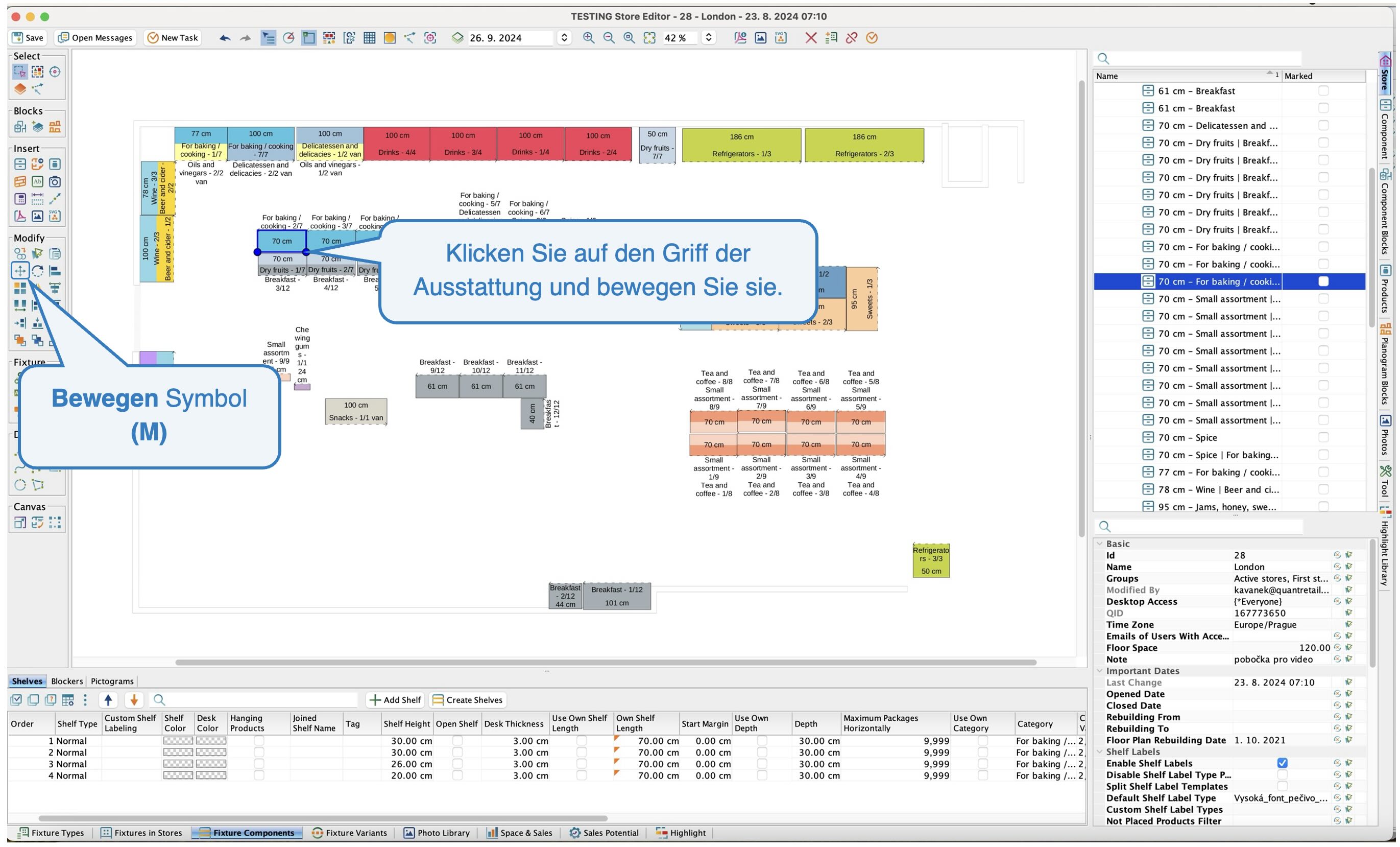

Bewegung mit dem Griff

Bewegung mit Pfeilen

Sie können die ausgewählten Produkte auch mit den Pfeiltasten auf der Tastatur verschieben.

Bewegung mit dem Verschieben-Werkzeug

1. Markieren Sie die Komponente, die Sie verschieben möchten.
2. Klicken Sie auf das Symbol Verschieben oder drücken Sie M.
3. Geben Sie den Startpunkt der Bewegung durch Klicken an (z.B. auf die Ecke der Ausstattung).
4. Klicken Sie dorthin, wohin die Komponente verschoben werden soll.

Bewegung um eine bestimmte Distanz

1. Markieren Sie die Komponente, die Sie verschieben möchten.
2. Klicken Sie auf das Symbol Verschieben oder drücken Sie M.
3. Geben Sie den Startpunkt der Bewegung durch Klicken an (z.B. auf die Ecke der Ausstattung) und bewegen Sie die Komponente in die Richtung, in der sie sich befinden soll.
4. Geben Sie die Distanz ein, um die die Komponente verschoben werden soll, und drücken Sie dann ENTER.

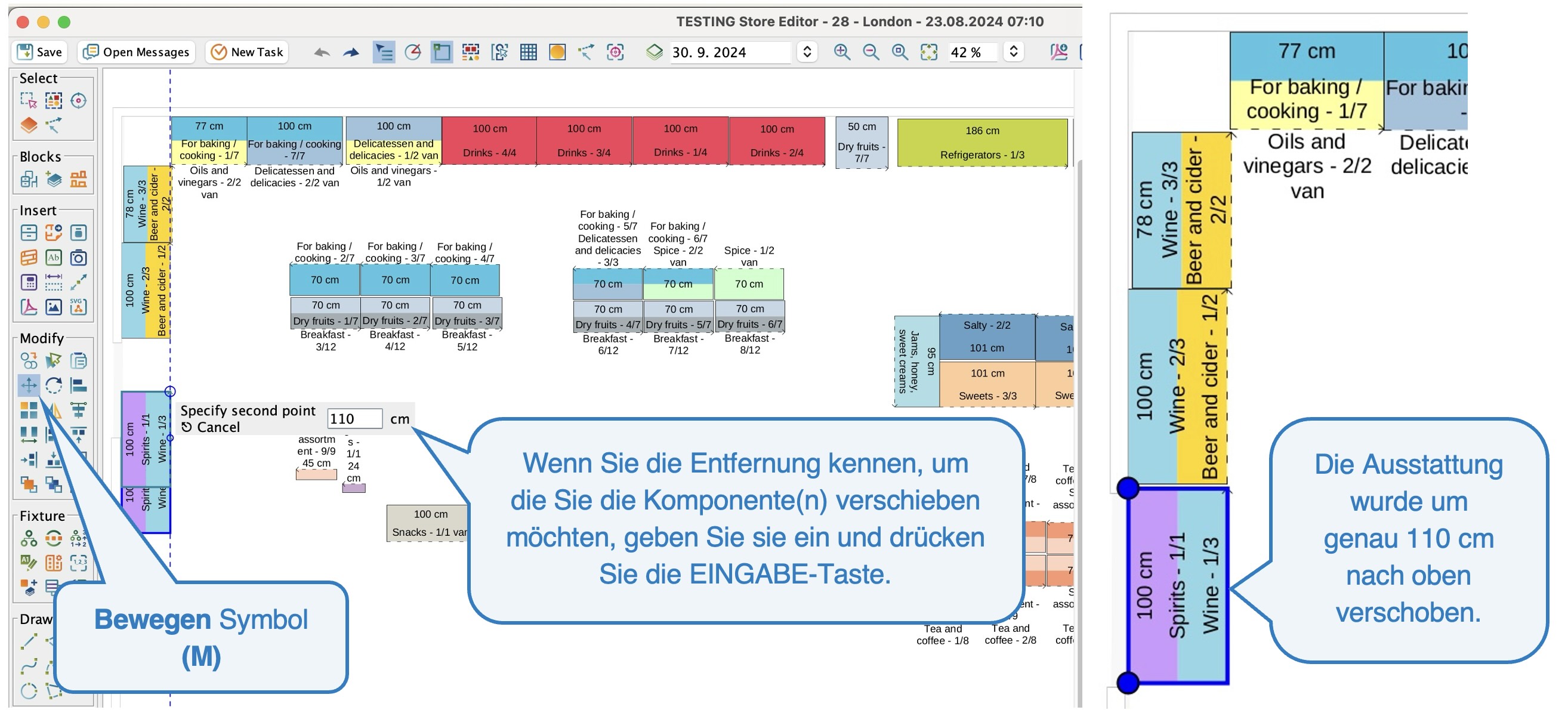

Bewegung um eine bestimmte Distanz

Sie können die Snap Funktion aktivieren, um die Komponente einfach an eine andere Komponente anzuhängen.

Wenn Sie z.B. die Ausstattung parallel verschieben wollen, aktivieren Sie die Polar Funktion. Mit dieser Funktion können die Komponenten nur in Standardwinkeln (Vielfache von 15) verschoben werden.

Drehen (R)

In Quant gibt es verschiedene Möglichkeiten, wie Komponenten gedreht werden können. Jede Option kann in einer bestimmten Situation nützlich sein.

 Manuell drehen

1. Markieren Sie die Komponenten, die Sie drehen möchten.
2. Klicken Sie auf das Symbol Rotieren oder drücken Sier press R.
3. Geben Sie den Punkt an, um den die ausgewählten Komponenten gedreht werden sollen.
4. Bewegen Sie die Maus, um die Objekte zu drehen.
5. Klicken Sie auf , um die Drehung zu beenden, und die Komponenten werden gedreht.

Wenn Sie die Komponenten um einen Standardwinkel (Vielfaches von 15) drehen möchten, empfehlen wir Ihnen, die Funktion Polar zu aktivieren.

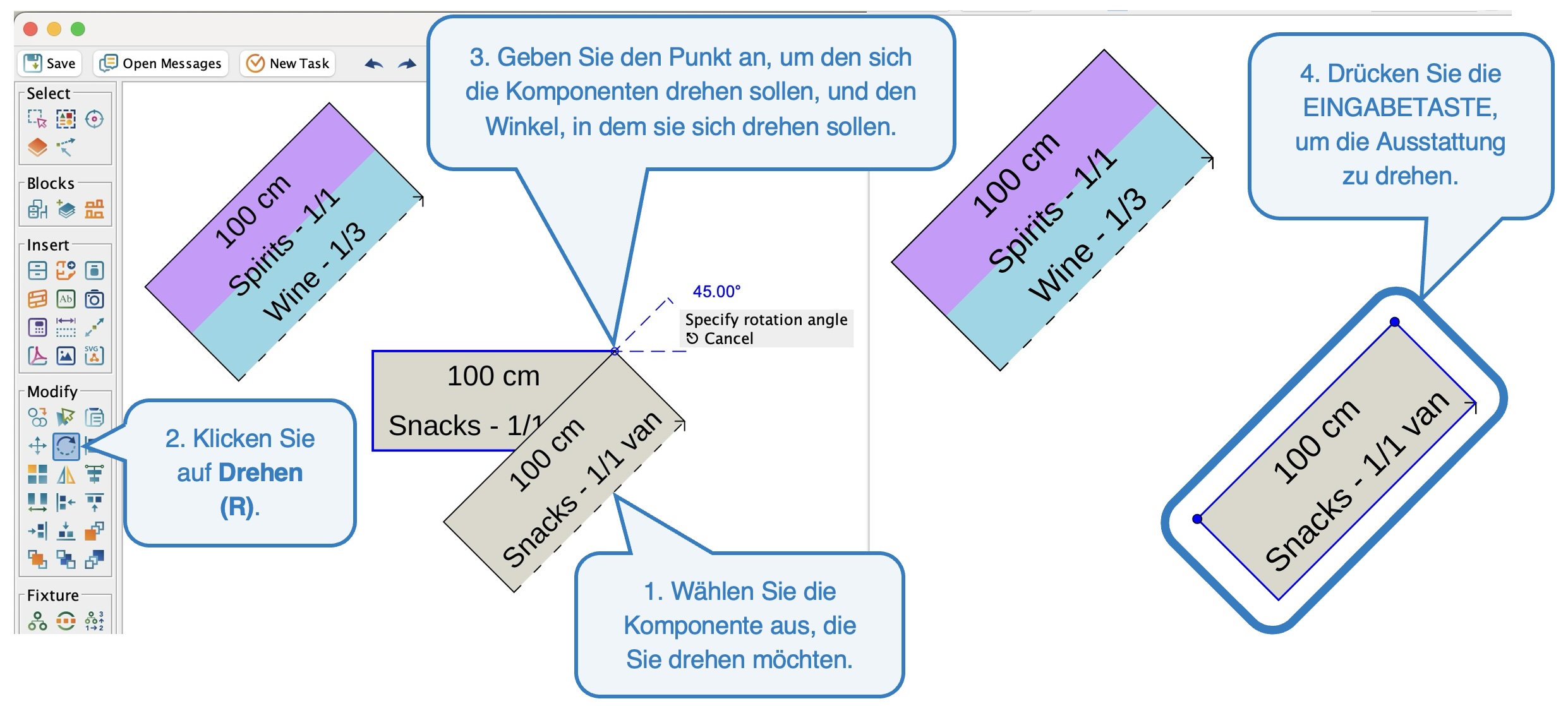

Drehen um einen bestimmten Winkel mit Basispunkt

Wenn Sie den Winkel kennen, nach dem die Komponenten gedreht werden sollen, können Sie ihn während der Drehung eingeben.

1. Markieren Sie die Komponenten, die Sie drehen möchten.
2. Klicken Sie auf das Symbol Rotieren oder drücken Sie R.
3. Geben Sie den Punkt an, um den die ausgewählten Komponenten gedreht werden sollen.
4. Legen Sie einen Winkel fest, um den die Komponenten gedreht werden sollen.
5. Bestätigen Sie ENTER.

Drehung um einen bestimmten Winkel mit Basispunkt

Einstellung des Drehwinkels

Ausrichten

Mit diesem Tool können Sie Komponenten wie Wände, Konstruktionslinien oder andere Komponenten ausrichten.

Die folgenden Abbildungen zeigen, wie Sie Komponenten entlang einer Wand ausrichten können. Markieren Sie zunächst alle Komponenten, die Sie ausrichten möchten, und klicken Sie auf das Symbol Ausrichten in der Symbolleiste oder drücken Sie A.

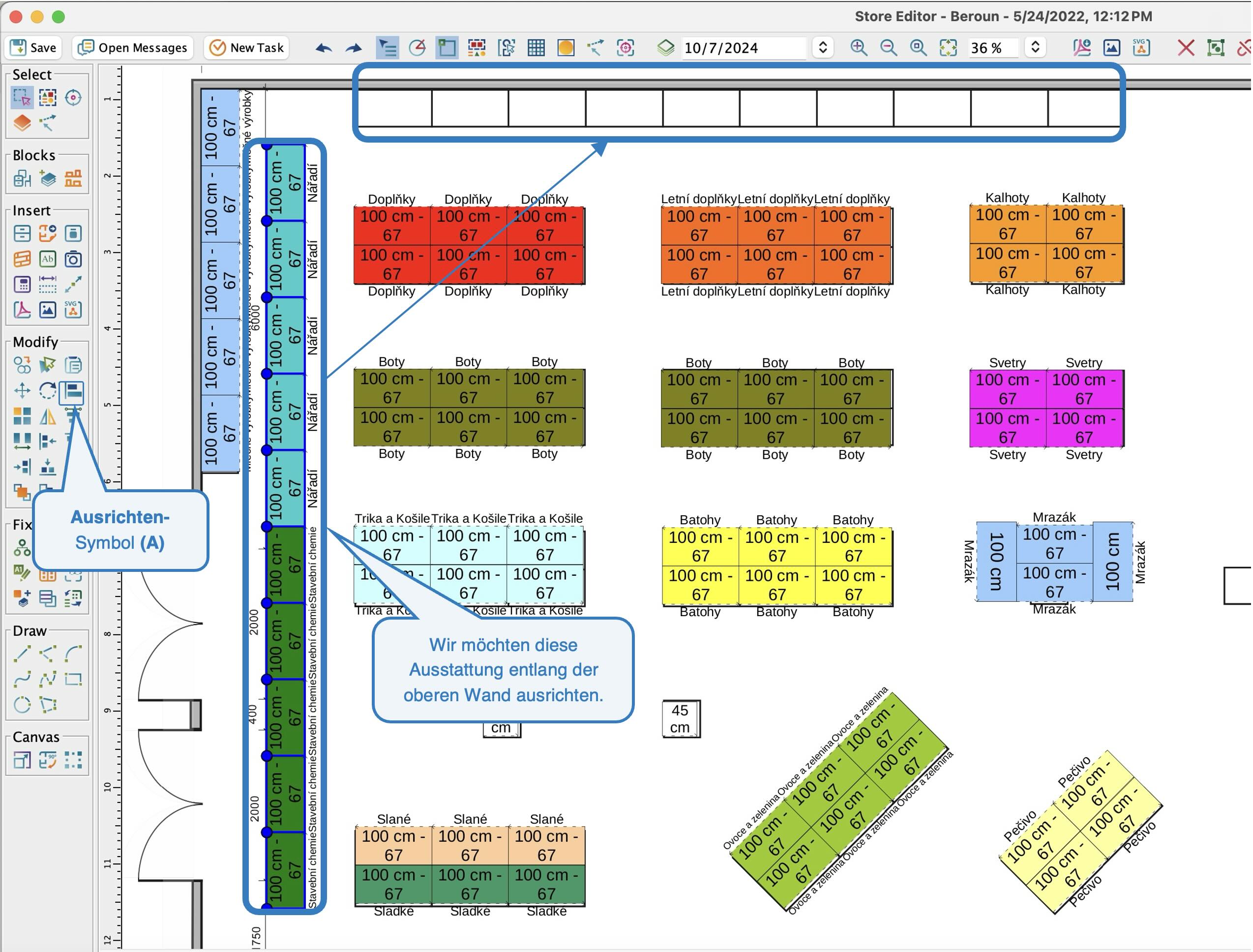

Ausstattung vor der Ausrichtung

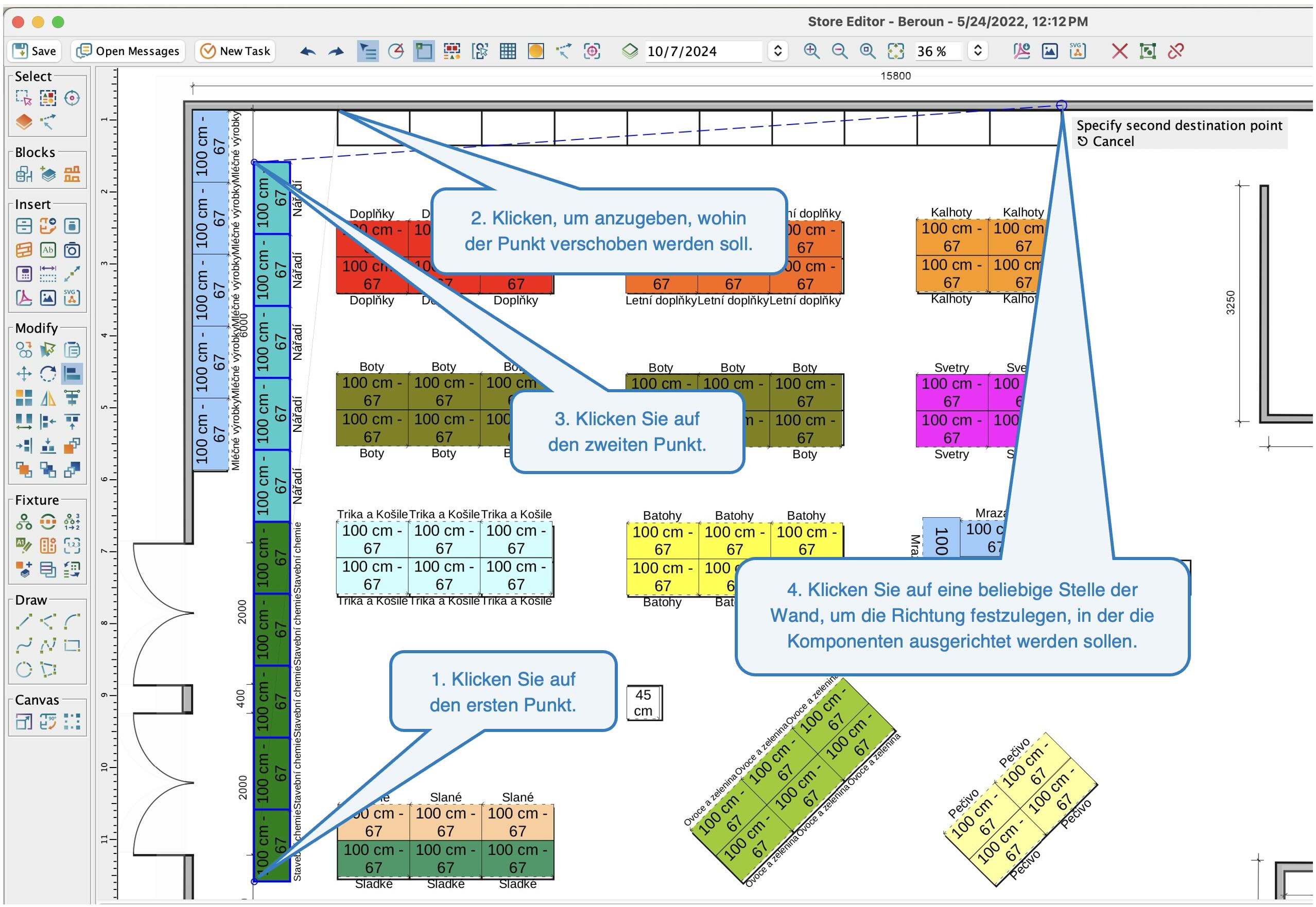

Ausrichtungsverfahren

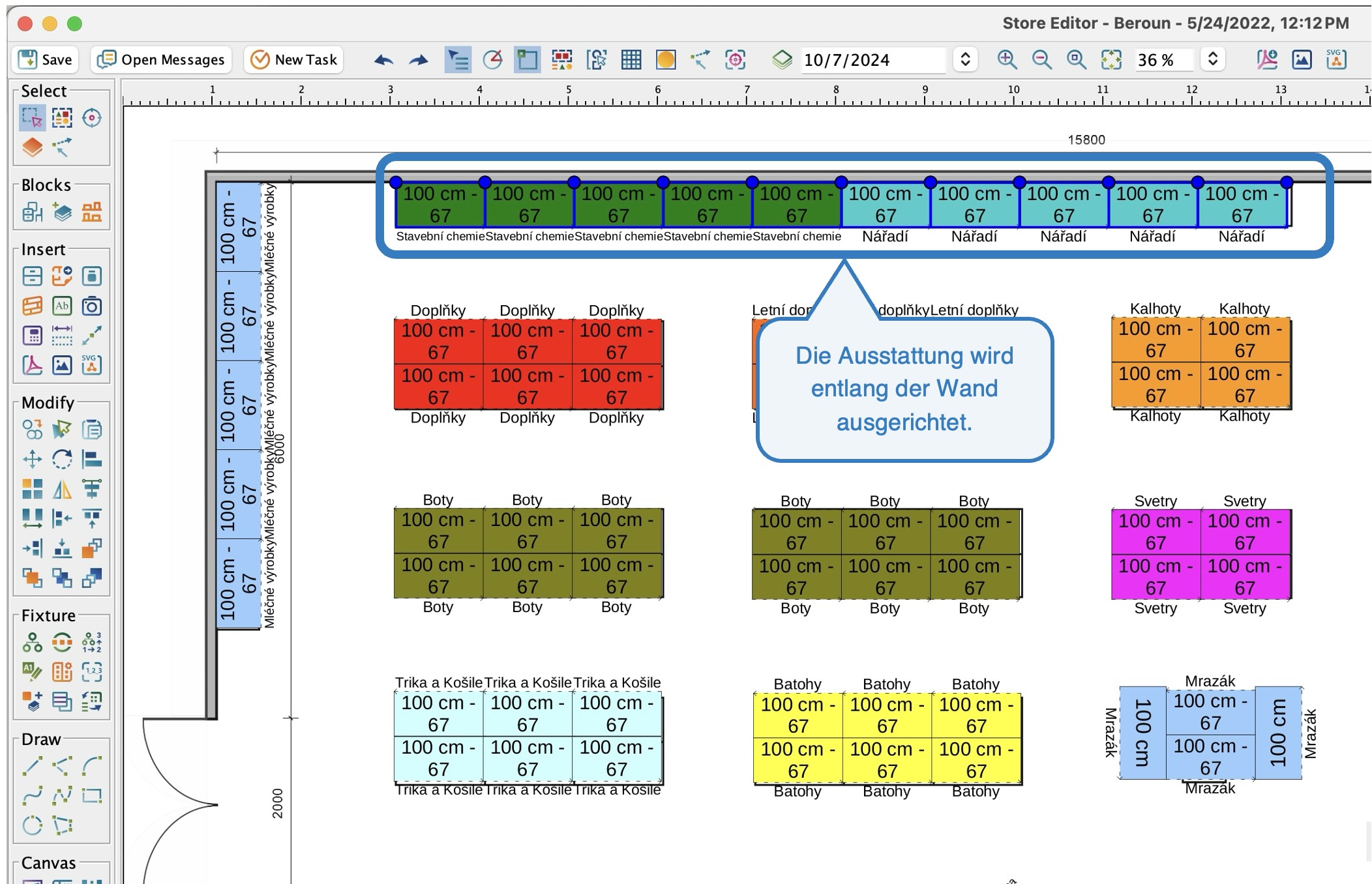

Ausgerichtete Ausstattung

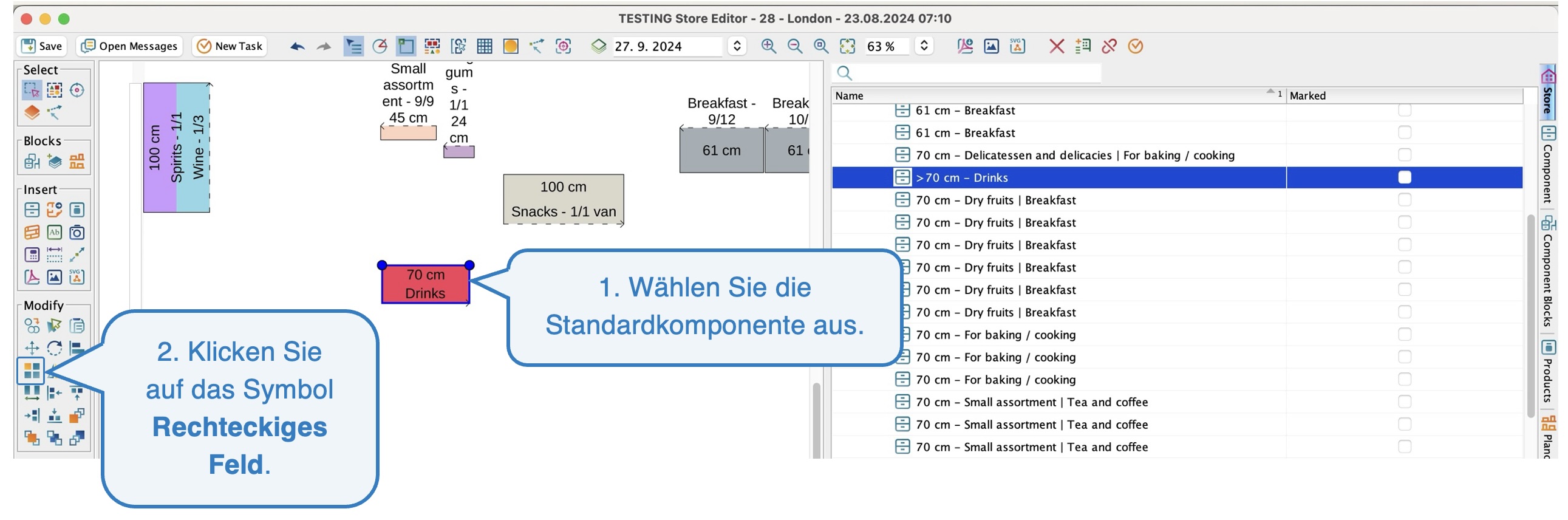

Rechteckiges Feld

Mit diesem Tool können Sie schnell mehrere Ausstattungen gruppieren, ohne sie kopieren zu müssen. Es ermöglicht Ihnen, mehrere Ausstattungen neben- und untereinander anzulegen. Gleichzeitig können Sie vertikale oder horizontale Lücken definieren, was beim Anlegen von Gängen nützlich sein kann.

1. Wählen Sie die Standardkomponente(n), aus der/denen eine neue Ausstattungs-Gruppe erstellt werden soll.
2. Klicken Sie auf das Symbol Rechteckige Anordnung.
3. Legen Sie die Eigenschaften des rechteckigen Feldes fest.
   • Quellposition - zeigt die Position der markierten Ausstattung an.
   • Spalten/Zeilen - legen Sie die Anzahl der Spalten und Zeilen fest, die Sie aus der markierten Komponente erstellen möchten.
   • Horizontaler / vertikaler Abstand - hier stellen Sie ein, welcher Abstand zwischen den neu erstellten Komponenten geschaffen werden soll. Er wird z.B. zum Anlegen von Gängen verwendet.

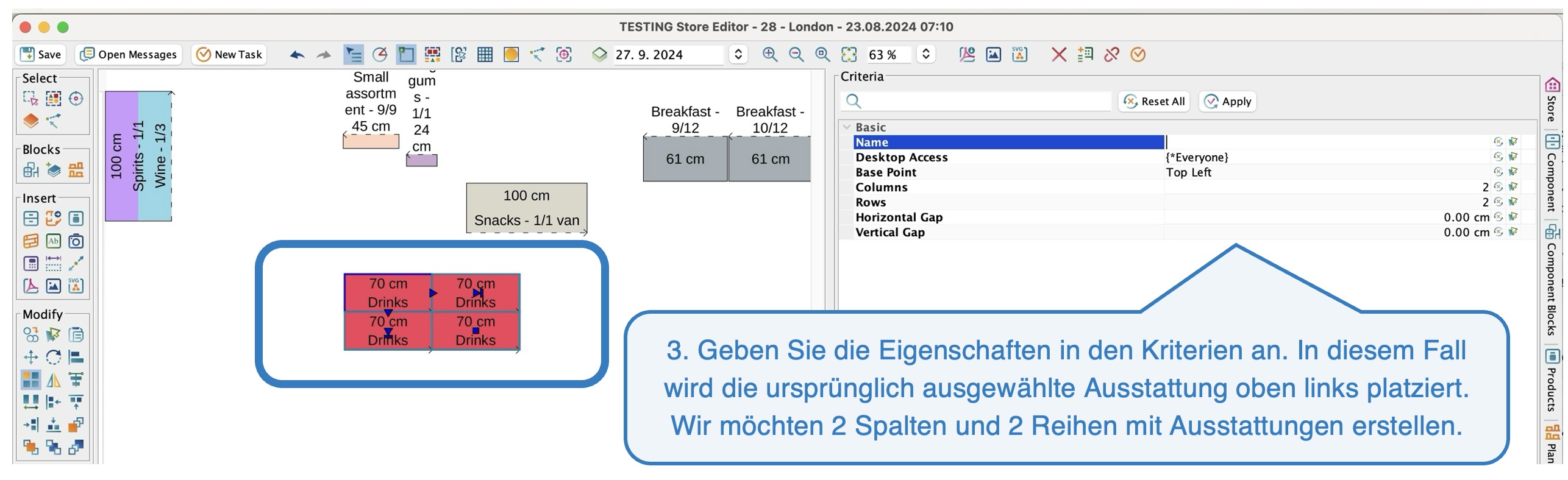

Rechteckiges Feldeinstellung

Rechteckiges Feldeinstellung 2

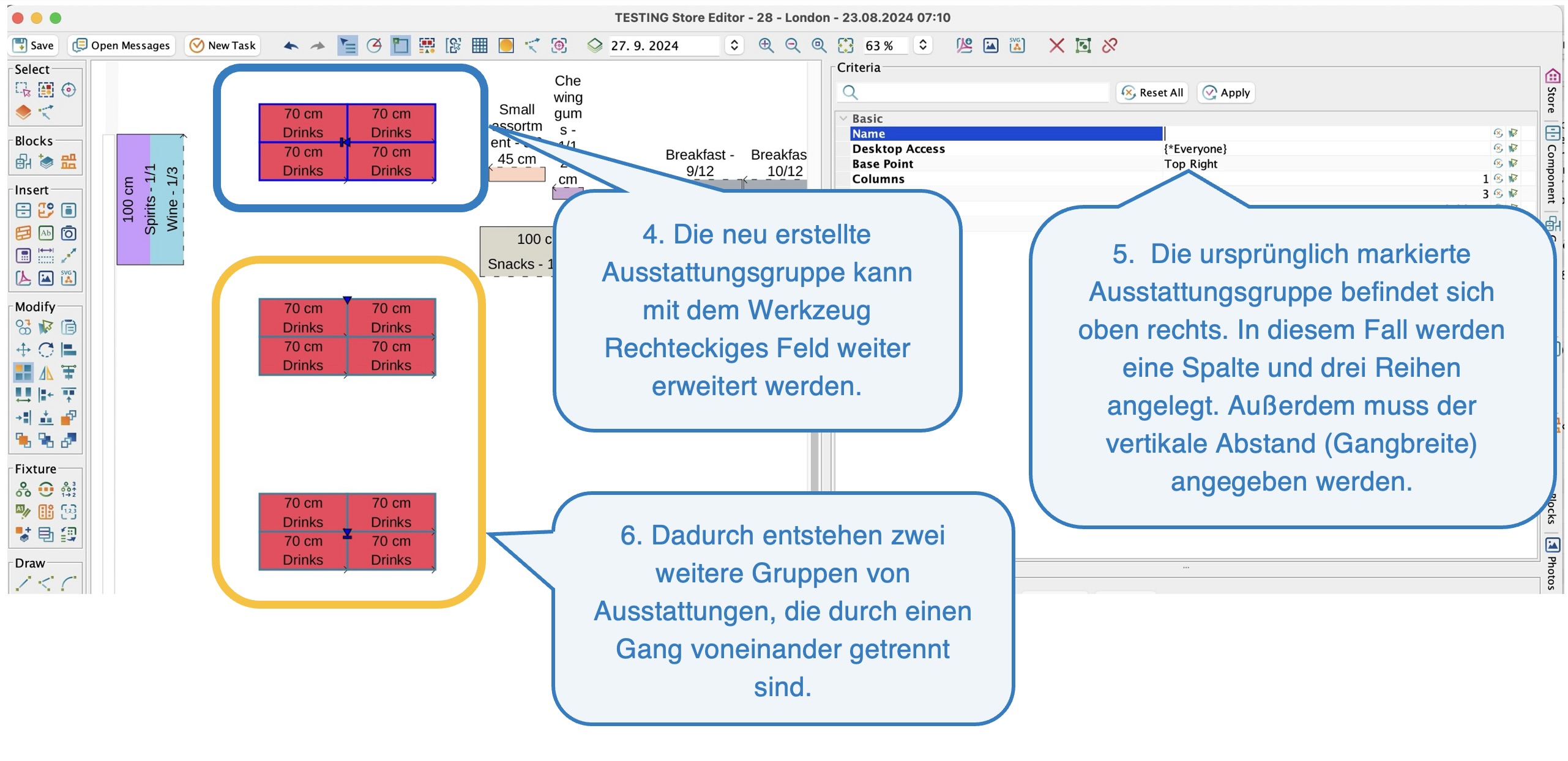

Rechteckiges Feldeinstellung 3

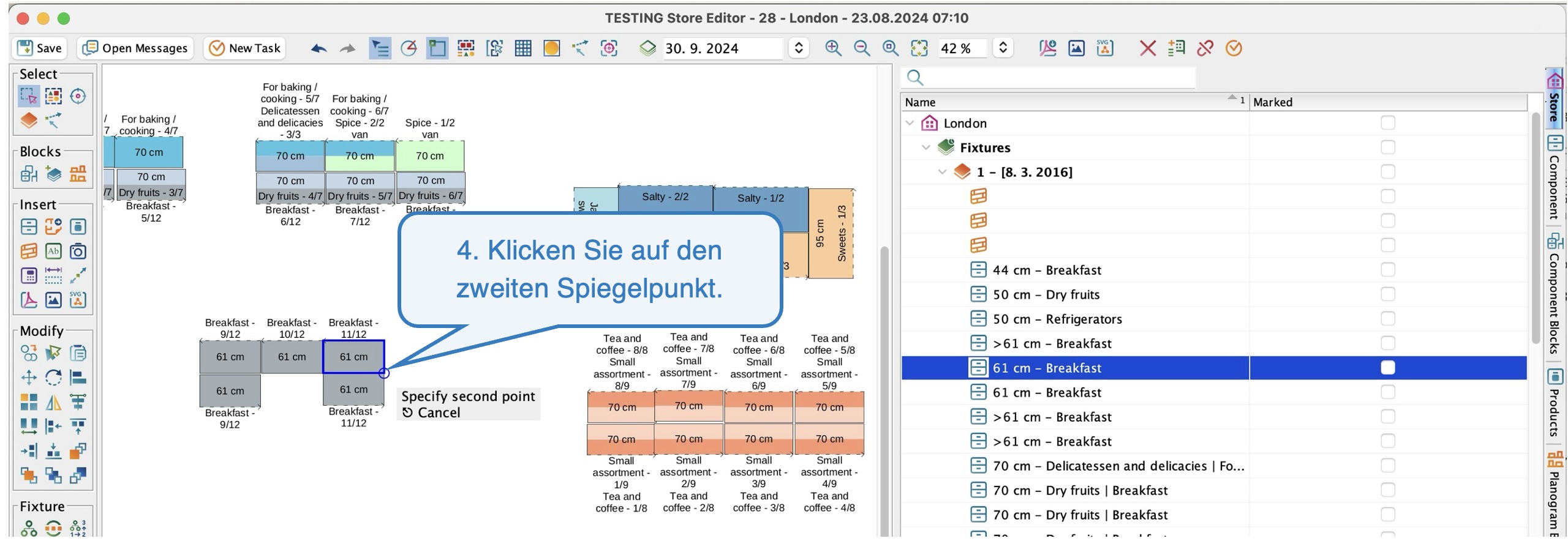

Spiegelkopie

Mit dem Spiegelkopierwerkzeug können Sie eine ausgewählte Komponente mithilfe von 2 Spiegelpunkten spiegeln.

1. Markieren Sie die Ausstattung die Sie spiegeln möchten.
2. Wählen Sie das Spiegelungswerkzeug.
3. Klicken Sie auf den ersten Spiegelpunkt.
4. Klicken Sie auf den zweiten Spiegelpunkt. In diesem Fall handelt es sich um einen horizontalen Spiegel. Es ist möglich, eine Komponente in einem bestimmten Winkel zu spiegeln.

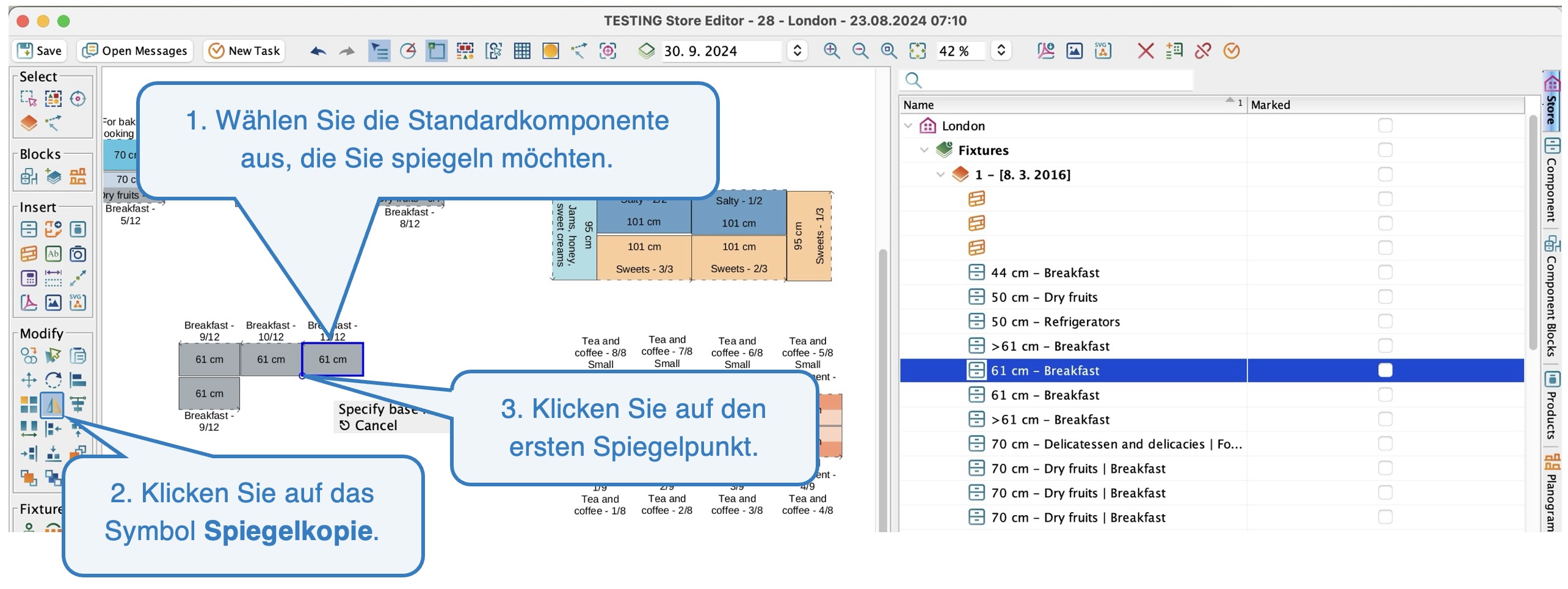

Spiegelkopie-Werkzeug

Ergebnis der Spiegelkopie

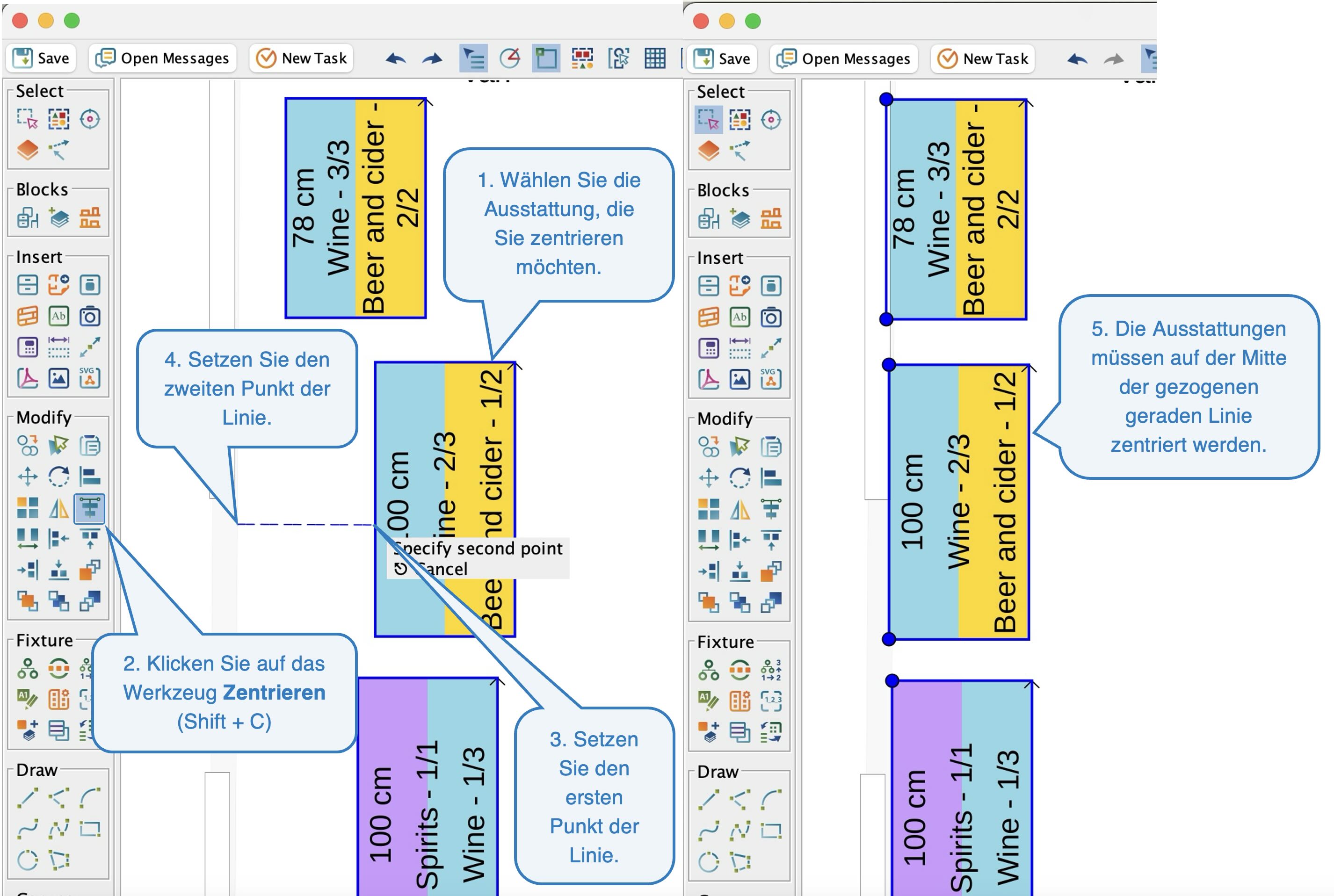

Zentrieren (Shift+C)

Dieses Werkzeug wird zum Zentrieren von Ausstattungen verwendet, z. B. wenn Sie Ausstattugen in einer Position auf dem Grundriss zentrieren müssen.

1. Wählen Sie die Ausstattung aus, die Sie zentrieren möchten.
2. Aktivieren Sie das Zentrieren-Werkzeug (Shift+C).
3. Zeichnen Sie eine gerade Linie, um die Ausstattung in der Mitte der Linie zu zentrieren. Verwenden Sie den ersten Klick, um den ersten Punkt der Linie festzulegen, und den zweiten Klick, um den zweiten Punkt festzulegen.).

Zentrieren

Verbreiten

Mit diesem Tool können die Ausstattungen in regelmäßigen Abständen verteilt werden.

a) Zielentfernung

• Markieren Sie die Komponente, die Sie verbreiten möchten.
• Klicken Sie auf das Werkzeug Verbreiten.
• Markieren Sie das Kontrollkästchen Zielentfernung auf der Registerkarte Werkzeug.

Zeichnen Sie eine gerade Linie, entlang der die Komponenten verteilt werden sollen. Der erste Klick definiert den ersten Punkt der Linie, der zweite Klick den zweiten Punkt der Linie.

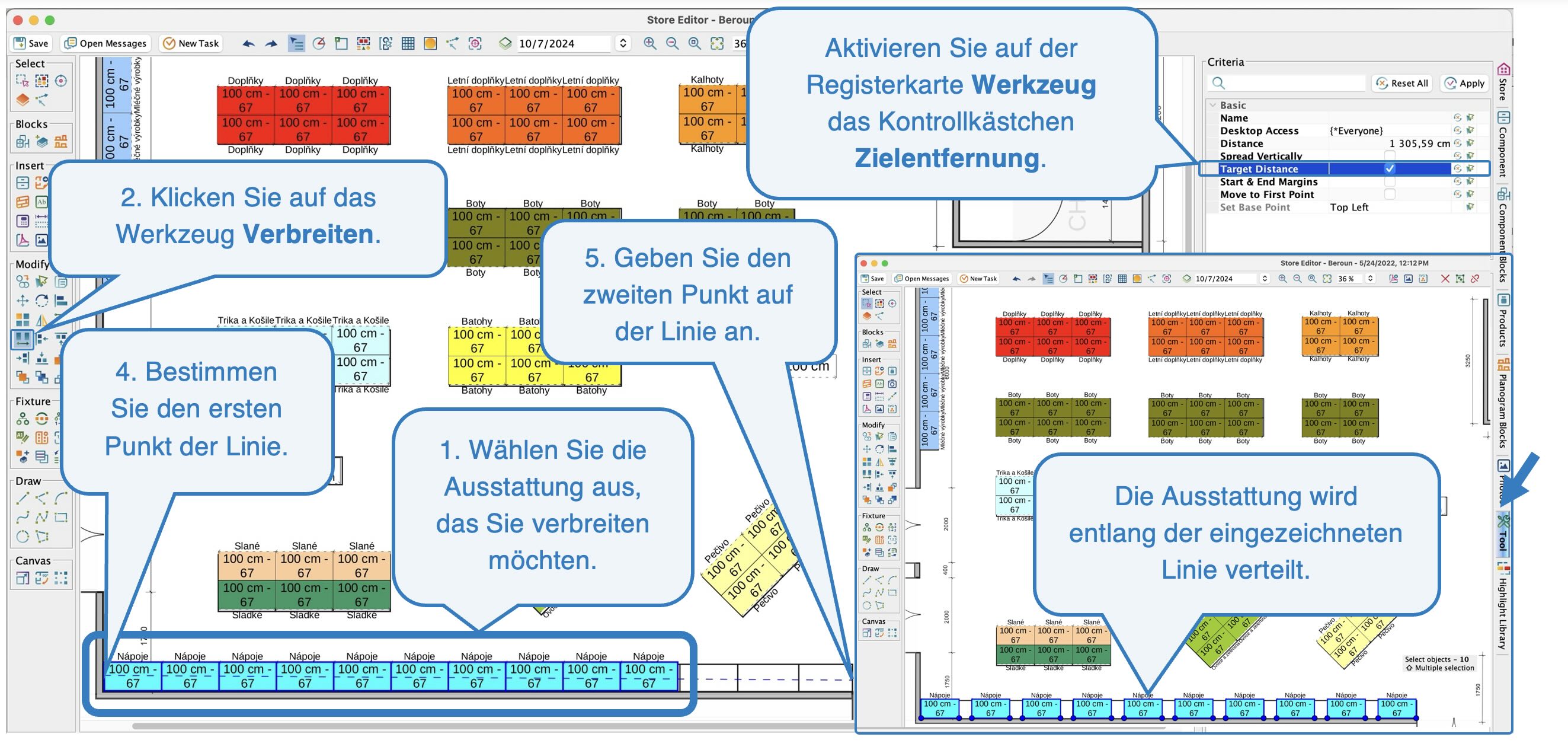

Verbreiten - Zielentfernung

b) Benutzerdefinierte Abstände

1. Markieren Sie die Komponenten, die Sie verbreiten möchten.
2. Klicken Sie auf das Werkzeug Verbreiten.
3. Deaktivieren Sie das Kontrollkästchen Zielentfernung auf der Registerkarte Werkzeug.

ENTWEDER

1. Geben Sie einen Abstand ein, der die Größe der Entfernung angibt.

ODER

1. Zeichnen Sie eine gerade Linie, um die Größe des Abstands anzugeben.

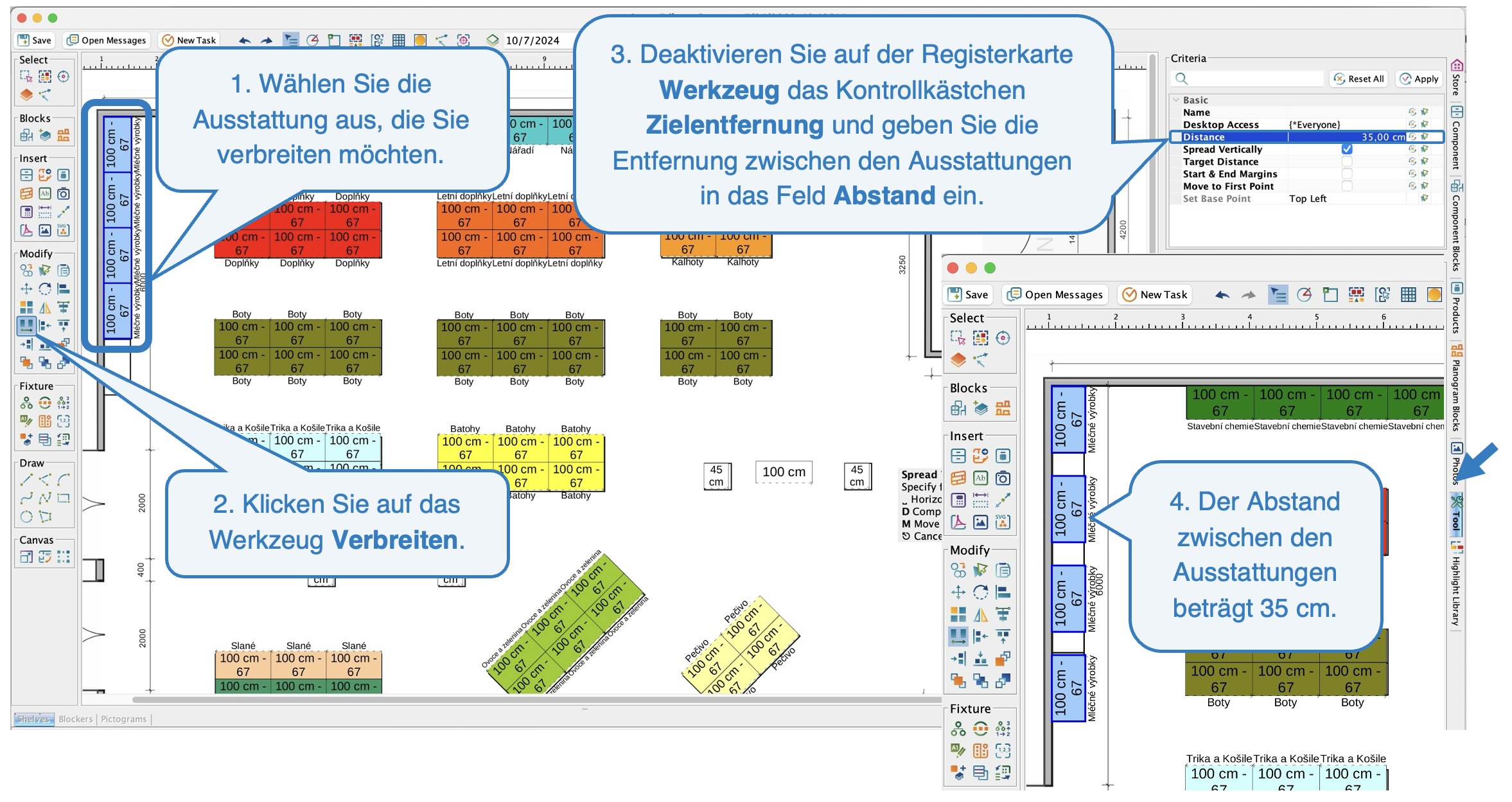

Benutzerdefinierte Abstände

Eigenschaften des Verbreitungswerkzeugs

• • Abstand - gibt den Abstand zwischen den Befestigungen an. Füllen Sie dieses Feld aus, wenn Sie einen eigenen Abstand angeben wollen (Beispiel b).
  • Vertikal verteilen  - wenn dieses Kästchen angekreuzt ist, werden die Ausstattungen vertikal angeordnet. Wenn Sie eine horizontale Verteilung benötigen, deaktivieren Sie das Kontrollkästchen.
  • Zielentfernung - wird verwendet, um eine gerade Linie zu zeichnen, entlang der die Ausstattungen verteilt werden sollen (Beispiel a). Dies ist z.B. nützlich, wenn Sie die Ausstattungen entlang der Wand verteilen müssen - Sie zeichnen eine gerade Linie, die die Wand folgt, und die Ausstattungen werden entlang dieser Linie verteilt.
  • Start- und Endränder - wenn dieses Kontrollkästchen aktiviert ist, werden über dem ersten und unter dem letzten Ausstattung Ränder hinzugefügt, deren Größe dem Abstand zwischen den anderen Ausstattungen entspricht.
  • Zum ersten Punkt verschieben - wenn das Kästchen markiert ist, bewegen sich die Ausstattungen mit dem ersten Klick zu dem von Ihnen angegebenen Punkt.
  • Basispunkt festlegen - wenn das Kontrollkästchen Zum ersten Punkt verschieben aktiviert ist, können Sie hier die Position des angegebenen Punktes festlegen.

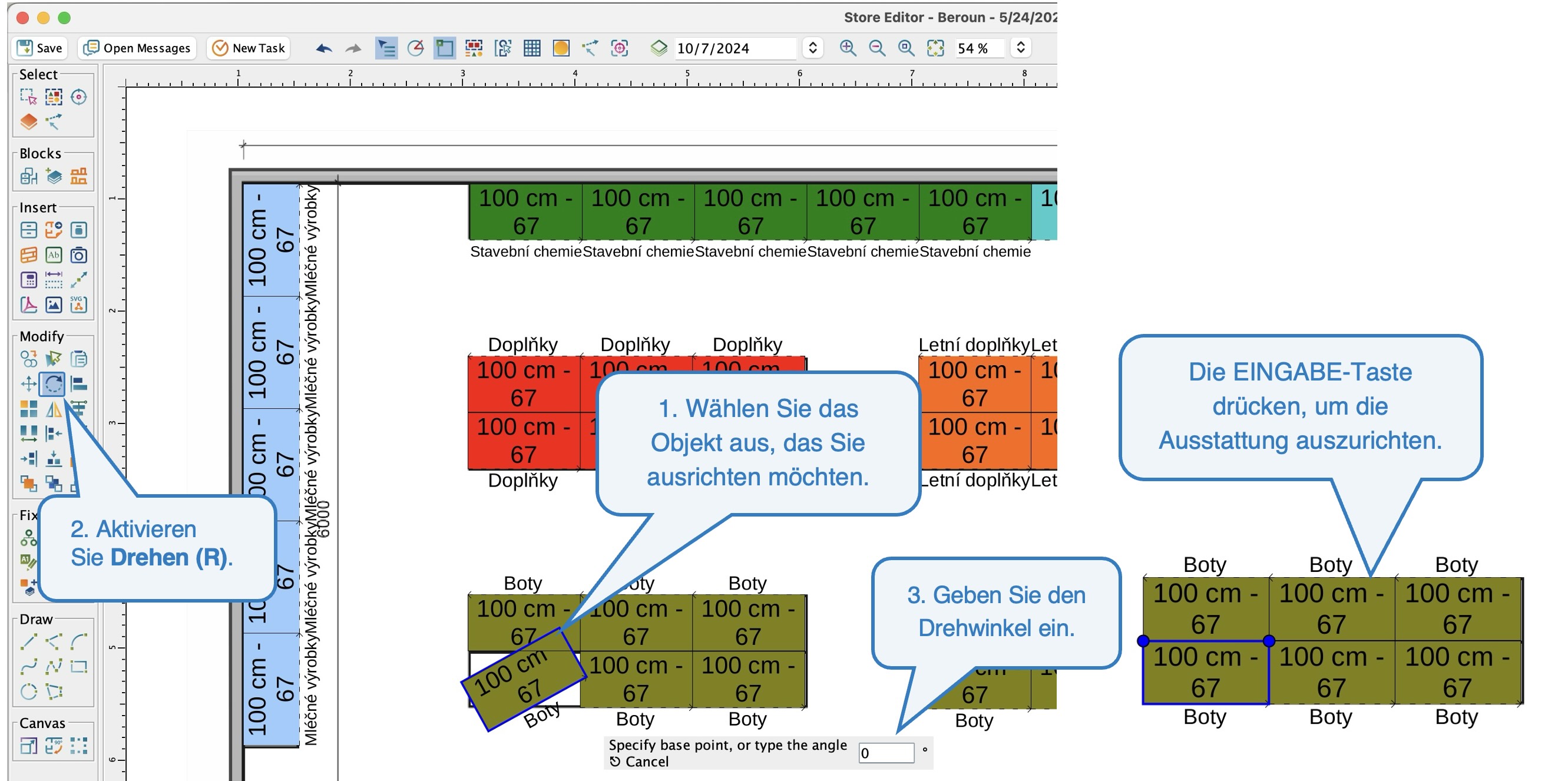

Ausrichten oben / unten / rechts / links

Die Werkzeuge werden verwendet, um in eine gewünschte Richtung auszurichten, ohne dass die Ausstattung gedreht werden muss.

1. Markieren Sie die Ausstattung, die Sie ausrichten möchten.
2. Wählen Sie das entsprechende Ausrichtungswerkzeug.
3. Drücken Sie Enter.

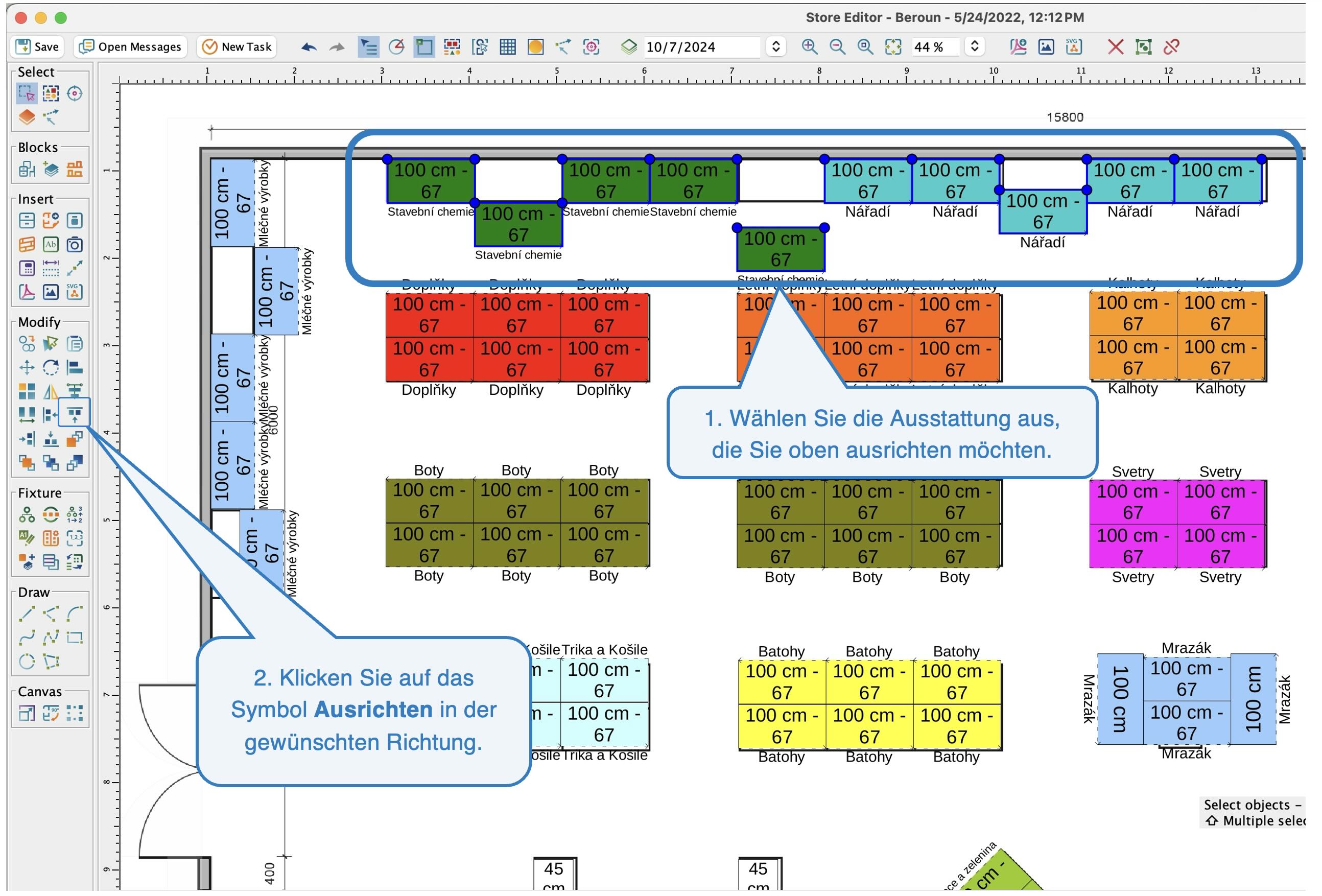

Auswahl der Ausrichtungswerkzeug

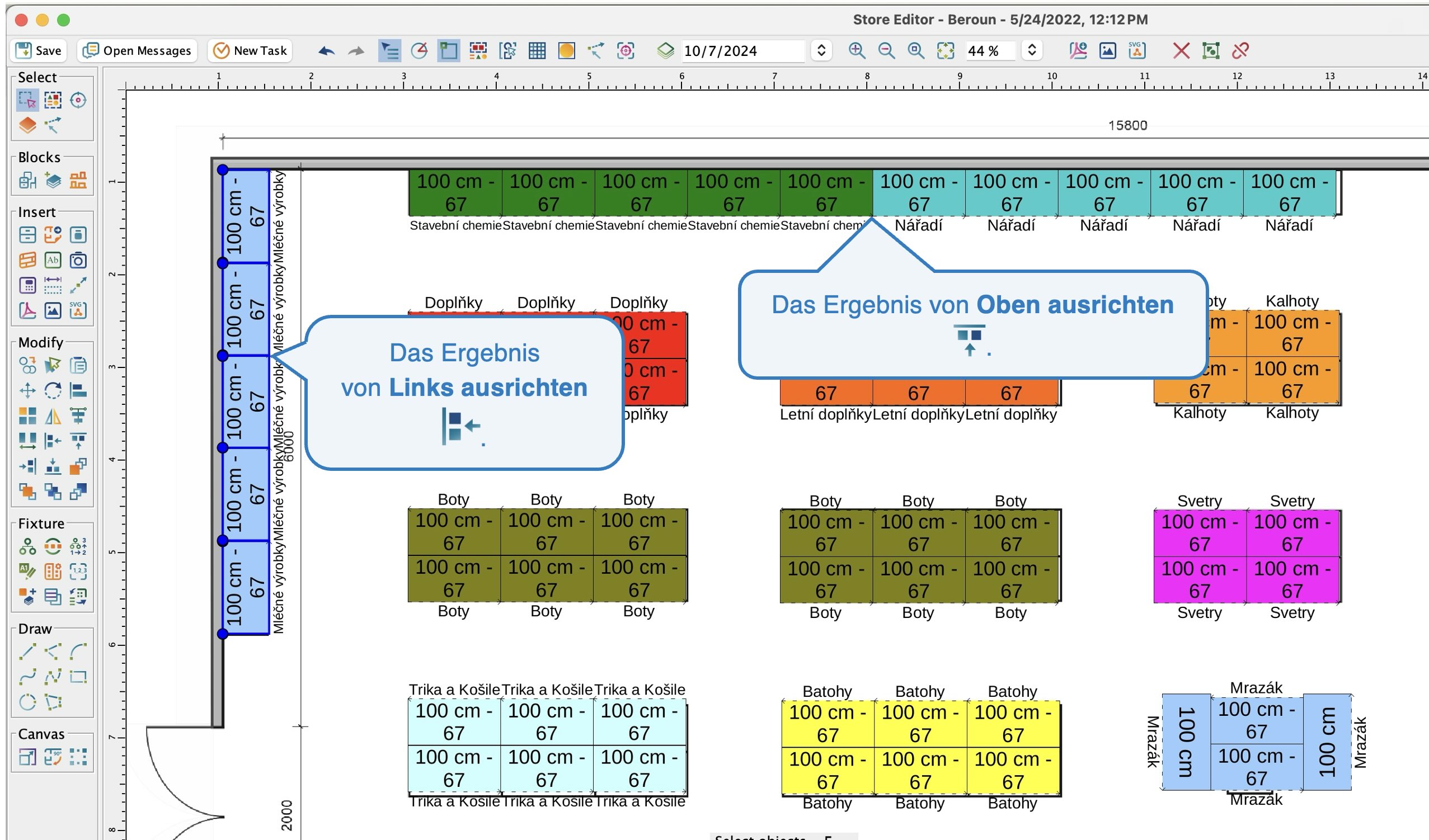

Ergebnisse der Ausrichtungswerkzeuge

Nach vorne stellen / Ebene nach vorne / Ebene nach hinten / Nach hinten stellen

Verwenden Sie diese Werkzeuge, um die Ebenenreihenfolge von sich überlappenden Komponenten zu ändern.

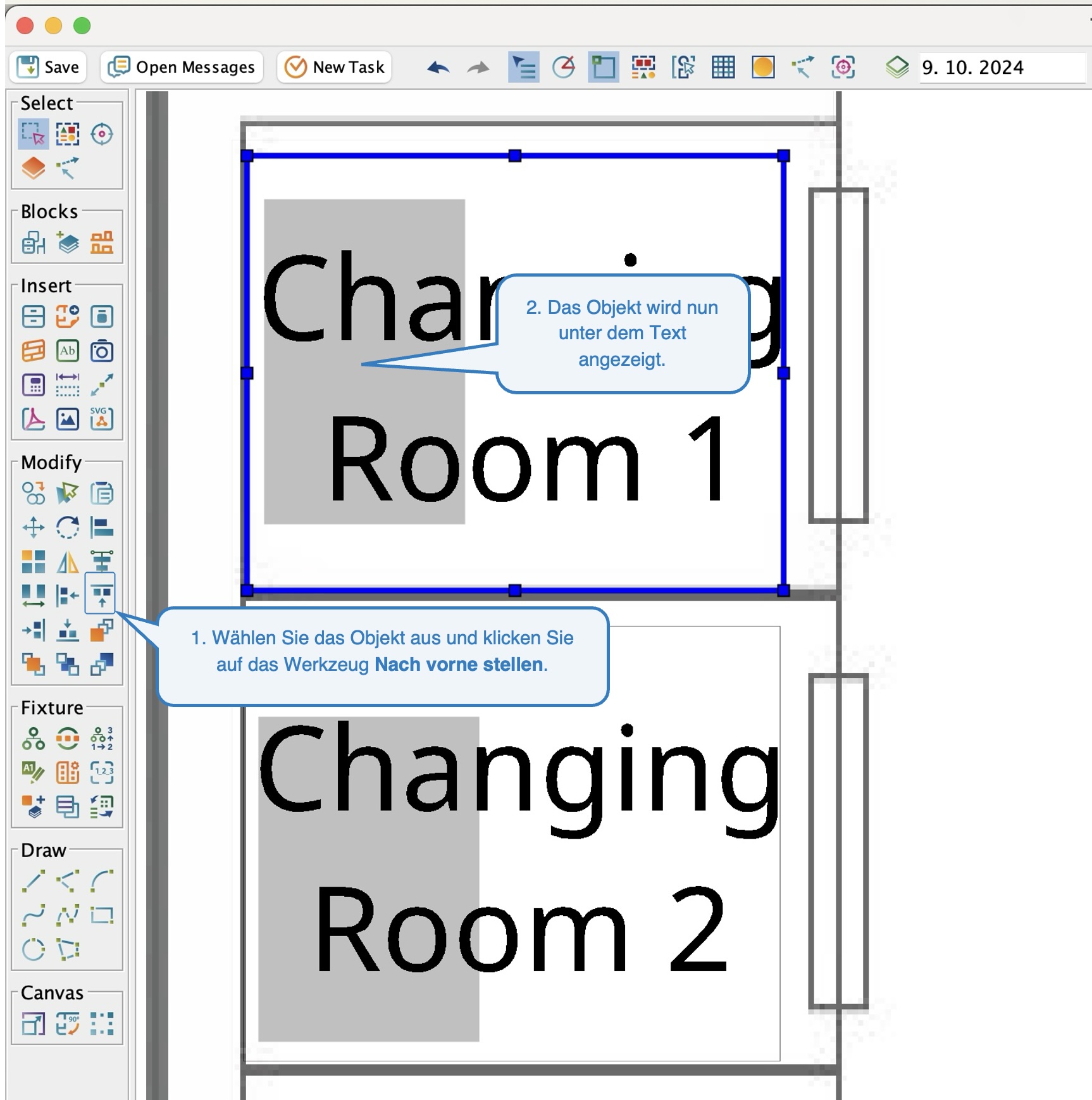

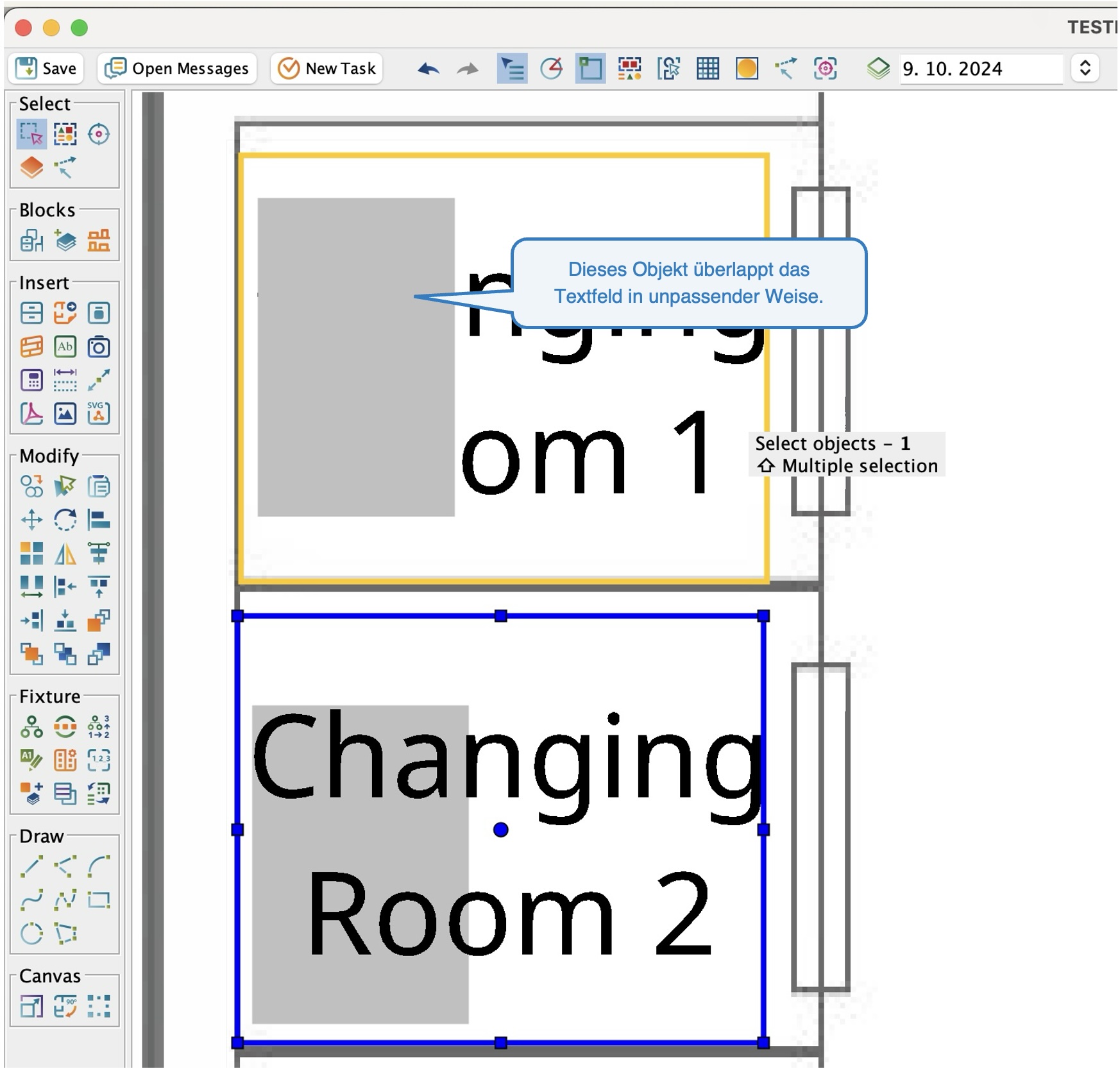

Änderung der Komponenten, die sich überlappen 1

Änderung der Komponenten, die sich überlappen 2

Wir empfehlen Ihnen, sich die Shortcuts für die Funktionen zu merken, die Sie häufig verwenden. Das erleichtert Ihnen die Arbeit im Filial-Editor. Alle Tastaturkürzel im Filial-Editor sind in der Liste der Tastaturkürzel des Filial-Editors aufgeführt.

Weitere nützliche Funktionen

Polar (Shift+P)

Wenn diese Funktion aktiviert ist, werden Ausstattungen oder Komponenten in Standardwinkeln (Vielfache von 15) eingefügt, kopiert oder gedreht. So können Komponenten beispielsweise parallel eingefügt oder um genau 90° gedreht werden.

Snap (Shift+S)

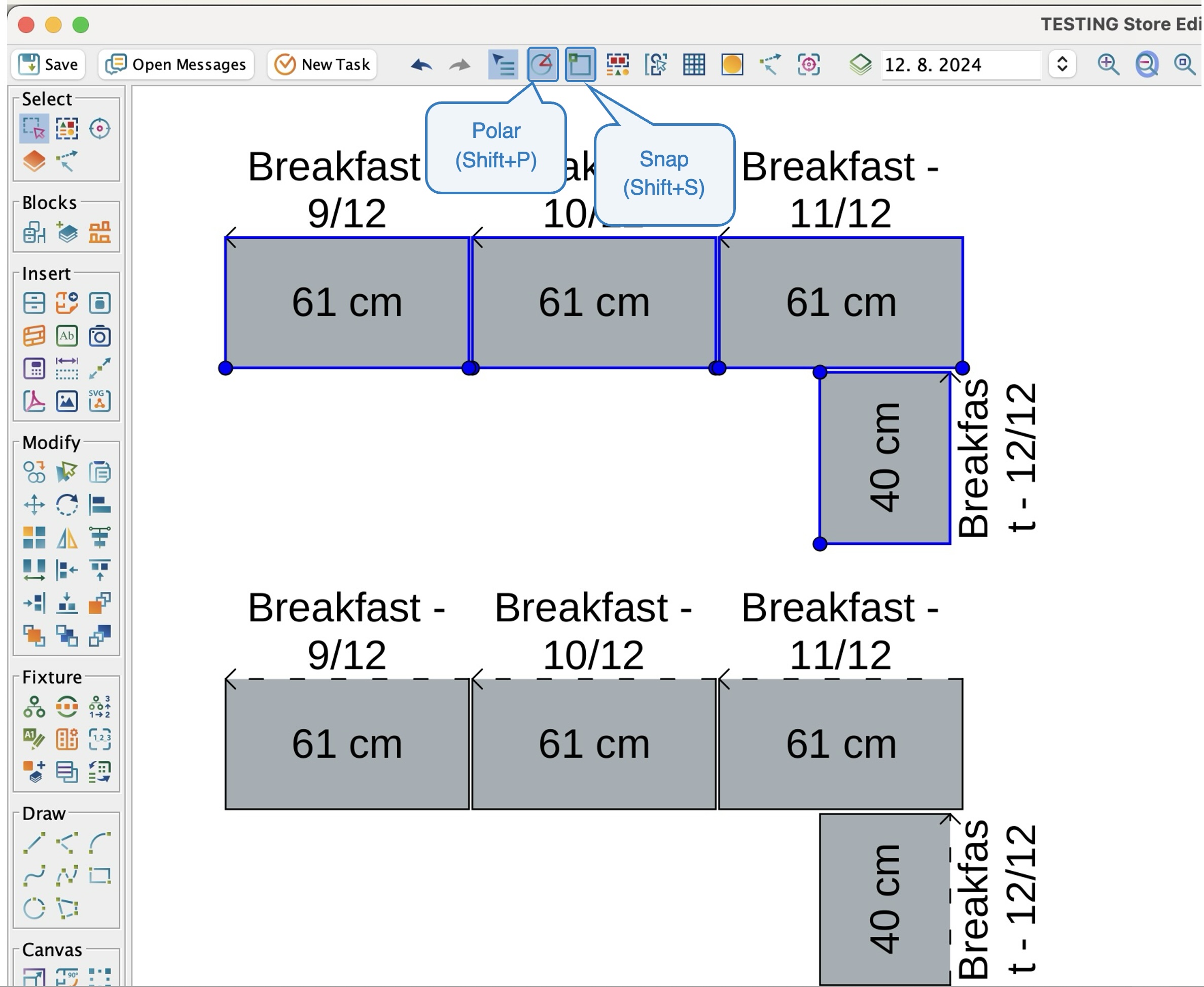

Polar und Snap
