Sie können Produkte oder andere Komponenten im Planogramm verschieben, kopieren, drehen und vieles mehr. Dieses Handbuch bietet einen Überblick über die Aktionen, mit denen Produkte oder andere Komponenten in einem Planogramm im freien Stil bearbeitet werden können.

Alle Werkzeuge zur Bearbeitung des Planogramm-Layouts im freien Stil befinden sich in der Symbolleiste links im Bereich Anpassen.

Mit den Werkzeugen im Panel können Sie die angegebenen Änderungen an allen Komponenten vornehmen, die Sie im Planogramm markiert haben. So können Sie z.B. eine Gruppe von mehreren Produkten bearbeiten.

Sektion ändern

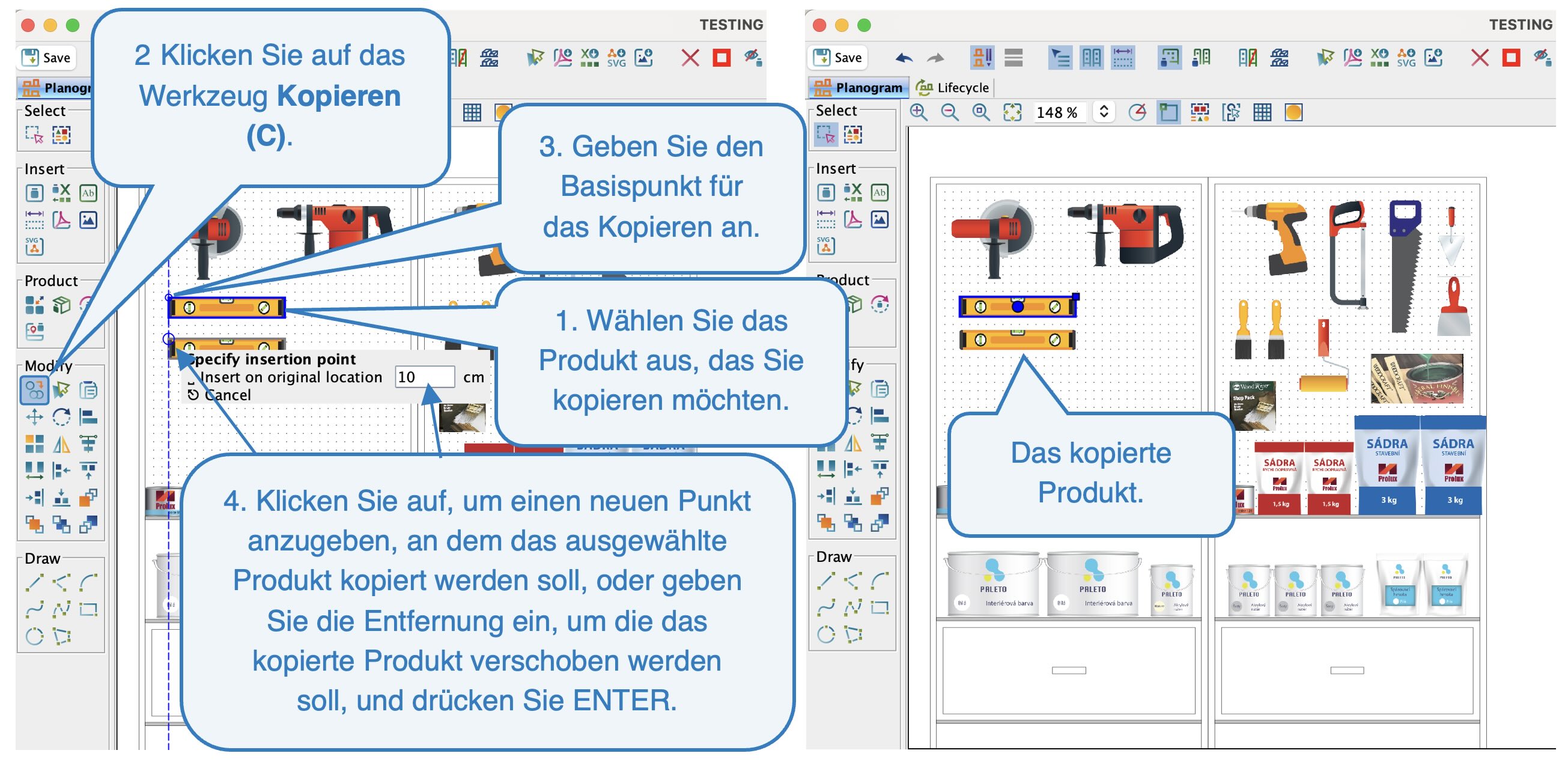

Kopieren (C)

Kopiert die ausgewählten Produkte.

Kopieren von Produkten

1. Wählen Sie die Produkte aus, die Sie kopieren möchten.
2. Klicken Sie auf das Symbol Kopieren oder drücken Sie die Taste C.
3. Geben Sie den Startpunkt des Kopiervorgangs an. Dies kann z.B. die Ecke des zu kopierenden Produkts sein.
4. Klicken Sie auf, um anzugeben, wohin die Produkte kopiert werden sollen.
5. Um den Kopiervorgang abzubrechen, drücken Sie ESC.

Kopieren von Komponenten in einem bestimmten Abstand

Diese Option kann nützlich sein, wenn die Produkte einen bestimmten Abstand voneinander haben sollen.

1. Wählen Sie die Produkte aus, die Sie kopieren möchten.
2. Klicken Sie auf das Symbol Kopieren oder drücken Sie C.
3. Geben Sie den Startpunkt für das Kopieren an und verschieben Sie die Produkte in die Richtung, in die sie kopiert werden sollen.
4. Geben Sie den Abstand zwischen den kopierten Produkten und den Originalprodukten ein. Drücken Sie dann ENTER.
5. Um den Kopiervorgang abzubrechen, drücken Sie ESC.

Kopieren von Produkten

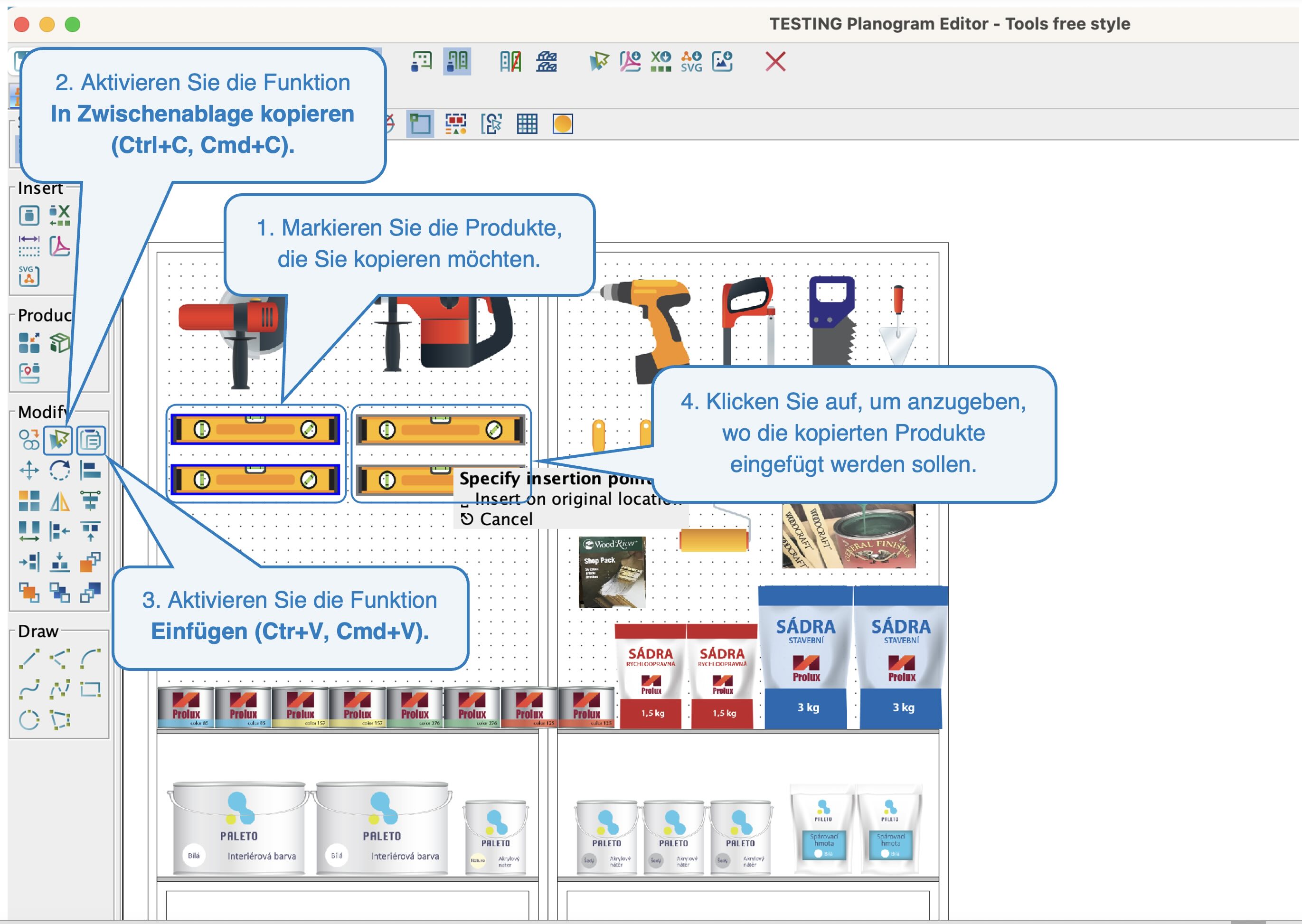

In die Zwischenablage kopieren (Ctrl+C, Cmd+C)

Mit diesem Werkzeug können Sie das ausgewählte Produkt in die Zwischenablage des Systems kopieren, um es dann mit der Funktion Einfügen (Ctrl+V or Cmd+V).

Einfügen (Ctrl+V, Cmd+V)

Ermöglicht das Einfügen von Produkten, die zuvor in die Zwischenablage kopiert wurden.

In die Zwischenablage kopieren und einfügen

Bewegen (M)

Mit diesem Werkzeug können Sie die eingefügten Produkte verschieben.

Es gibt mehrere Möglichkeiten, Produkte zu bewegen.

Bewegung mit dem Griff

1. Klicken Sie auf den blauen Kreis in der Mitte des Produkts.
2. Der zweite Klick gibt an, wohin das Produkt verschoben werden soll.

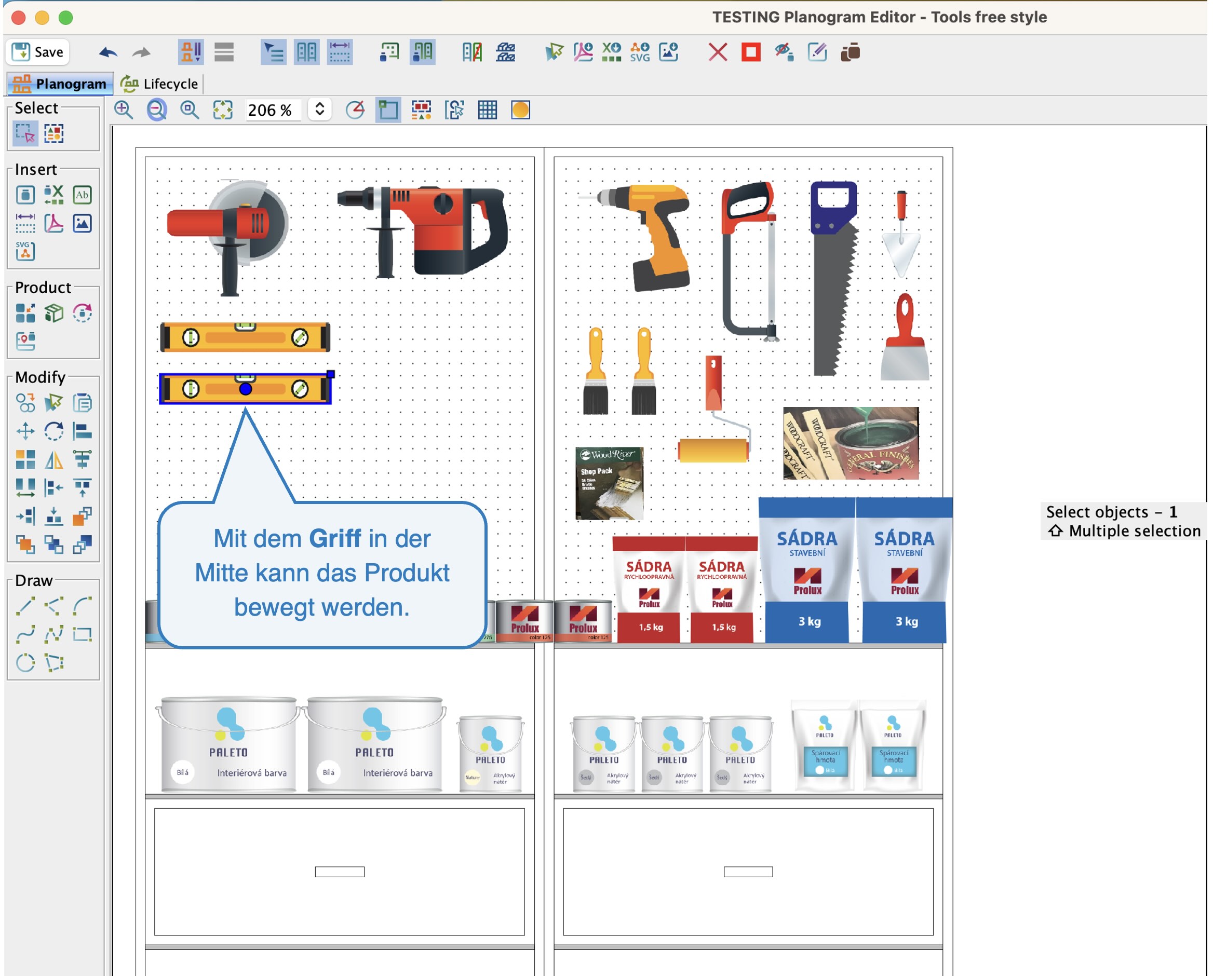

Bewegung mit dem Griff

Bewegung mit Pfeilen

Sie können die ausgewählten Produkte auch mit den Pfeiltasten auf der Tastatur verschieben.

Bewegung mit dem Werkzeug Bewegen

1. Wählen Sie die Produkte aus, die Sie verschieben möchten.
2. Klicken Sie auf das Symbol Bewegen oder drücken Sie M.
3. Klicken Sie, um zu bestimmen, wo die Bewegung beginnt (z. B. an der Ecke des Produkts).
4. Klicken Sie darauf, wohin die Produkte verschoben werden sollen.

Um die angegebene Entfernung sich bewegen

1. Wählen Sie die Produkte aus, die Sie verschieben möchten.
2. Klicken Sie auf das Symbol Bewegen oder drücken Sie M.
3. Klicken Sie auf den Startpunkt der Bewegung (z.B. auf die Ecke des Produkts) und bewegen Sie das Produkt in die gewünschte Richtung.
4. Geben Sie den Abstand ein, um den die Produkte verschoben werden sollen, und drücken Sie ENTER.

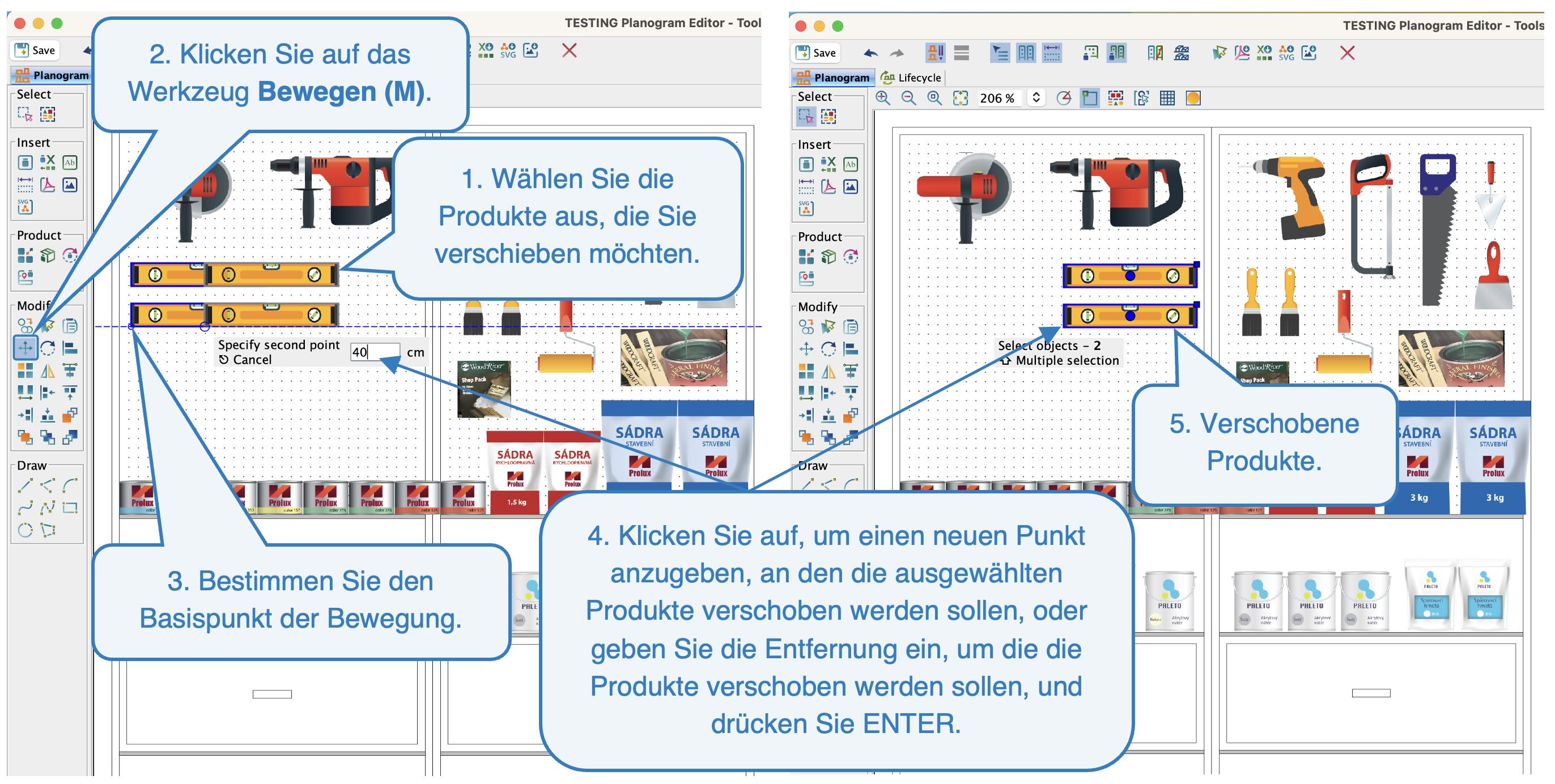

Werkzeug bewegen

Sie können die Snap-Funktion aktivieren, die das Verbinden eines Produkts mit einem anderen Produkt erleichtert.

 Wenn Sie die Produkte z.B. parallel verschieben wollen, aktivieren Sie die Polar-Funktion. Mit dieser Funktion können Produkte nur innerhalb von Standardwinkeln (Vielfache von 15) bewegt werden.

Drehen (R)

Mit dieser Funktion können die in das Planogramm eingefügten Komponenten gedreht werden.

Um Produkte zu drehen, verwenden Sie das Werkzeug Drehen und Positionieren (Shift+R) im Abschnitt Produkt oder die Eigenschaft Paketdrehung auf der Registerkarte Komponente. Verwenden Sie dieses Werkzeug (Drehen - R), um nur andere Komponenten im Planogramm zu drehen, z. B. ein PDF oder ein Bild.

In Quant gibt es verschiedene Möglichkeiten, Komponenten zu drehen. Jede Option kann in einer bestimmten Situation nützlich sein.

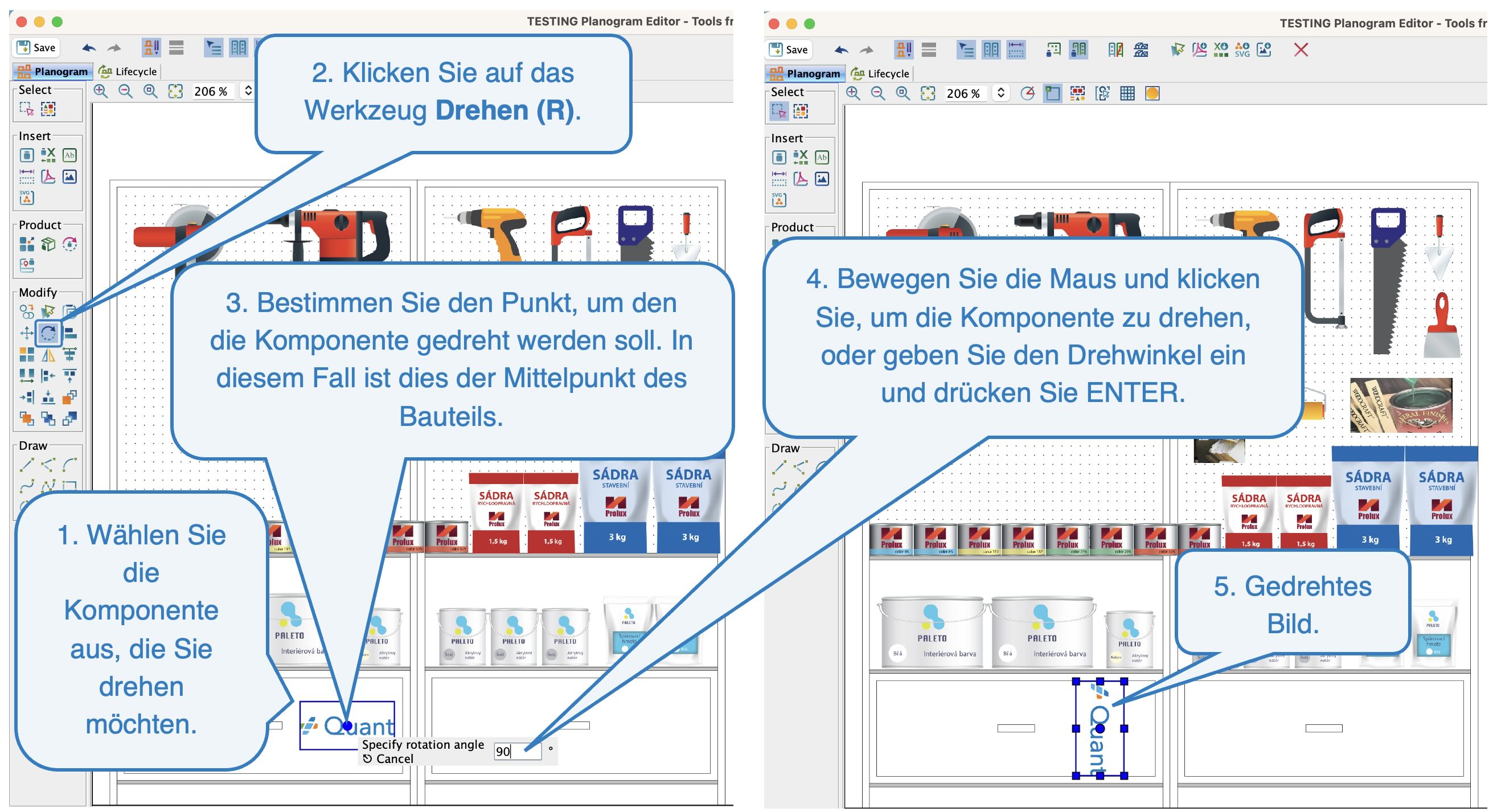

Manuelles Drehen

1. Wählen Sie die Komponenten aus, die Sie drehen möchten
2. Klicken Sie auf das Symbol Drehen oder drücken Sie R.
3. Geben Sie den Punkt an, um den die ausgewählten Komponenten gedreht werden sollen.
4. Bewegen Sie die Maus, um die Objekte zu drehen.
5. Klicken Sie auf, um die Drehung zu beenden, und die Komponenten werden gedreht.

Wenn Sie Komponenten um einen Standardwinkel (Vielfaches von 15) drehen möchten, empfehlen wir die Funktion Polar.

Drehung um einen bestimmten Winkel mit Wahl des Basispunktes

Wenn Sie den Winkel kennen, um den die Komponenten gedreht werden sollen, können Sie ihn beim Drehen angeben.

1. Wählen Sie die Komponenten aus, die Sie drehen möchten.
2. Klicken Sie auf das Symbol Drehen oder drücken Sie R.
3. Geben Sie den Punkt an, um den die ausgewählten Komponenten gedreht werden sollen.
4. Definieren Sie einen Winkel, um den sich die Komponenten drehen sollen.
5. Drücken Sie ENTER.

Drehung um einen bestimmten Winkel in Bezug auf den Basispunkt

Drehen um einen bestimmten Winkel ohne Auswahl des Basispunkts

Eine weitere Möglichkeit der Drehung besteht darin, den Winkel ohne Auswahl des Basispunktes festzulegen. In diesem Fall wird das Objekt um seinen Mittelpunkt gedreht und der Drehwinkel wird aus der Standardposition des Objekts berechnet. Wenn Sie also den Winkel auf 0 setzen, wird die Komponente so gedreht, als wäre sie neu in das Planogramm eingefügt worden. Diese Funktion kann vor allem in Situationen verwendet werden, in denen eine zufällig gedrehte Komponente schnell ausgerichtet werden soll.

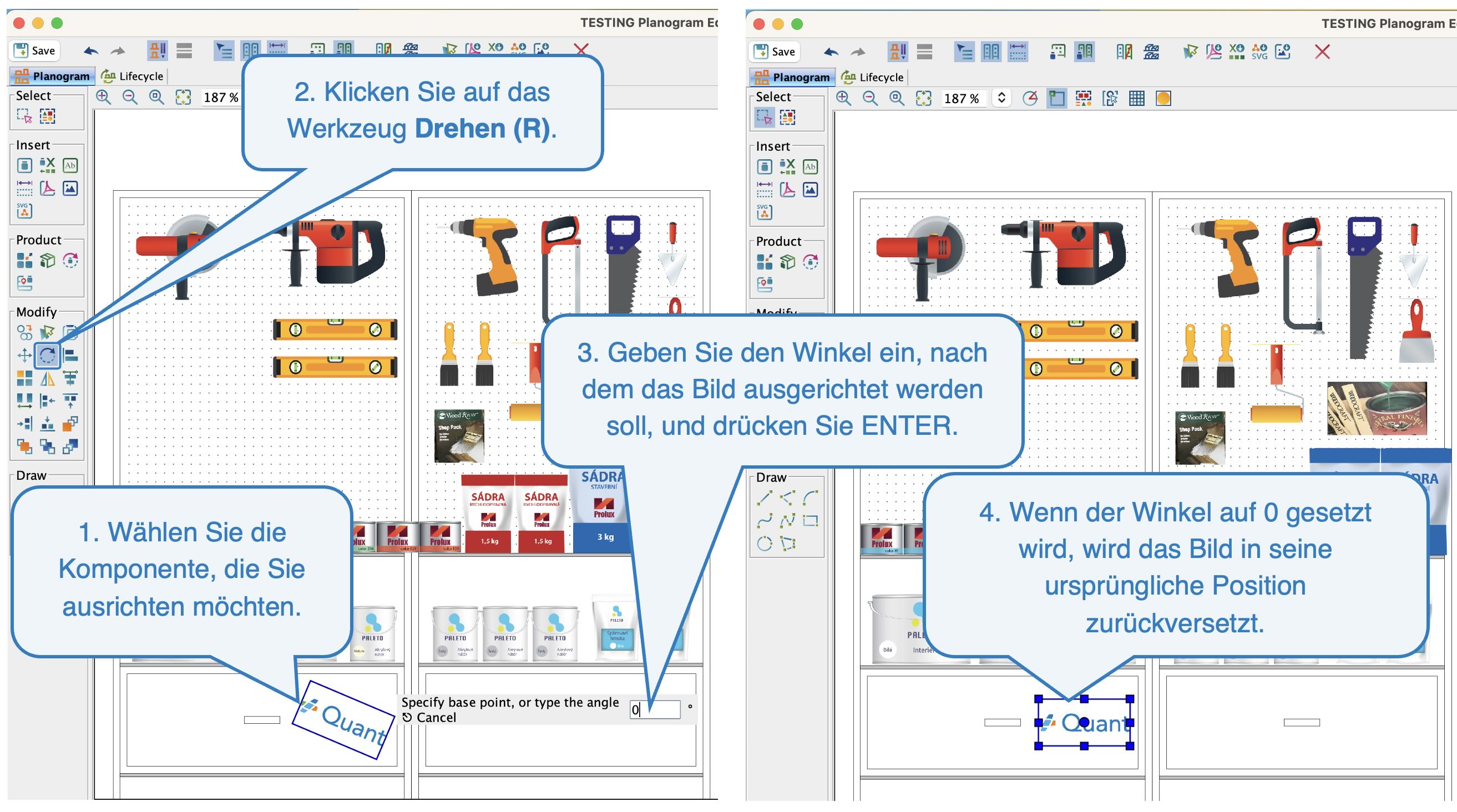

Drehung um einen Winkel ohne Basispunkt

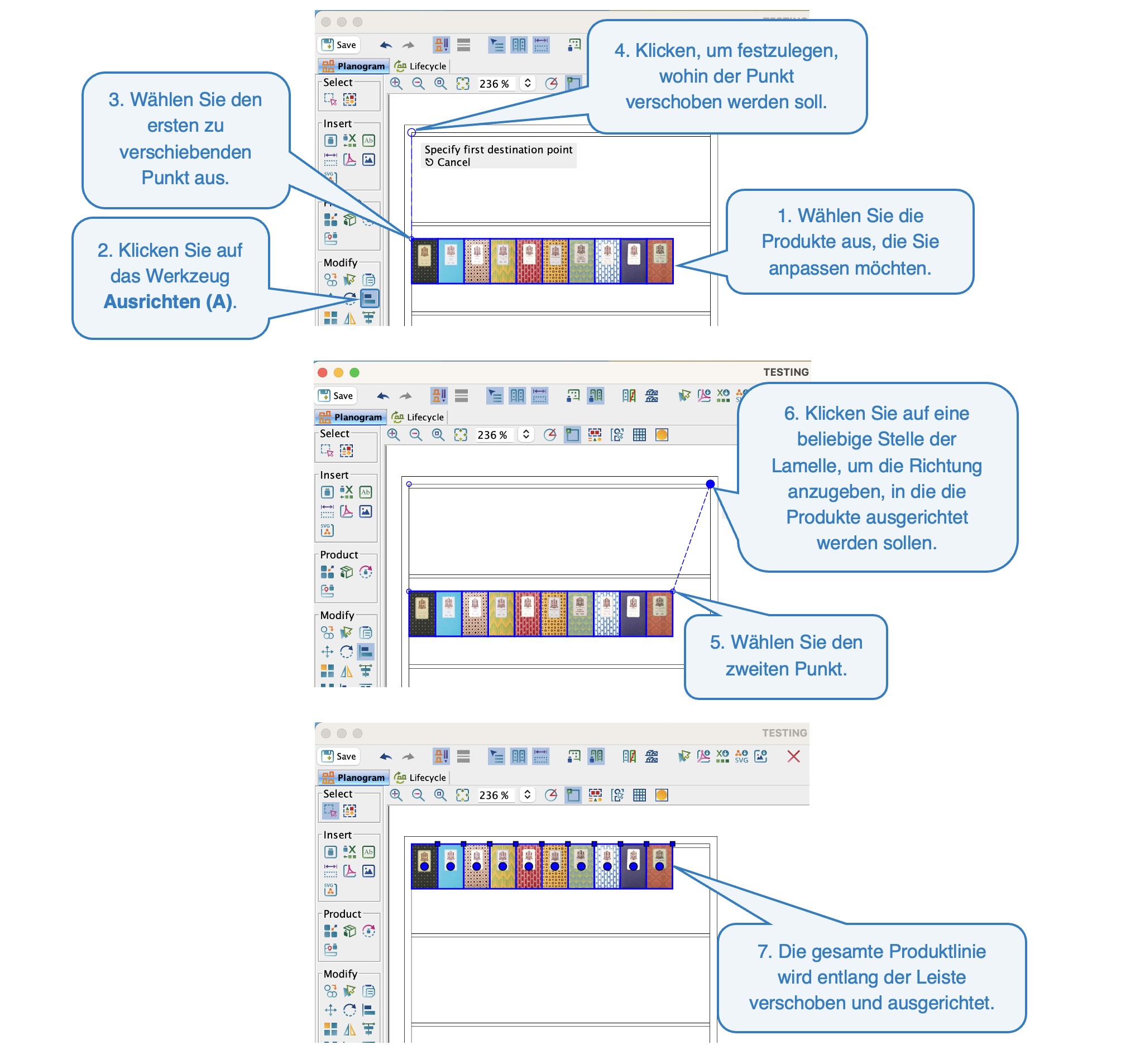

Ausrichten (A)

Mit diesem Werkzeug können Sie Produkte z. B. an den Rändern von Ausstattungen, Regalen, Blockern oder anderen Komponenten ausrichten.

Die folgenden Abbildungen zeigen, wie Sie Komponenten entlang einer Lamelle in einem Hängesystem ausrichten können. Markieren Sie zunächst alle Produkte, die Sie ausrichten möchten, und klicken Sie dann auf das Werkzeug Ausrichten in der Symbolleiste oder drücken Sie die Taste A.

Ausrichten

Rechteckiges Feld

Mit diesem Werkzeug können Sie schnell mehrere identische Produkte neben- oder untereinander einfügen. Sie können auch vertikale oder horizontale Abstände zwischen den Produkten definieren.

1. Wählen Sie das Standardprodukt aus, das Sie kopieren möchten.
2. Klicken Sie auf das Symbol Rechteckiges Feld.
3. Definieren Sie die Eigenschaften des rechteckigen Feldes.
   • Basispunkt - gibt die Position des markierten Produkts an.
   • Spalten/Zeilen - geben Sie die Anzahl der Spalten und Zeilen an, die Sie für das ausgewählte Produkt erstellen möchten.
   • Horizontale/Vertikale Lücke - hier geben Sie an, wie viel Platz zwischen den neu erstellten Produkten eingefügt werden soll.

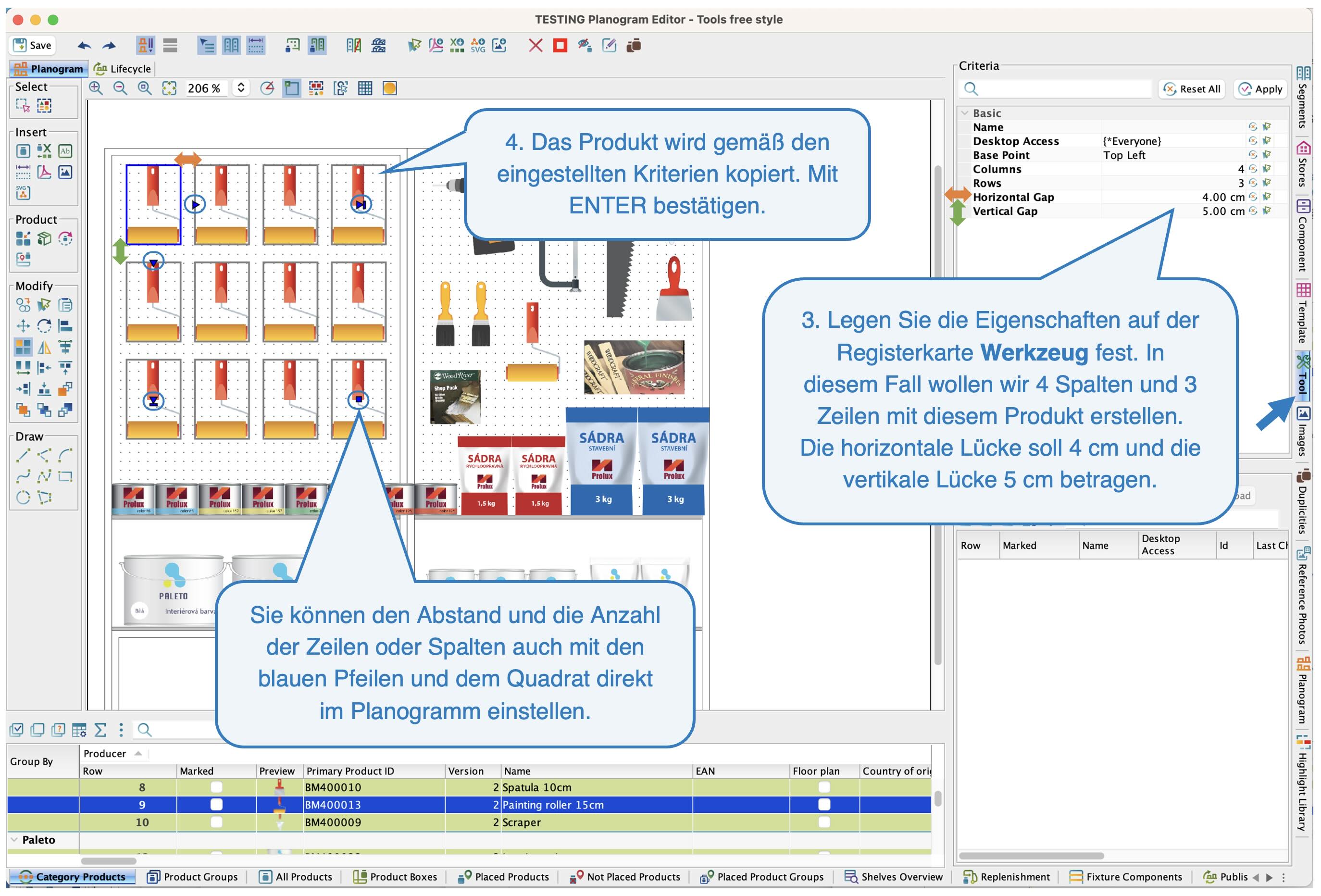

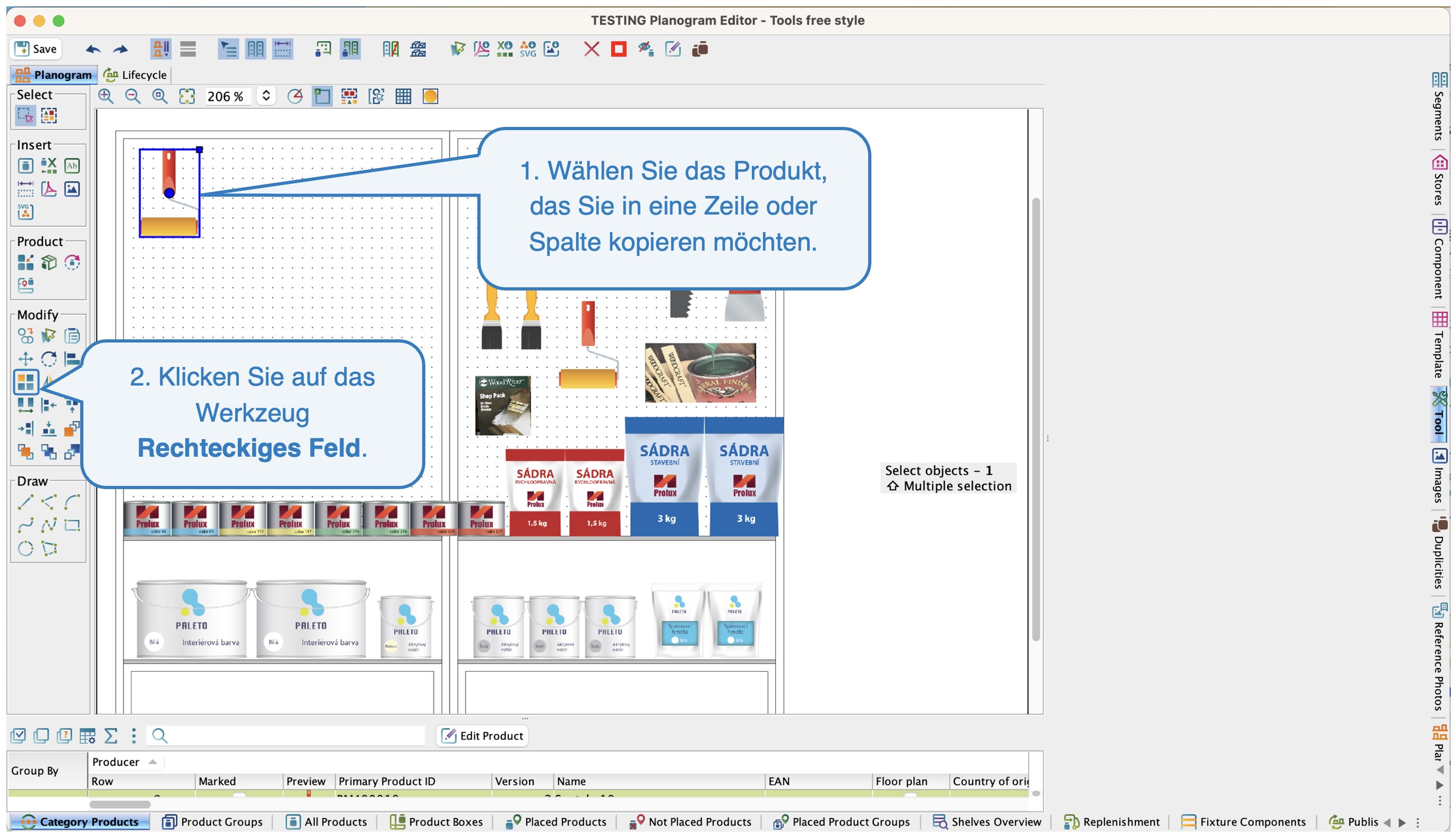

Rechteckiges Feld 1

Rechteckiges Feld 2

Spiegelkopie

Mit dem Werkzeug Spiegelkopie können Sie ein ausgewähltes Produkt mit 2 Spiegelpunkten spiegeln.

1. Markieren Sie die Produkte, die Sie spiegeln möchten.
2. Wählen Sie das Werkzeug Spiegelkopie.
3. Klicken Sie auf den ersten Basisspiegelpunkt.
4. Klicken Sie auf den zweiten Spiegelpunkt. In diesem Fall handelt es sich um eine horizontale Spiegelung. Es ist auch möglich, ein Bauteil unter einem bestimmten Winkel zu spiegeln.

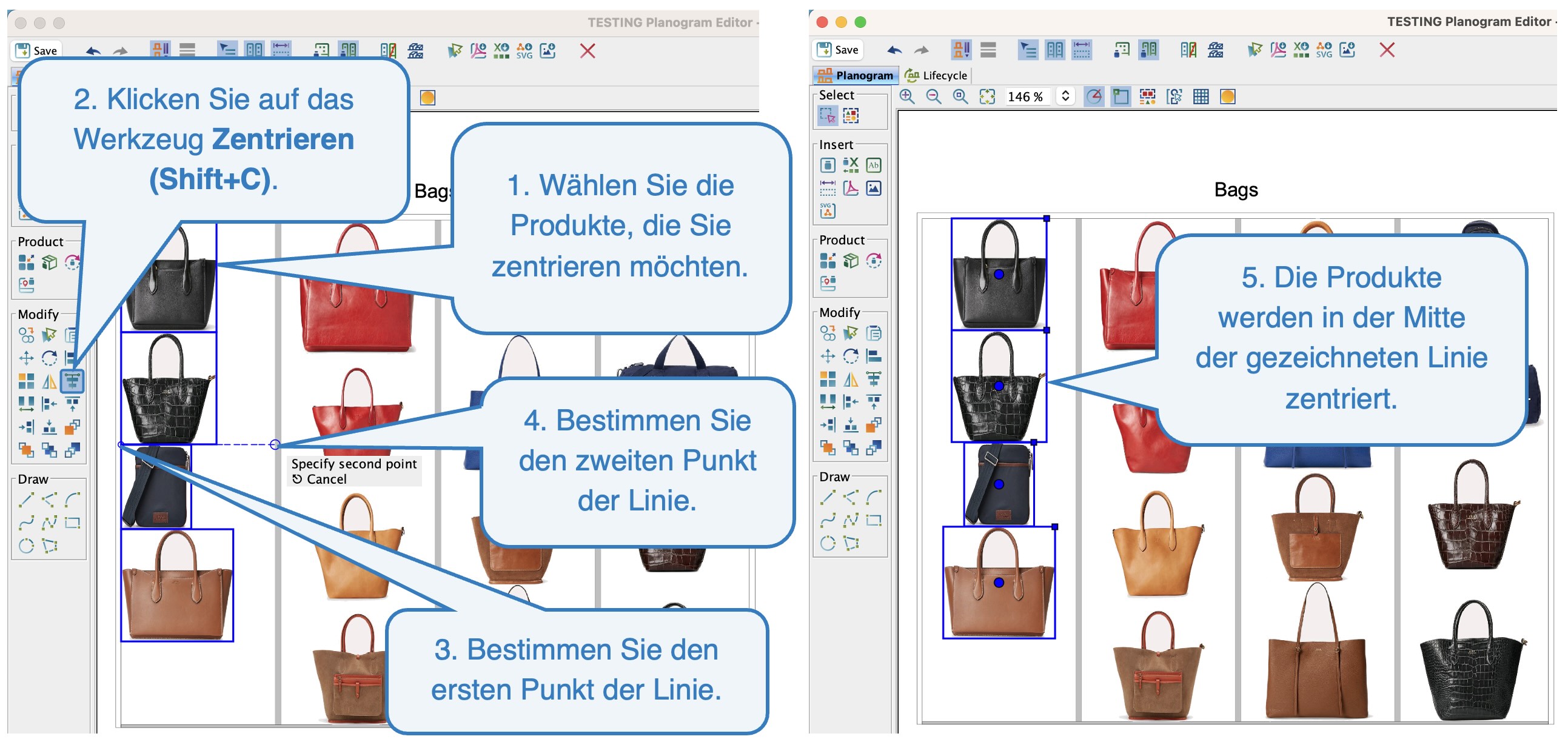

Zentrieren (Shift+C)

Das Werkzeug wird zum Zentrieren von Produkten verwendet, z. B. wenn die Produkte in der Mitte der Vorrichtung zentriert werden müssen oder wenn sie zwischen den Ausstattungsblocker zentriert werden müssen...

1. Markieren Sie die Produkte, die Sie zentrieren möchten.
2. Aktivieren Sie das Werkzeug Zentrieren (Shift+C).
3. Zeichnen Sie eine Linie, um die Produkte in der Mitte dieser Linie zu zentrieren. Der erste Klick bestimmt den ersten Punkt der Linie und der zweite Klick den zweiten Punkt.

Zentrieren

Um eine gerade Linie zu zeichnen, aktivieren Sie die Polar Funktion.

Verbreiten

Mit diesem Werkzeug können Sie Produkte in regelmäßigen Abständen platzieren. Sie können die Produkte gleichmäßig auf dem Regal verteilen, ohne jedes Produkt manuell verschieben zu müssen, oder Sie können den Abstand zwischen den Produkten angeben.

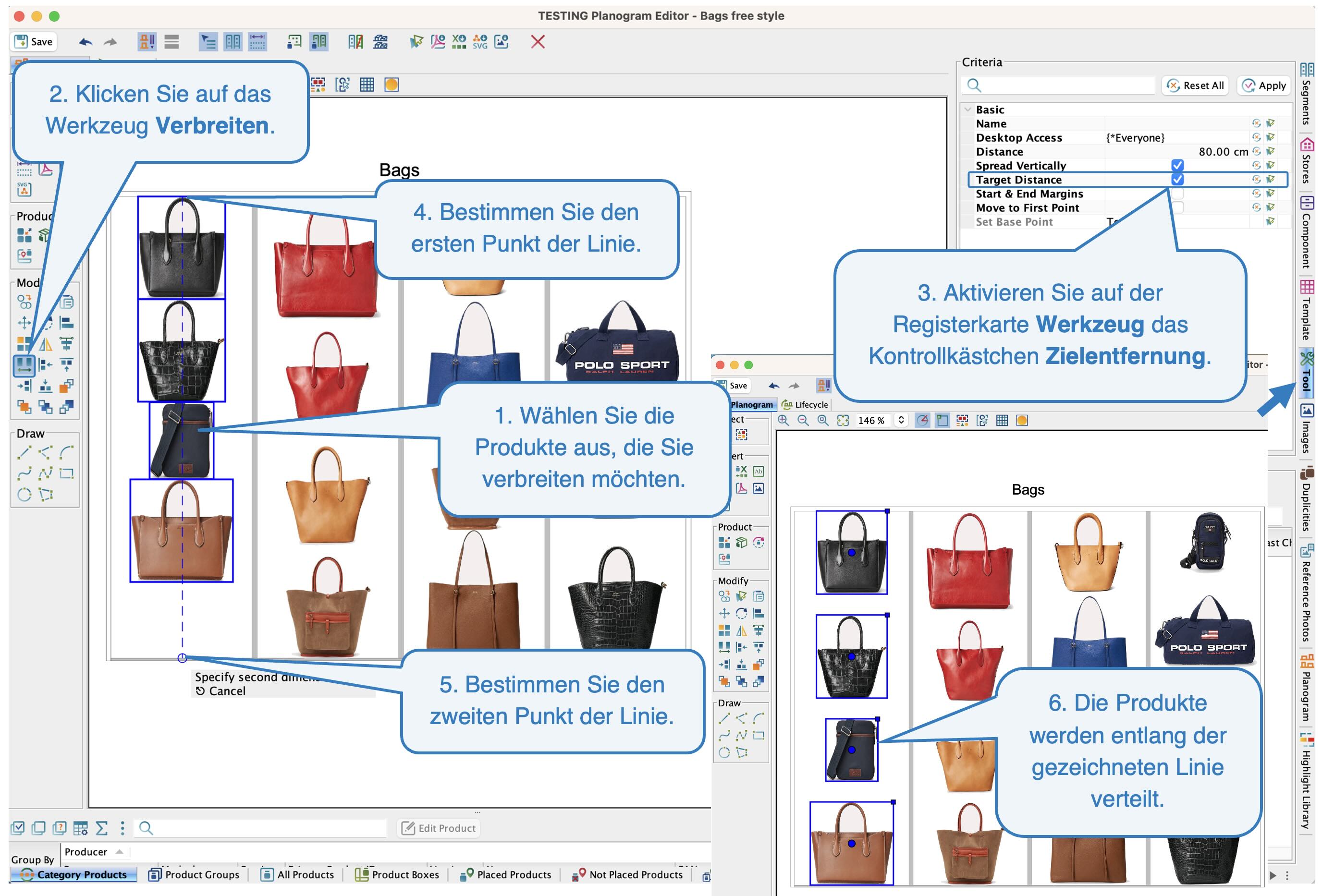

a) Zielentfernung

1. Markieren Sie die Produkte, die Sie verteilen möchten
2. Klicken Sie auf das Werkzeug Verbreiten.
3. Aktivieren Sie das Kontrollkästchen Zielentfernung auf der Registerkarte Werkzeug.
4. Zeichnen Sie eine gerade Linie, entlang der die Produkte verteilt werden sollen. Der erste Klick bestimmt den ersten Punkt der Linie, der zweite Klick den zweiten Punkt der Linie.

Verbreiten - Zielentfernung

Um eine gerade Linie zu zeichnen, aktivieren Sie die Polar Funktion.

b) Eigene Abstände

1. Markieren Sie die Produkte, die Sie verbreiten möchten.
2. Klicken Sie auf das Werkzeug Verbreiten.
3. Deaktivieren Sie das Kontrollkästchen Zielentfernung auf der Registerkarte Werkzeug.

ENTWEDER

1. Geben Sie einen Abstand ein, der die Größe der Abstände angibt.

ODER

1. Zeichnen Sie eine gerade Linie, um die Größe der Abstände anzuzeigen.

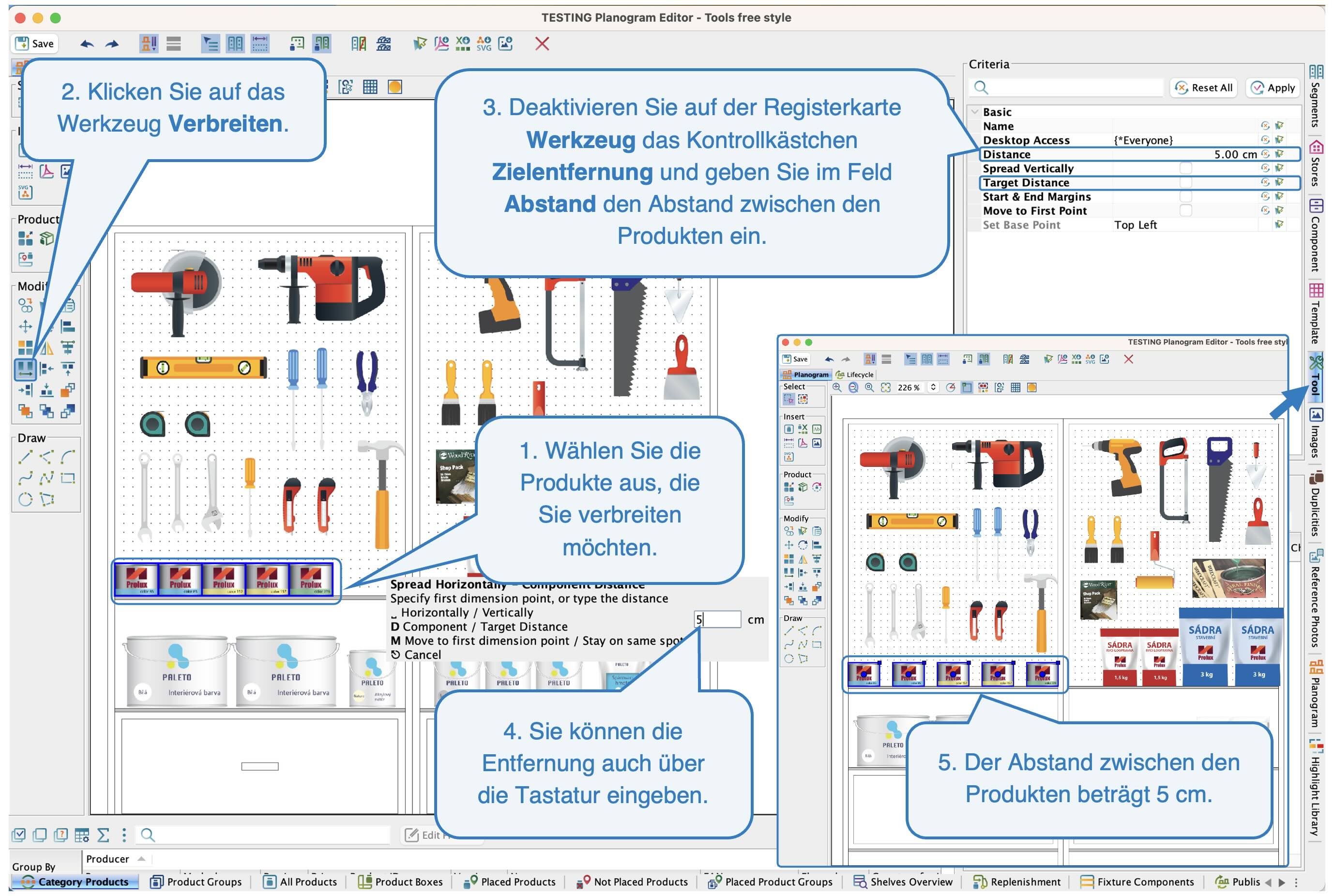

Verbreiten - benutzerdefinierte Abstände

Eigenschaften des Werkzeugs Verbreiten

• • Abstand - gibt den Abstand zwischen den Produkten an. Geben Sie an, ob Sie eigene Abstände angeben wollen (Beispiel b).
  • Vertikal verteilen - wenn diese Option aktiviert ist, werden die Produkte vertikal verteilt. Wenn Sie eine horizontale Verteilung benötigen, z. B. innerhalb eines Regals, deaktivieren Sie dieses Kontrollkästchen.
  • Zielentfernung - wird verwendet, um eine gerade Linie zu zeichnen, entlang der die Produkte verteilt werden sollen (Beispiel a). Dies ist z. B. nützlich, wenn Sie die Produkte entlang der Länge des Regals verteilen möchten - Sie zeichnen eine gerade Linie, die dem Regal folgt, und die Produkte werden entlang dieser Linie verteilt.
  • Start & End Margins - Start- und Endränder - wenn dieses Kontrollkästchen aktiviert ist, werden die Ränder über dem ersten Produkt und unter dem letzten Produkt hinzugefügt und haben die gleiche Größe wie die Abstände zwischen den anderen Produkten.
  • Zum ersten Punkt verschieben - wenn das Kästchen markiert ist, werden die Produkte mit dem ersten Klick zu dem von Ihnen angegebenen Punkt verschoben.
  • Basispunkt festlegen - wenn das Kontrollkästchen Auf ersten Punkt verschieben aktiviert ist, können Sie hier die Position des angegebenen Punktes festlegen.

Oben / Unten / Rechts / Links ausrichten



Werkzeuge werden verwendet, um Produkte in eine gewünschte Richtung auszurichten, ohne dass die Produkte bewegt werden müssen.

1. Markieren Sie die Produkte, die Sie anpassen möchten.
2. Wählen Sie das entsprechende Ausrichtungswerkzeug.
3. Drücken Sie ENTER.

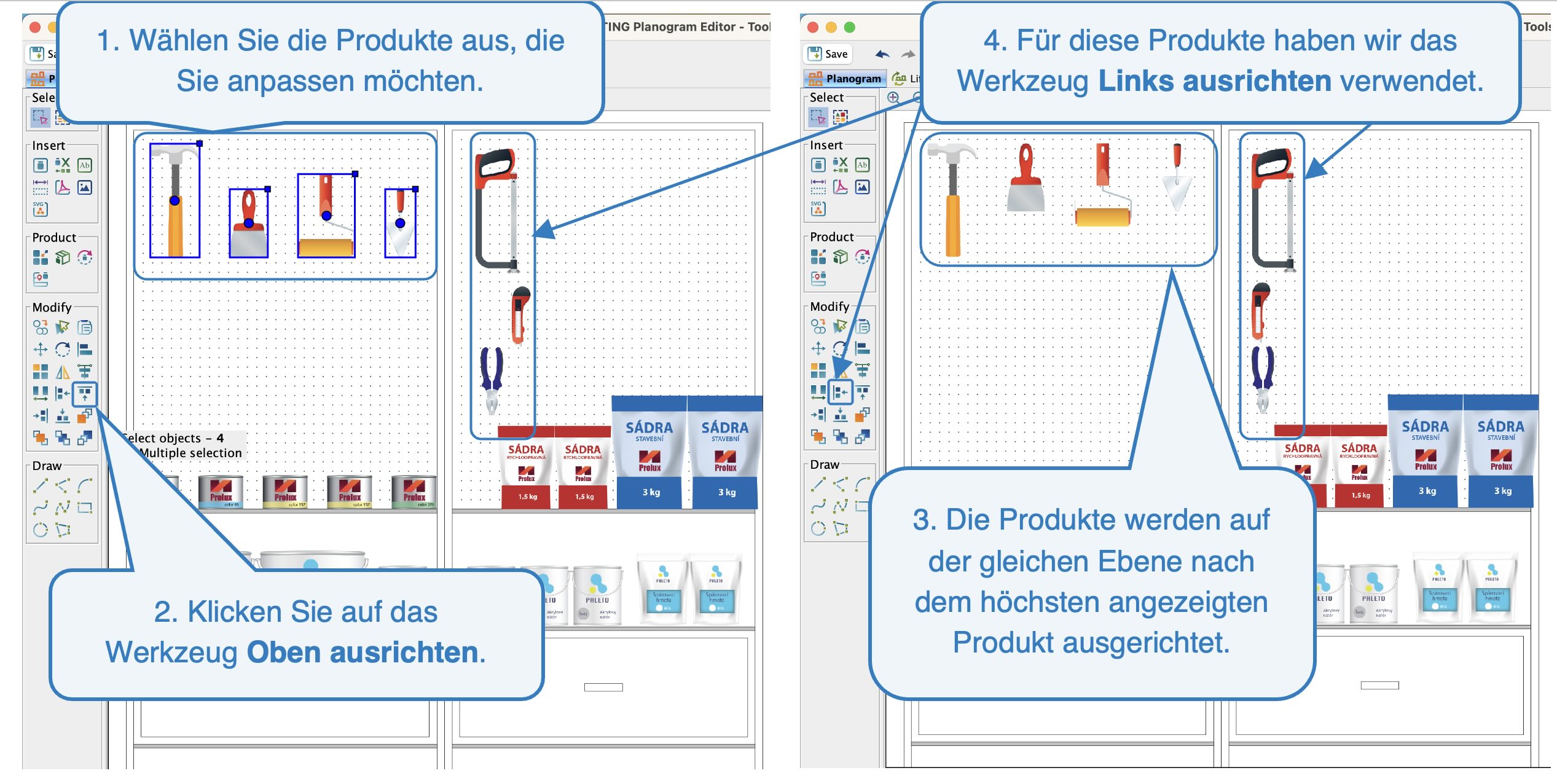

Ausrichten

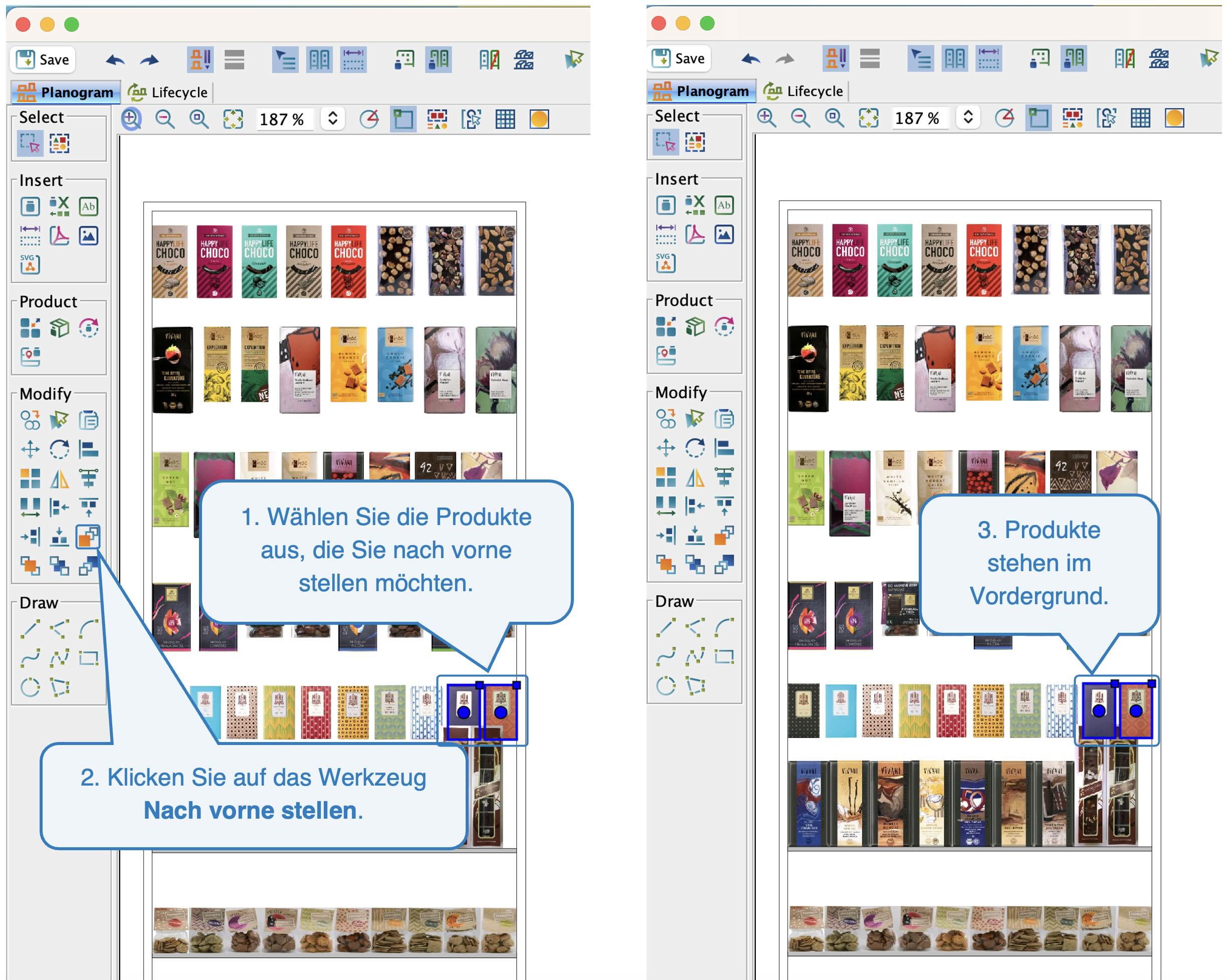

Nach vorne stellen / Ebene nach vorne / Ebene nach hinten / Nach hinten stellen



Mit diesen Werkzeugen kann die Reihenfolge der Überlagerung überlappender Komponenten geändert werden.

1. Wählen Sie die Produkte aus, die Sie auf der Vorder-/Rückseite platzieren möchten.
2. Klicken Sie auf das entsprechende Werkzeug.

Nach vorne stellen

Andere nützliche Funktionen

Polar (Shift+P)

Wenn diese Funktion aktiviert ist, werden Bauteile oder Produkte in Standardwinkeln (Vielfache von 15) eingefügt, kopiert oder gedreht. So können z.B. Bauteile parallel eingefügt oder um genau 90° gedreht werden.

Snap (Shift+S)

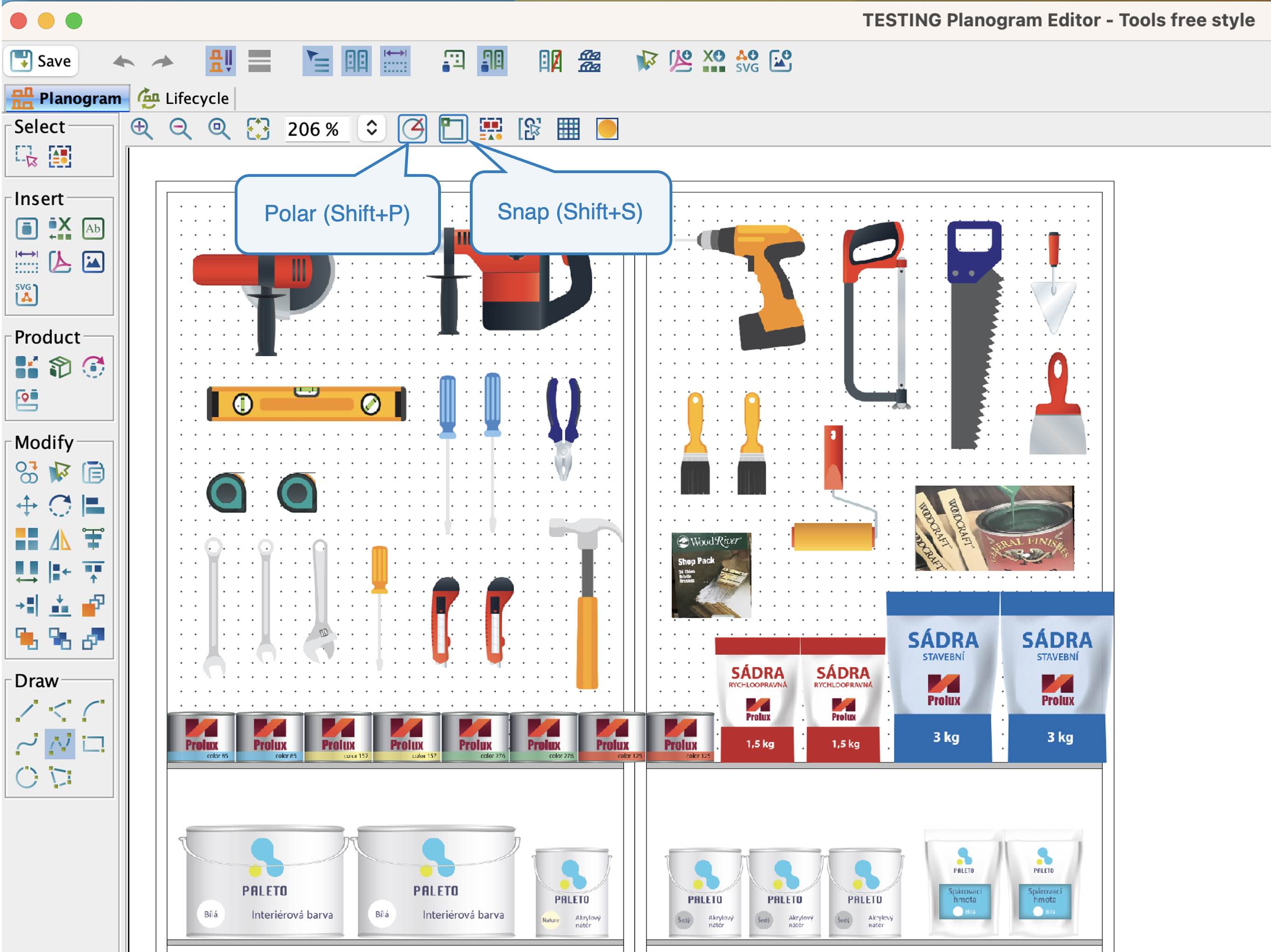

Polar und Snap
