Gráfico de tabla
Hay muchas tablas en Quant que pueden utilizarse para un análisis más detallado. La herramienta Gráfico de tabla es buena para este propósito. Puede elegir allí configuraciones interesantes y mostrar los datos de manera que sean fáciles de leer para cada usuario.
En este manual encontrará:
- Visualización de un gráfico de tabla
- Criterios de un gráfico de tabla
- Tipos de gráficos
- Guardar configuración en la biblioteca
- Cómo guardar el gráfico como imagen?
Uso de los gráficos más utilizados:
Visualización de un gráfico de tabla

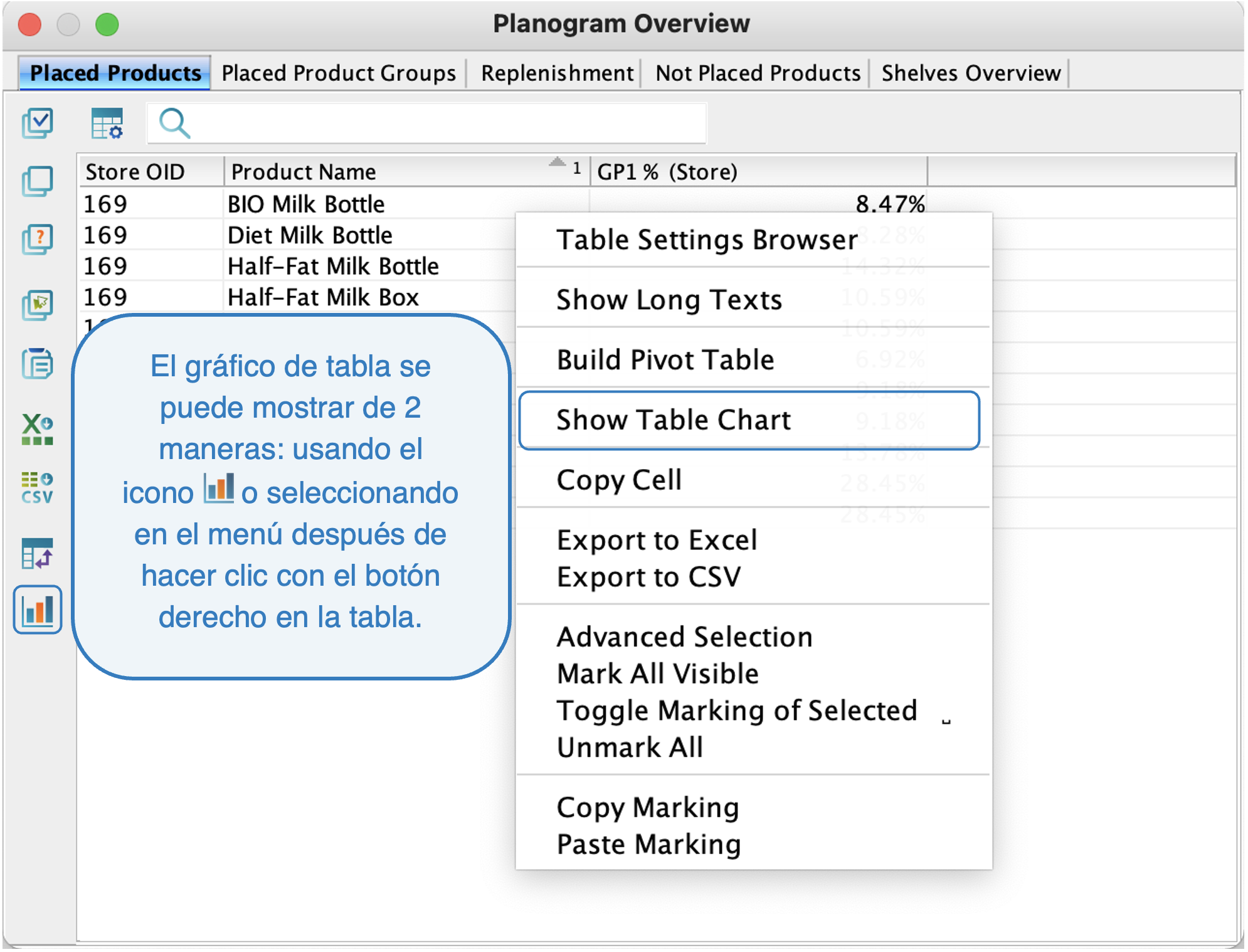

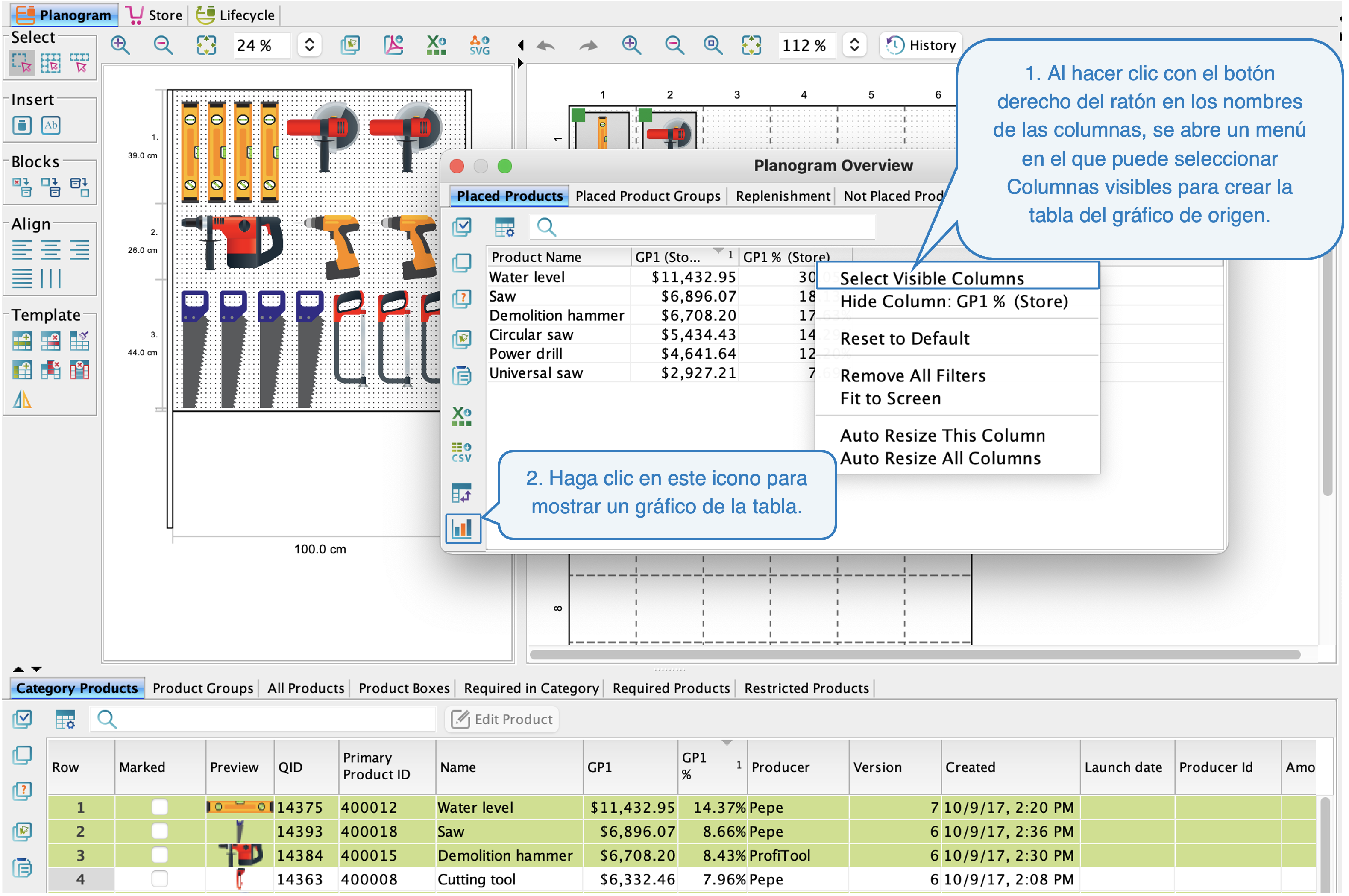

Para cada tabla en Quant, la herramienta Gráfico de tabla se puede abrir de dos maneras: usando el icono o haciendo clic con el botón derecho sobre la tabla de origen.
Para trabajar más fácilmente con el gráfico, es aconsejable determinar primero qué datos se mostrarán en la tabla. Puede editar primero la tabla en unos sencillos pasos:
- Mostrar solo las columnas necesarias: haga clic con el botón derecho del ratón en el nombre de la columna y seleccione la opción Seleccionar columnas visibles.
- Por ejemplo, ordenar datos numéricos de mayor a menor.
- También puede aplicar filtros opcionales en el encabezado de la columna y seleccionar valores mayores que 0, por ejemplo.
Después de hacer clic en el icono Tabla de gráficos, se abrirá una nueva ventana donde podrá establecer los criterios y el tipo de gráfico.
Criterios de un gráfico de tabla
Nombre
Utilice este atributo para nombrar el gráfico, y el nombre aparecerá encima del gráfico. También será posible guardar la configuración en la Biblioteca con este nombre.
Intercambiar filas con columnas
Si se van a comparar 2 valores diferentes para 1 proveedor o para 1 producto, es aconsejable mostrarlos uno al lado del otro. Al marcar el atributo Intercambiar filas con columnas, se intercambian los valores de la leyenda para lograr la visualización deseada.

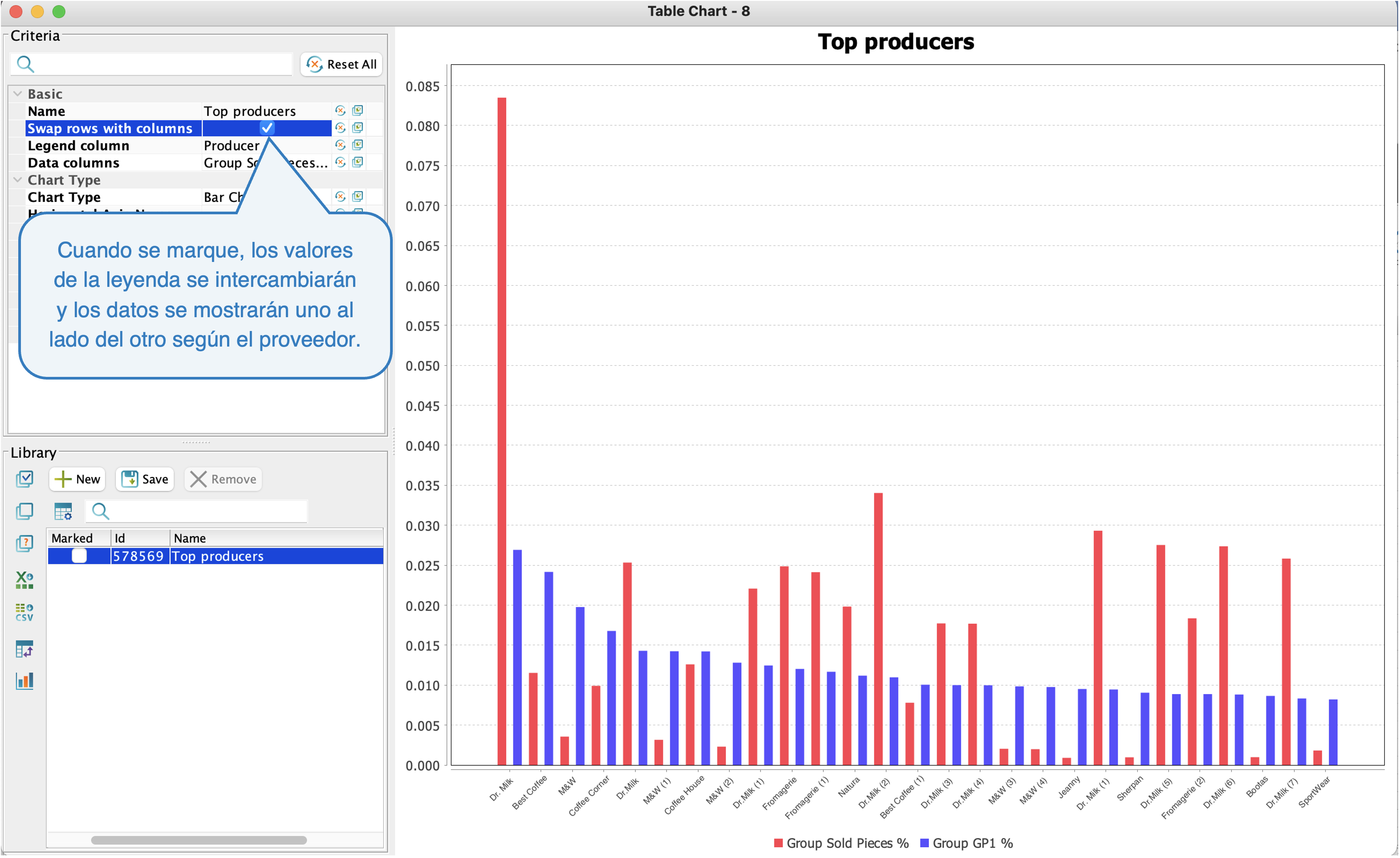

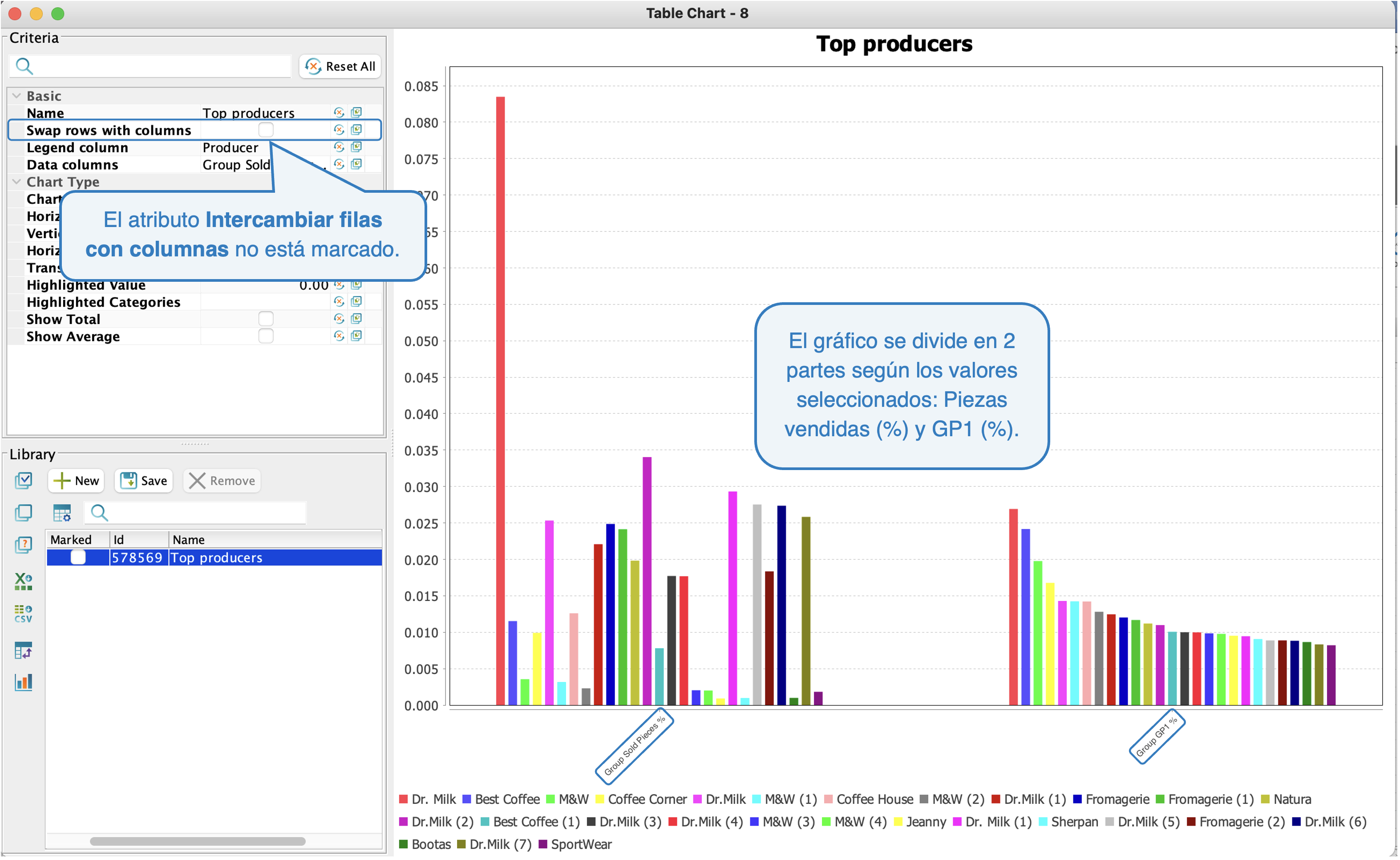

Nos interesa comparar la proporción de unidades vendidas y la proporción de GP1 por proveedor. En la primera imagen, el atributo Intercambiar filas con columnas no está seleccionado. El gráfico se dividirá en 2 partes según los valores comparados seleccionados. Sin embargo, si marcamos el atributo, los valores se mostrarán uno al lado del otro según los proveedores individuales.

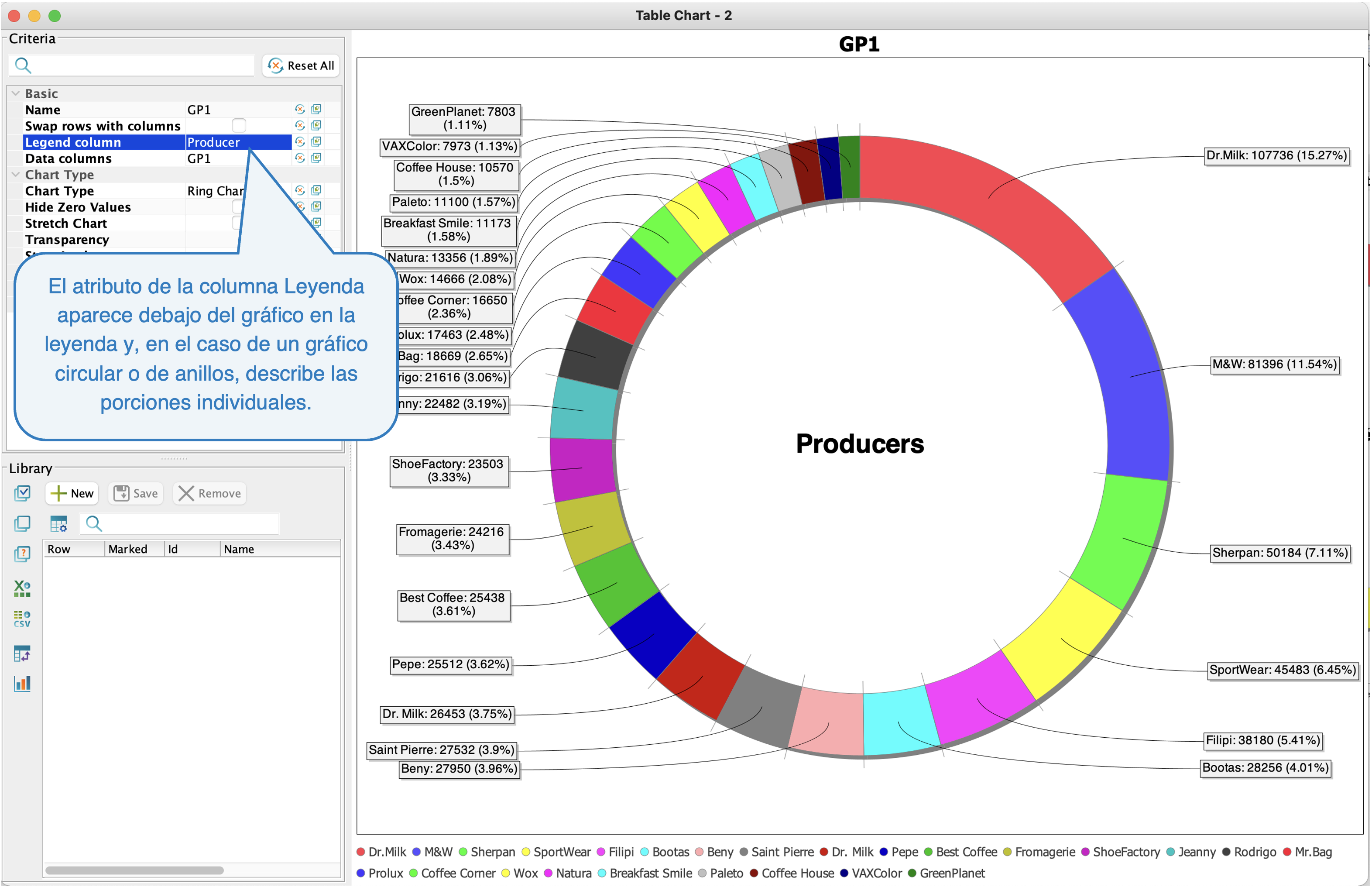

Columna de leyenda

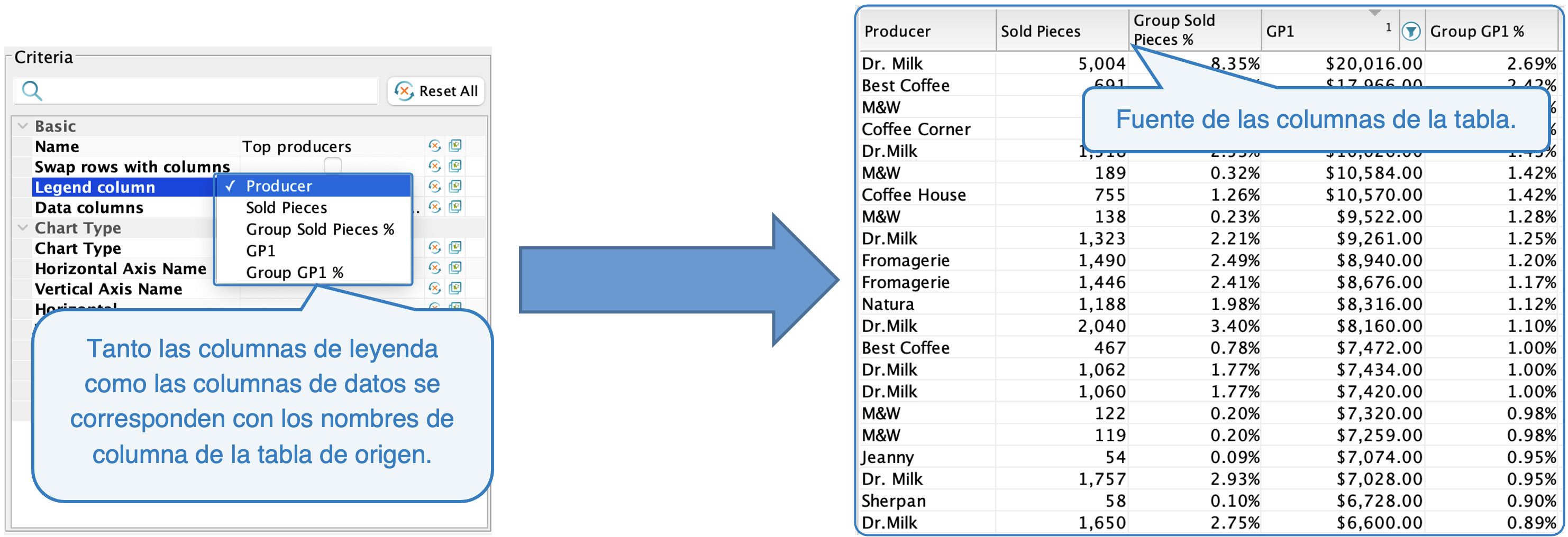

Los nombres de las columnas se recuperan del encabezado de la tabla de origen, que puede utilizarse para nombrar la columna de la leyenda.
Columnas de datos

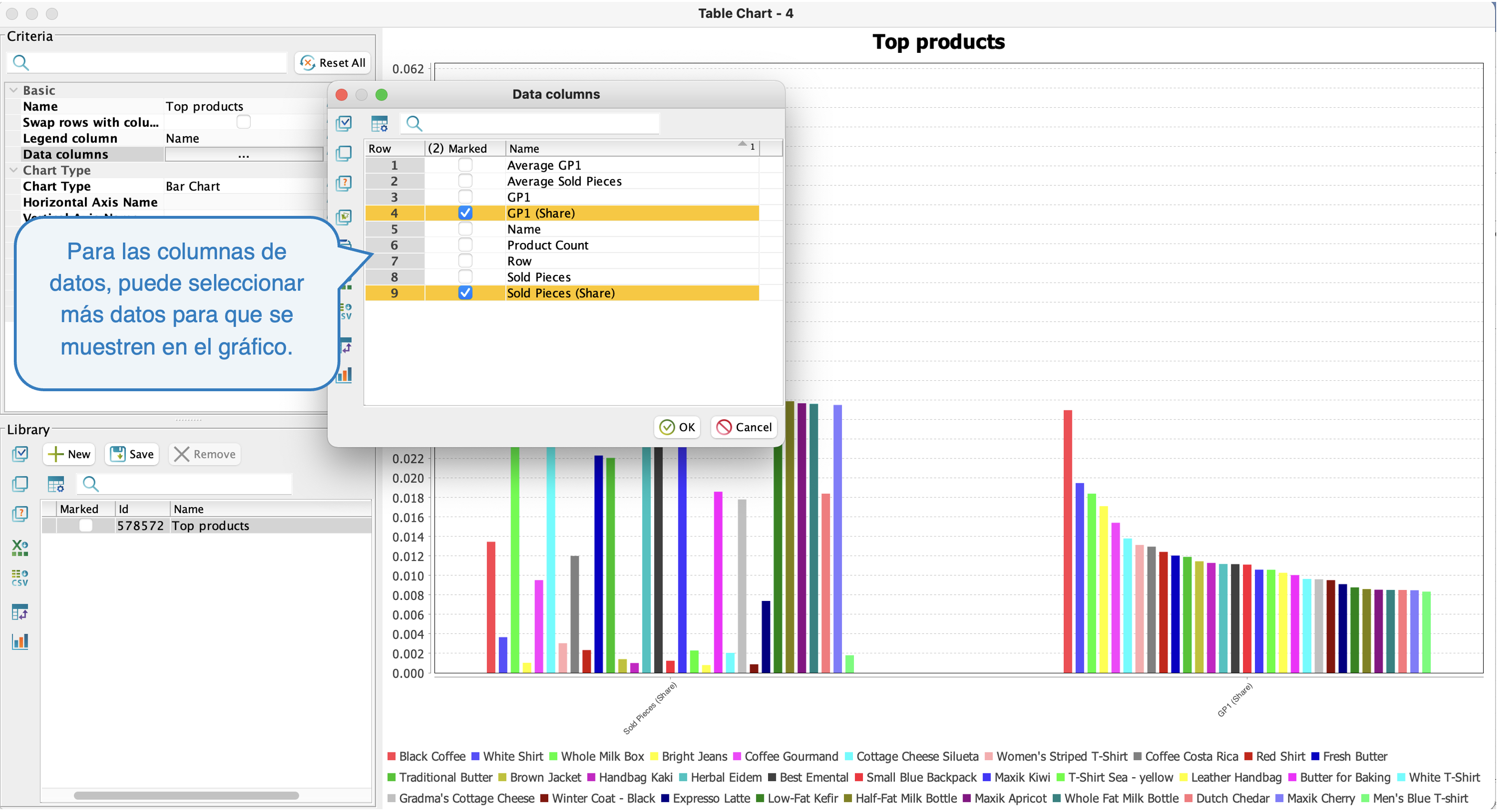

Lo más importante es seleccionar los valores que se mostrarán en el gráfico. Haga clic en el atributo de columnas de datos para comprobar los valores deseados.

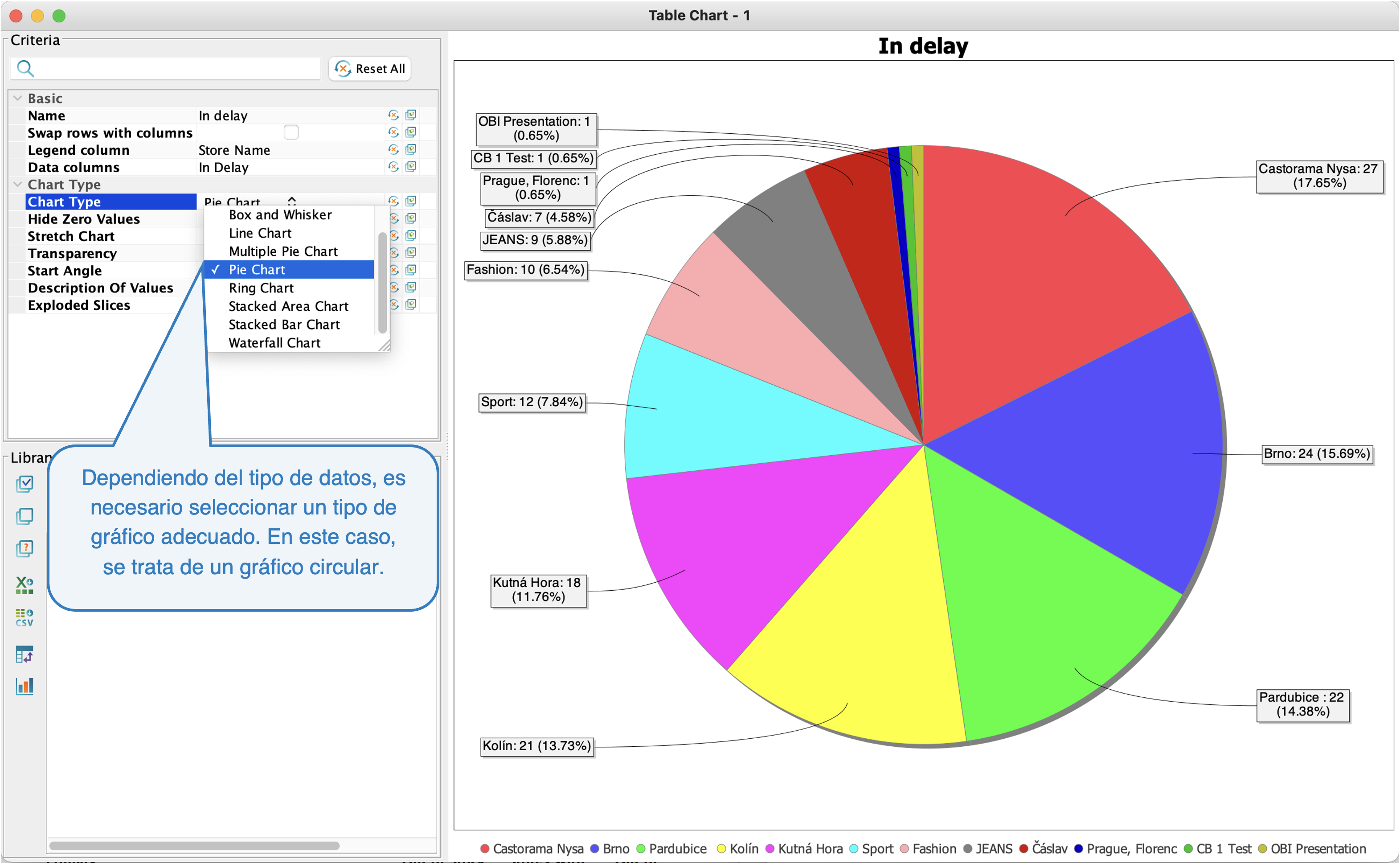

Tipos de gráficos
Al seleccionar el tipo de gráfico adecuado, conseguirá una mejor presentación visual de los datos.
Uso de los gráficos más utilizados:
Se pueden establecer parámetros específicos para cada tipo de gráfico. Los siguientes ejemplos muestran los 4 tipos de gráficos más utilizados y su configuración.
- Gráfico de anillos

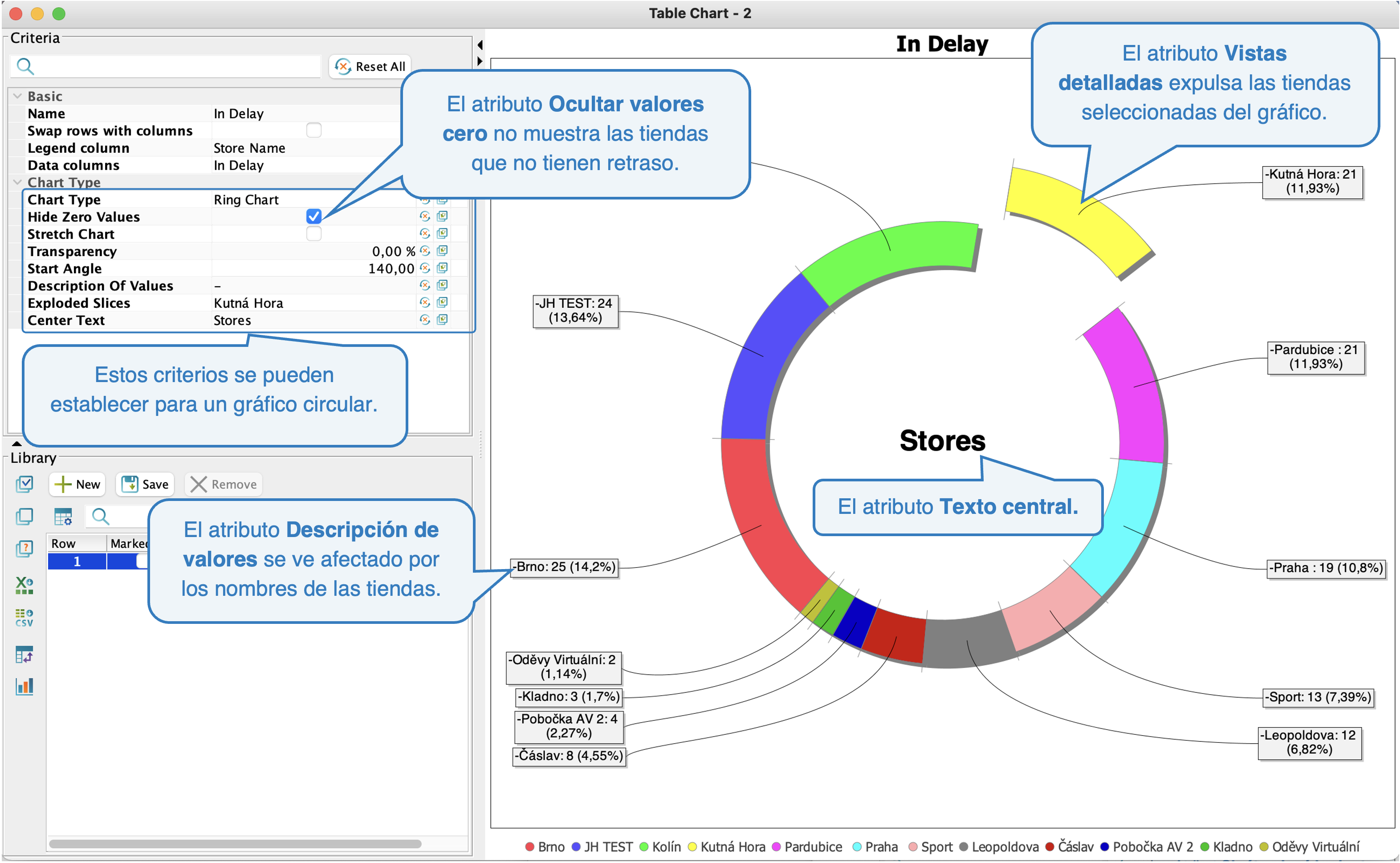

En la pestaña Tablero, la vista general de las tiendas para las que se publican planogramas está configurada por defecto. Algunas tiendas muestran retrasos en la implementación y es posible tener una visión general inmediata de ellas desde el gráfico de anillos. Basta con mostrar el gráfico de tabla en la tabla y configurar los parámetros según la imagen:
Criterios específicos para los gráficos de anillos y circulares:
- Ocultar valores cero: los valores cero no se mostrarán en el gráfico. (ver imagen)
- Tabla de estiramiento: el gráfico se expande horizontalmente dentro del borde negro.
- Transparencia: puede establecer el % de transparencia para crear menos intensidad de color.
- Ángulo inicial: el gráfico puede girarse como una rueda según los grados establecidos.
- Descripción de valores: el atributo se escribe en los nombres de los segmentos. (ver imagen)
- Rebanadas explotadas: para resaltar algunas secciones, puede utilizar este atributo para extruirlas desde el círculo. (ver imagen)
- Texto central: colocado en el centro del gráfico. (ver imagen)
- Gráfico circular

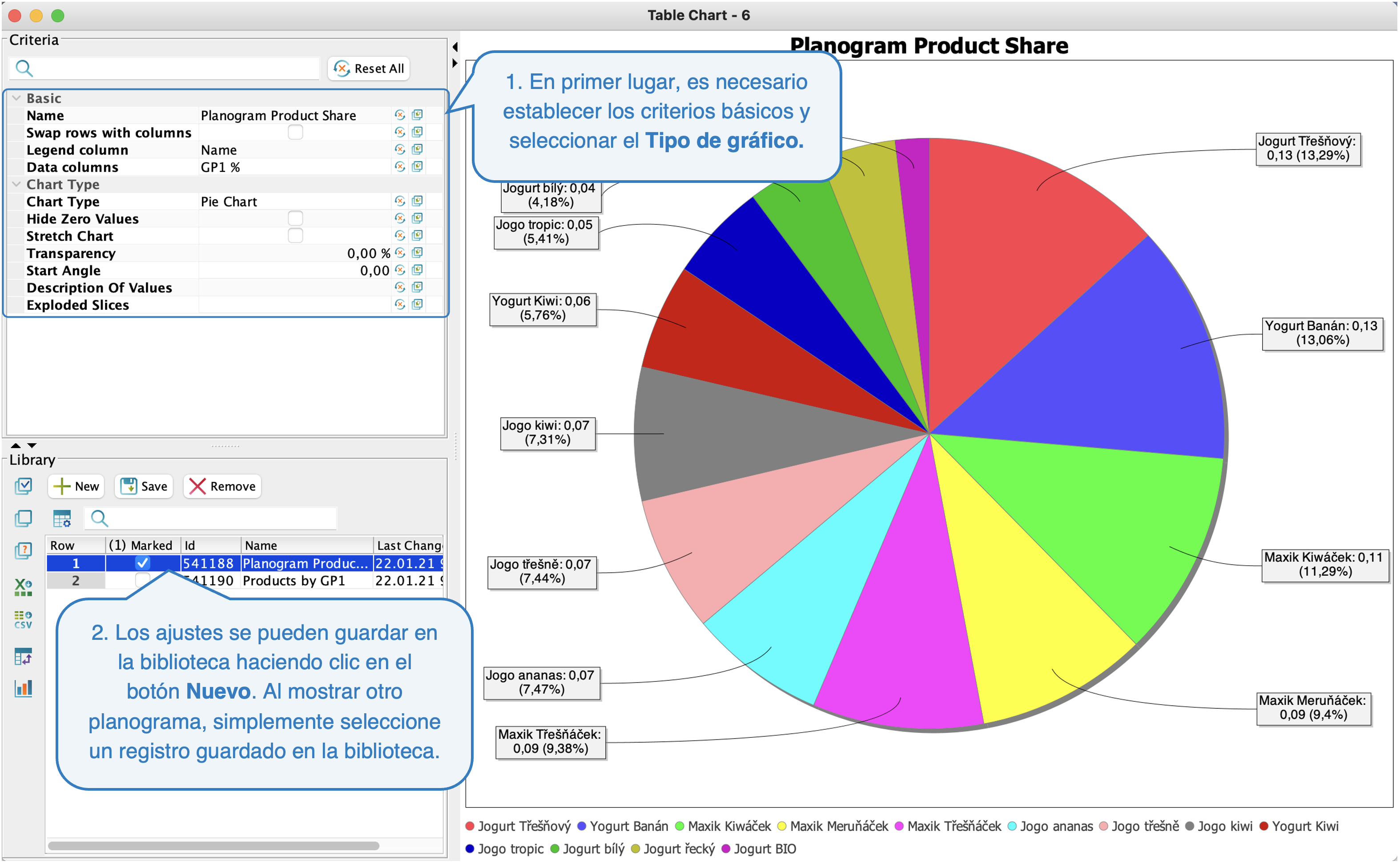

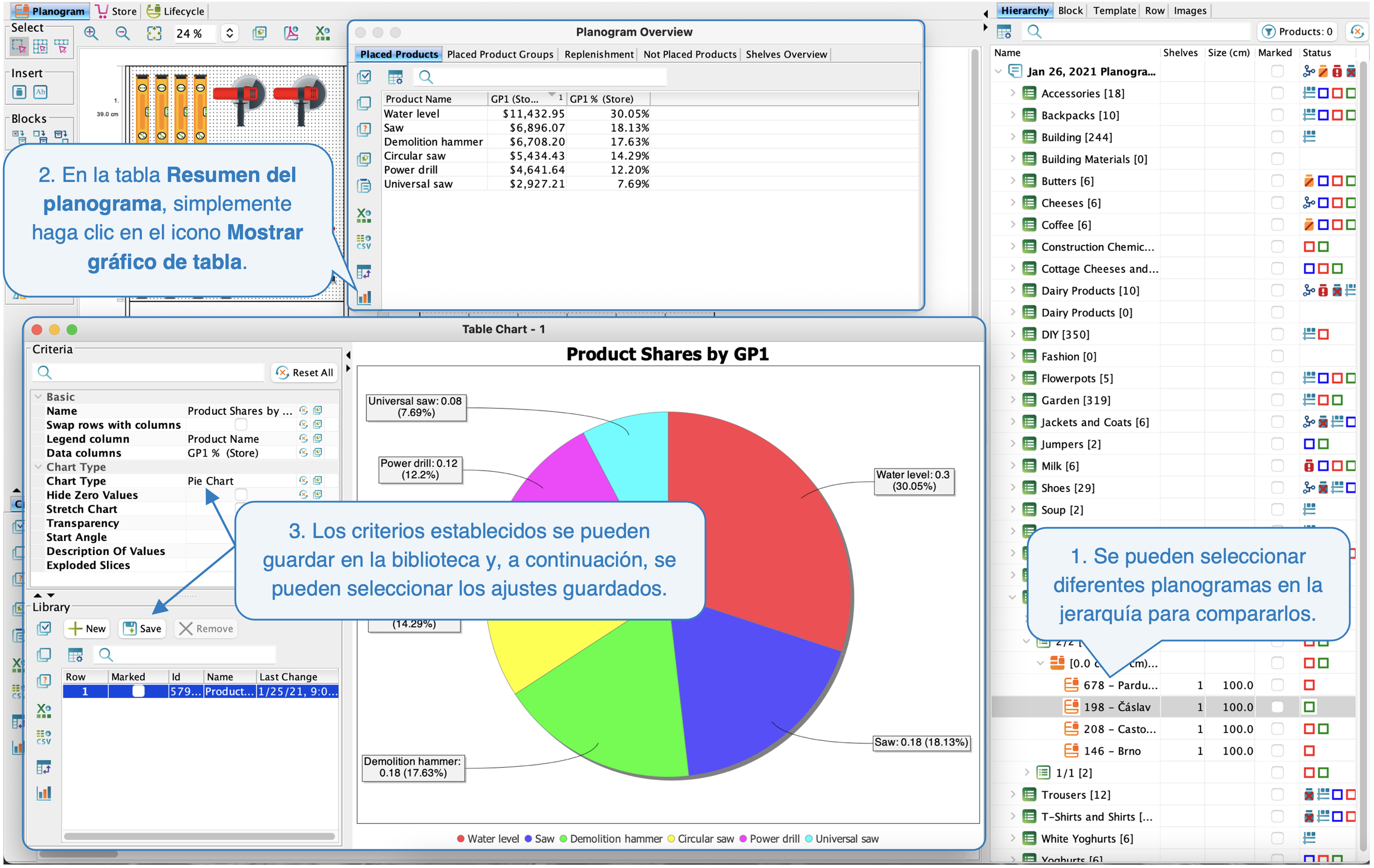

The pie chart is great for displaying space shares. It can be used, for example, for the Planogram Overview table (keyboard shortcut CTRL / CMD + O). In our case, we will examine the proportion of profits placed in the planogram. First, it is advisable to set up the table so that the data that is essential for the resulting graph is displayed. In this case it is GP1%. Just fill in the basic criteria in the chart graph and save this setting in the Library. It is possible to use this setting to compare planograms at different stores. All you have to do is select the required store in the project hierarchy and click on the Show table chart icon in the Planogram overview table. Select a saved setting in the library.
Los criterios específicos para el gráfico circular son los mismos que para el gráfico de anillos y se enumeran más arriba.

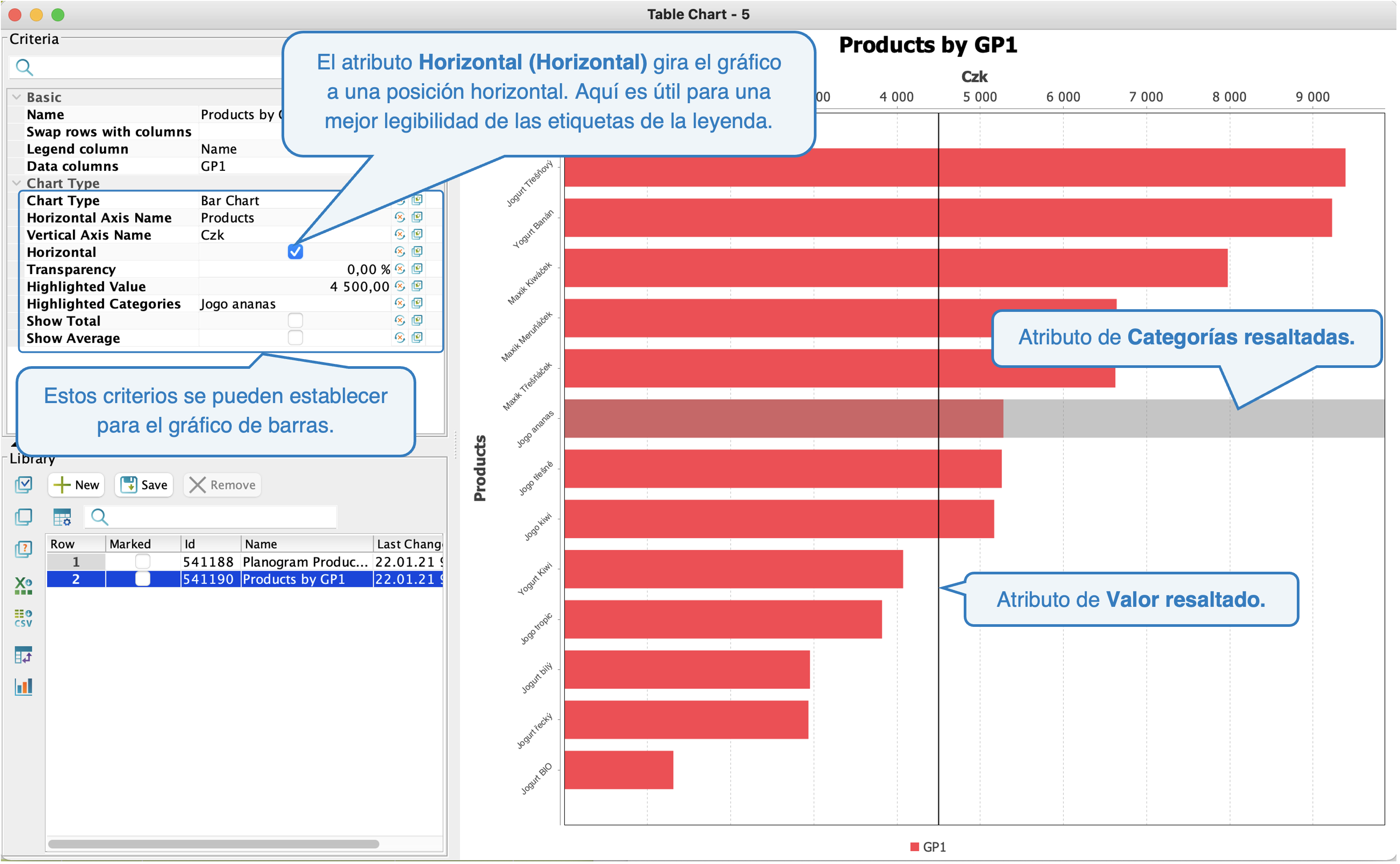

- Gráfico de barras
El gráfico de barras se puede utilizar en la mayoría de los casos. Podemos utilizar una vista ligeramente diferente de este gráfico en la vista de los datos del planograma, donde queremos averiguar la cantidad de GP1 de los productos colocados en el planograma.

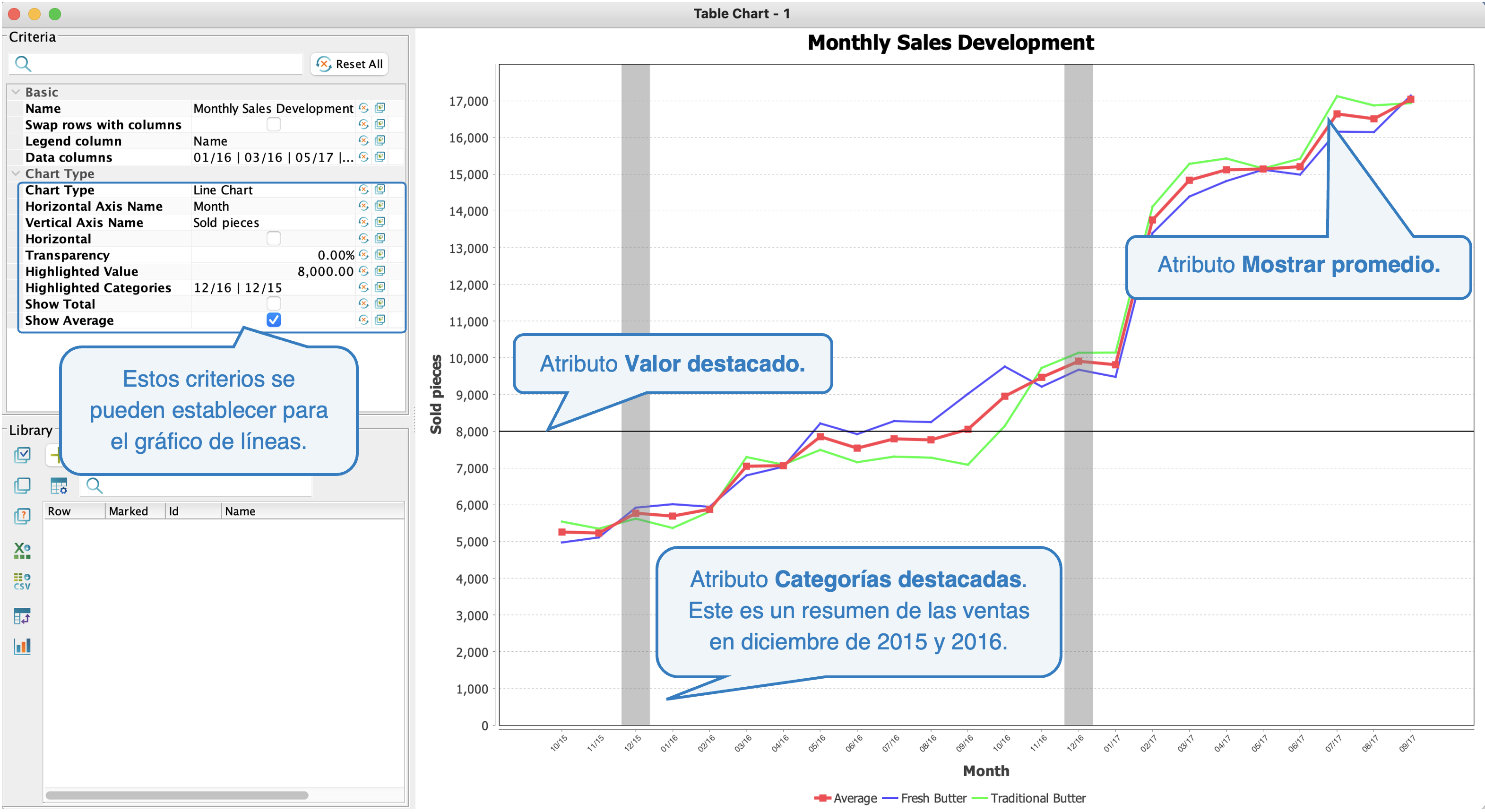

Criterios específicos para gráficos de barras y de líneas:
- Nombre del eje horizontal: la etiqueta se muestra junto al eje horizontal.
- Nombre del eje vertical: la etiqueta aparece junto al eje vertical.
- Horizontal: gira el gráfico de vertical a horizontal. (ver imagen)
- Transparencia: puede establecer el porcentaje de transparencia para crear menos intensidad de color.
- Valor resaltado: you can highlight a value to have an instant overview of which products have exceeded it. (ver imagen)
- Categorías resaltadas: es posible seleccionar más categorías para resaltarlas en el gráfico en forma de columna gris. (ver imagen)
- Mostrar total: muestra un punto por encima del gráfico para el valor total de los valores seleccionados.
- Mostrar promedio: muestra el promedio de los valores seleccionados utilizando una línea de puntos.

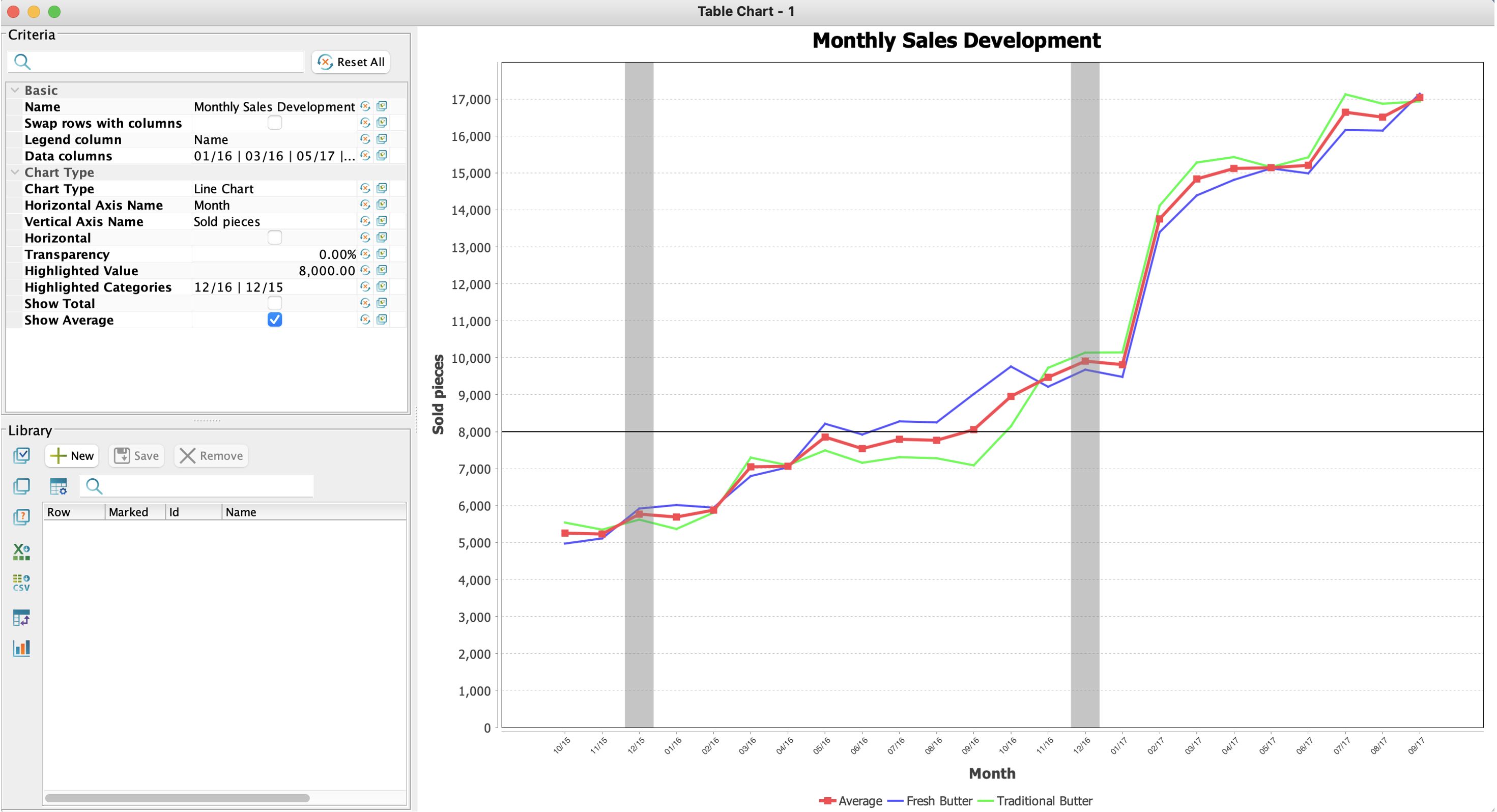

- Gráfico de líneas
Un gráfico de líneas se utiliza con mayor frecuencia para mostrar la evolución de las ventas. A modo de comparación, se seleccionan dos productos similares, de los que nos interesa conocer la evolución de sus ventas mensuales.
Los criterios específicos para el gráfico de líneas coinciden con los criterios para el gráfico de barras y se enumeran más arriba.
Guardar en la biblioteca
Los criterios seleccionados pueden guardarse en la biblioteca haciendo clic en el botón Nuevo y esta configuración puede utilizarse para futuras comparaciones.

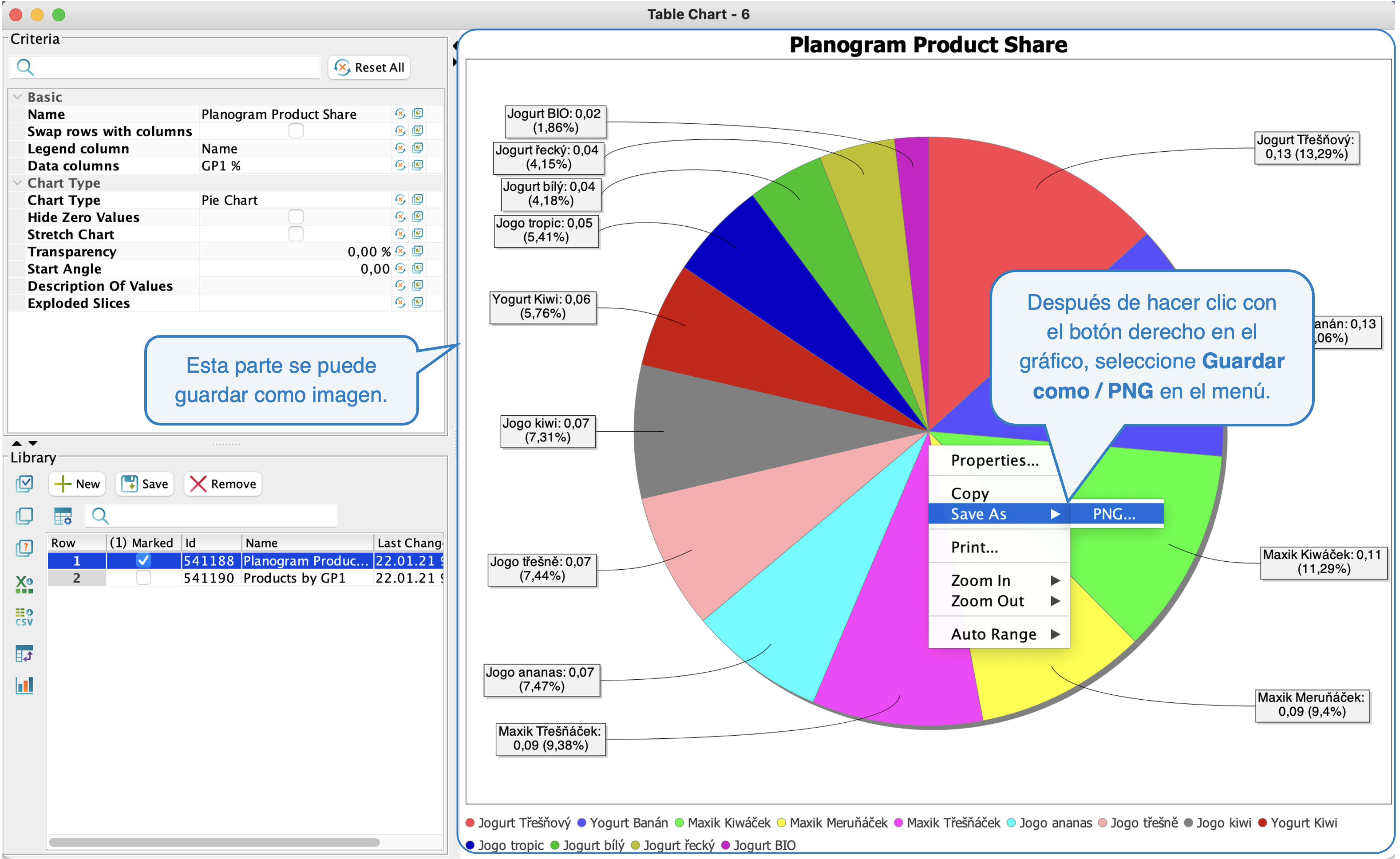

Guardar como imagen
El gráfico se puede guardar fácilmente como imagen para su uso posterior. Basta con hacer clic con el botón derecho del ratón en el gráfico y guardar la imagen en el archivo seleccionado.
