Aufgrund der in der DWG-Datei enthaltenen Informationen kann diese entweder nur als technischer Plan oder zusammen mit den Filial-Ausstattungen, wie beispielsweise Gondeln, importiert werden.

Damit die Leuchte korrekt in den Filialeditor importiert werden kann, muss für jeden Leuchtentyp die externe ID eingerichtet werden. Weitere Informationen finden Sie im Handbuch Erstellen einer Bibliothek mit Ausstattungstypen aus DWG.

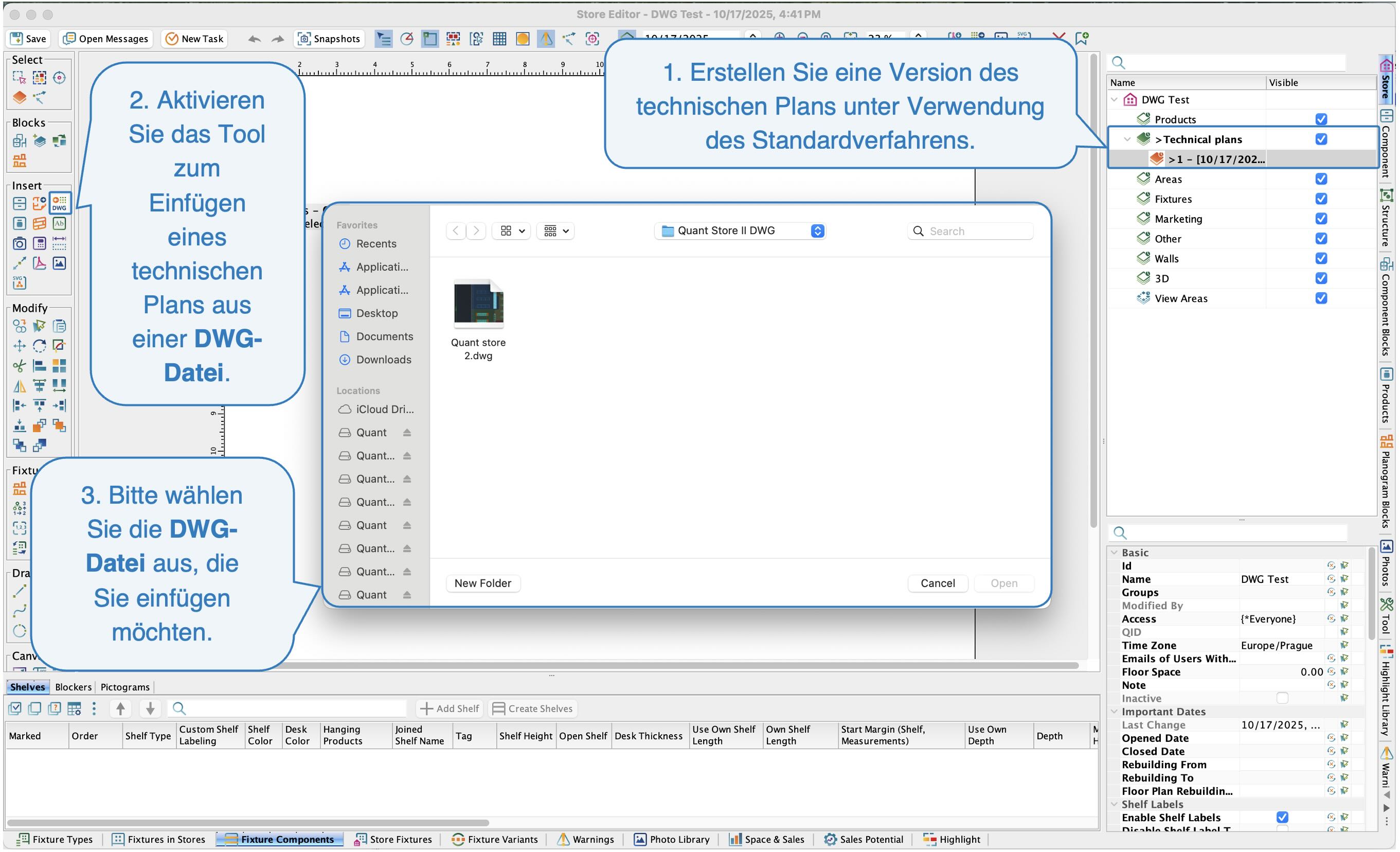

1. Erstellen Sie eine neue Version der Ebene in der Ebene Technischer Plan und vergewissern Sie sich, dass diese Ebene aktiv ist – dies erkennen Sie daran, dass ihr Piktogramm vollständig orange gefärbt ist.
2. Wählen Sie im linken Bereich das Werkzeug zum Einfügen von DWG-Dateien – DWG-Import.
3. Es öffnet sich ein Dialogfeld, in dem Sie eine Datei von Ihrem Computer auswählen können. Bitte wählen Sie die Datei aus und warten Sie, bis der Importvorgang abgeschlossen ist. Sobald der Importvorgang abgeschlossen ist, verschwindet das Piktogramm Importieren.

Anweisungen zum Erstellen einer neuen Ebene finden Sie im Handbuch Erstellen einer Ebenenversion.

Auswahl einer DWG-Datei

Sie können eine DWG-Datei mithilfe der automatischen oder manuellen Einfügung erstellen:

• • Automatisches Einfügen – erweitert automatisch die Arbeitsfläche und platziert alle importierten Komponenten in der Mitte der Arbeitsfläche.
  • Manuelles Einfügen – ermöglicht es Ihnen, importierte Komponenten manuell mit der Maus auf der Arbeitsfläche zu platzieren.

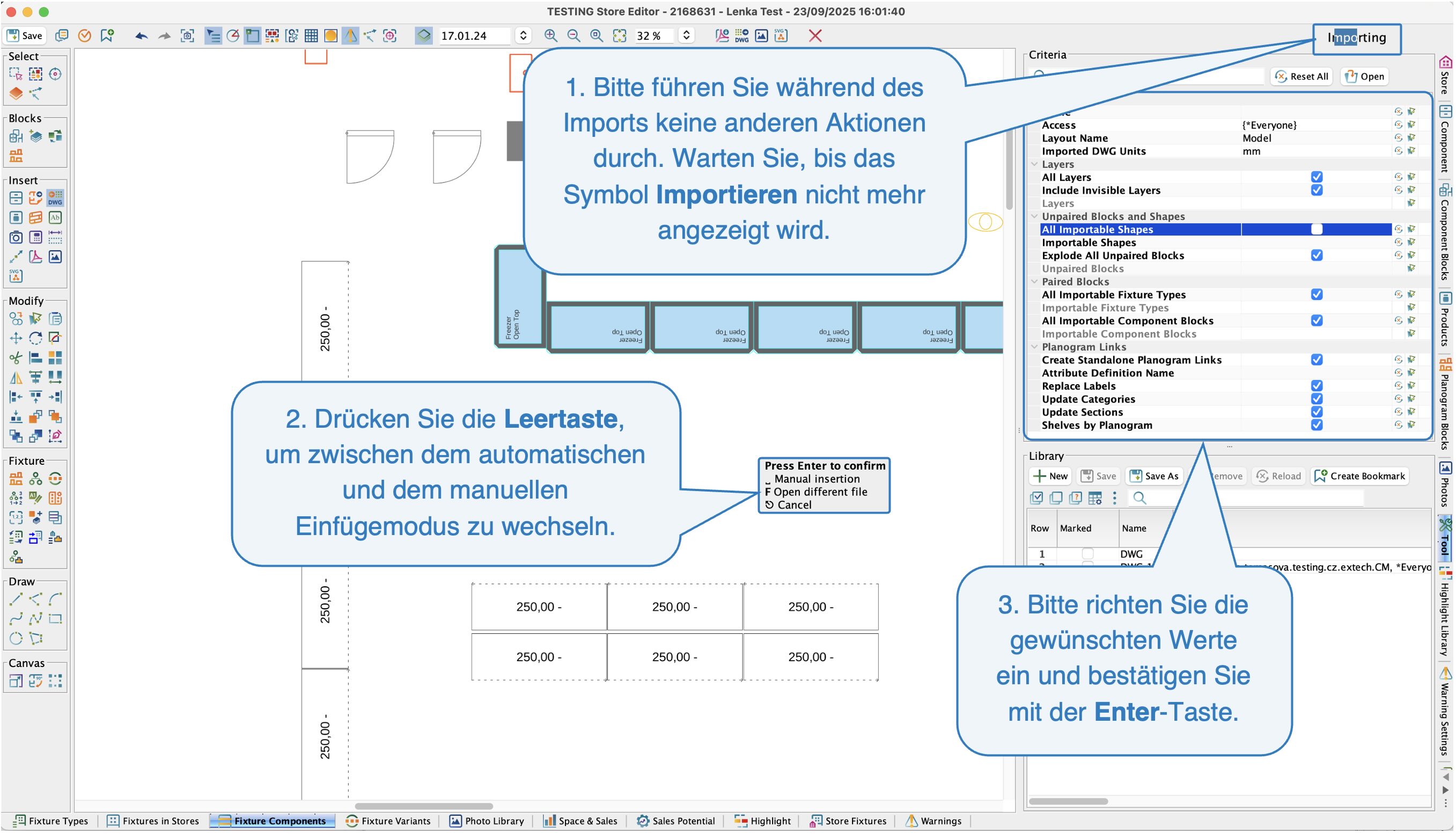

Sie können zwischen dem automatischen und dem manuellen Einfügemodus wechseln, indem Sie die Leertaste drücken.

Der Benutzer kann einfach eine neue DWG-Datei öffnen, während er Kriterien mithilfe der Tastenkombination F einrichtet. Diese Tastenkombination öffnet erneut das Dialogfeld zur Auswahl einer DWG-Datei.

Wenn Sie die gewünschten Werte eingerichtet haben und das Dokument platzieren (bestätigen) möchten, drücken Sie die Eingabetaste. Das Dokument wird dann als technischer Grundriss der Filiale platziert.

Import DWG

Importkriterien

• • Name – dient zur Benennung der Ebene.
  • Zugriff – Sie können festlegen, wer Zugriff auf diese Ebene erhält.

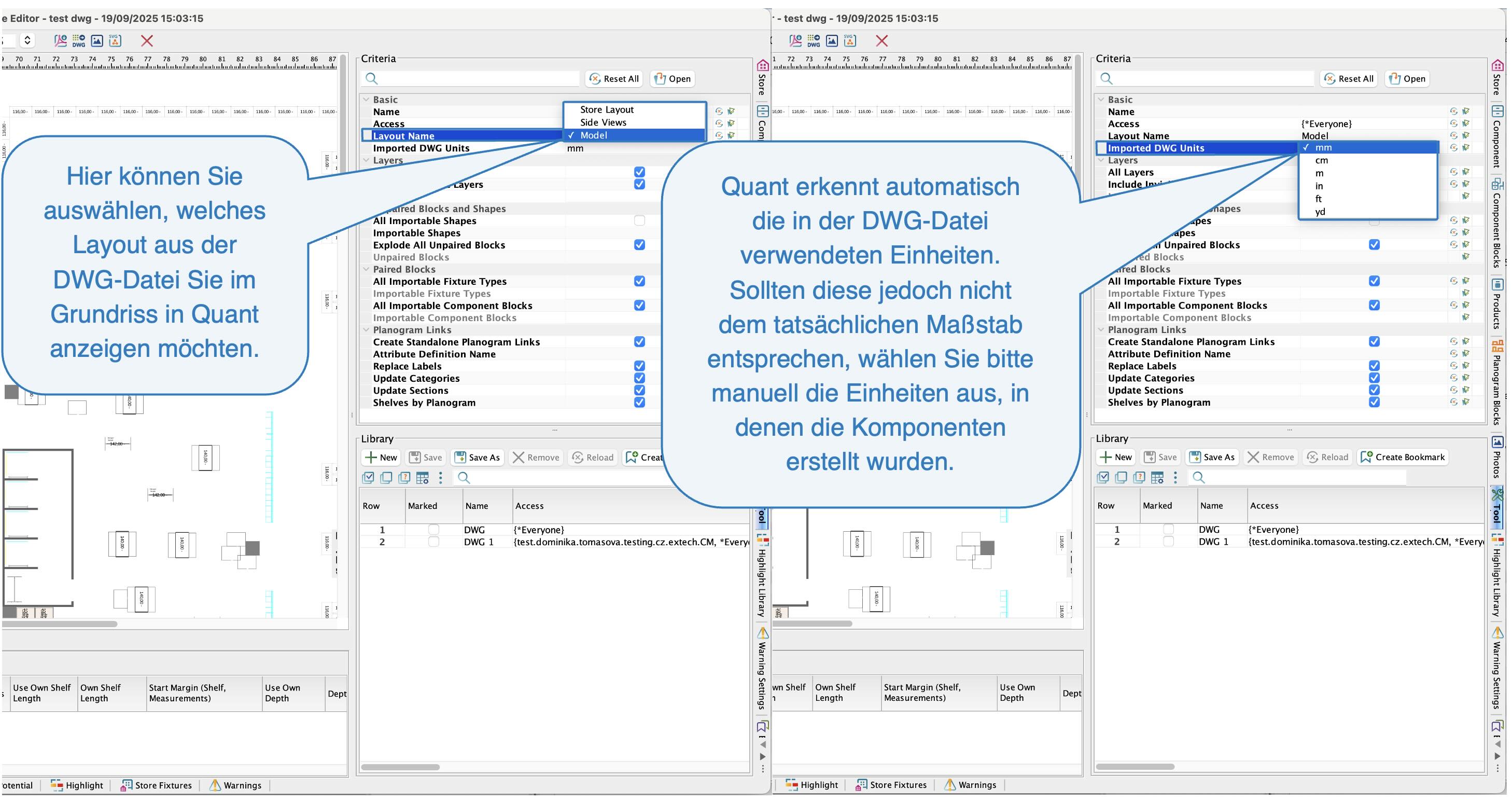

  • Layoutname – Hier wählen Sie aus, welches Layout aus der DWG-Datei Sie im Grundriss in Quant anzeigen möchten.
  • Importierte DWG-Einheiten – Quant erkennt automatisch die Einheiten, in denen die DWG-Datei erstellt wurden. Sollten die Einheiten nicht mit dem Erscheinungsbild übereinstimmen, wählen Sie bitte die Einheiten entsprechend den Einheiten aus, in denen Sie die einzelnen Komponenten erstellt haben.

Layoutname + Importierte DWG-Einheiten

Ebenen

Hier können Sie einstellen, welche Ebenen importiert werden sollen.

• • Alle Ebenen – importiert alle gefundenen Ebenen.
  • Unsichtbare Ebenen einschließen – Importiert Ebenen, die ausgeblendet sind oder einen bestimmten Freeze-Typ enthalten.

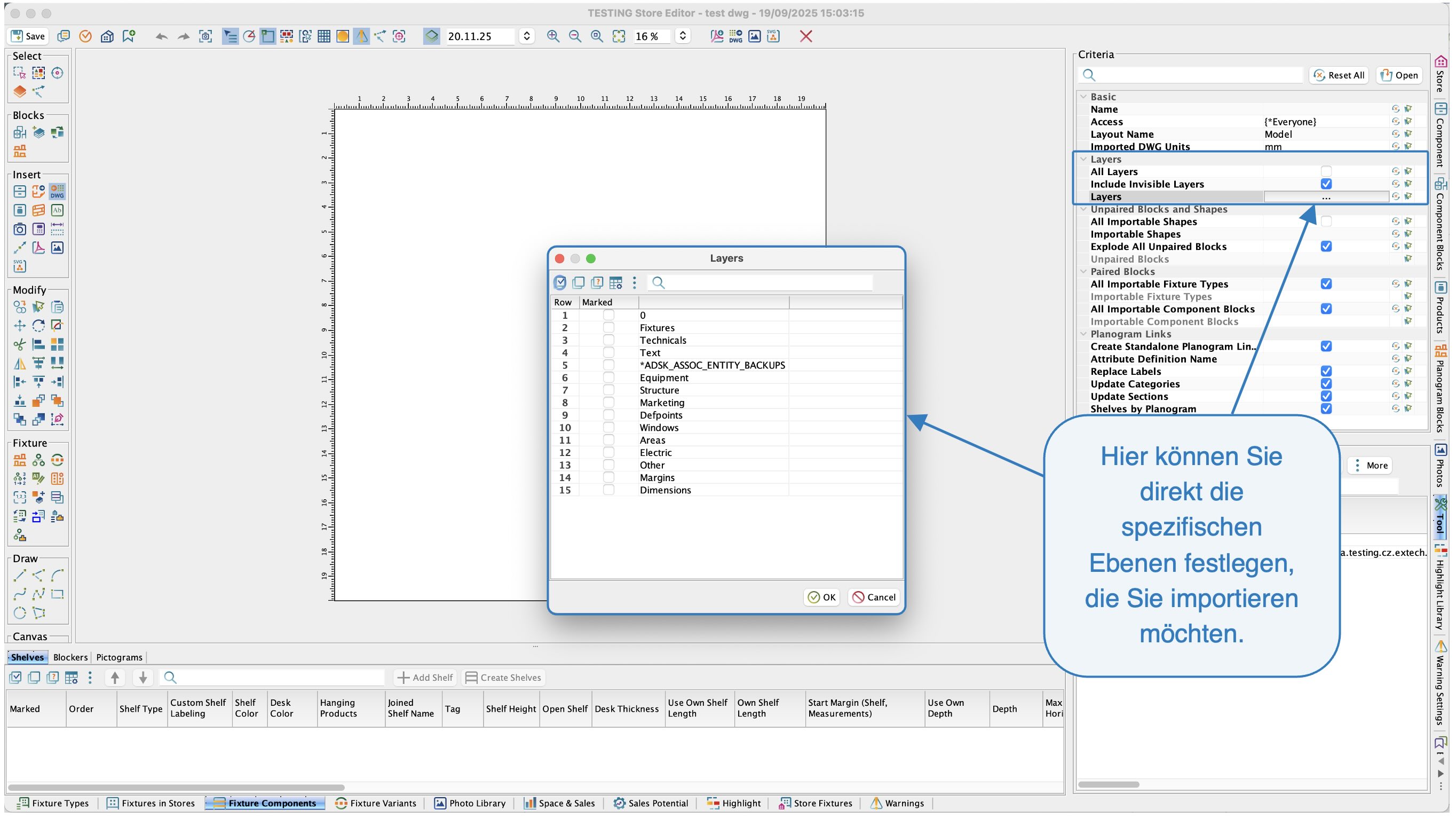

  • Ebenen – Der Benutzer kann bestimmte Ebenen direkt für den Import definieren.

Ebene-Selektion

Ungepaarte Blöcke und Formen

In diesem Teil des Dialogfensters können Sie den Import von Blöcken und Formen konfigurieren, die nicht gepaart sind (ohne externe ID auf der Quant-Seite).

• • Alle importierbaren Formen – importiert alle Formen, für die keine externe ID definiert werden kann, d. h.: Liniensegmente, Polylinien, Polygone, Kreise, Ellipsen, Text, Kurven, Schraffuren.

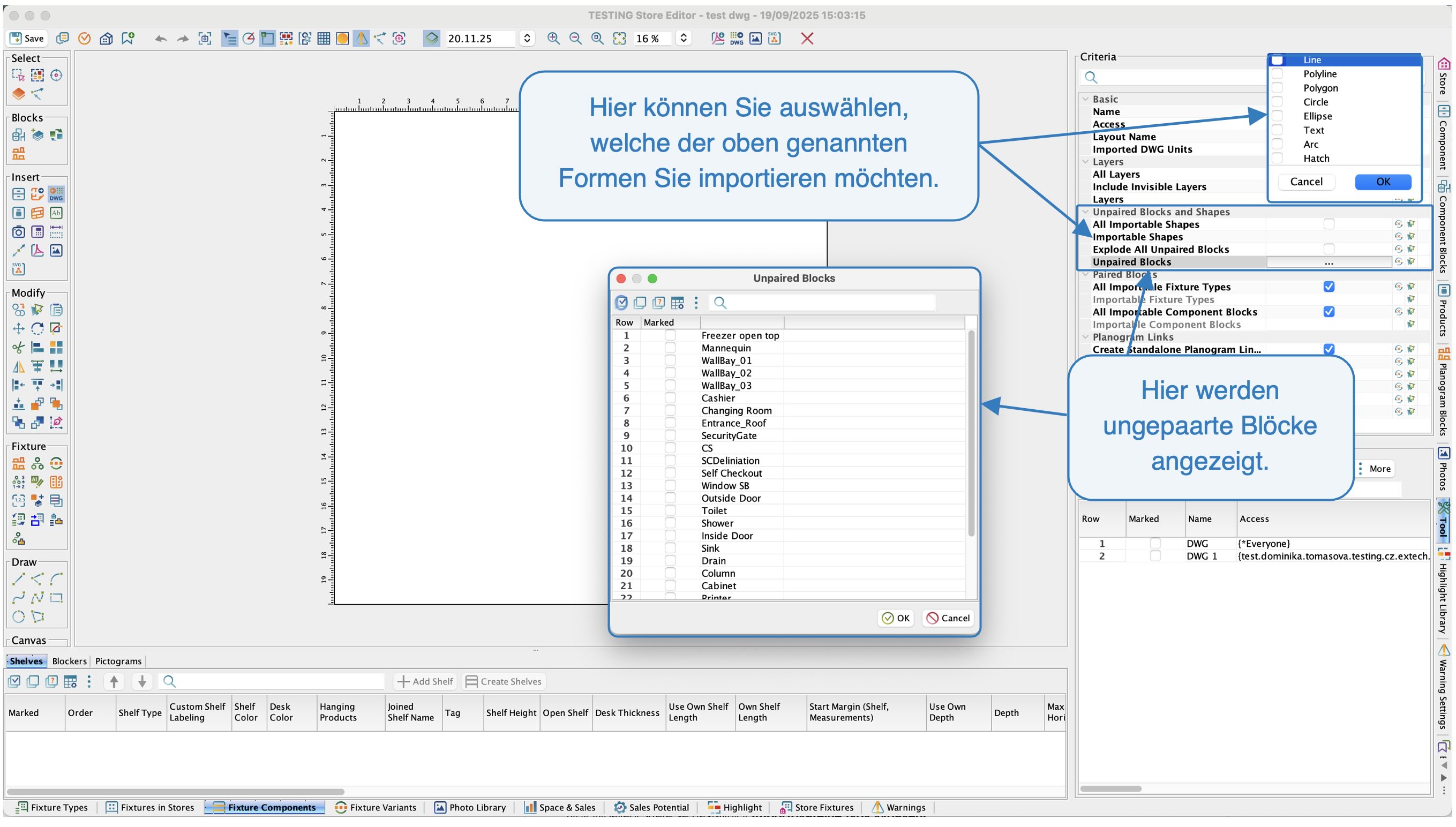

  • Importierbare Formen – ermöglicht es Ihnen, auszuwählen, welche der oben genannten Formen importiert werden sollen.

  • Alle nicht gepaarten Blöcke aufbrechen – Wenn die DWG-Datei Blöcke enthält, die kein Gegenstück auf der Quant-Seite haben, und der Nutzer diese dennoch importieren möchte, werden die Blöcke mit dieser Einstellung in die oben genannten einzelnen Formen aufgebrochen und importiert.
  • Ungepaarte Blöcke – hier finden Sie eine Liste der ungepaarten Blöcke.

Importierbare Formen

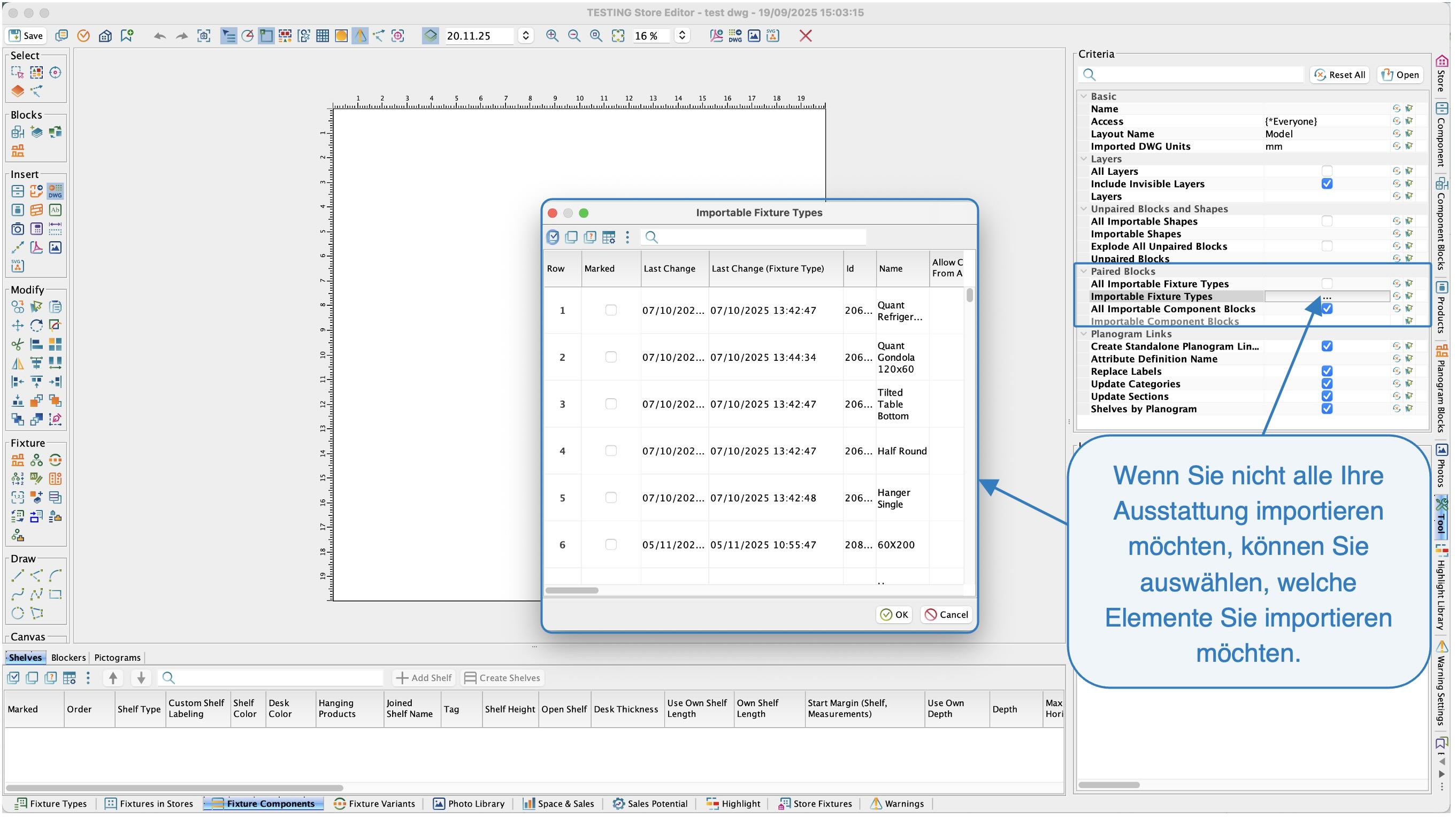

Gekoppelte Blöcke

In diesem Abschnitt können Sie den Import von Blöcken und Blockkomponenten konfigurieren, die über eine definierte externe ID verfügen.

• • Alle importierbaren Ausstattungstypen – Hier können Sie auswählen, ob Sie alle Ausstattungstypen oder nur bestimmte Ausstattungstypen importieren möchten, die unter Importierbare Ausstattungstypen eingerichtet sind.
  • Alle importierbaren Komponentenblöcke – Hier können Sie auswählen, ob Sie alle Komponentenblöcke oder nur bestimmte Komponentenblöcke importieren möchten, die unter importierbare Komponentenblöcke eingerichtet sind.

Gekoppelte Blöcke

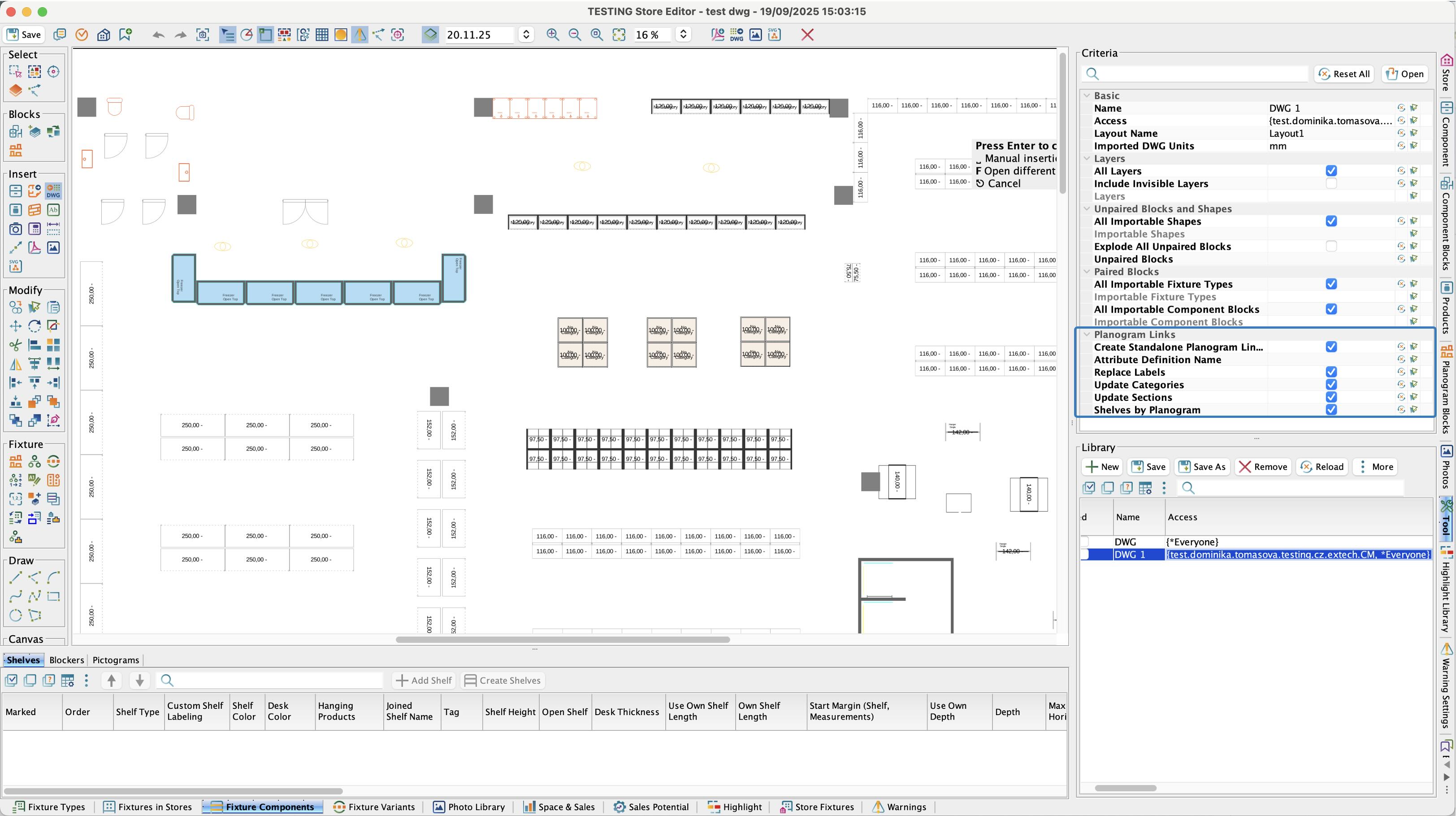

Planogrammlinks

• • Erstellen Sie eigenständige Planogrammlinks – ermöglicht die Erstellung von Links zu einzelnen Planogrammen.
  • Bezeichnung der Eigenschaft – hier zuordnet der Benutzer die Eigenschaft, die Informationen über die Bezeichnung der verknüpften Eigenschaft enthält. Diese Eigenschaft muss exakt so geschrieben werden, wie sie in der DWG-Datei erscheint.

  • Etiketten ersetzen – Wenn der Name des verknüpften Planogramms auch als Textkomponente in der DWG-Datei vorhanden ist, kann der Name des verknüpften Planogramms anstelle dieser Textkomponente in Quant platziert werden, um die Verknüpfungen besser zu visualisieren.
  • Kategorien aktualisieren – Einstellungen für die Verknüpfung eines eigenständigen Planogramms. Legt fest, ob importierte Einrichtungsgegenstände die Kategorie aus einem eigenständigen Planogramm übernehmen und auf die importierten Einrichtungsgegenstände einrichten sollen.
  • Sektionen aktualisieren – Einstellungen für die Verknüpfung eines eigenständigen Planogramms. Legt fest, ob importierte Ausstattung den Sektionsnamen basierend auf der zugeordneten Eigenschaft eingeben soll.
  • Regale nach Planogramm – Einstellungen für die Verknüpfung eines eigenständigen Planogramms. Legt fest, ob die Anzahl und Anordnung der Regale für importierte Ausstattungen aus einem verknüpften eigenständigen Planogramm übernommen werden.

Links zu eigenständigen Planogrammen

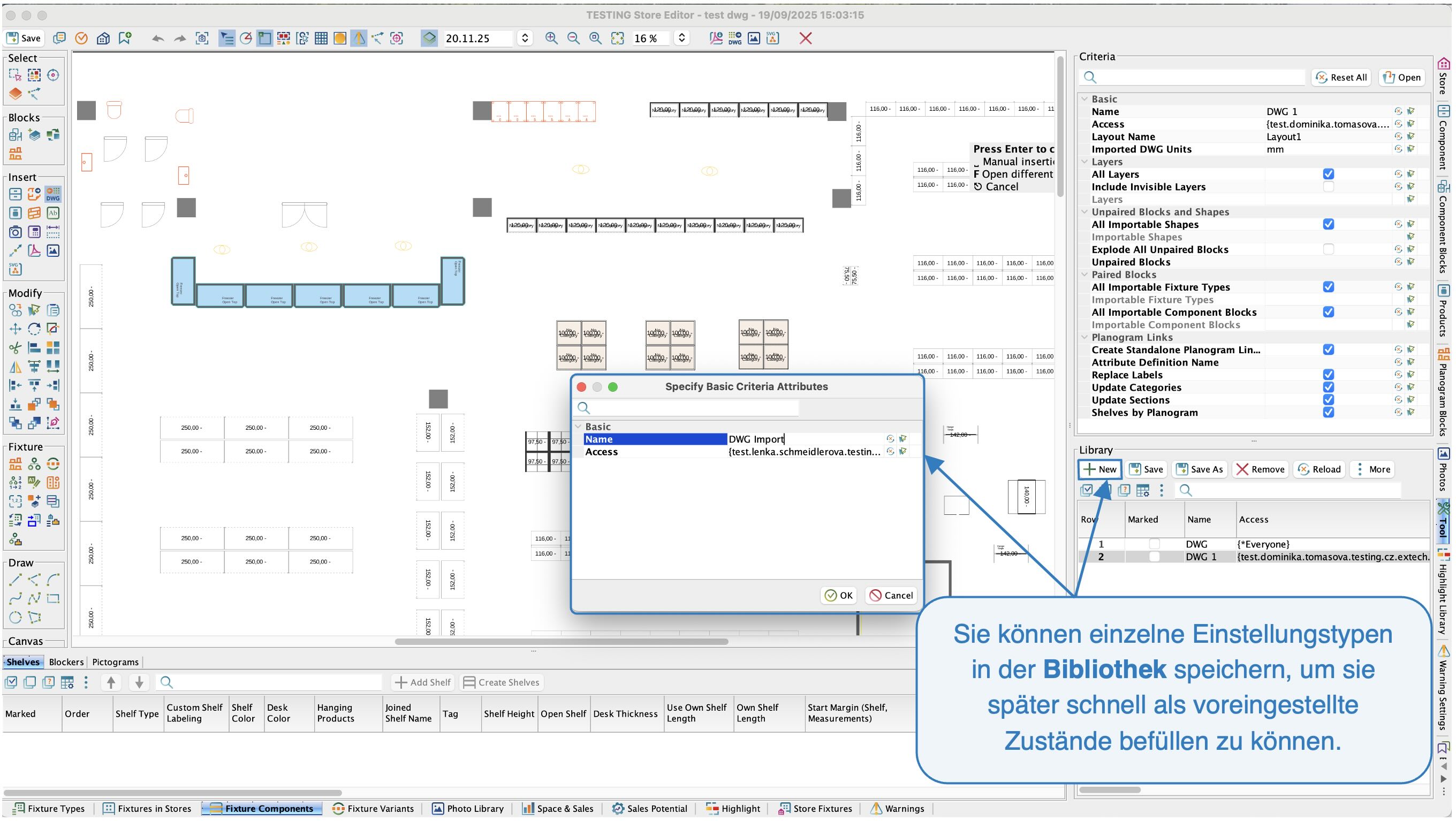

Benutzer können individuelle Einstellungen in einer Bibliothek speichern, um sie später schnell als Voreinstellungen befüllen zu können.

Voreinstellungsbibliothek

Anordnung von Ausstattung in einer separaten Ebene im Filialeditor

Sie haben eine DWG-Datei importiert, die als technischer Grundriss dient. Zusammen mit dieser Datei haben Sie auch die darin enthaltene Ausstattung importiert. Nun möchten Sie diese Ausstattung auf eine andere Ebene und eine bestimmte Version dieser Ebene verschieben, damit alles klar getrennt und einfacher zu verwalten ist.

Im nächsten Schritt müssen Sie daher die bereits importierte Ausstattung aus der DWG-Datei verschieben. Sie verschieben die Ausstattung aus der bereits hochgeladenen Ebene Technische Pläne.

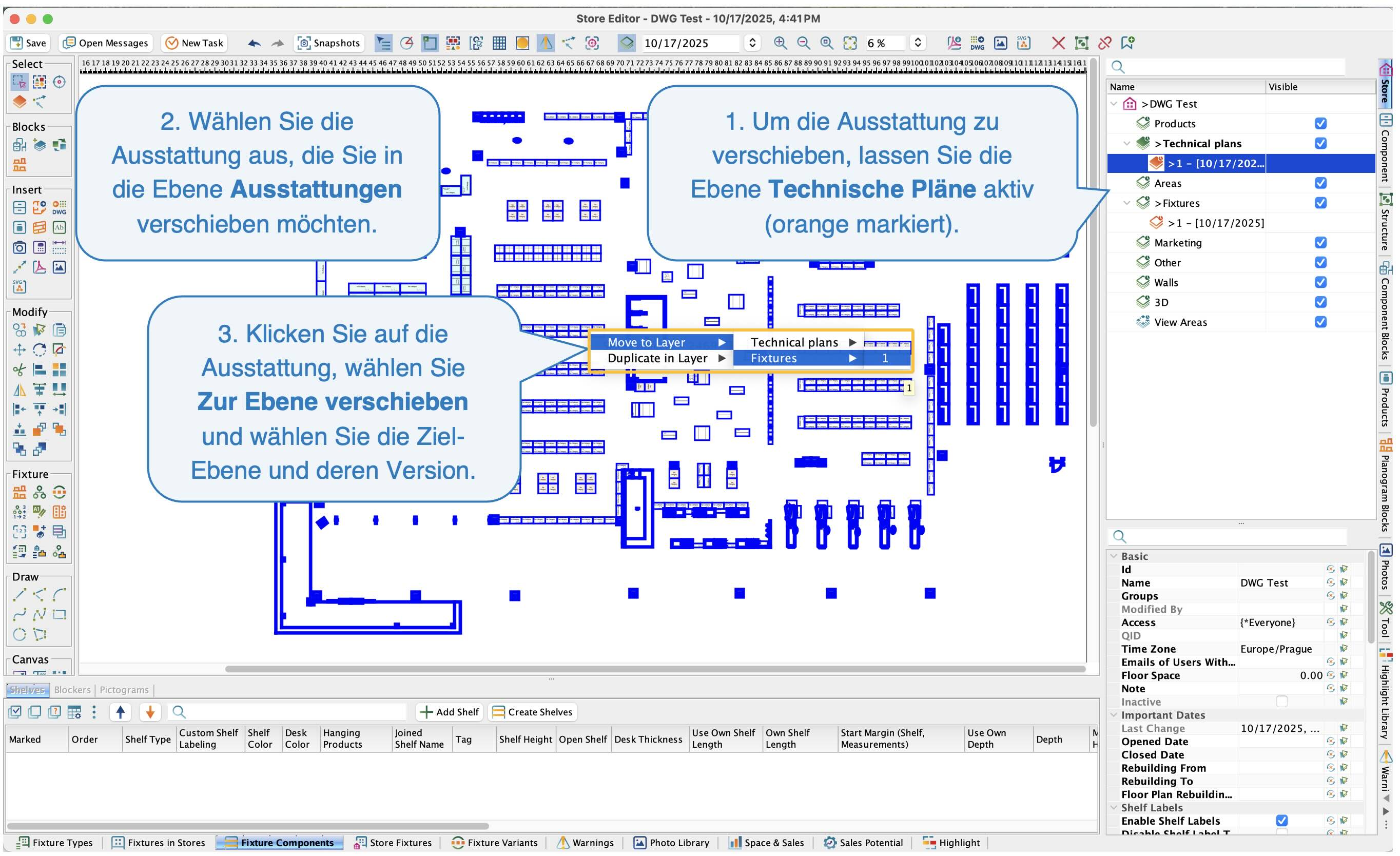

Wie kann man importierte Ausstattung aus einer DWG-Datei in eine andere Ebene verschieben?

1. Erstellen Sie eine neue Version in der Ebene Ausstattung.
2. Bitte doppelklicken Sie, um die Ebene Technische Pläne zu aktivieren.
3. Wählen Sie im Grundriss die Ausstattung aus, die Sie verschieben möchten.
4. Klicken Sie mit der linken Maustaste, um das Menü zu öffnen, und wählen Sie die Option Zur Ebene verschieben. Wählen Sie anschließend die Ziel-Ebene und die Version aus, in die Sie das Fixture verschieben möchten.

Versetzung von Ausstattungen
