In der folgenden Anleitung erfahren Sie, welche Optionen Ihnen zur Verfügung stehen, um in Quant mit DWG-Dateien eine Ausstattung in einer Filiale zu erstellen.

• • Wie können Sie herausfinden, wie die Ausstattung in Ihrer DWG erstellt wurde?
  • Manuelle Erstellung von Ausstattungstypen
  • Typ der Ausstattung importieren
  • Massenplatzierung von Ausstattung auf Polygonen

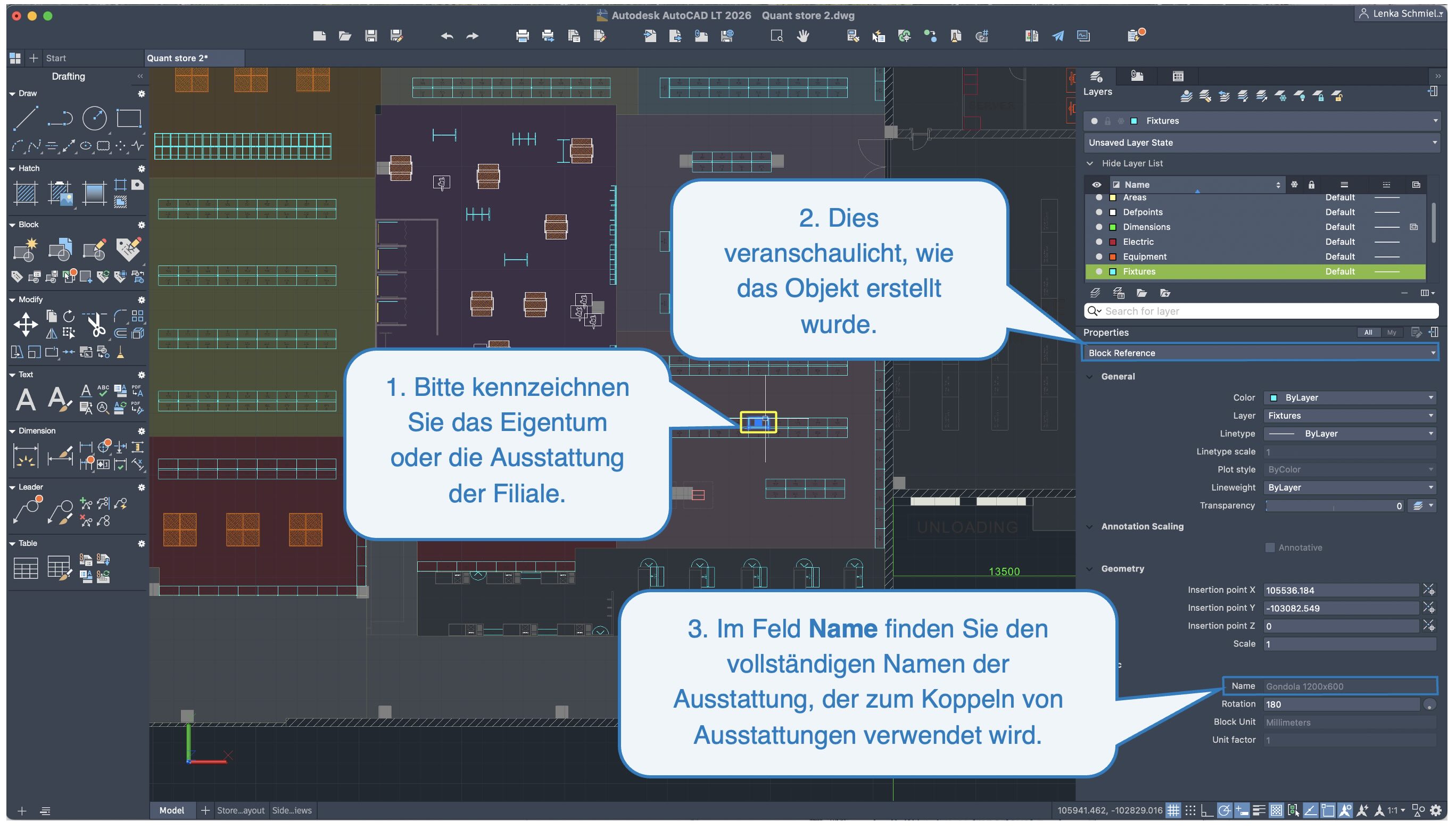

Wie können Sie herausfinden, wie die Ausstattung in Ihrer DWG erstellt wurde?

Der erste Schritt besteht darin, herauszufinden, wie die Ausstattung in Ihrer DWG-Datei erstellt wurde.

Wenn es in Form von Blöcken (und somit nicht nur als einzelne Linien) erstellt wurde, können Sie die Ausstattung entweder manuell mit der Ausstattung in Quant koppeln oder sie direkt in Quant importieren. Wenn die Ausstattung in der DWG-Datei jedoch als Polygon erstellt wurde, können Sie die Funktion Bulk-Ausstattungsplatzierungentsprechend diesen Polygonen verwenden – dieses Verfahren wird weiter unten beschrieben.

Die DWG-Datei muss daher in dem Programm, in dem sie erstellt wurde, oder in einer beliebigen CAD-Version überprüft werden.

Typ der Ausstattung

Manuelle Erstellung des Typ-Ausstattung

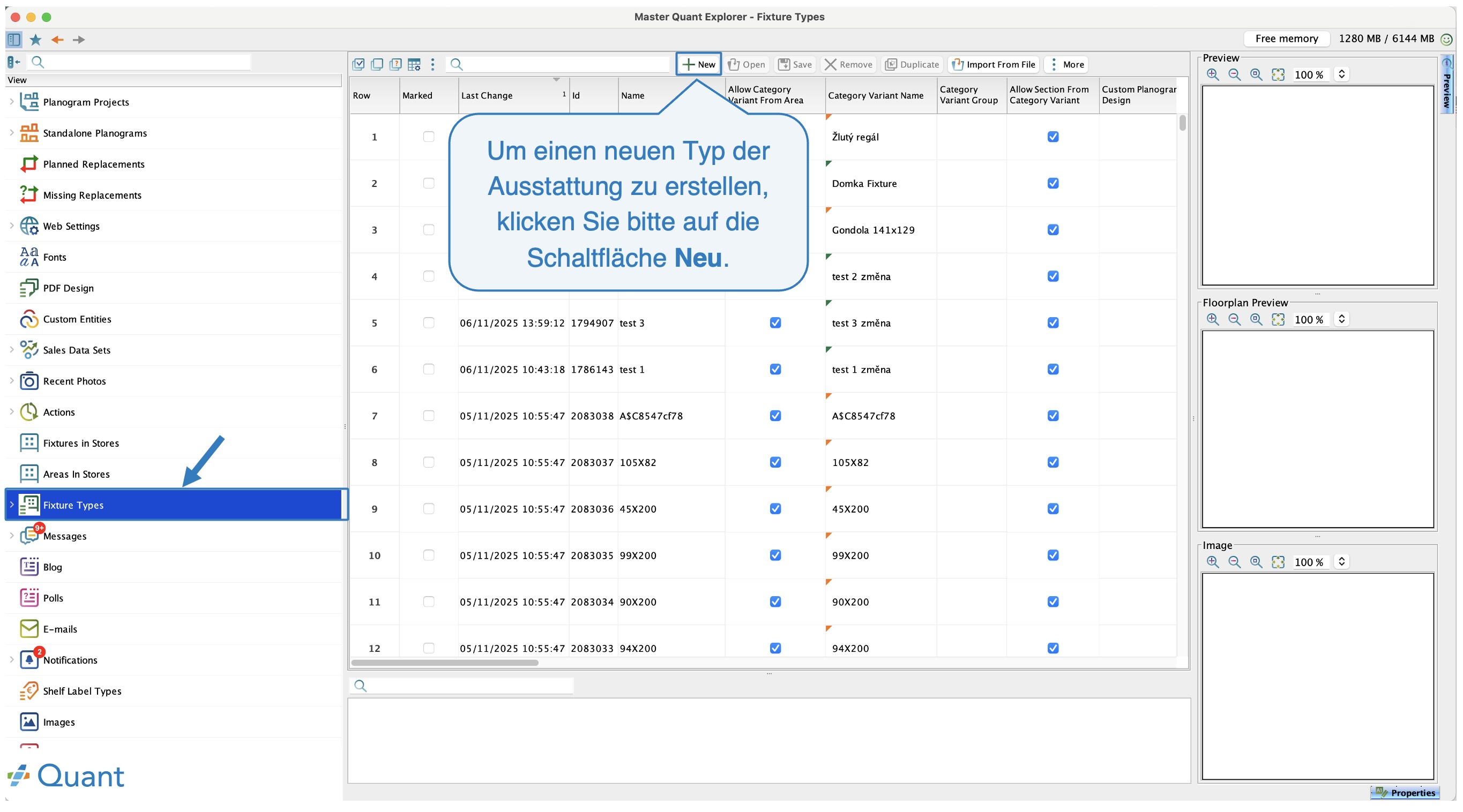

Sie können Vorrichtungen im Quant Explorer im Abschnitt Ausstattungstyp entwerfen, indem Sie auf die Schaltfläche Neu klicken.

Neuer Typ von Ausstattung

Sie können dann die Eigenschaften für den angegebenen Fixture-Typ einrichten.

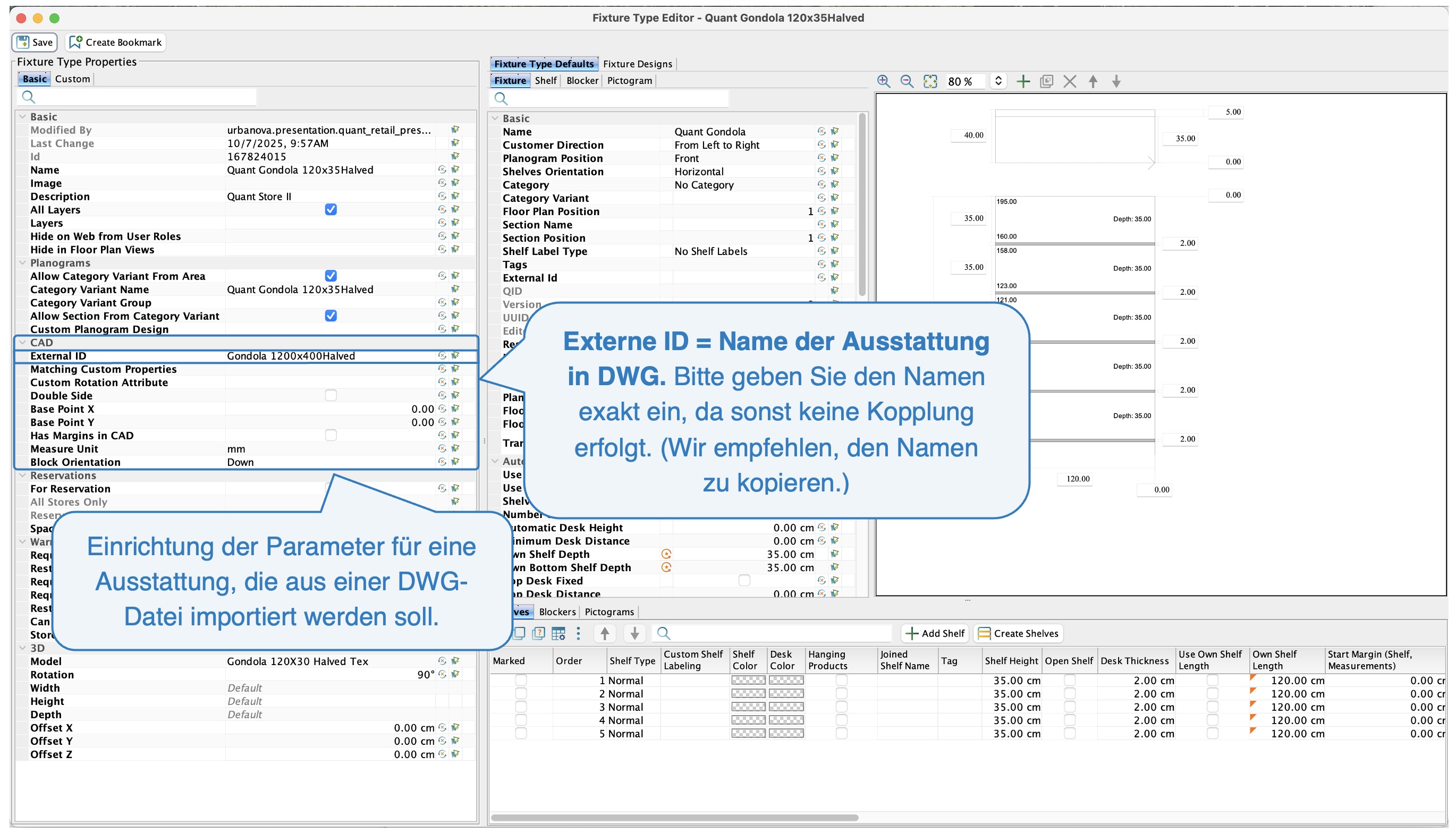

Erstellung von AufstattungstypenIn addition to the standard fixture settings, you must also fill in the following:

Externe ID

Die externe ID ist der Name der Ausstattung, wie er in der DWG-Datei angegeben ist. Der Name muss exakt eingegeben werden, da die Ausstattung sonst nicht korrekt verbunden werden kann. Wir empfehlen, den Namen aus der DWG-Datei zu kopieren und direkt in Quant einzufügen.

Doppelseitig

Bitte dieses Kästchen ankreuzen, wenn die Ausstattung aus zwei identischen Teilen besteht, die einander gegenüberliegen und zusammen eine Einheit bilden.

Has edges in CAD

Neben seinen Abmessungen verfügt der Block in CAD auch über Begrenzungen, die die ihn umgebende Fläche definieren. Diese Begrenzungen können entweder für alle Seiten einheitlich oder für jede Seite des Blocks separat eingerichtet werden.

Maßeinheit

Die Maßeinheit wird entsprechend den Einheiten eingerichtet, die bei der Erstellung der Ausstattung in der DWG-Datei verwendet wurden.

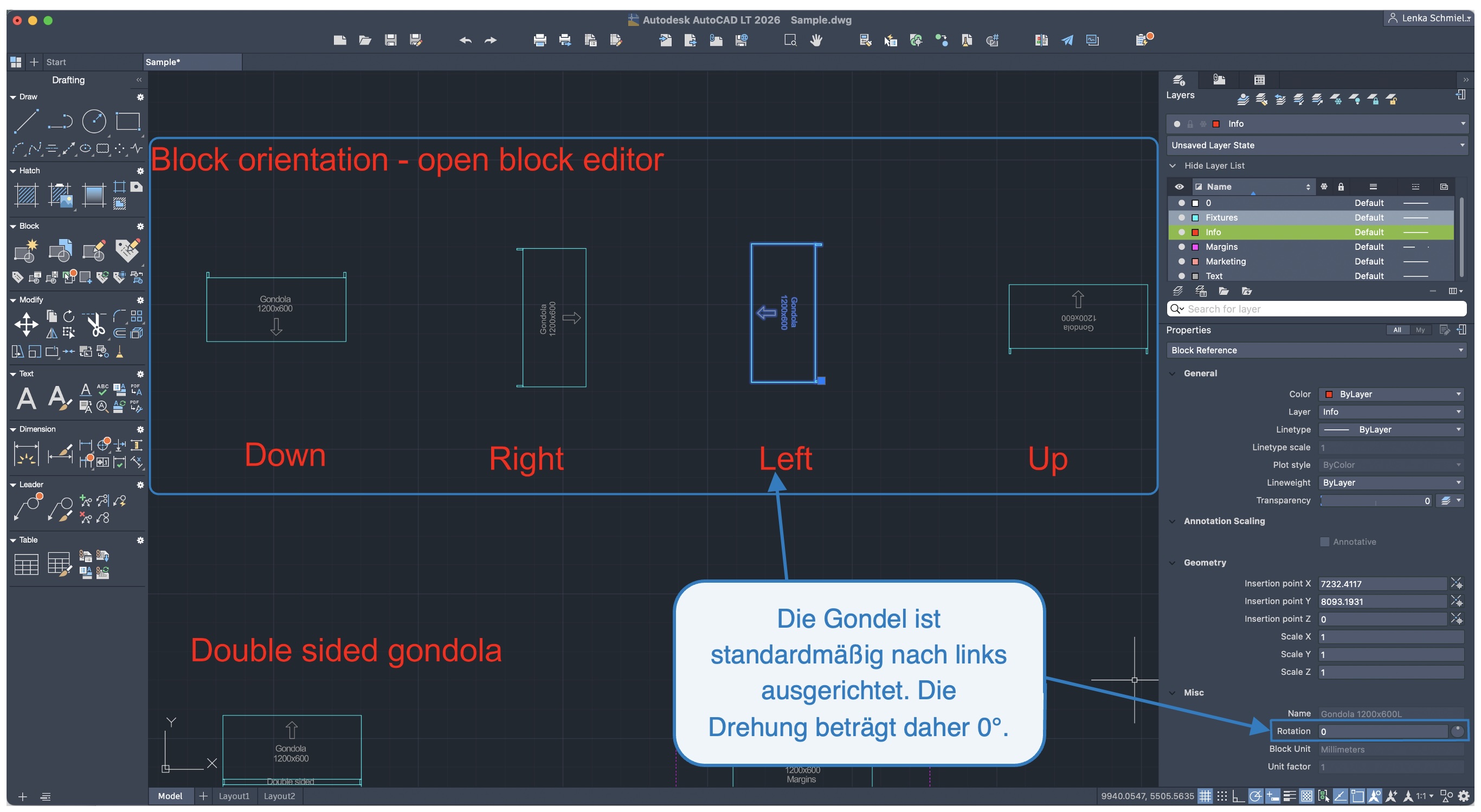

Blockausrichtung

Diese Einstellung dient zur Festlegung der Standarddrehung der im Block befindlichen Ausstattung. In einigen Fällen kann es vorkommen, dass die Ausstattung (z. B. eine Gondel) im Block um 90° oder einen anderen Winkel gedreht erscheint. Beim Einfügen des Blocks wird die Drehung jedoch auf 0° eingerichtet.

Mit der Einstellung Blockausrichtung können Sie daher diese Grunddrehung korrekt bestimmen und sicherstellen, dass die Ausstattung beim Import in die Filiale entsprechend gedreht wird.

• • • Unten – Die Ausstattung wird mit der Vorderseite nach unten gezeichnet.
    • Oben – Die Ausstattung wird mit der Vorderseite nach oben gezeichnet.
    • Rechts – Die Ausstattung wird mit der Vorderseite nach rechts gezeichnet.
    • Links – Die Ausstattung wird mit der Vorderseite nach links gezeichnet.

Blockdrehung

Fahren Sie anschließend mit dem Standardverfahren zum Erstellen von Ausstattungen im Typ-Editor fort.

Anweisungen zum Einrichten neuer Leuchten finden Sie im Handbuch Ausstattungstypen.

Auf diese Weise vorbereitete Ausstattung wird beim Import der DWG-Datei in der Filiale automatisch mit der Ausstattung aus Ihrer DWG-Datei gekoppelt.

Weitere Informationen zum Importieren von DWG-Dateien in Store finden Sie im Handbuch DWG-Dateien nach Filialeditor importieren.

Importieren des Austattungstypen

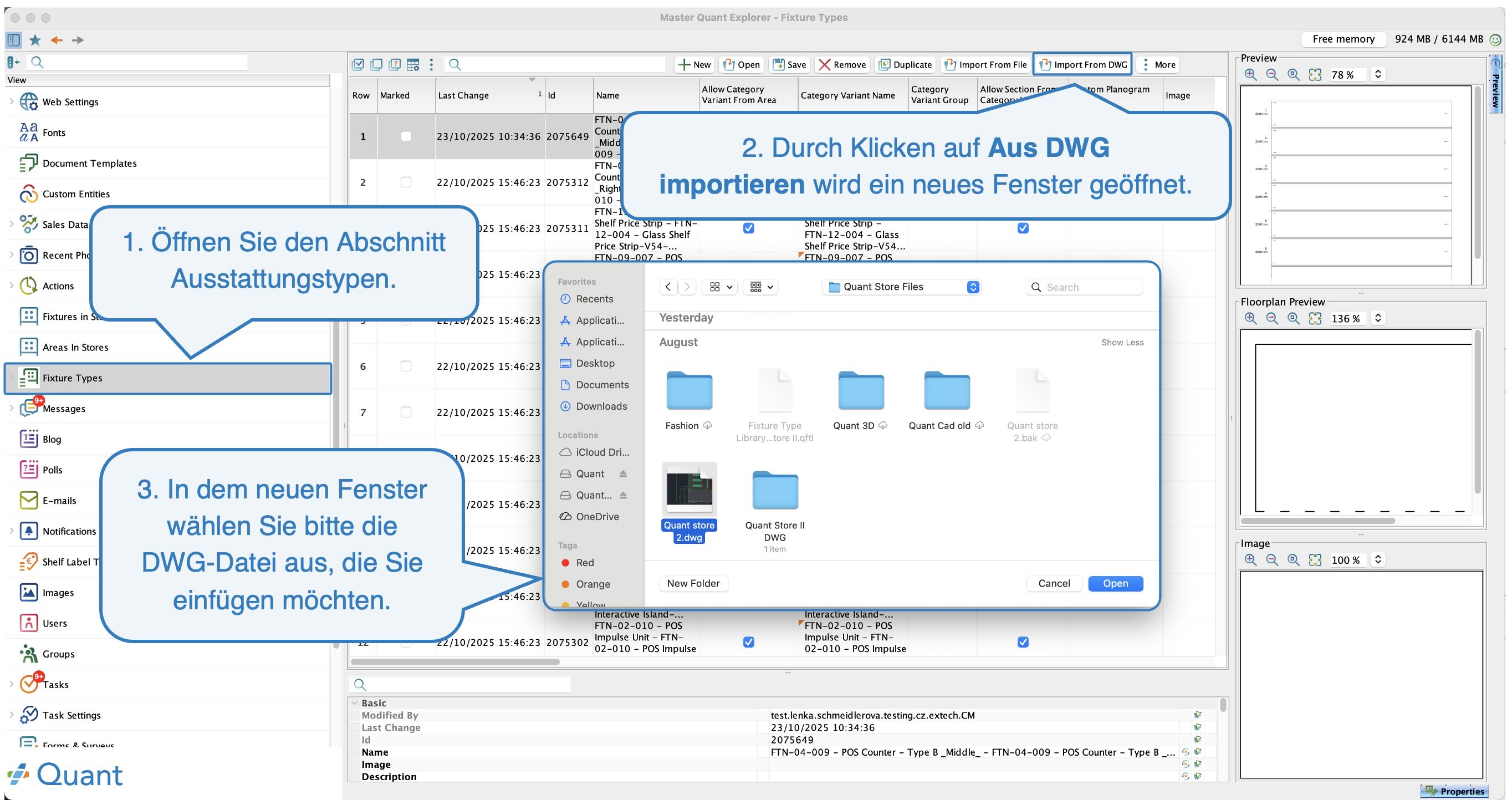

1. Gehen Sie in Quant Explorer zum Abschnitt Ausstattungstyp.
2. Klicken Sie auf die Schaltfläche Aus DWG importieren.
3. Es öffnet sich ein neues Dialogfeld, in dem Sie die Datei auswählen können. Wählen Sie die DWG-Datei aus, aus der Sie die Ausrüstung importieren möchten, und überprüfen Sie Ihre Auswahl.

Ausstattung aus DWG importieren

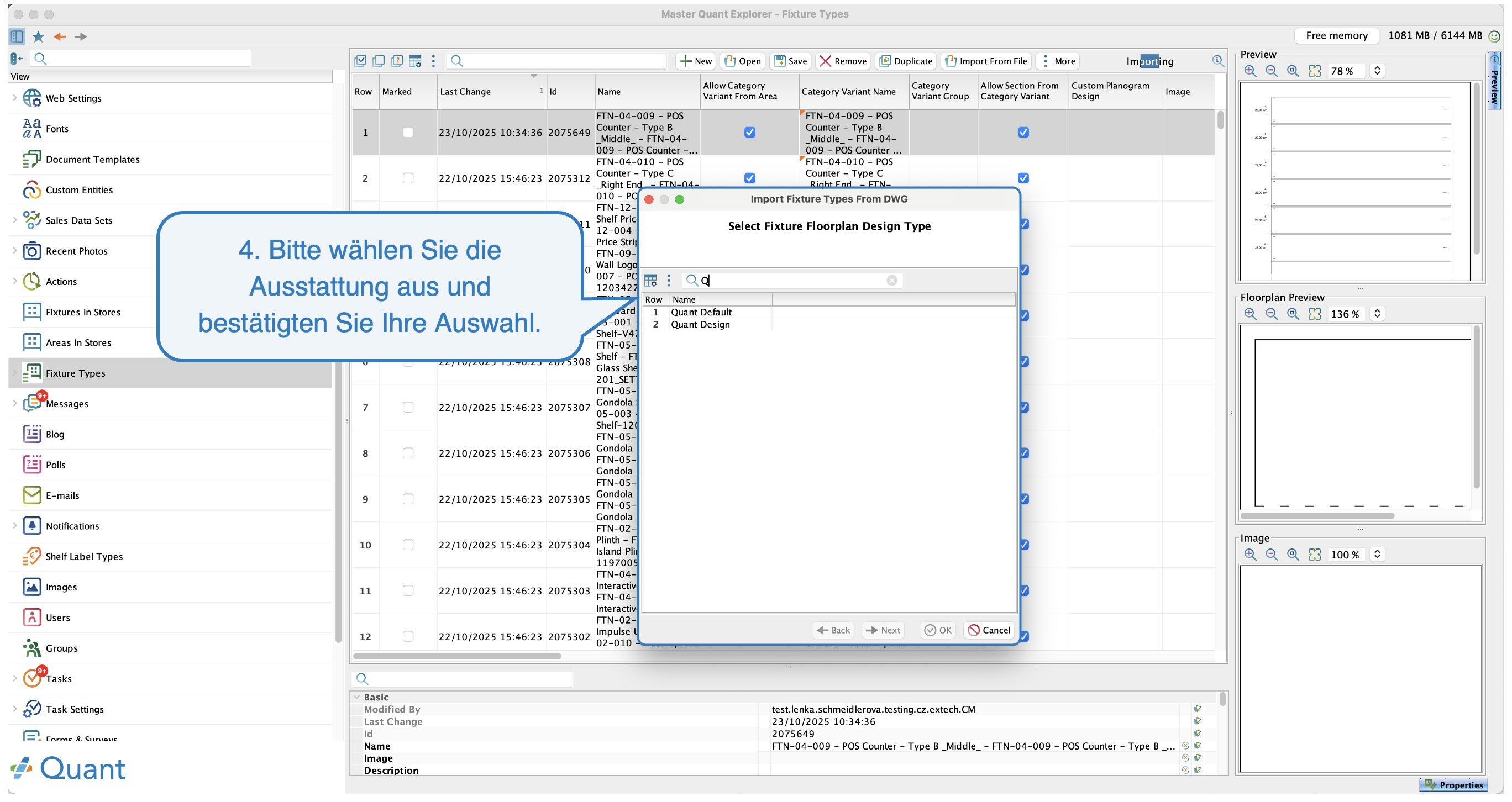

1. Wählen Sie anschließend aus den angebotenen Optionen Ausstattung Design aus oder erstellen Sie Ihr eigenes Design und klicken Sie auf Weiter.

Weitere Informationen zum Erstellen Ihres eigenen Fixture-Designs finden Sie im Handbuch Ausstattungstypen.

Fixture Design

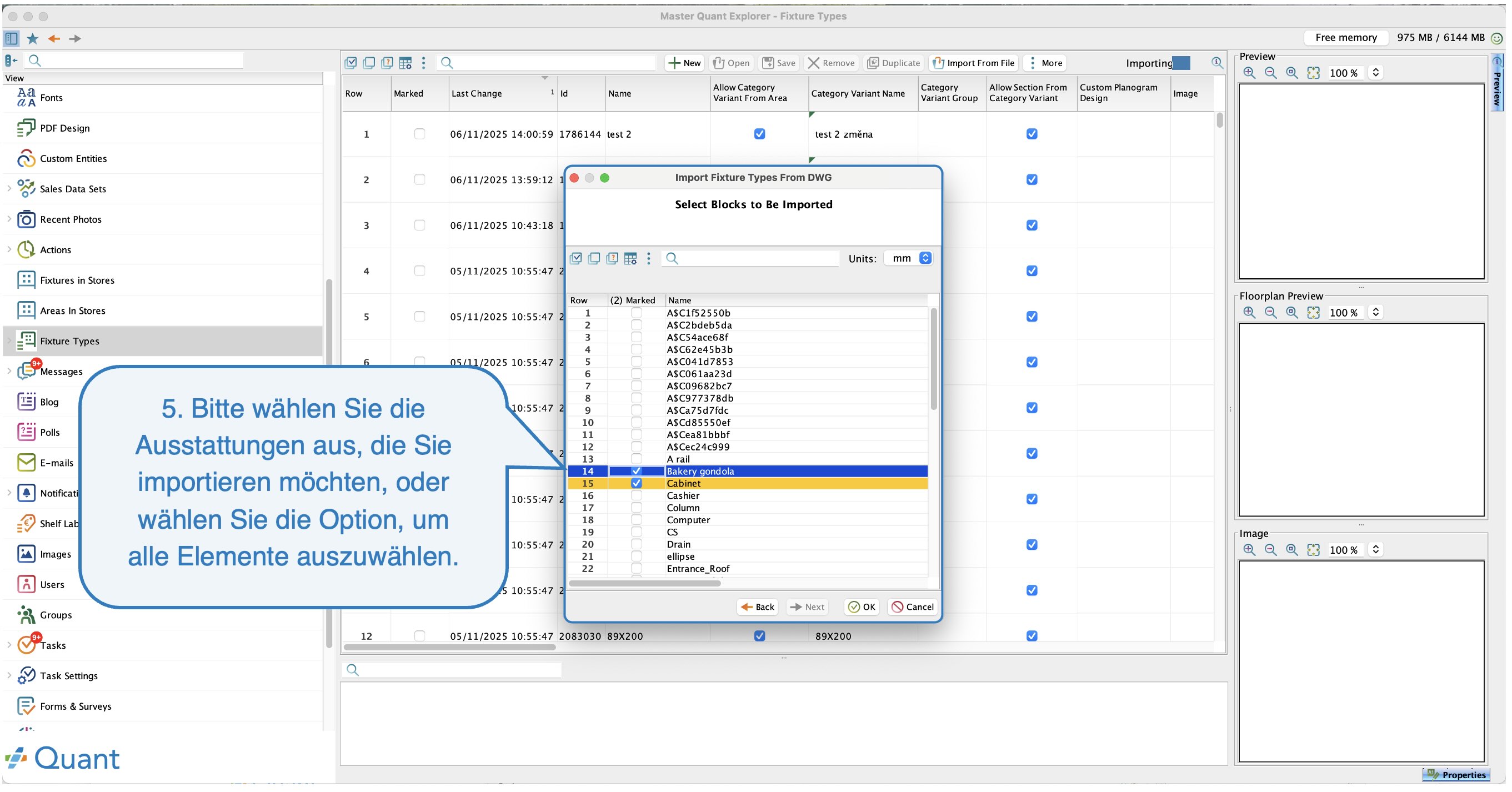

1. Nach dem Klicken auf die Schaltfläche Weiter fahren wir mit der Auswahl der aus der DWG-Datei befüllten Ausstattung fort. In diesem Schritt können wir manuell markieren, welche Elemente wir in Quant importieren möchten, oder einfach die Option Alle markieren auswählen und mit der Schaltfläche OK bestätigten.
2. Die markierte Ausstattung wird dann in die Registerkarte Ausstattungstyp importiert.

Auswahl der Ausstattung

Massenplatzierung von Ausstattung auf Polygonen

Diese Funktion ist für Fälle vorgesehen, in denen die Ausstattungen in der DWG-Datei mithilfe von Polygonen anstelle von Blöcken definiert sind. Da Polygone keine Blöcke sind, werden sie beim Import in Quant nicht automatisch mit Ausstattungen gepaart und bleiben als separate Formen erhalten. Sie können jedoch anschließend in Ausstattungen konvertiert werden.

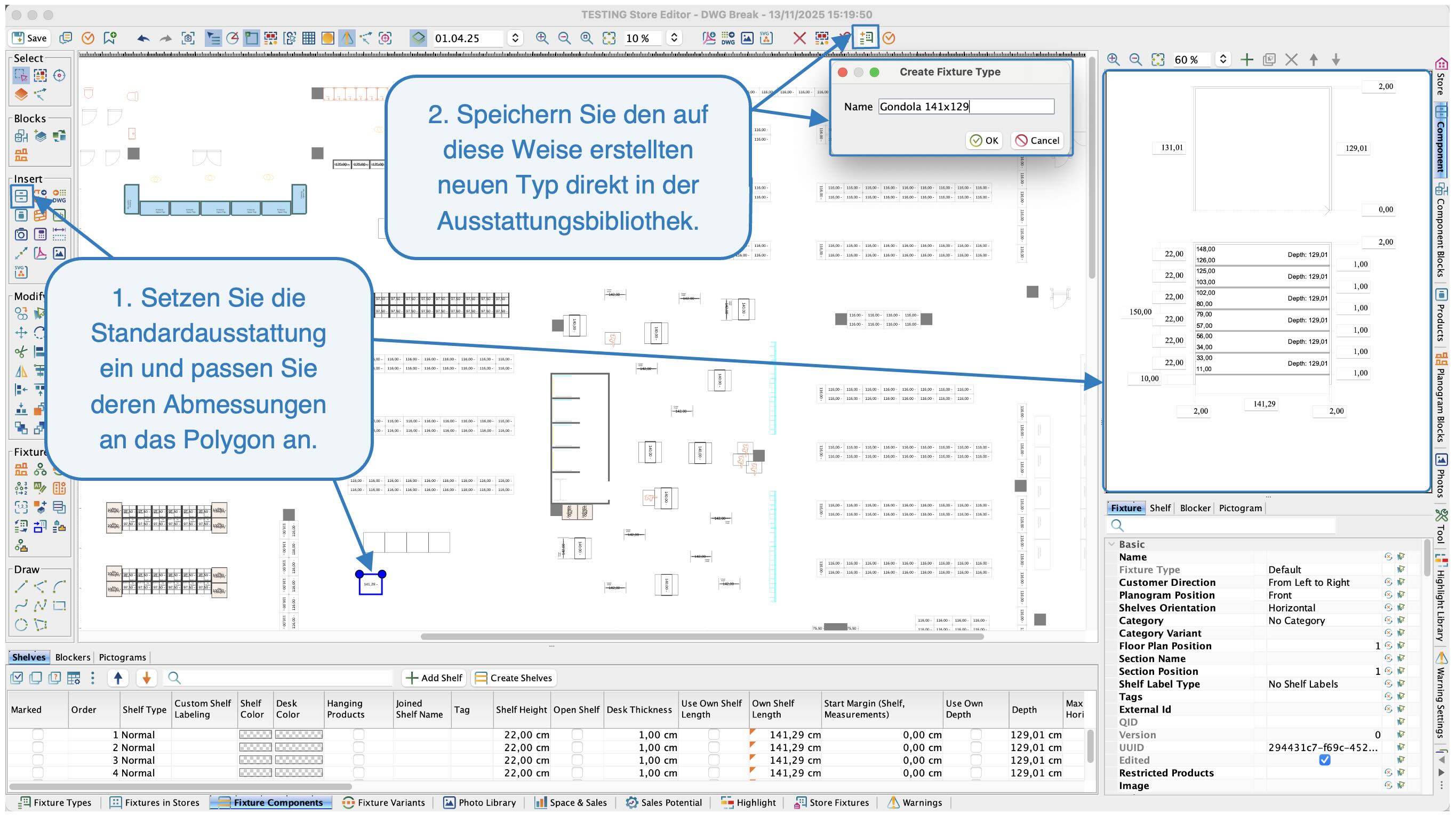

Schritte zum Erstellen eines neuen Ausstattungstyp:

1. Einfügen einer Standardleuchte in den Grundriss.
2. Passen Sie auf der Registerkarte Ausstattung die Parameter so an, dass die Abmessungen mit dem Polygon entsprechen, das Sie in eine Ausstattung umwandeln möchten.
3. Klicken Sie oben in Quant auf das Symbol Ausstattung Typ erstellen und benennen Sie die neue Ausstattung.
4. Der neue Ausstattungstyp wird in der Bibliothek gespeichert, wo Sie ihn wiederholt verwenden können.

Erstellen von Ausstattungstypen

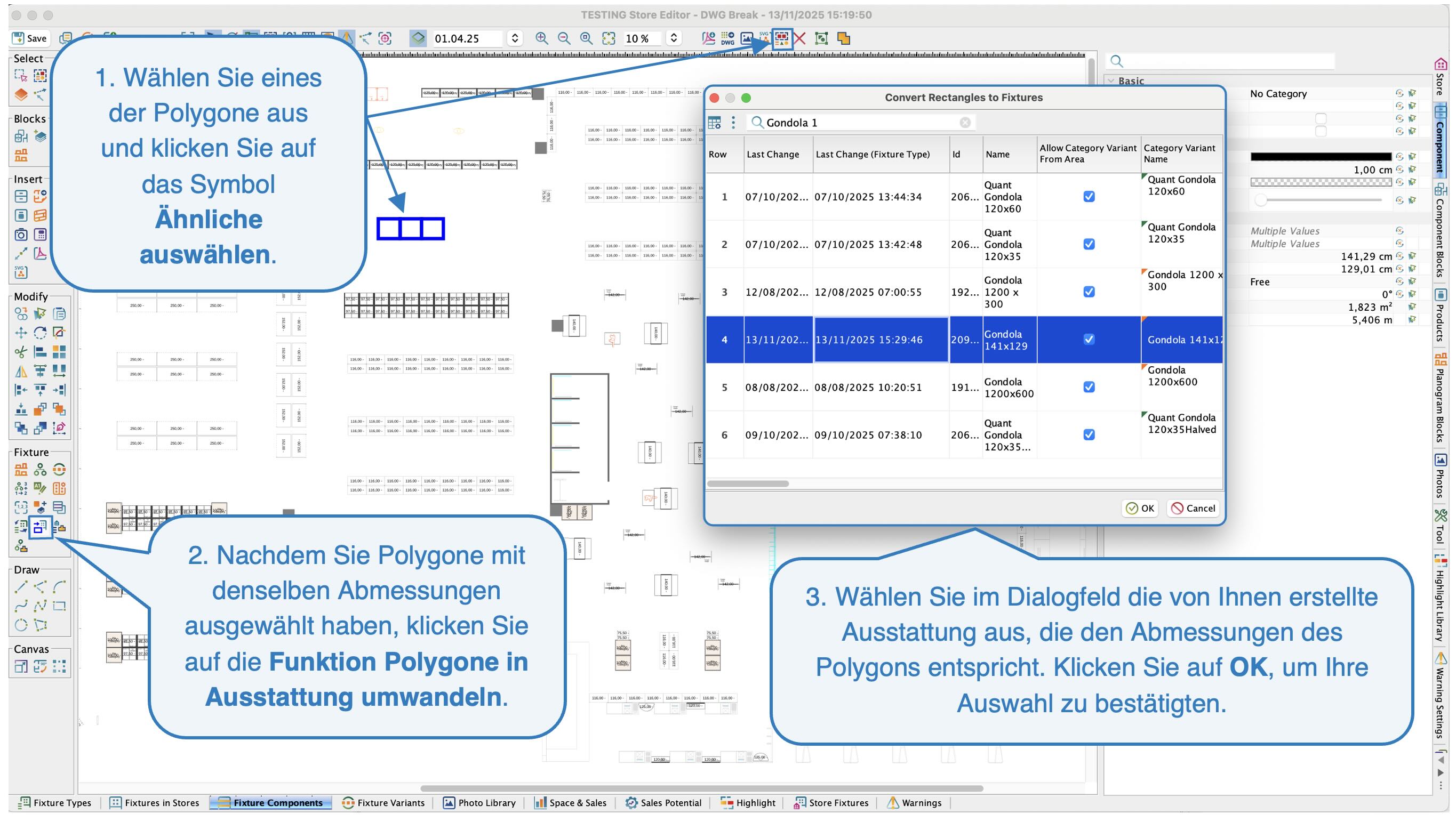

Verfahren zur Konvertierung von Polygonen in Ausstattung:

1. Wählen Sie eines der Polygone auf dem Grundriss aus.
2. Klicken Sie in der oberen Leiste auf Ähnliche auswählen (SHIFT+A) – diese Funktion wählt alle Polygone mit gleichen oder sehr gleichen Abmessungen aus.
3. Sobald alle benötigten Polygone ausgewählt sind, klicken Sie auf die Funktion Polygone in Ausstattung umwandeln (linke Registerkarte mit Funktionen).
4. Wählen Sie im geöffneten Dialogfeld mit der Ausstattung-Bibliothek den Ausstattungstyp aus, den Sie erstellt haben und der den Abmessungen des Polygons entspricht.
5. Bestätigen Sie Ihre Auswahl mit der Schaltfläche OK.

Mit diesem Schritt wurden alle ausgewählten Polygone in Ausstattung umgewandelt.

Konvertierung von Polygonen in Ausstatt
