Según la información contenida en el archivo DWG, se puede importar solo como plano técnico o junto con los elementos fijos de la tienda, como las góndolas.

Para que el accesorio se importe correctamente al Editor de la tienda, es necesario establecer el ID externo para cada tipo de accesorio. Para obtener más información, consulte el manual Creación de una biblioteca de tipos de accesorios a partir de DWG.

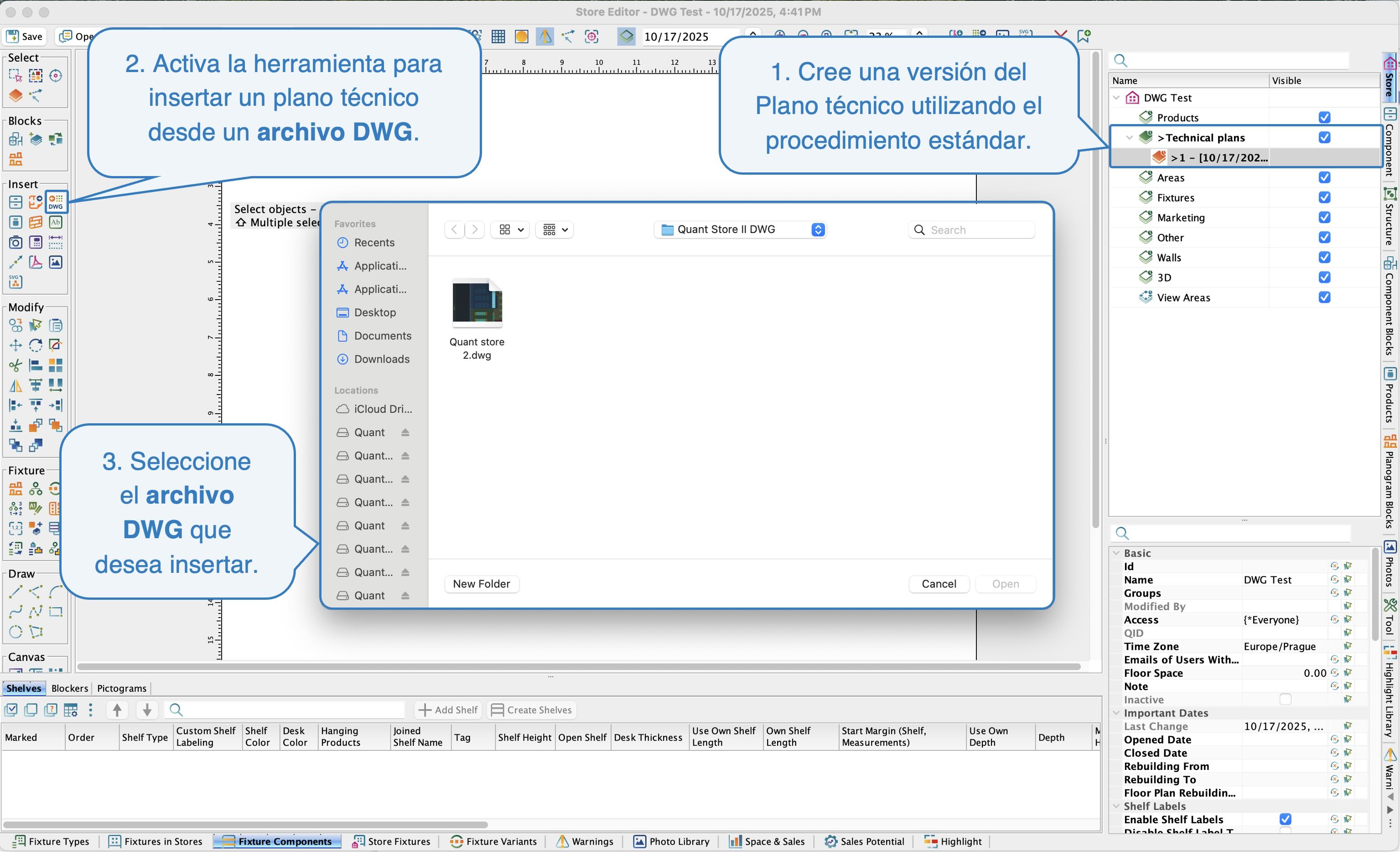

1. Cree una nueva versión de la capa en la capa Plan técnico y compruebe que esta capa está activa; lo sabrá porque su icono estará completamente coloreado de naranja.
2. En el panel izquierdo, seleccione la herramienta para insertar archivos DWG: Importación DWG.
3. Se abrirá un cuadro de diálogo para seleccionar un archivo de su ordenador. Seleccione el archivo y espere a que se complete la importación. Una vez completada la importación, el icono Importación desaparecerá.

Las instrucciones para crear una nueva capa se encuentran en el manual Creación de una versión de la capa.

Seleccionar un archivo DWG

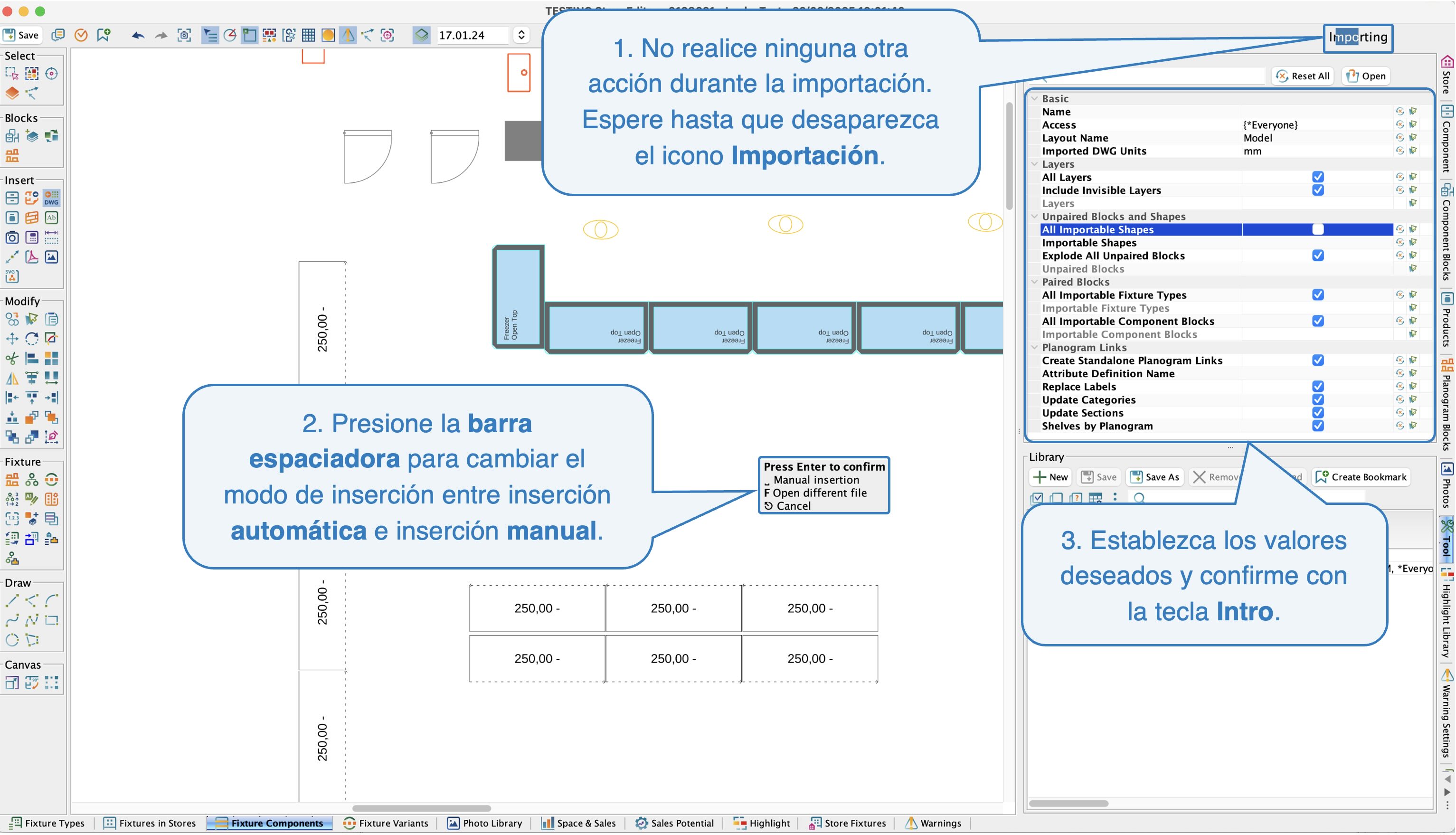

Para colocar un archivo DWG, puede utilizar la inserción automática o la inserción manual:

• • Inserción automática: expande automáticamente el lienzo y coloca todos los componentes importados en el centro del lienzo.
  • Inserción manual: le permite colocar los componentes importados en el lienzo manualmente, utilizando los movimientos del ratón.

Puede cambiar entre los modos de inserción automática y manual pulsando la barra espaciadora.

El usuario puede abrir fácilmente un nuevo archivo DWG mientras establece los criterios utilizando el atajo de teclado F. Este atajo vuelve a abrir el cuadro de diálogo para seleccionar un archivo DWG.

Una vez que haya establecido los valores deseados y desee colocar (confirmar) el documento, pulse la tecla Intro. El documento se colocará entonces como un plano técnico de la tienda.

Importar DWG

Criterios de importación

• • Nombre - utilizado para nombrar la capa.
  • Acceso - puede elegir quién tendrá acceso a esta capa.

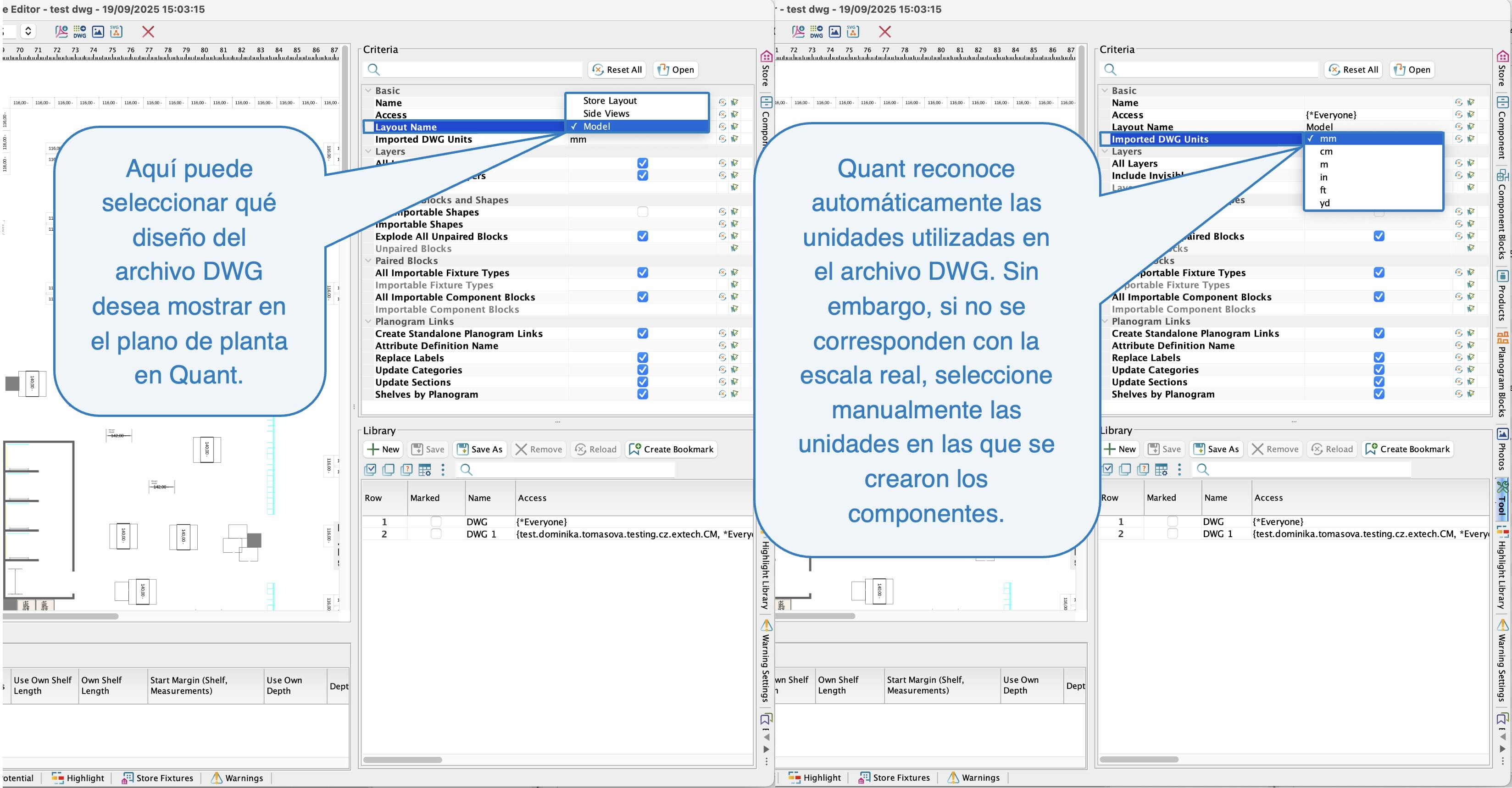

  • Nombre del diseño - aquí selecciona qué diseño del archivo DWG desea mostrar en el plano de planta en Quant.
  • Unidades DWG importadas: Quant detecta automáticamente las unidades en las que se creó el archivo DWG. Si las unidades no coinciden con la apariencia, seleccione las unidades según las unidades en las que creó los componentes individuales.

Nombre del diseño + Unidades DWG importadas

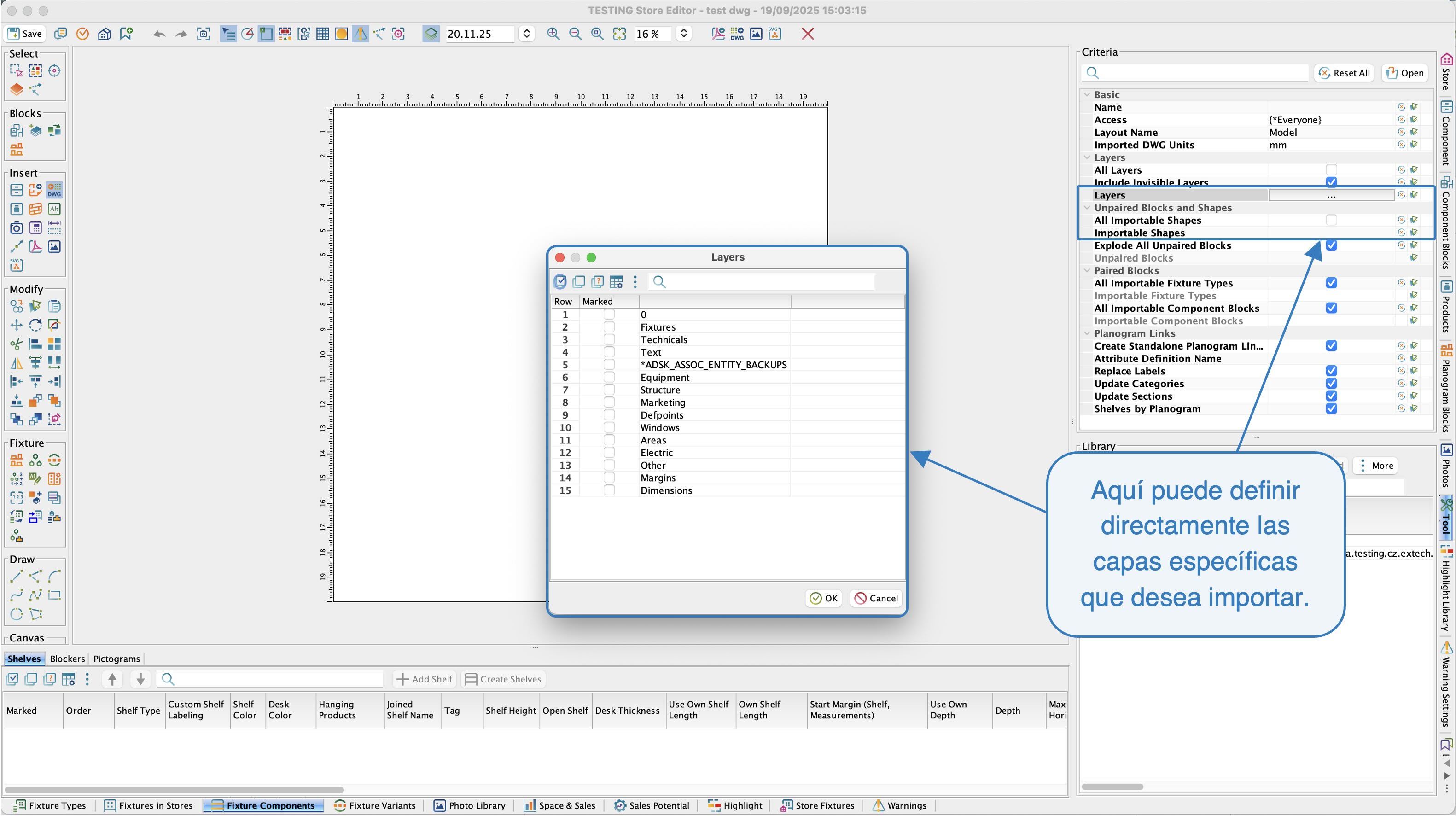

Capas

Aquí puede configurar qué capas se importarán.

• • Todas las capas : importa todas las capas encontradas.
  • Incluir capas invisibles : importa capas que están ocultas o contienen cualquier tipo de congelación.
  • Capas : el usuario puede definir directamente capas específicas para importar.

Selección de capa

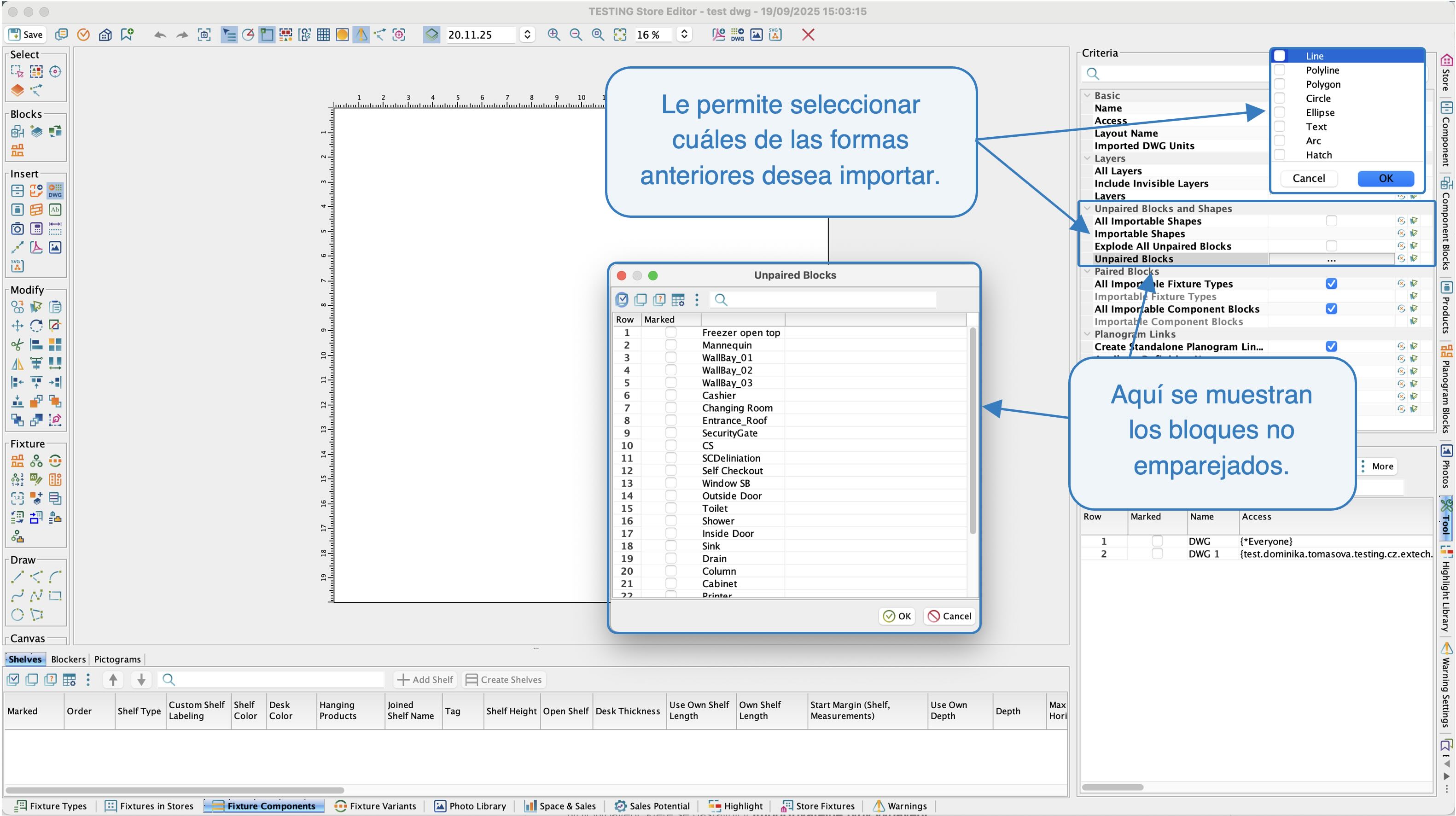

Unpaired Blocks and Shapes

Esta sección le permite configurar la importación de bloques y formas que no están emparejados (sin un ID externo en el lado Quant).

• • Todas las formas importables: importa todas las formas para las que no es posible definir un ID externo, es decir: segmentos de línea, polilíneas, polígonos, círculos, elipses, texto, curvas, tramas.
  • Formas importables: le permite seleccionar cuáles de las formas anteriores se importarán.
  • Explotar todos los bloques no emparejados: si hay bloques en el archivo DWG que no tienen un par en el lado Quant y el usuario aún desea importarlos, esta configuración descompondrá los bloques en las formas individuales mencionadas anteriormente y los importará.
  • Bloques no emparejados: aquí puede ver una lista de bloques no emparejados.

Formas importables

Bloques emparejados

Esta sección le permite configurar la importación de bloques y componentes de bloques que tienen un ID externo definido.

• • Todos los tipos de accesorios importables: le permite elegir si desea importar todos los tipos de accesorios o solo determinados tipos, que se configuran en Tipos de accesorios importables.
  • Todos los componentes importables de bloques: le permite elegir si desea importar todos los bloques de componentes o solo determinados bloques, que se configuran en Componentes importables de bloques.

Bloques emparejados

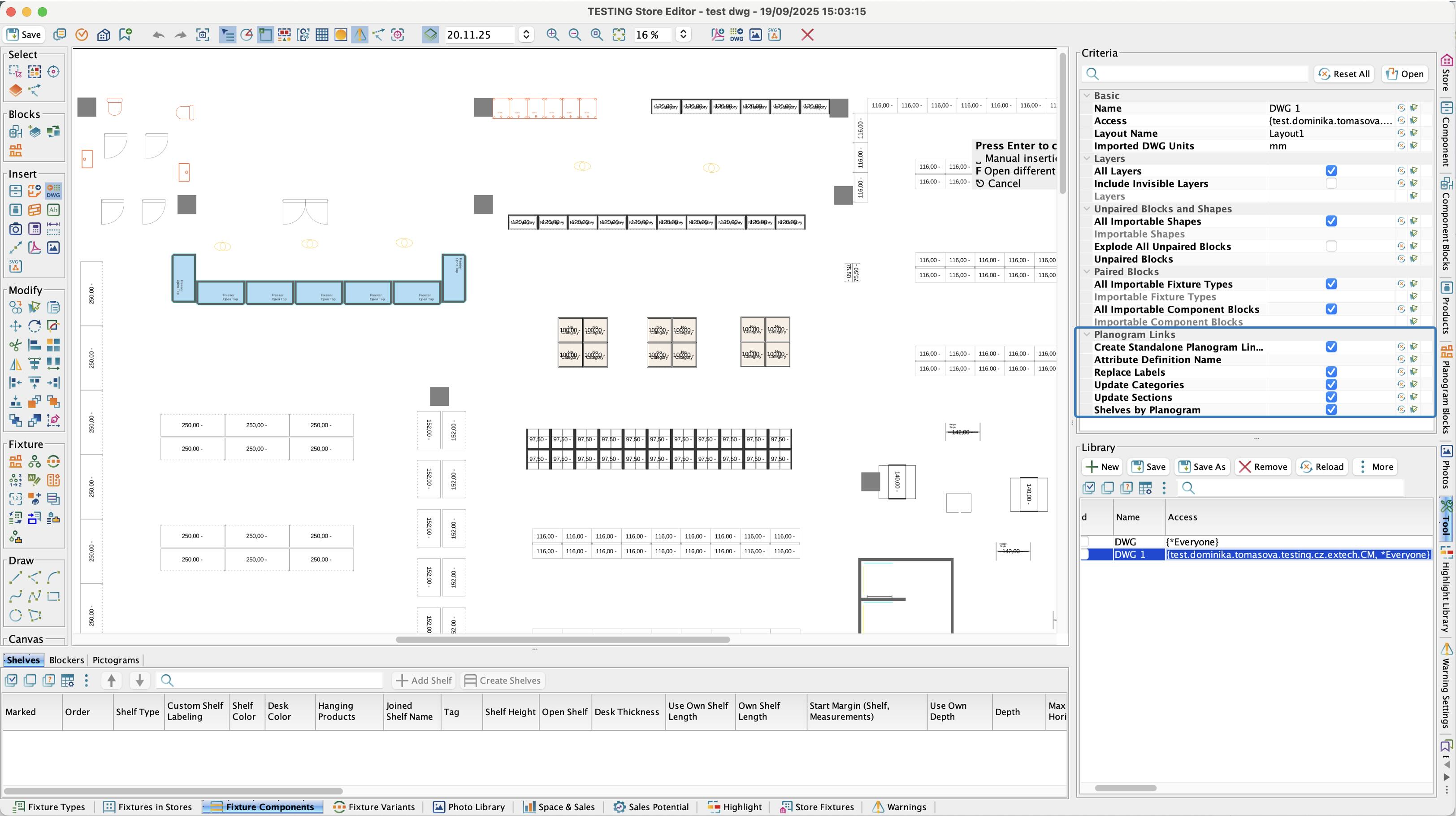

Enlaces a planogramas independientes

• • Crear enlaces de planogramas independientes – permite crear enlaces a planogramas independientes.
  • Nombre de definición de atributo – aquí, el usuario asigna el atributo que contiene información sobre el nombre del atributo vinculado. Este atributo debe escribirse exactamente como aparece en el archivo DWG.
  • Reemplazar etiquetas: si el nombre del planograma vinculado también se encuentra como componente de texto en el archivo DWG, es posible colocar el nombre del planograma vinculado en Quant en lugar de este componente de texto para una mejor visualización de los enlaces.
  • Actualizar categorías: ajustes para vincular un planograma independiente. Define si los accesorios importados deben tomar la categoría de un planograma independiente y establecerla en los accesorios importados.
  • Actualizar secciones: ajustes para vincular un planograma independiente. Define si el accesorio importado debe introducir el nombre de la sección basándose en el atributo asignado.
  • Estantes por planograma: ajustes para vincular un planograma independiente. Define si el número y la disposición de los estantes de los accesorios importados se tomarán de un planograma independiente vinculado.

Enlaces a planogramas independientes

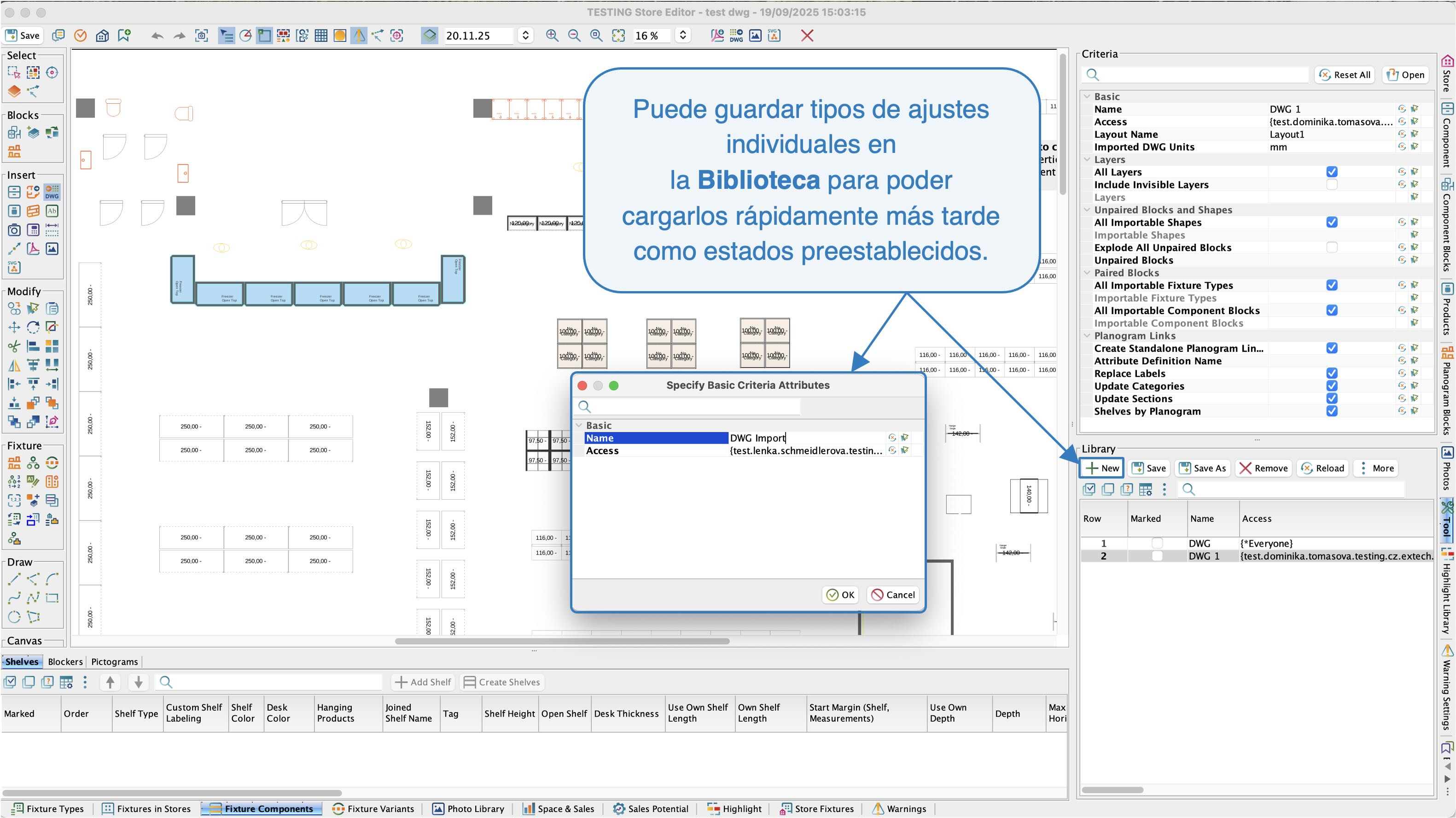

El usuario puede guardar los distintos tipos de configuración en la biblioteca para poder recuperarlos rápidamente más tarde como estados preestablecidos.

Biblioteca de preajustes

Organizar los accesorios en una capa separada en el editor de tiendas

Ha importado un archivo DWG que sirve como plano técnico de la tienda. Junto con este archivo, también ha importado el accesorio que formaba parte del mismo. Ahora desea mover este accesorio a otra capa y a una versión específica de esta capa para que todo quede claramente separado y sea más fácil de gestionar.

Por lo tanto, el siguiente paso es mover el accesorio ya importado desde el archivo DWG. Moverá el accesorio desde la capa Planos técnicos ya cargada.

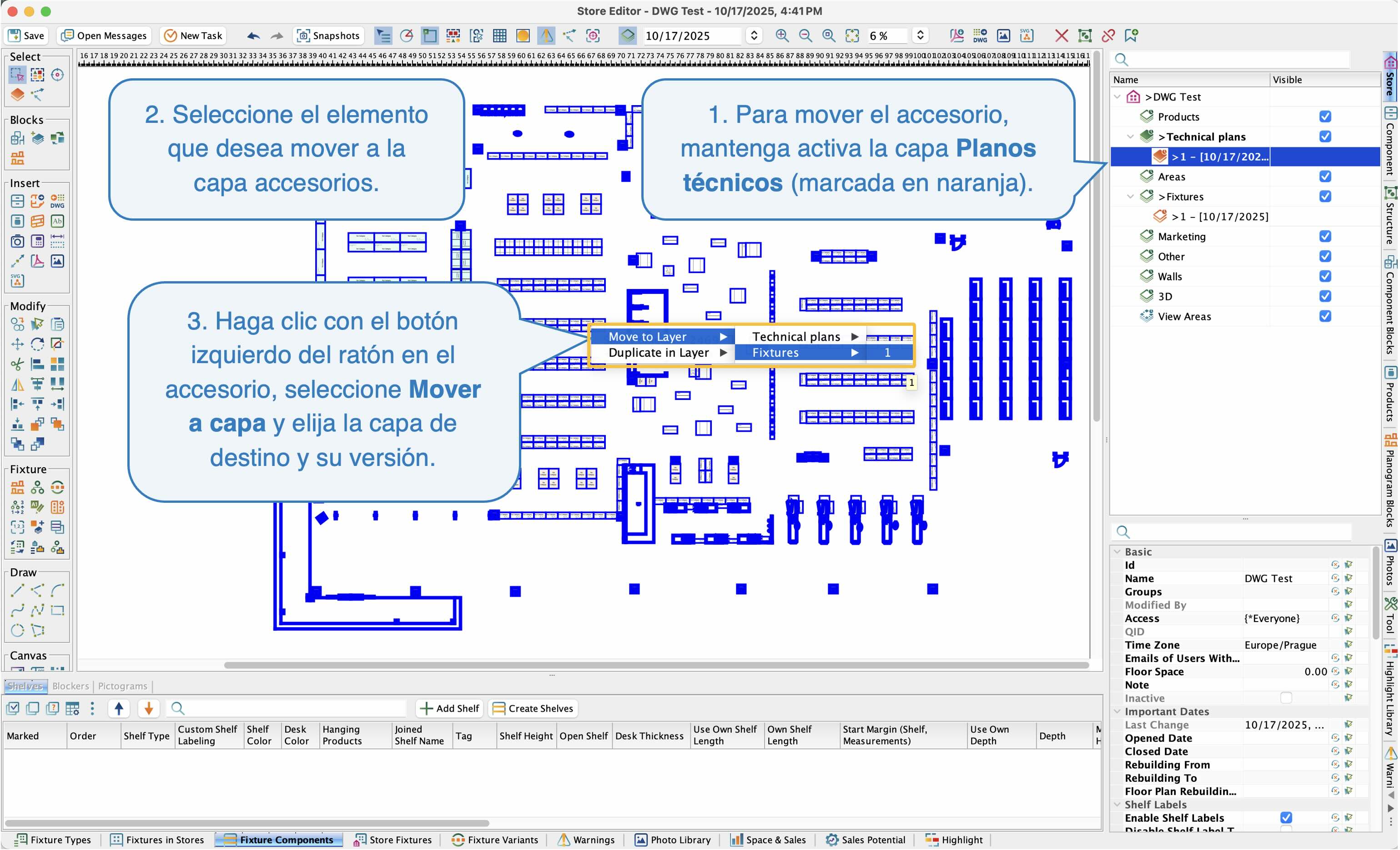

Cómo mover un accesorio importado de un archivo DWG a otra capa?

1. Cree una nueva versión en la capa Accesorios.
2. Haga doble clic para activar la capa Planos técnicos.
3. En el plano de planta, seleccione el elemento que desea mover.
4. Haga clic con el botón izquierdo para abrir el menú y seleccione la opción Mover a capa. A continuación, seleccione la capa y la versión de destino a las que desea mover el elemento.

Reubicación de accesorios
