Creación de una biblioteca de tipos de accesorios a partir de DWG
En el siguiente manual, aprenderá qué opciones puede utilizar para crear accesorios en una tienda si utiliza archivos DWG para crear una tienda en Quant.

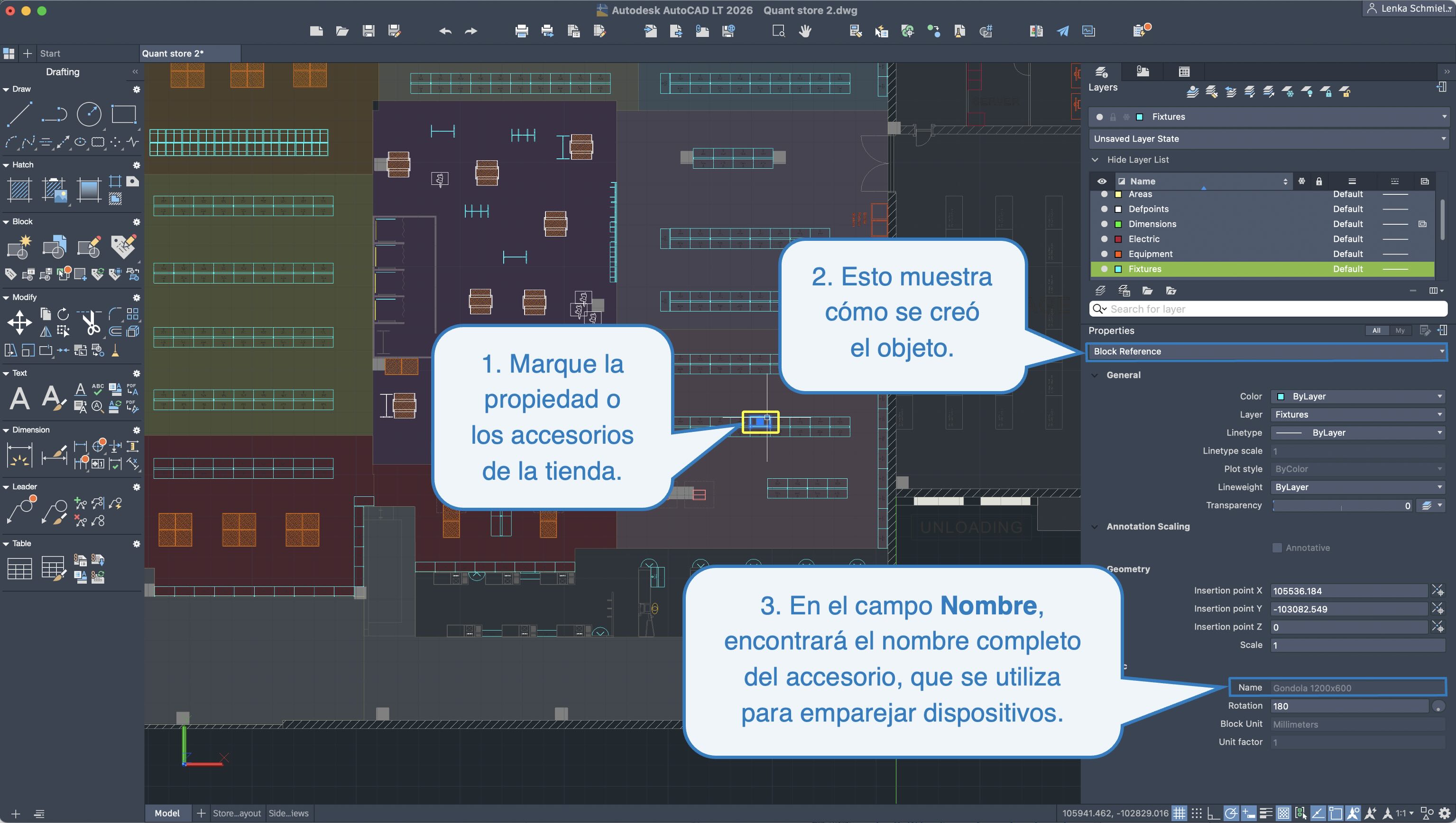

Cómo puedes averiguar cómo se creó el accesorio en tu archivo DWG?
El primer paso es averiguar cómo se ha creado el accesorio en el archivo DWG.
Si se ha creado en forma de bloques (y, por lo tanto, no solo líneas individuales), puede emparejar manualmente el accesorio con el accesorio en Quant o importarlo directamente a Quant. Sin embargo, si el accesorio del archivo DWG se ha creado como un polígono, puede utilizar la función de colocación masiva de accesorios según estos polígonos; este procedimiento se describe a continuación.
Por lo tanto, el archivo DWG debe examinarse en el programa en el que se creó o en cualquier versión de CAD.
Tipo de accesorio
Creación manual del tipo de accesorio

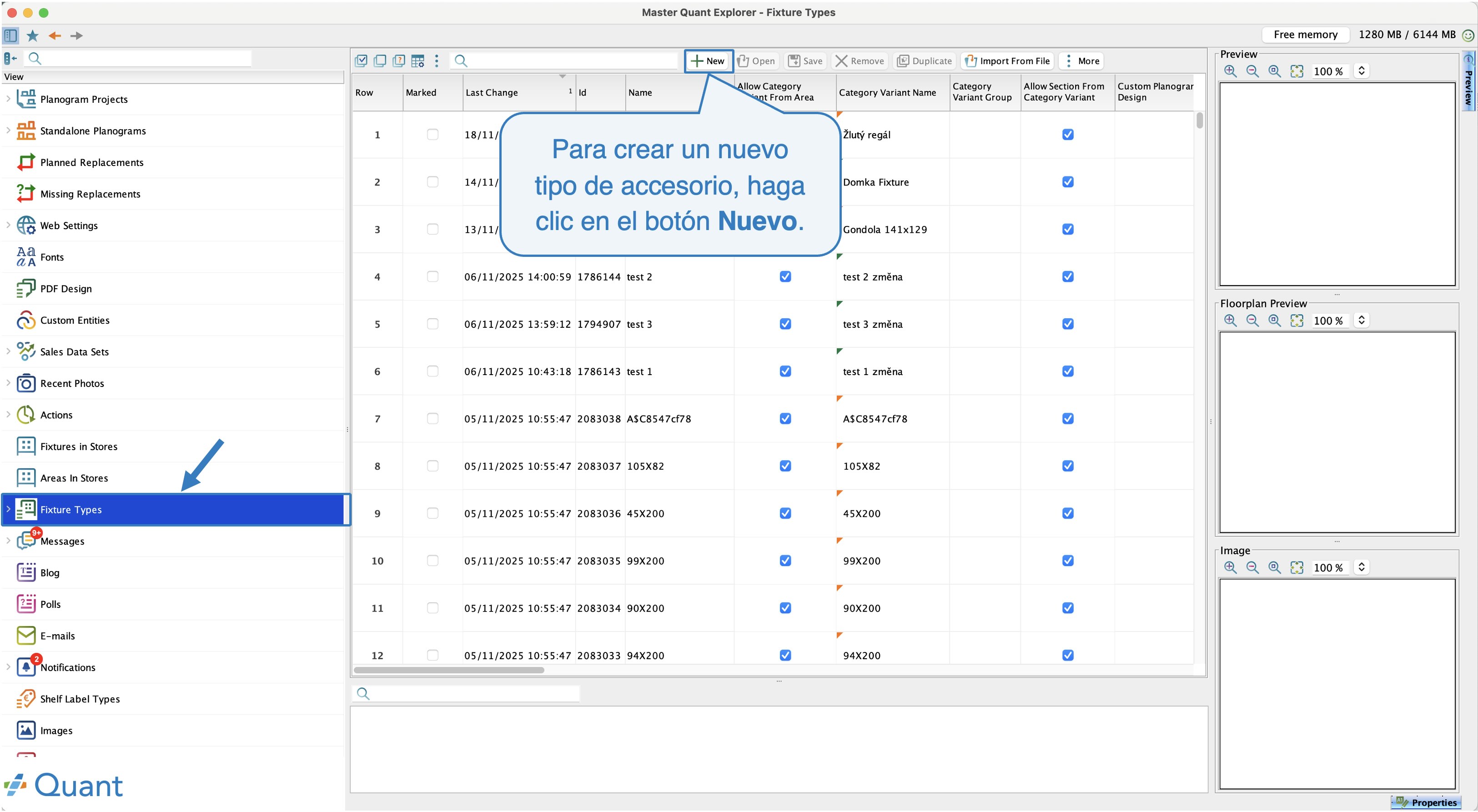

Puede diseñar accesorios en Quant Explorer, en la sección Tipos de accesorios, haciendo clic en el botón Nuevo.
Nuevo tipo de accesorio
A continuación, puede configurar las propiedades para el tipo de accesorio dado.

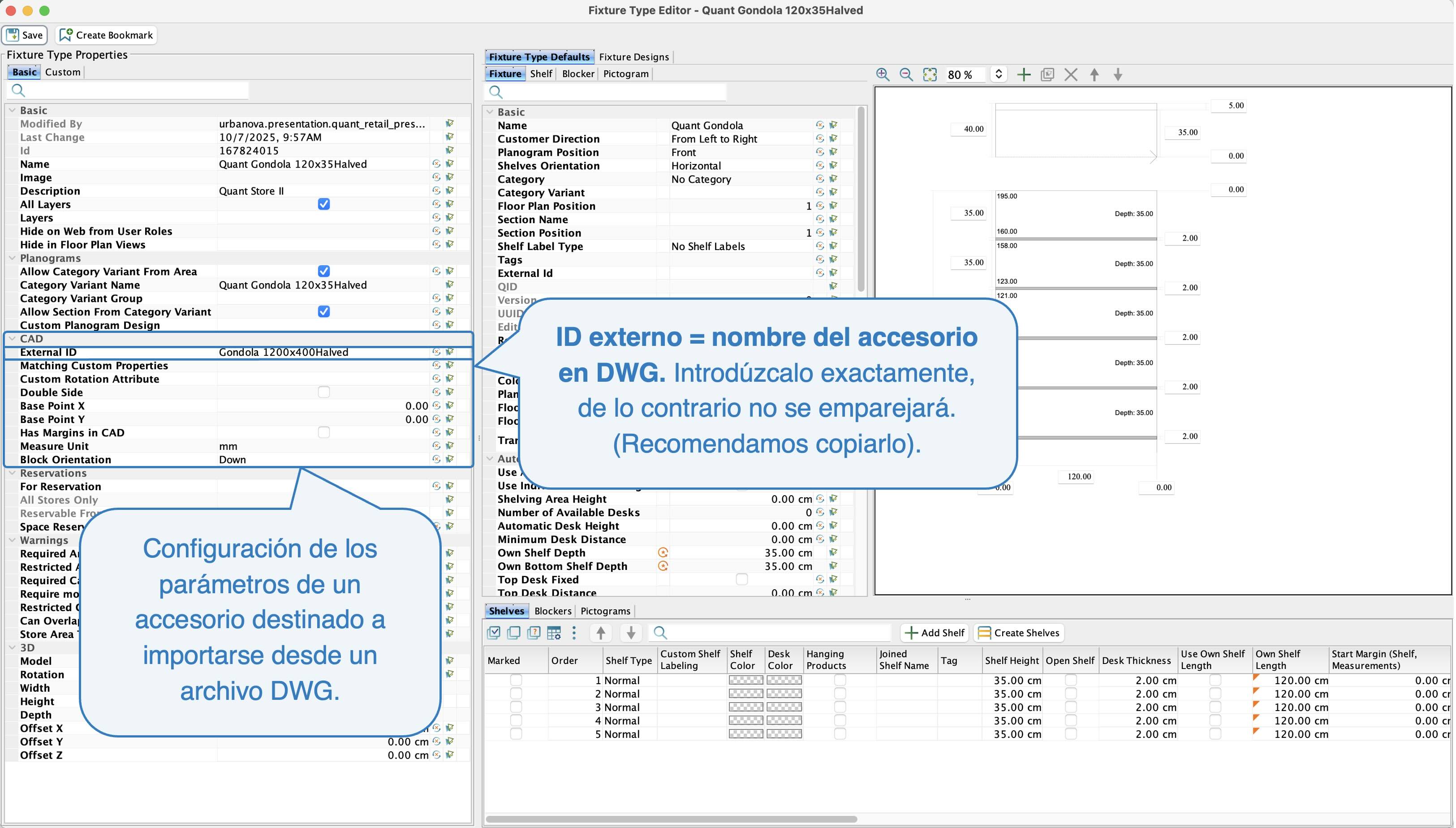

Creació de tipos de accesorios
Además de los ajustes estándar del accesorio, también debe completar lo siguiente:
ID Externo
El ID externo es el nombre del accesorio tal y como se especifica en el archivo DWG. El nombre debe introducirse exactamente, de lo contrario no será posible emparejar el accesorio correctamente. Recomendamos copiar el nombre del archivo DWG y pegarlo directamente en Quant.
Doble lado
Marque esta casilla si el accesorio consta de dos piezas idénticas que están orientadas en direcciones opuestas y que juntas forman una sola unidad.
Tiene márgenes en CAD
Tiene bordes en CAD, además de sus dimensiones, el bloque también tiene bordes que definen el espacio que lo rodea. Estos bordes se pueden configurar de manera uniforme en todos los lados o por separado para cada lado del bloque.
Unidad de medida
Unidad de medida establecida según las unidades utilizadas al crear el accesorio en el archivo DWG.

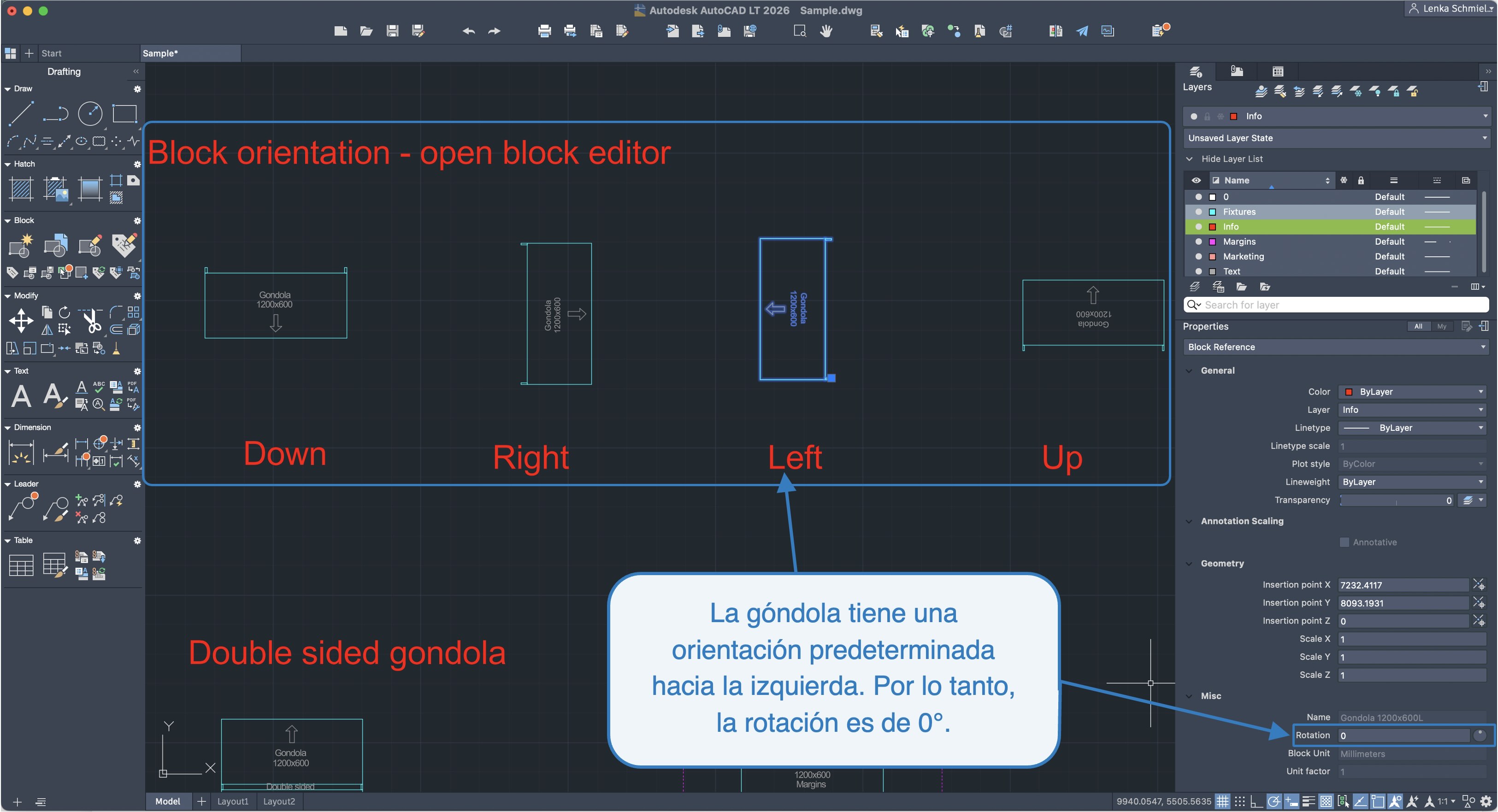

Orientación de Bloque
Esta configuración se utiliza para definir la rotación predeterminada del accesorio situado dentro del bloque. En algunos casos, el accesorio (como una góndola) dentro del bloque puede parecer que está girado 90° u otro ángulo. Sin embargo, cuando se inserta el bloque, su rotación se establece en 0°.
Por lo tanto, la configuración de orientación del bloque le permite determinar correctamente esta rotación básica y garantizar que el accesorio se gire adecuadamente cuando se importe a la tienda.
- Abajo - el accesorio se dibuja mirando hacia abajo, es decir, su parte frontal mira hacia abajo.
- Arriba - el accesorio se dibuja mirando hacia arriba, es decir, su parte frontal mira hacia arriba.
- Derecha - el accesorio se dibuja hacia la derecha, es decir, su parte frontal mira hacia la derecha.
- Izquierda - el accesorio se dibuja hacia la izquierda, es decir, su parte frontal mira hacia la izquierda.
Rotación de bloques
A continuación, proceda con el procedimiento estándar para crear accesorios en el Editor de tipos de accesorios.
Encontrará instrucciones sobre cómo configurar nuevos accesorios en el manual Tipos de accesorios.
Los accesorios preparados de esta manera se emparejarán automáticamente con los accesorios de su archivo DWG durante la importación del archivo DWG en la tienda.
Para obtener más información sobre cómo importar archivos DWG a Store, consulte el manual Importación de DWG en el Editor de tiendas.

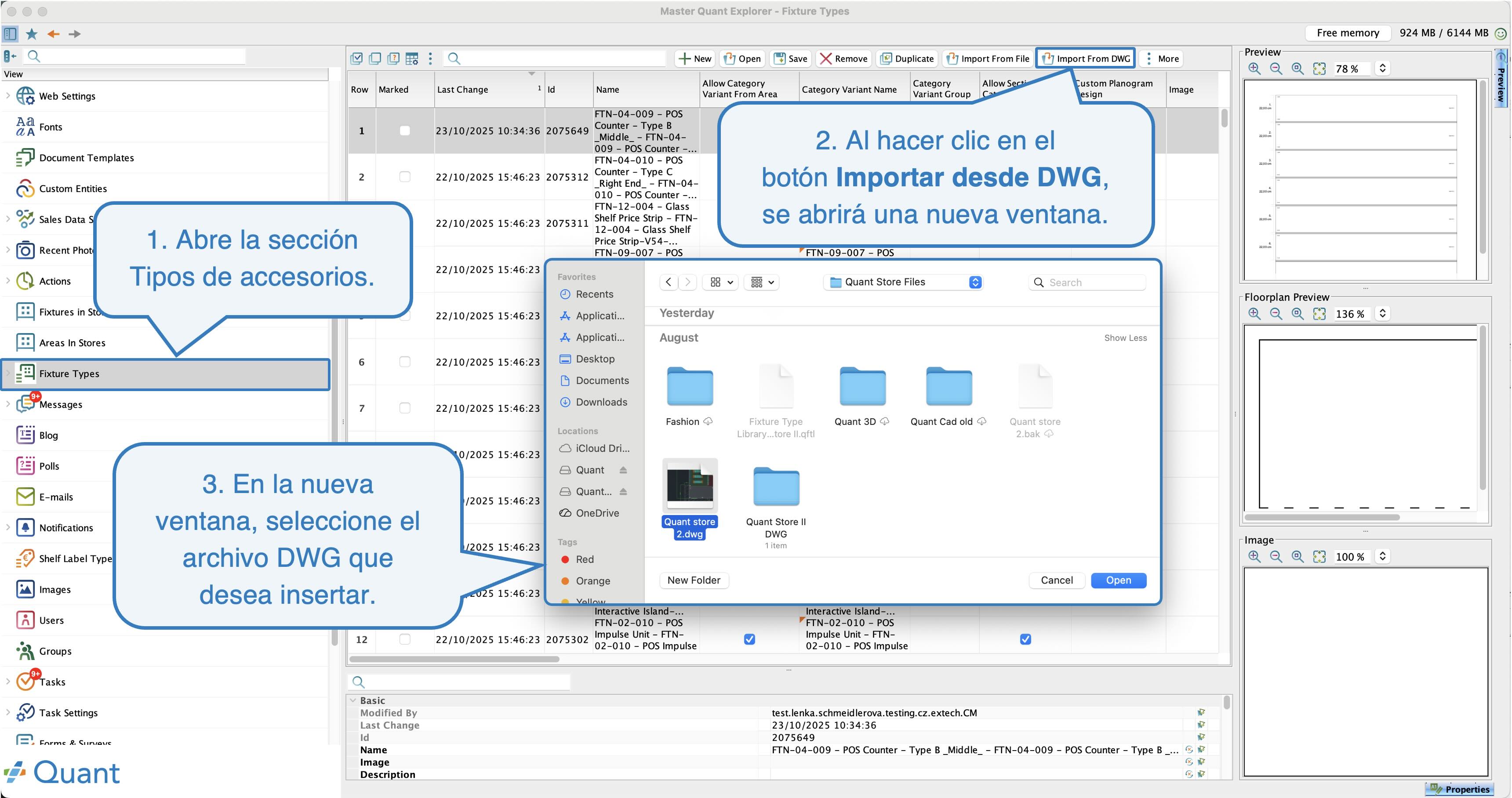

Importación del tipo de accesorio
- En Quant Explorer, vaya a la sección Tipos de accesorios.
- Haga clic en el botón Importar desde DWG.
- Se abrirá un nuevo cuadro de diálogo en el que podrá seleccionar el archivo. Seleccione el archivo DWG desde el que desea importar el accesorio y confirme su selección.
Importar accesorio desde DWG

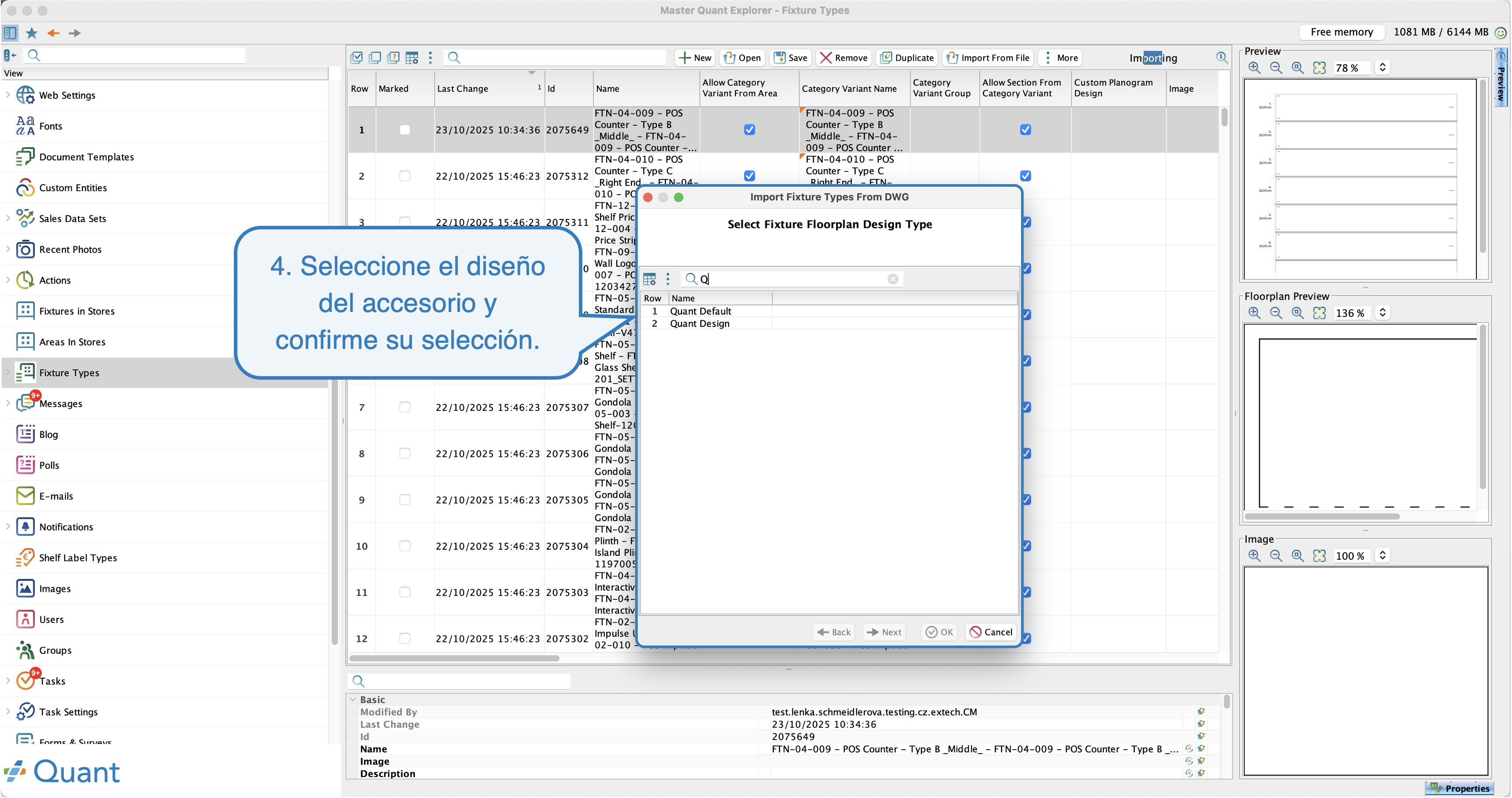

- A continuación, seleccione Diseños de accesorios entre las opciones disponibles, o cree uno propio y haga clic en Siguiente.
Para obtener más información sobre cómo crear su propio diseño de accesorios, consulte el manual Tipos de accesorios.
Diseño de accesorios

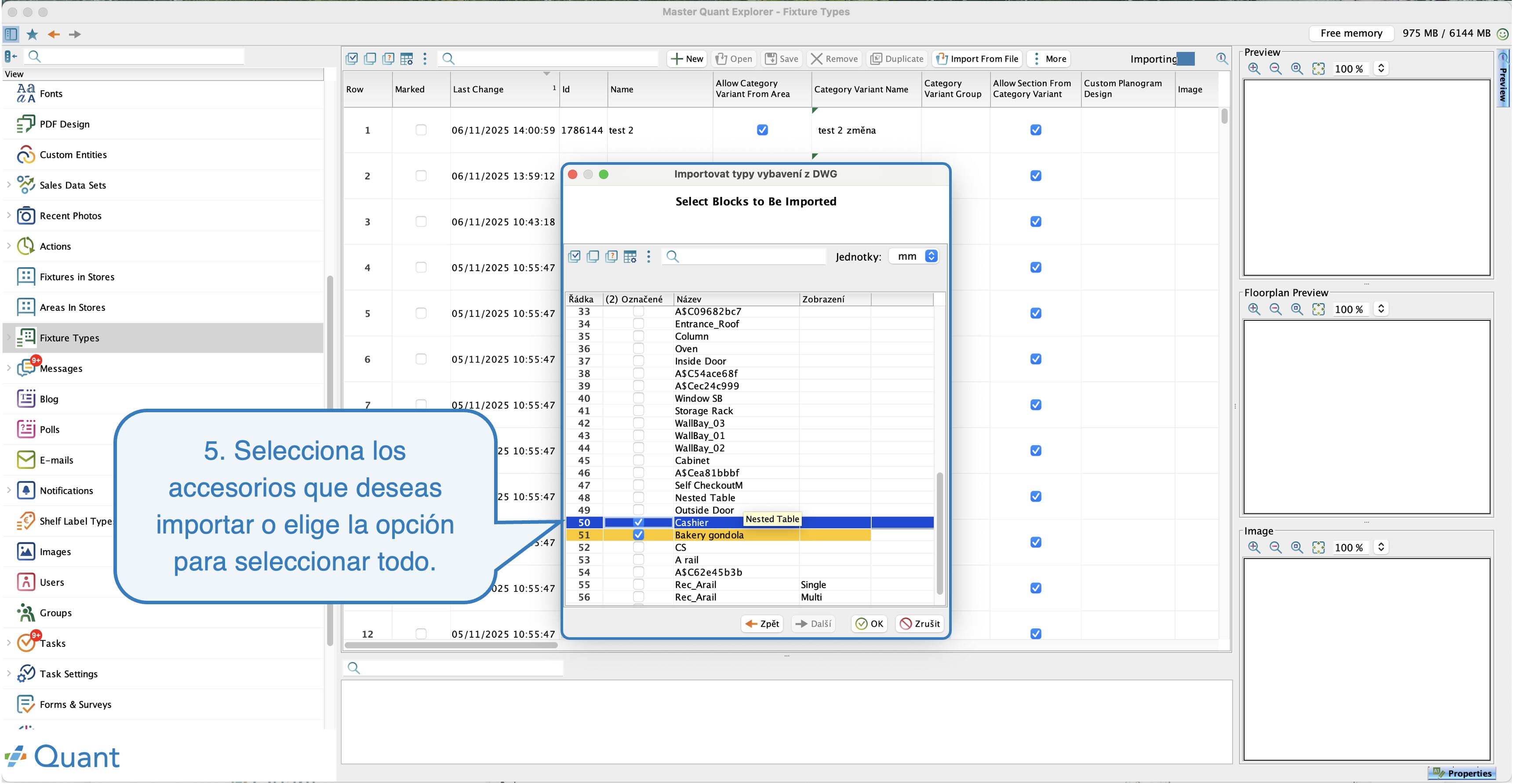

- Después de hacer clic en el botón Siguiente, pasamos a seleccionar el accesorio cargado desde el archivo DWG. En este paso, podemos marcar manualmente los elementos que queremos importar a Quant, o simplemente seleccionar la opción Marcar todo y confirmar con el botón OK.
- A continuación, el accesorio marcado se importa a la pestaña Tipos de accesorios.
Selección de accesorios
Colocación masiva de accesorios en polígonos
Esta función está pensada para los casos en los que los accesorios del archivo DWG se definen mediante polígonos en lugar de bloques. Dado que los polígonos no son bloques, no se emparejan automáticamente con los accesorios al importarlos a Quant y permanecen como formas independientes. Sin embargo, posteriormente se pueden convertir en accesorios.
Procedimiento para crear nuevos tipos de accesorios:
- Inserte un tipo estándar de accesorio en el plano de planta.
- En la pestaña Componente, ajuste sus parámetros para que las dimensiones se correspondan con el polígono que desea convertir en accesorio.
- En la parte superior de Quant, haga clic en el icono Nuevo tipo de accesorio y asigne un nombre al nuevo accesorio.
- El nuevo tipo de accesorio se guardará en la biblioteca, donde podrá utilizarlo repetidamente.

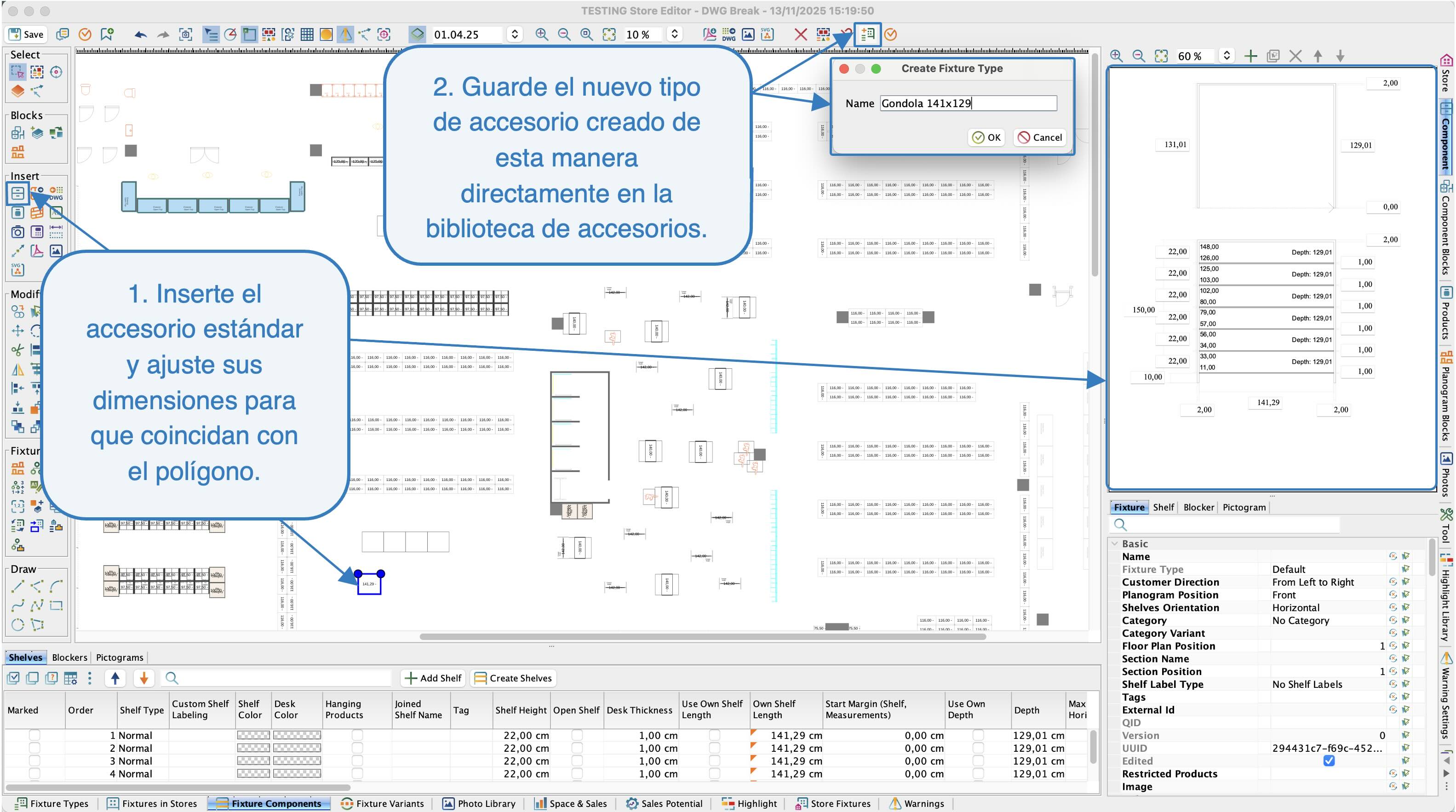

Creación de un tipo de accesorio

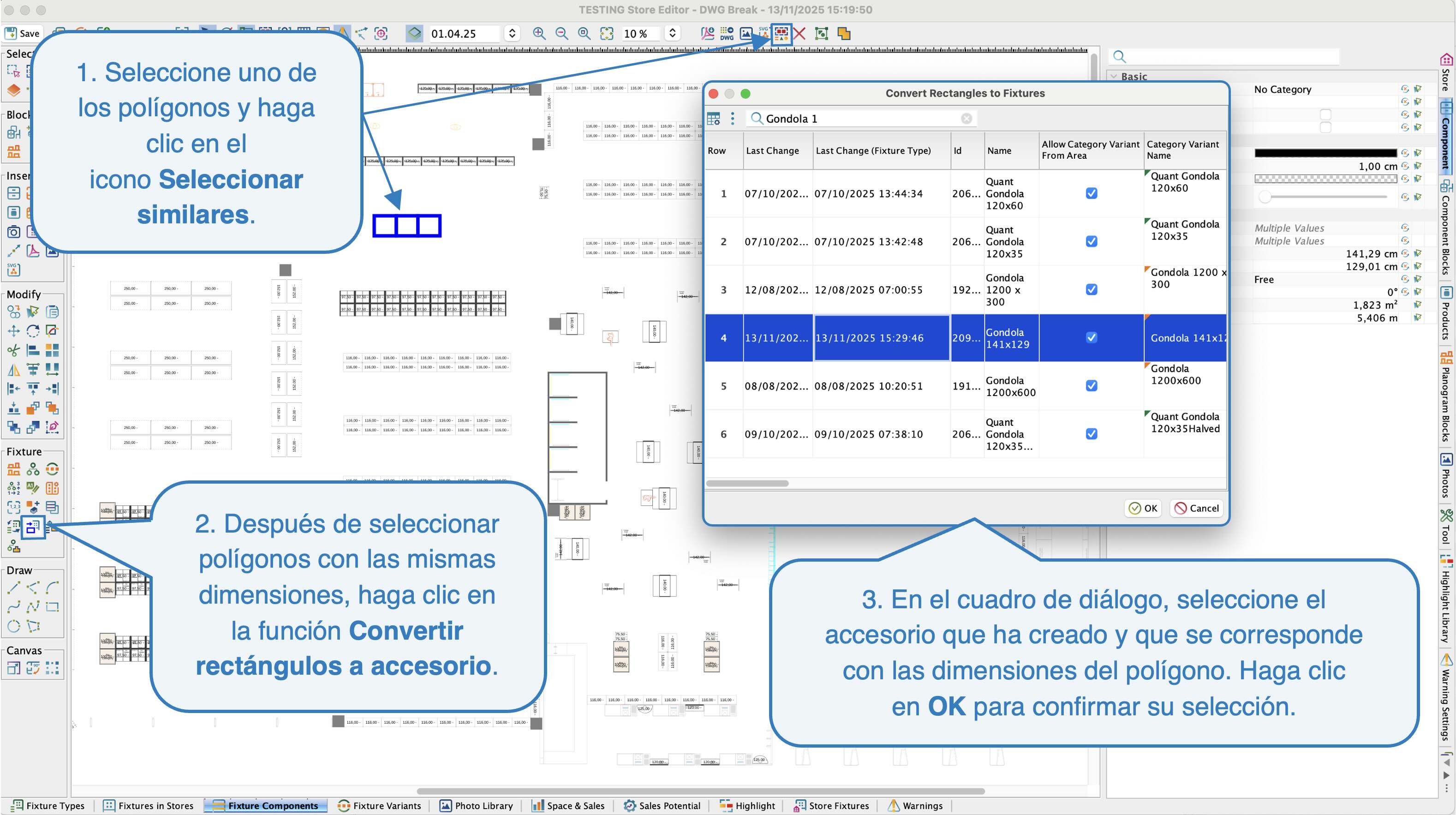

Procedimiento para convertir polígonos en accesorios:
- Seleccione uno de los polígonos del plano.
- En la barra superior, haga clic en Seleccionar similares (SHIFT+A) – esta función seleccionará todos los polígonos con dimensiones iguales o muy similares
- Una vez seleccionados todos los polígonos necesarios, haga clic en la función Convertir polígonos en accesorios (pestaña izquierda con funciones).
- En el cuadro de diálogo abierto con la biblioteca de accesorios, seleccione el tipo de accesorio que ha creado y que se corresponde con las dimensiones del polígono.
- Confirme su selección con el botón OK.
Con este paso, todos los polígonos seleccionados se han convertido en accesorios.
Convertir polígonos en accesorios
