Graphique de tableau
Il existe de nombreux tableaux dans Quant qui peuvent être utilisées pour des analyses supplémentaires. L'outil Graphique de tableau est adapté à cet usage. Il permet de configurer l'affichage des données de manière claire et lisible pour chaque utilisateur.
Dans ce manuel, vous trouverez :
- Afficher un graphique de tableau
- Critères du graphique de tableau
- Types de graphiques
- Enregistrer les paramètres dans la bibliothèque
- Comment enregistrer le graphique sous forme d'image ?
Utilisation des graphiques les plus courants :
Afficher un graphique de tableau

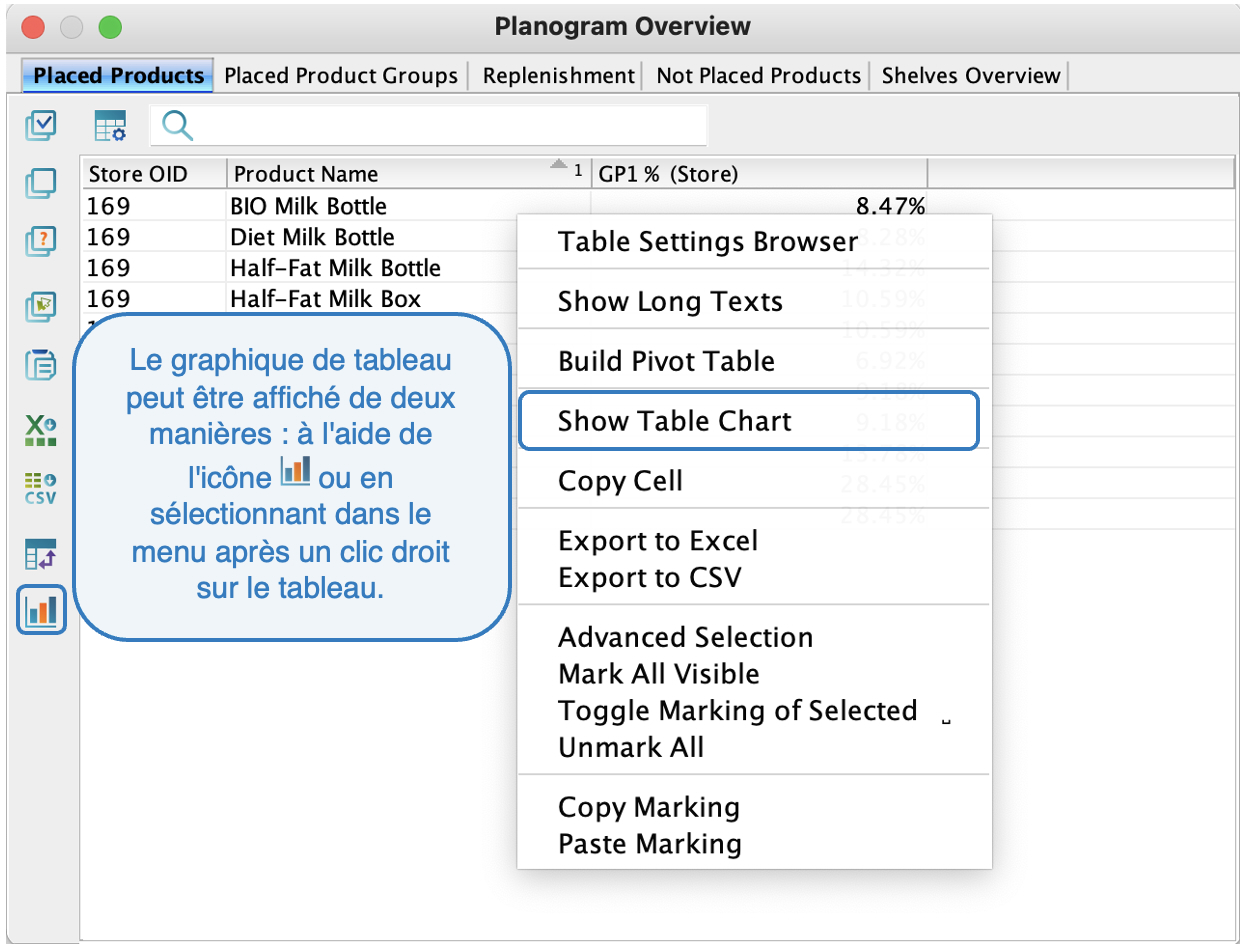

Pour chaque tableau dans Quant, l'outil Graphique de tableau peut être ouvert de deux manières : en cliquant sur l'icône ou via un clic droit sur le tableau source.
Pour faciliter le travail avec le graphique, il est conseillé de déterminer au préalable quelles données seront affichées. Il est possible d'éditer le tableau en quelques étapes simples :

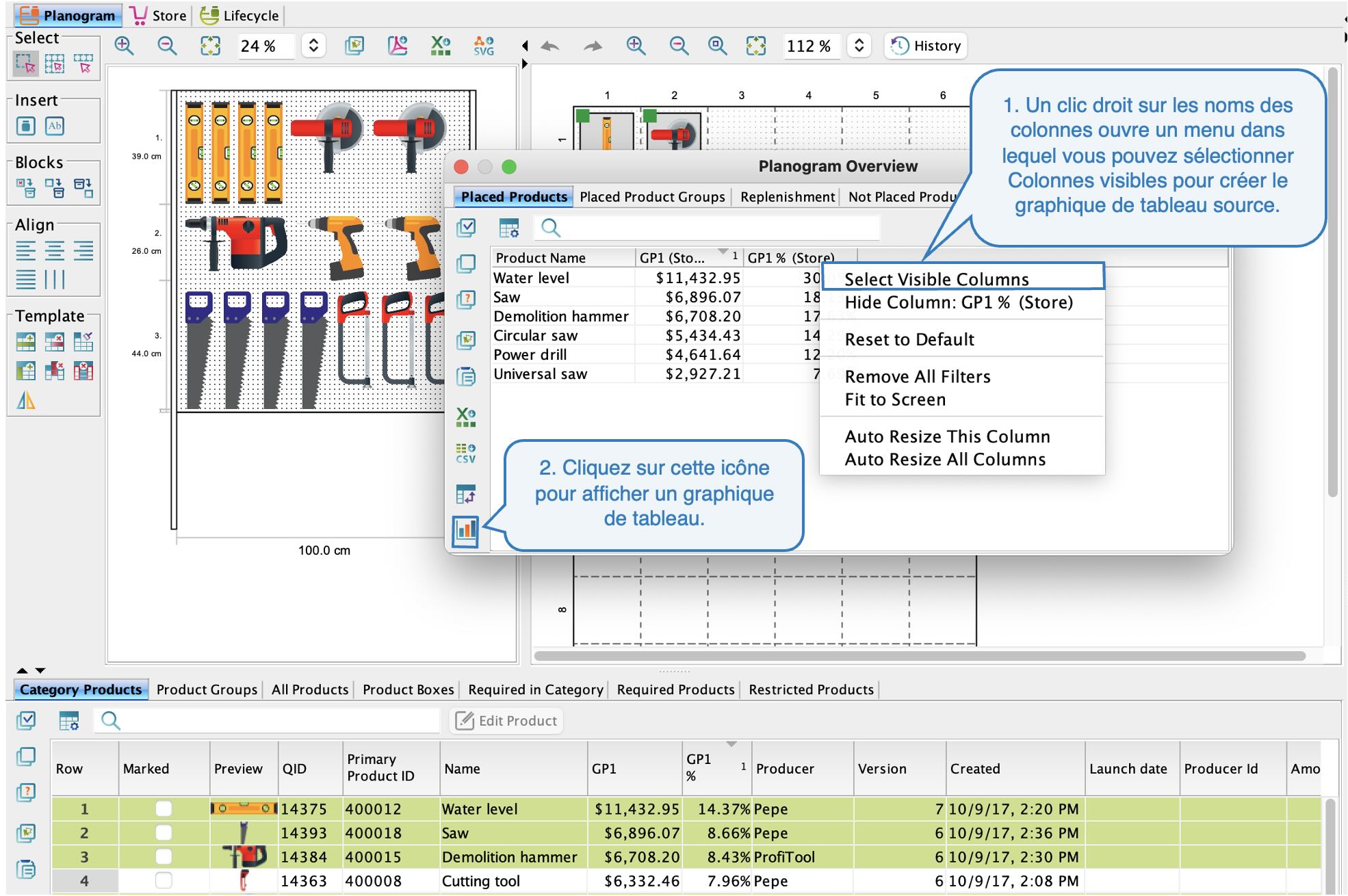

- Affichez uniquement les colonnes nécessaires : clic droit sur le nom de la colonne et Sélectionner les colonnes visibles.
- Par exemple, triez les données numériques de la plus grande à la plus petite.
- Vous pouvez également appliquer des filtres optionnels via l'en-tête de la colonne et sélectionner, par exemple, les valeurs supérieures à 0.
Après avoir cliqué sur l'icône Graphique de tableau, une nouvelle fenêtre s'ouvre où vous pouvez définir les critères et le type de graphique.
Critères du graphique de tableau
Nom
Utilisez ce champ pour nommer le graphique. Ce nom apparaîtra au-dessus du graphique et sera utilisé pour l'enregistrement dans la Bibliothèque.
Inverser lignes et colonnes
Si vous souhaitez comparer deux valeurs différentes pour un fournisseur ou un produit, vous pouvez les afficher côte à côte. En cochant Inverser lignes et colonnes, les valeurs de la légende sont modifiées pour obtenir l'affichage souhaité.

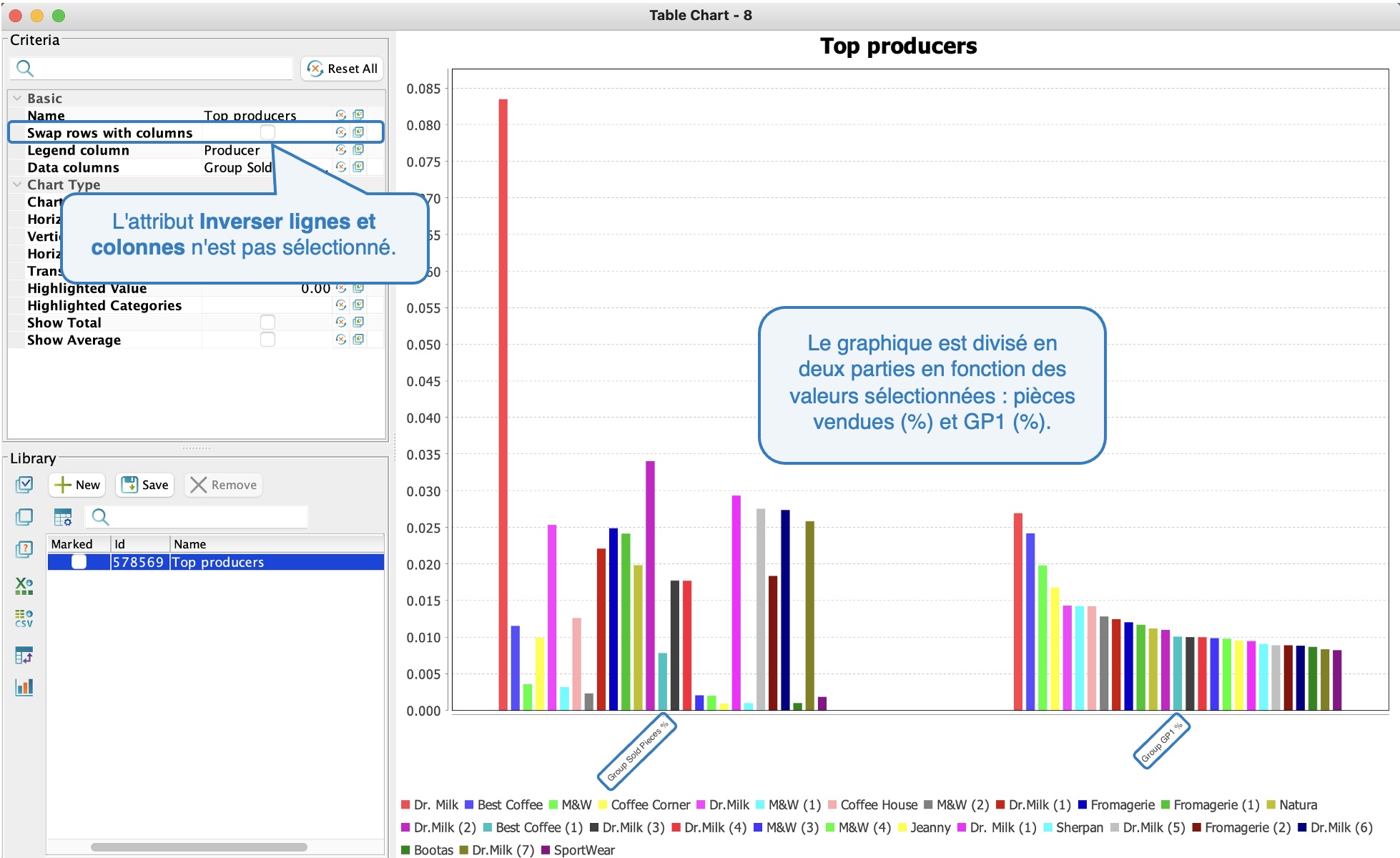

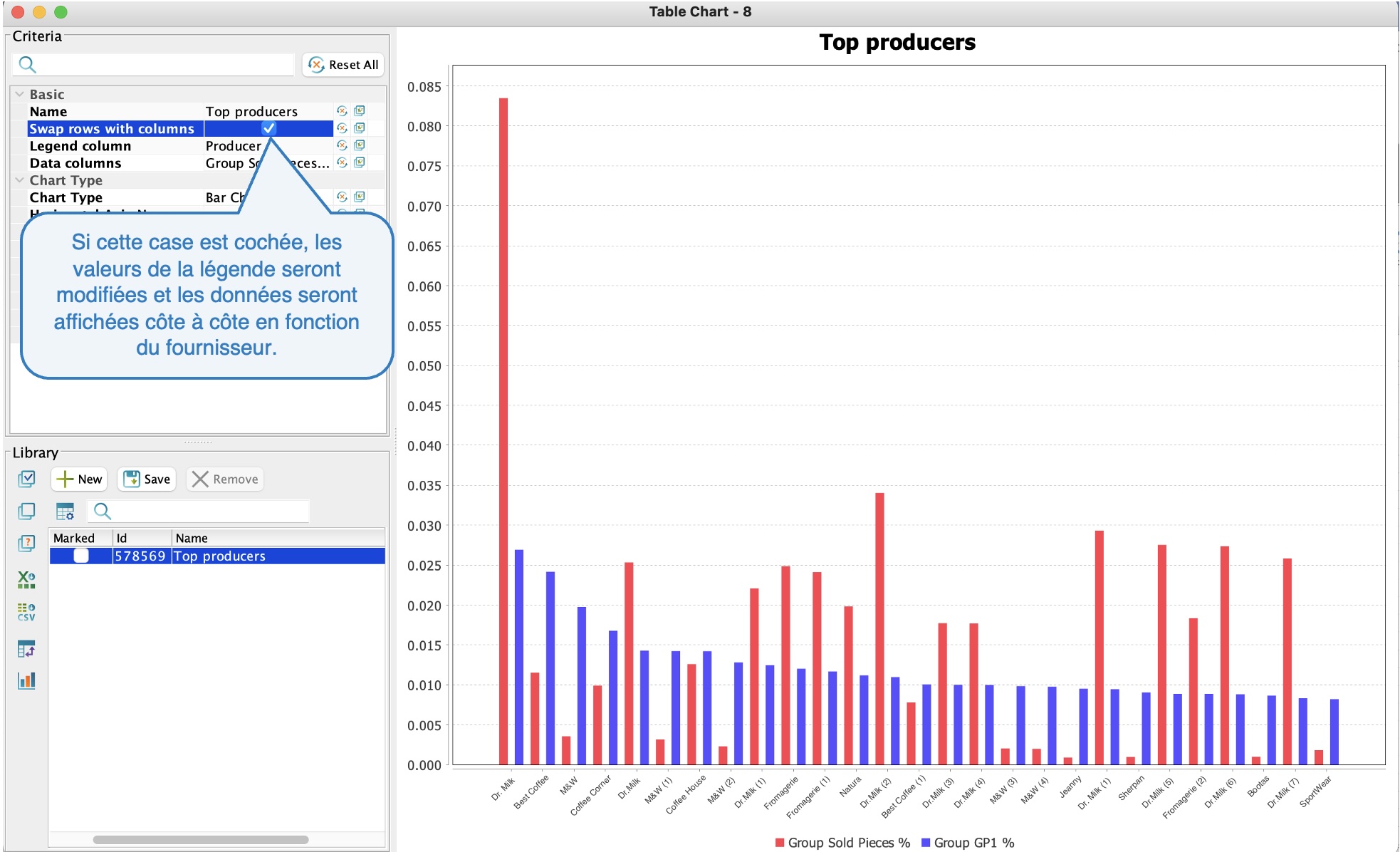

Nous souhaitons comparer la part des unités vendues et la part du GP1 par fournisseur. Dans la première image, l'attribut Inverser lignes et colonnes n'est pas sélectionné. Le graphique sera alors divisé en deux parties selon les valeurs comparées sélectionnées. En revanche, si nous cochons cet attribut, les valeurs seront affichées côte à côte pour chaque fournisseur.

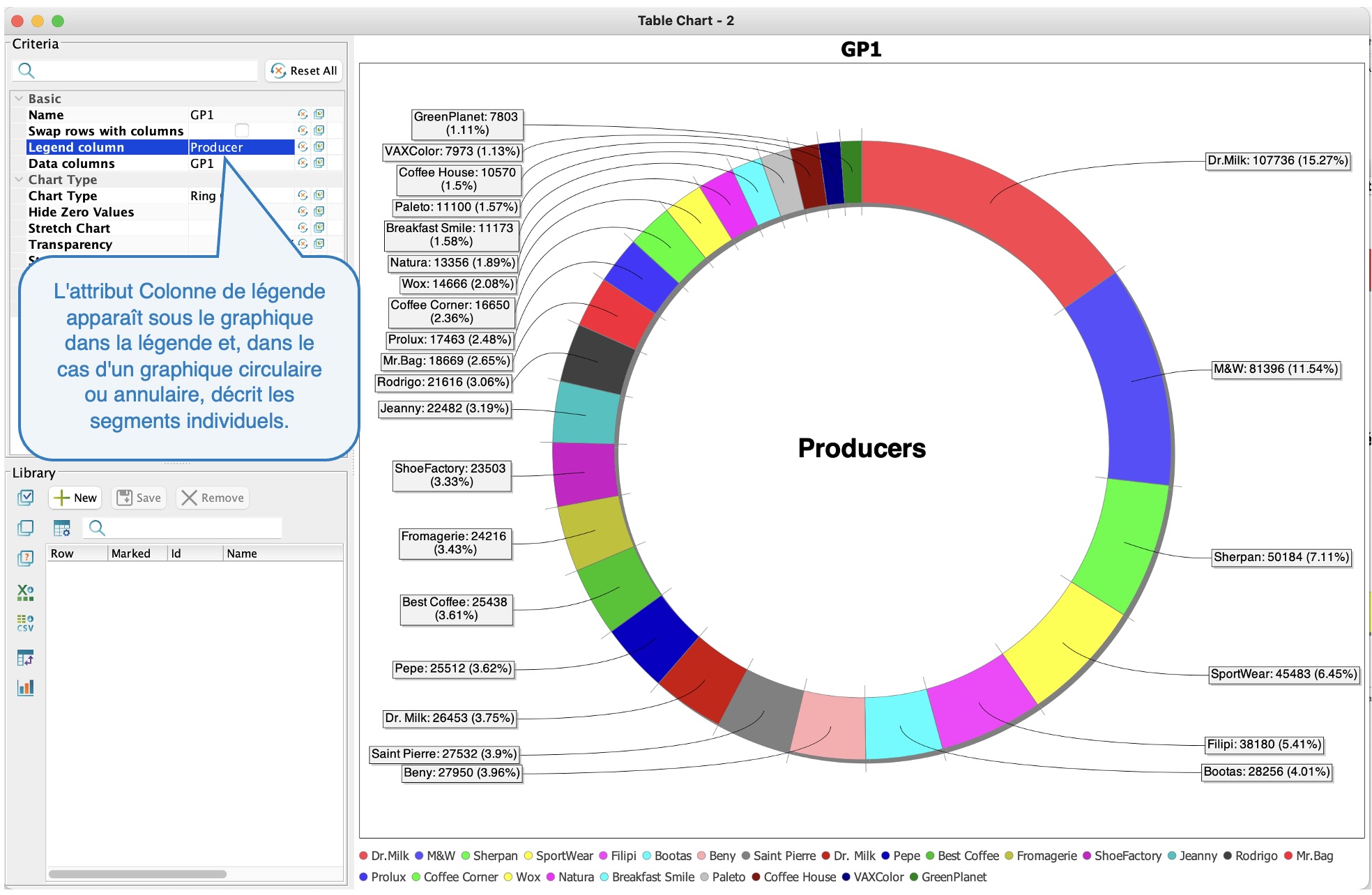

Colonne de légende

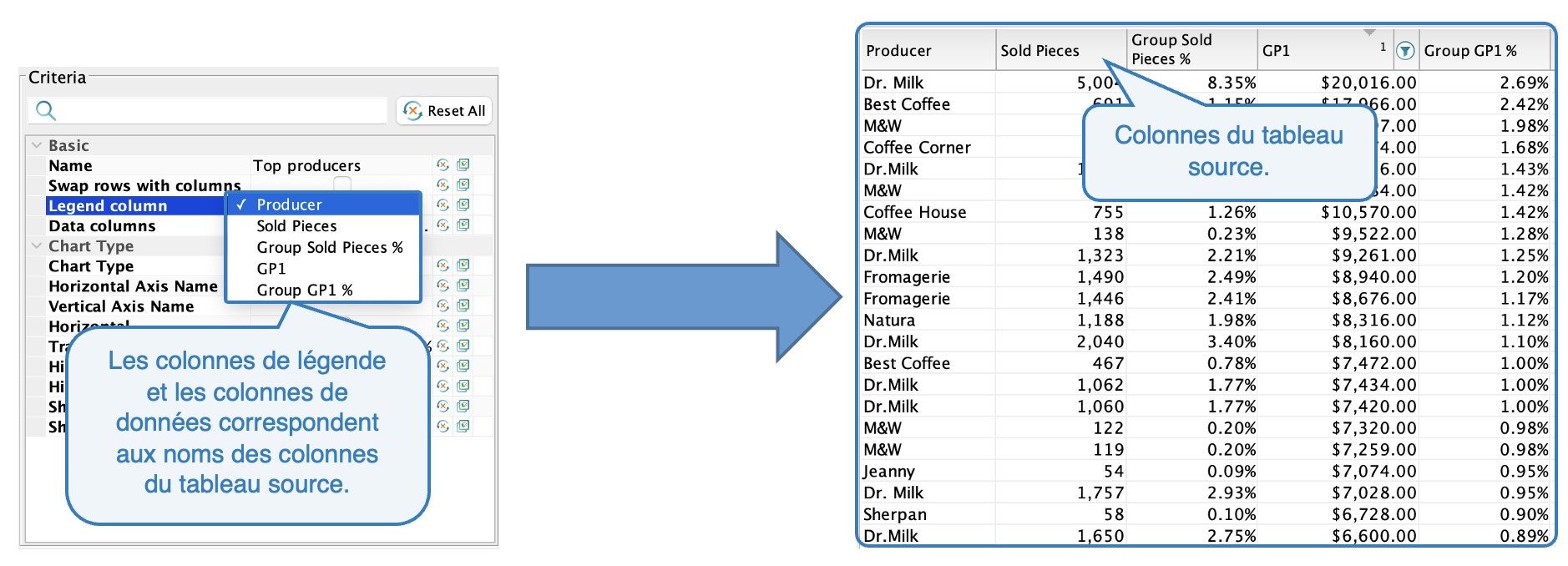

Les noms des colonnes sont récupérés depuis l'en-tête du tableau source et peuvent être utilisés pour nommer la colonne de légende.
Colonnes de données

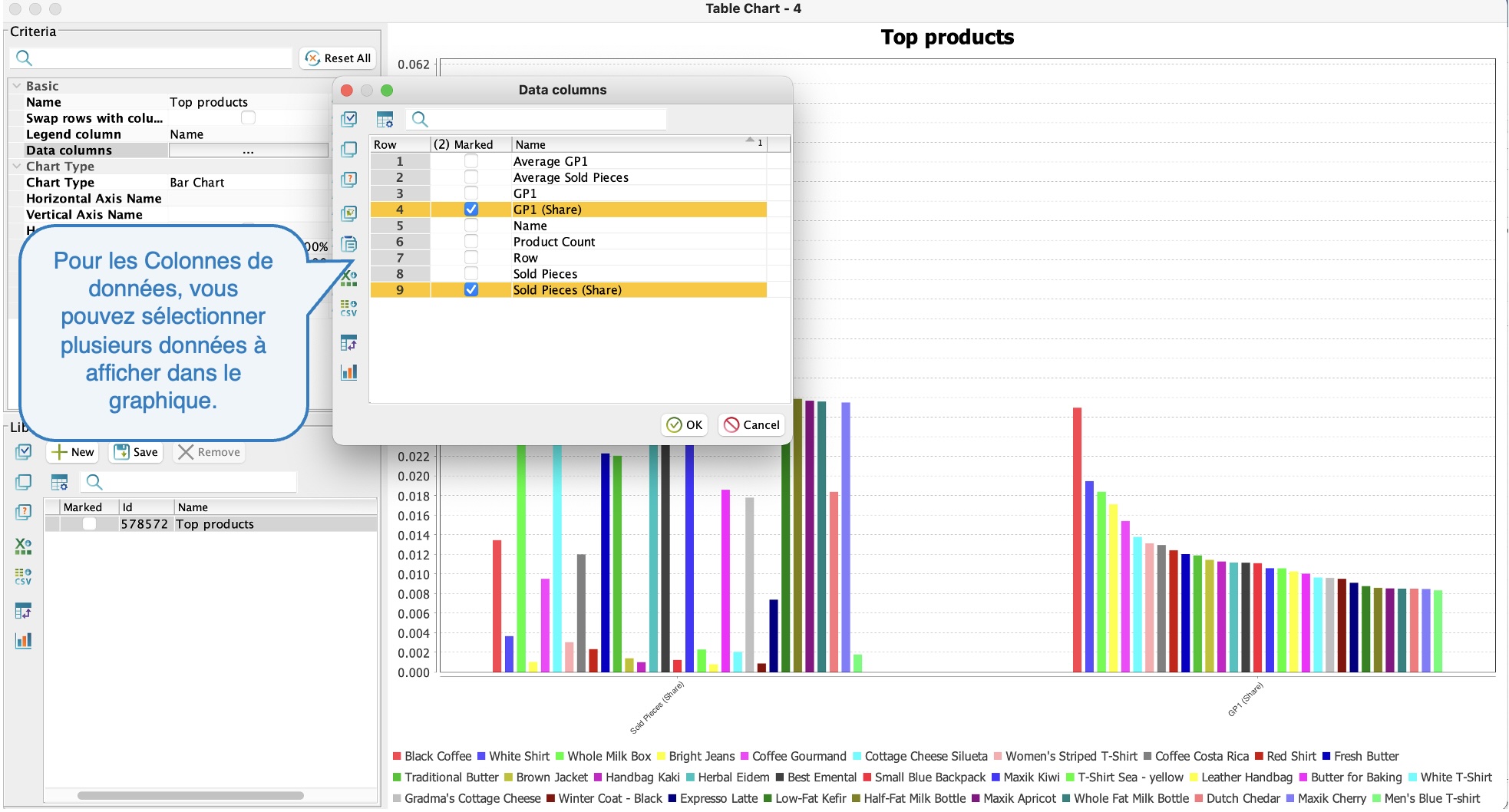

Le point le plus important est de sélectionner les valeurs à afficher dans le graphique. Cliquez sur l'attribut Colonnes de données pour cocher les valeurs souhaitées.
Types de graphiques
En sélectionnant le type de graphique approprié, vous obtiendrez une meilleure présentation visuelle des données.
Utilisation des graphiques les plus fréquemment utilisés
Des paramètres spécifiques peuvent être définis pour chaque type de graphique. Les exemples suivants montrent les 4 types de graphiques les plus utilisés ainsi que leurs paramètres.
- Diagramme annulaire

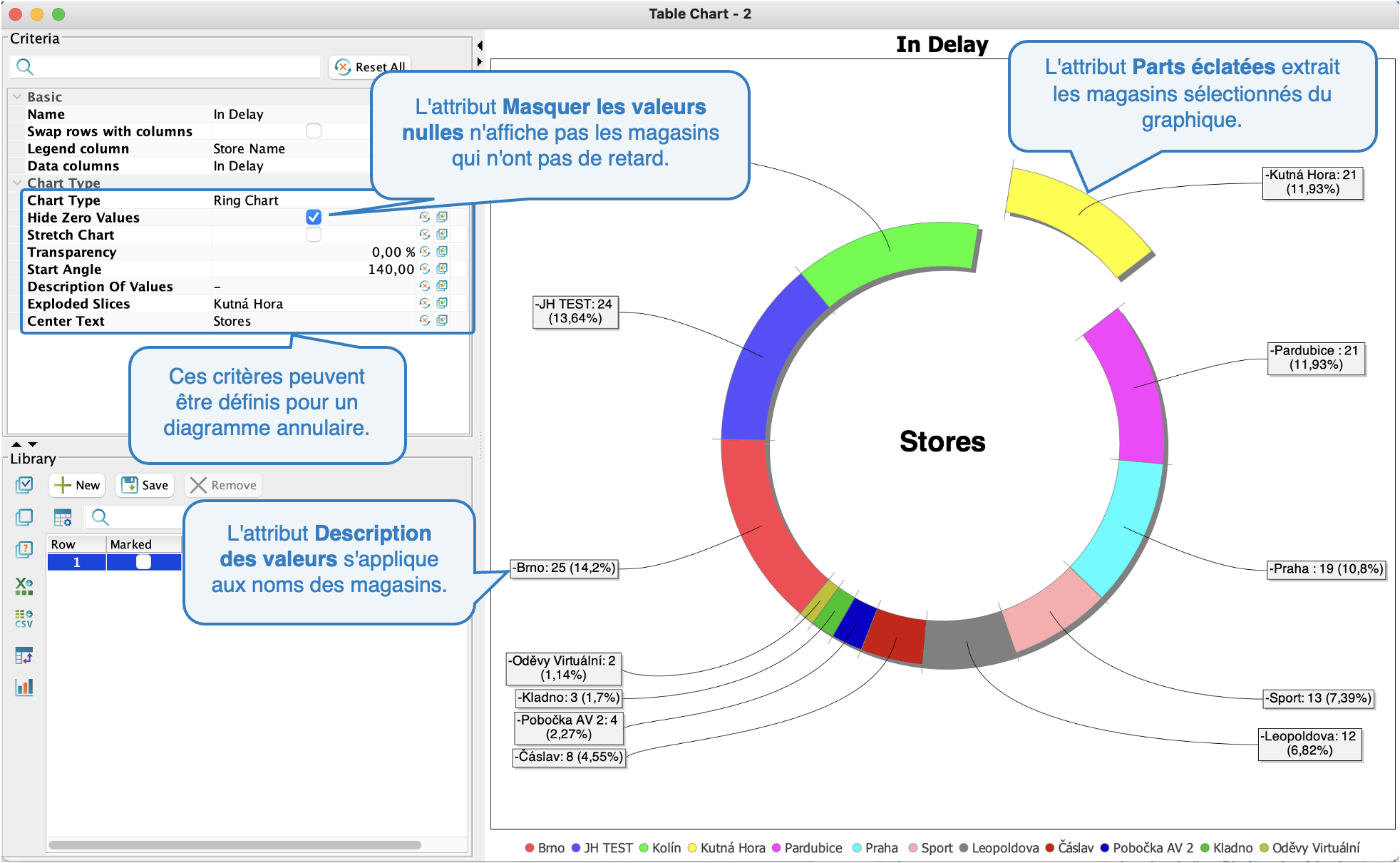

Dans l'onglet Tableau de bord, l'aperçu des magasins pour lesquels des planogrammes sont publiés est défini par défaut. Certains magasins affichent des retards dans la mise en œuvre et il est possible d'en avoir un aperçu immédiat à partir du diagramme annulaire. Il suffit d'afficher le graphique de tableau dans le tableau et de définir les paramètres selon l'image :
Critères spécifiques aux diagrammes annulaires et circulaires :
- Masquer les valeurs nulles : les valeurs nulles ne seront pas affichées dans le graphique. (voir image)
- Etirer le graphique : le graphique s'étend horizontalement à l'intérieur de la bordure noire.
- Transparence : vous pouvez définir le pourcentage de transparence pour atténuer l'intensité des couleurs.
- Angle de départ : le graphique peut être tourné comme une roue selon le nombre de degrés défini.
- Description des valeurs : l'attribut est écrit dans les noms des parts. (voir image)
- Parts éclatées : pour mettre en valeur certaines parts, vous pouvez utiliser cet attribut pour les extraire du cercle. (voir image)
- Texte central : placé au centre du graphique. (voir image)
- Diagramme circulaire

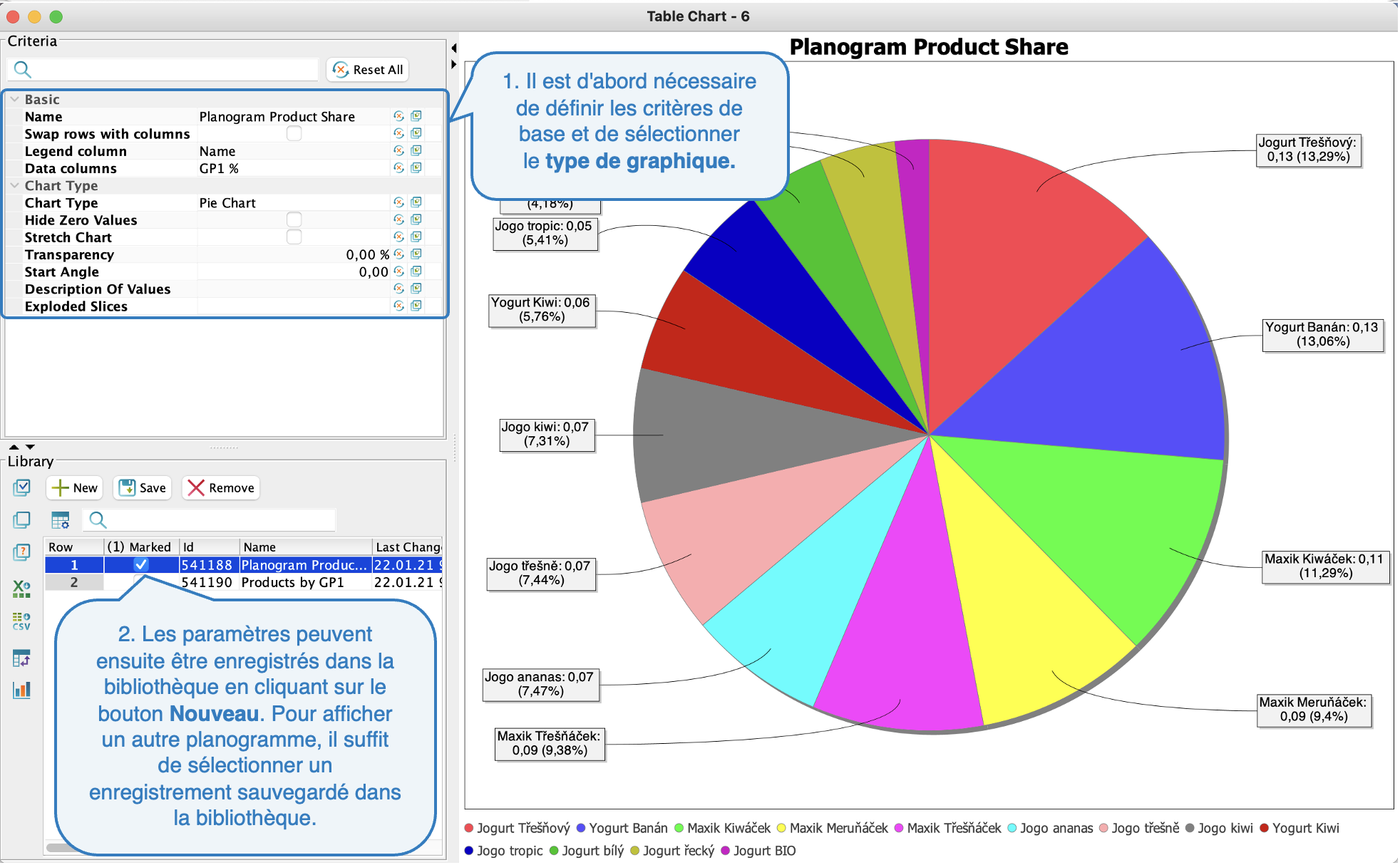

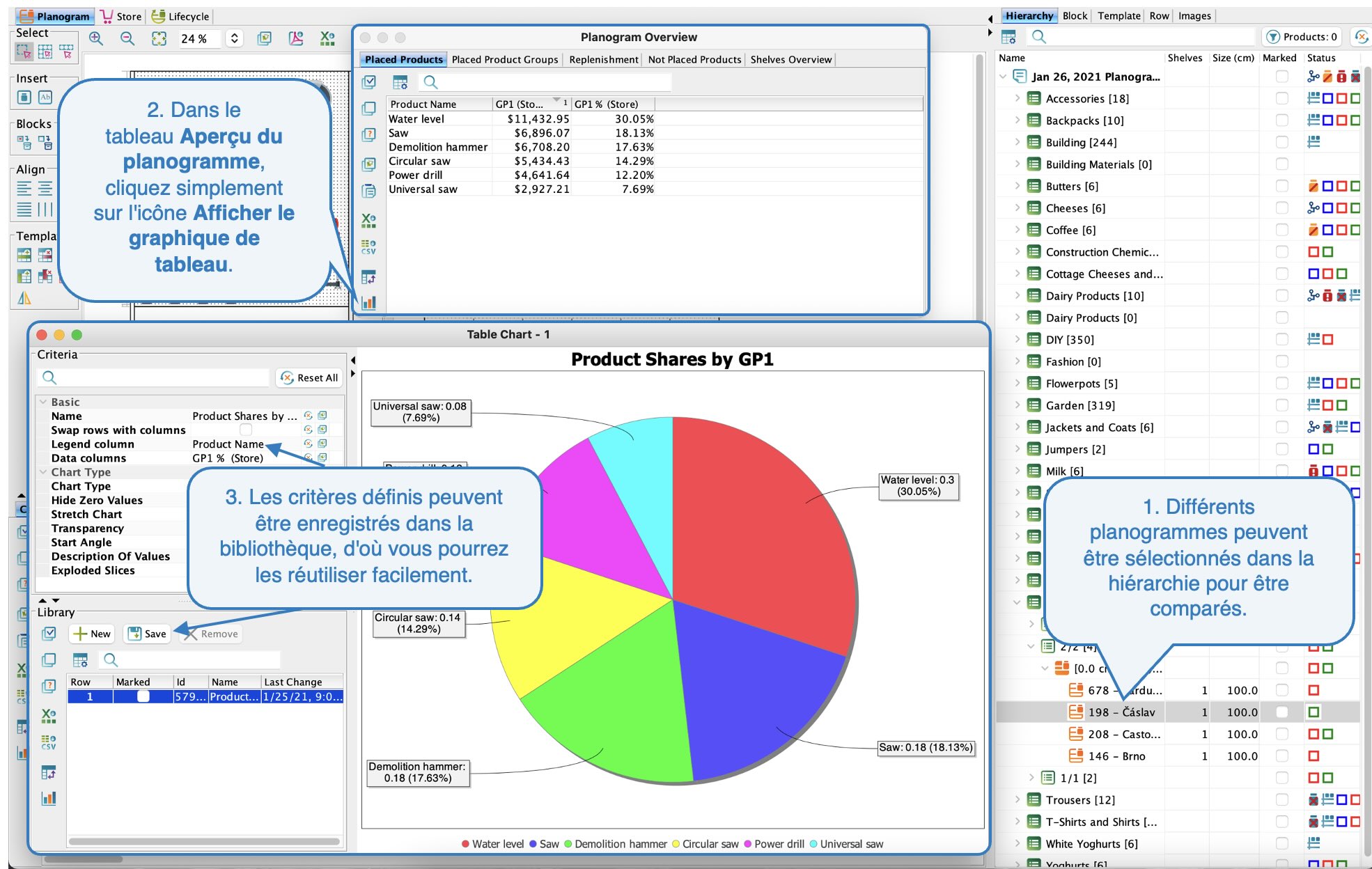

Le diagramme circulaire est idéal pour représenter des parts d'espace. Il peut être utilisé, par exemple, dans le tableau Aperçu du planogramme (raccourci clavier CTRL / CMD + O). Dans notre cas, nous allons examiner la proportion des profits placés dans le planogramme. Il est tout d'abord conseillé de configurer le tableau pour que les données essentielles au graphique résultant soient affichées. Dans ce cas, il s'agit de GP1%. Il suffit de remplir les critères de base dans le graphique et d'enregistrer ce paramètre dans la bibliothèque. Ce paramètre peut être utilisé pour comparer les planogrammes de différents magasins. Il suffit de sélectionner le magasin souhaité dans la hiérarchie du projet et de cliquer sur l'icône Afficher le graphique du tableau dans le tableau Aperçu du planogramme. Sélectionnez un paramètre enregistré dans la bibliothèque.
Les critères spécifiques au diagramme circulaire sont les mêmes que ceux du diagramme annulaire et sont énuméré

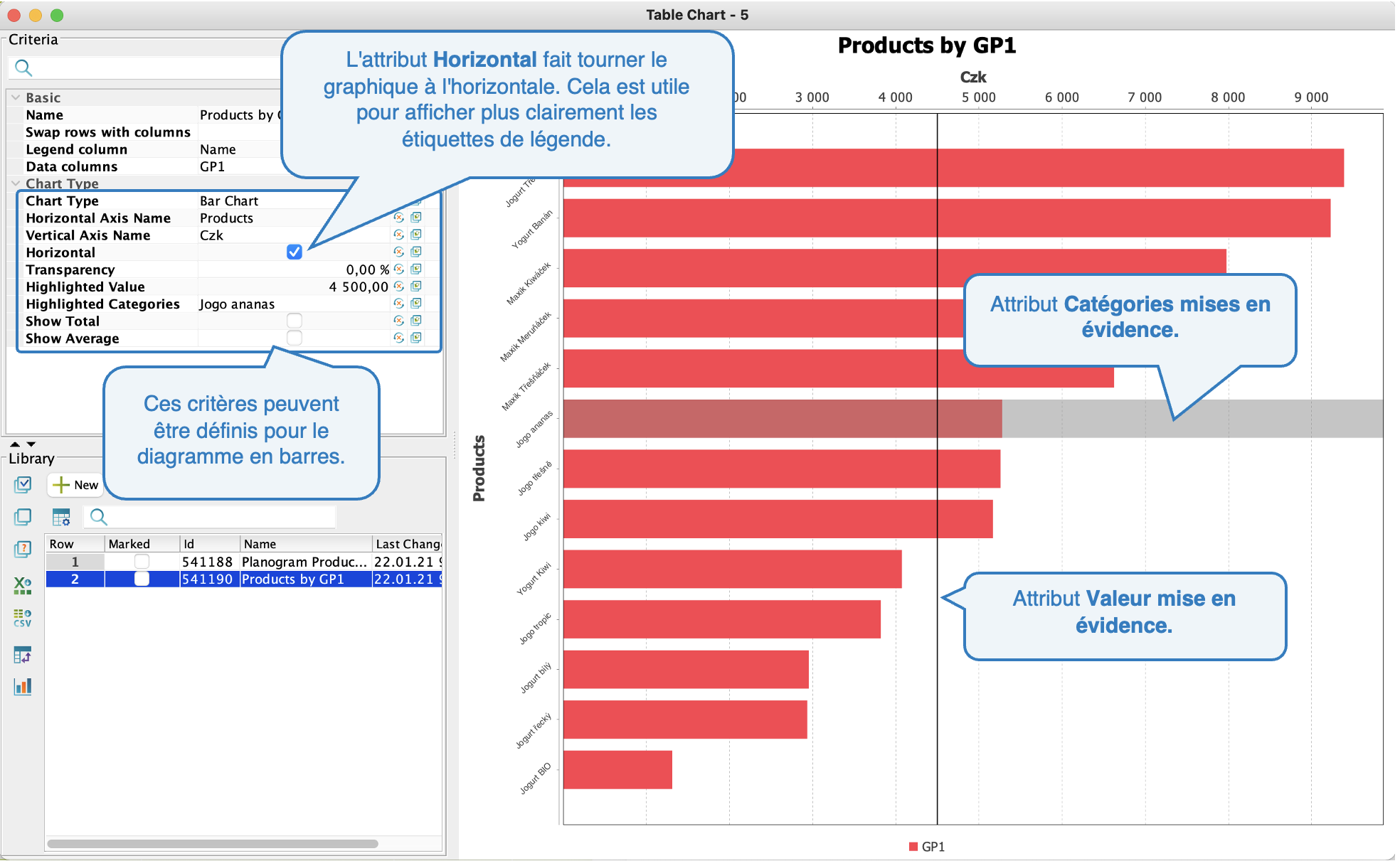

- Diagramme en barres
Le diagramme en barres peut être utilisé dans la plupart des cas. Nous pouvons utiliser une vue légèrement différente de ce diagramme dans la vue des données du planogramme, lorsque nous voulons connaître le montant du GP1 des produits placés dans le planogramme.
Critères spécifiques aux diagrammes en barres et aux diagrammes linéaires :
- Nom de l'axe horizontal : l'étiquette est affichée à côté de l'axe horizontal.
- Nom de l'axe vertical : l'étiquette apparaît à côté de l'axe vertical.
- Horizontal: fait pivoter le diagramme de vertical à horizontal. (voir image)
- Transparence: vous pouvez définir le pourcentage de transparence pour réduire l'intensité des couleurs.
- Valeur mise en évidence : vous pouvez mettre en évidence une valeur pour avoir un aperçu immédiat des produits qui l'ont dépassée. (voir image)
- Catégories mises en évidence : il est possible de sélectionner plusieurs catégories à mettre en évidence dans le diagramme sous forme de colonne grise. (voir image)
- Afficher le total : affiche un point au-dessus du diagramme pour la valeur totale des valeurs sélectionnées.
- Afficher la moyenne : affiche la moyenne des valeurs sélectionnées à l'aide d'une ligne en pointillés.

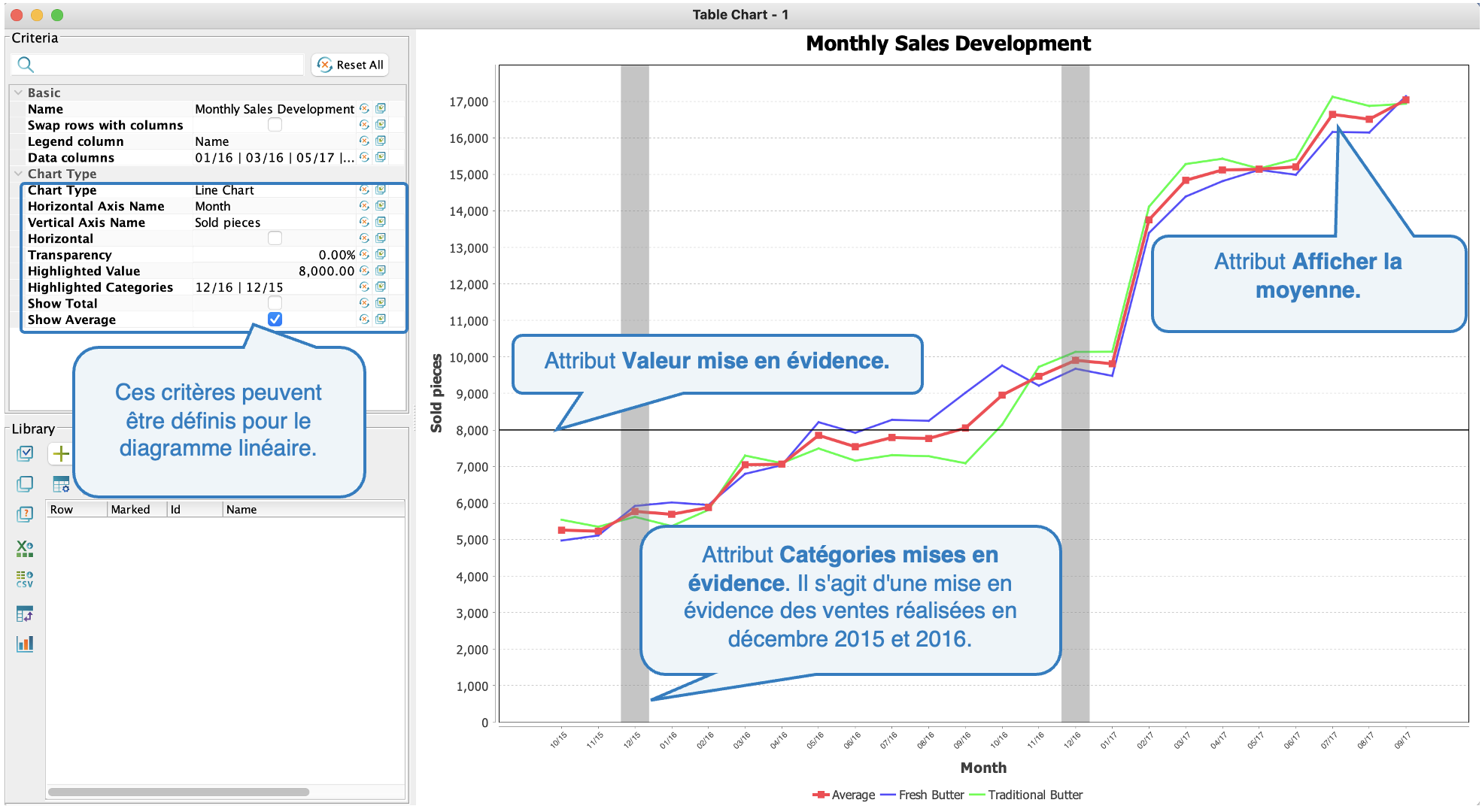

- Diagramme linéaire

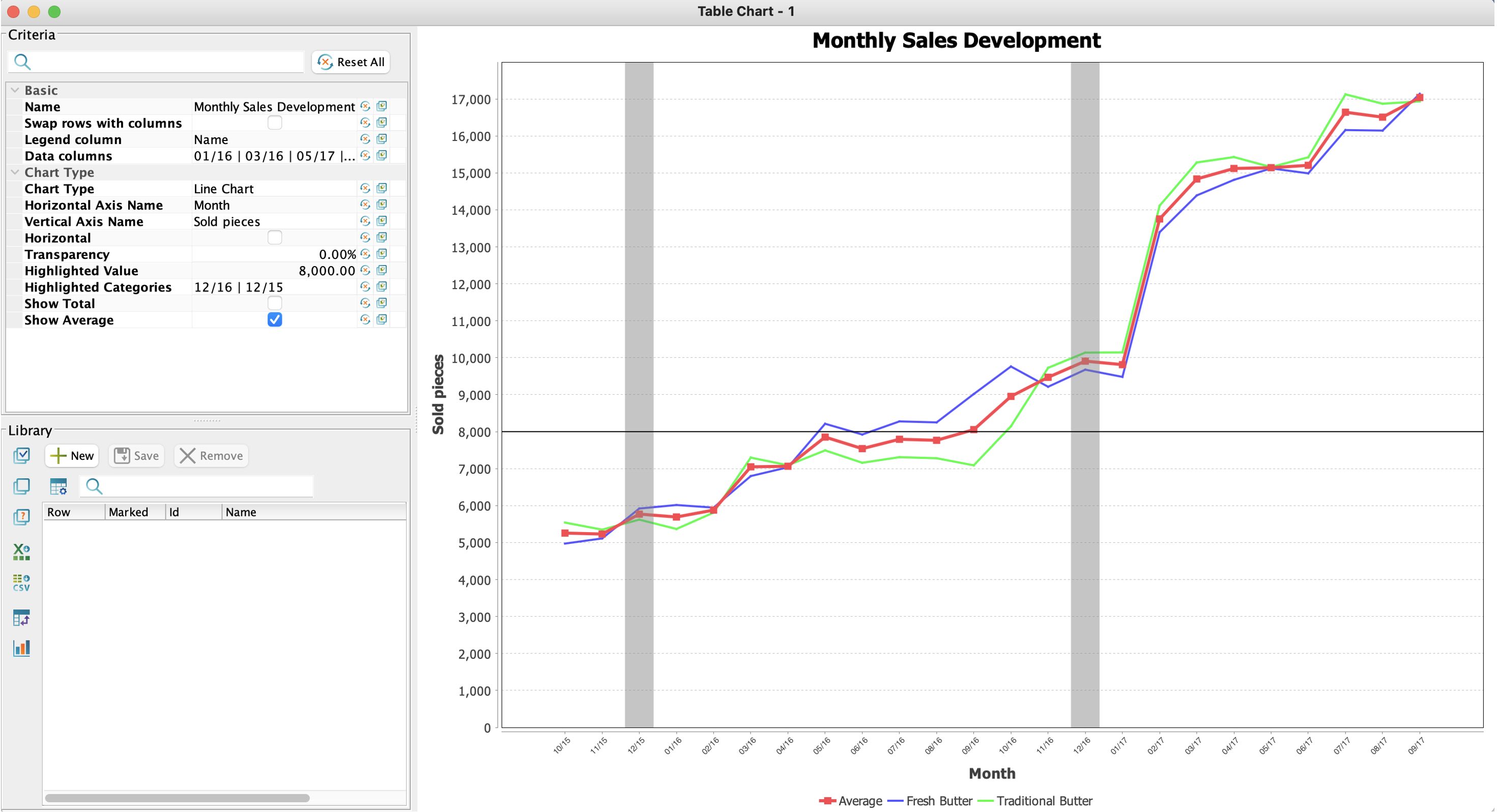

Un diagramme linéaire est le plus souvent utilisé pour montrer l'évolution des ventes. Pour la comparaison, deux produits similaires sont sélectionnés, pour lesquels nous nous intéressons à l'évolution mensuelle des ventes.
Les critères spécifiques au diagramme linéaire sont identiques à ceux du diagramme en barres et sont listés
Enregistrer dans la bibliothèque
Les critères sélectionnés peuvent être enregistrés dans la bibliothèque en cliquant sur le bouton Nouveau; ce paramétrage pourra ensuite être utilisé pour d'autres comparaisons.
Enregistrer sous forme d'image

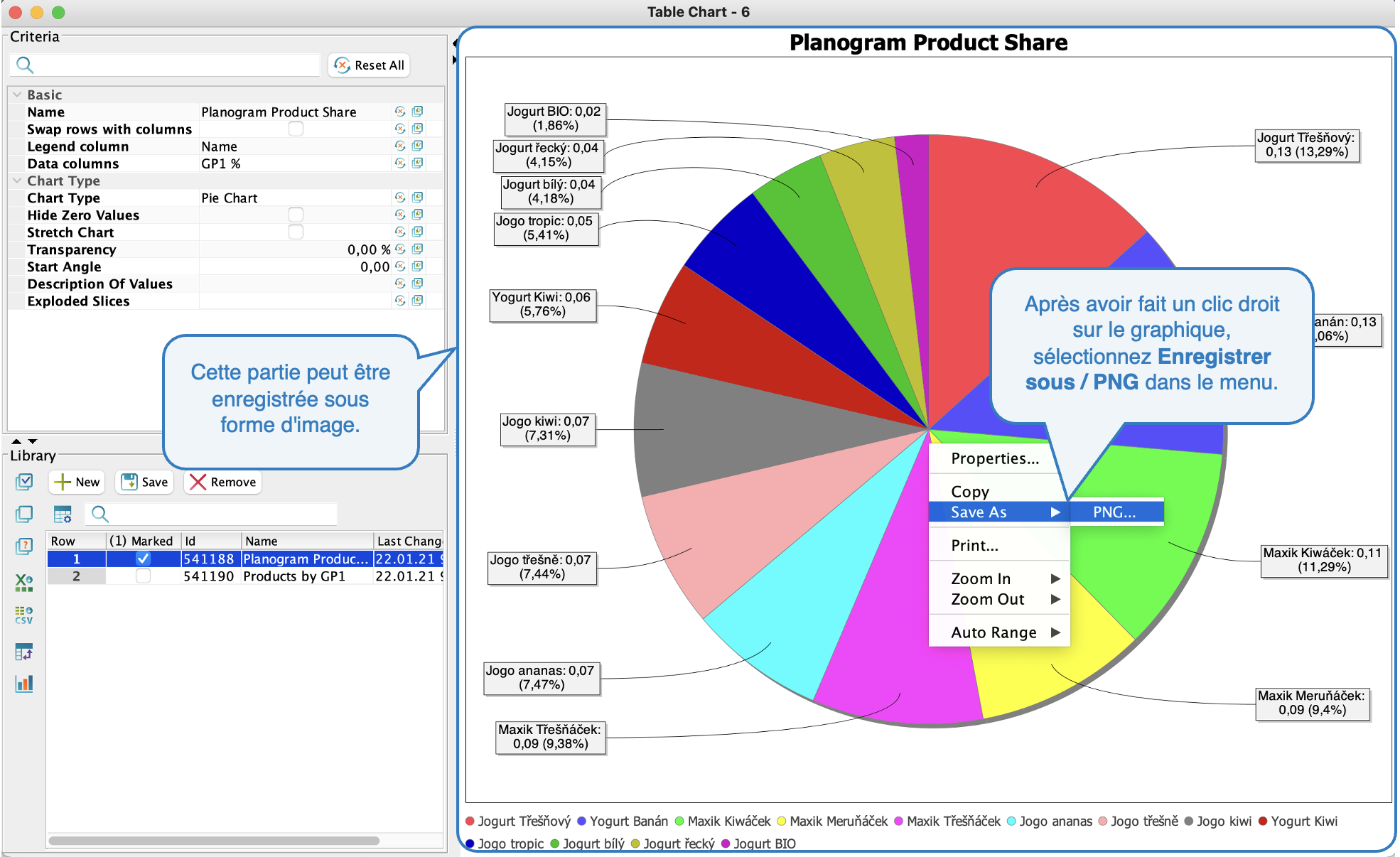

Le diagramme peut être facilement enregistré sous forme d'image pour une utilisation ultérieure. Il suffit de faire un clic droit sur le diagramme et d'enregistrer l'image dans le fichier sélectionné.
