Les composants peuvent être déplacés, copiés ou pivotés dans le plan du magasin. Ce manuel fournit un aperçu des actions permettant de manipuler les composants dans l'Editeur de magasin.

Dans ce manuel, vous trouverez :

1. Comment copier des composants ?
2. Comment copier des composants dans le presse-papier ?
3. Comment coller des composants ?
4. Comment déplacer des composants ?
5. Comment faire pivoter des composants ?
6. Comment aligner des composants le long d'un mur ou d'une ligne de construction ?
7. Comment créer facilement un groupe de plusieurs aménagements sans copier ?
8. Comment dupliquer un aménagement en miroir ?
9. Comment centrer un aménagement ?
10. Comment répartir des composants de manière uniforme ?
11. Comment aligner des composants côte à côte ?
12. Comment changer l'ordre de superposition des composants ?

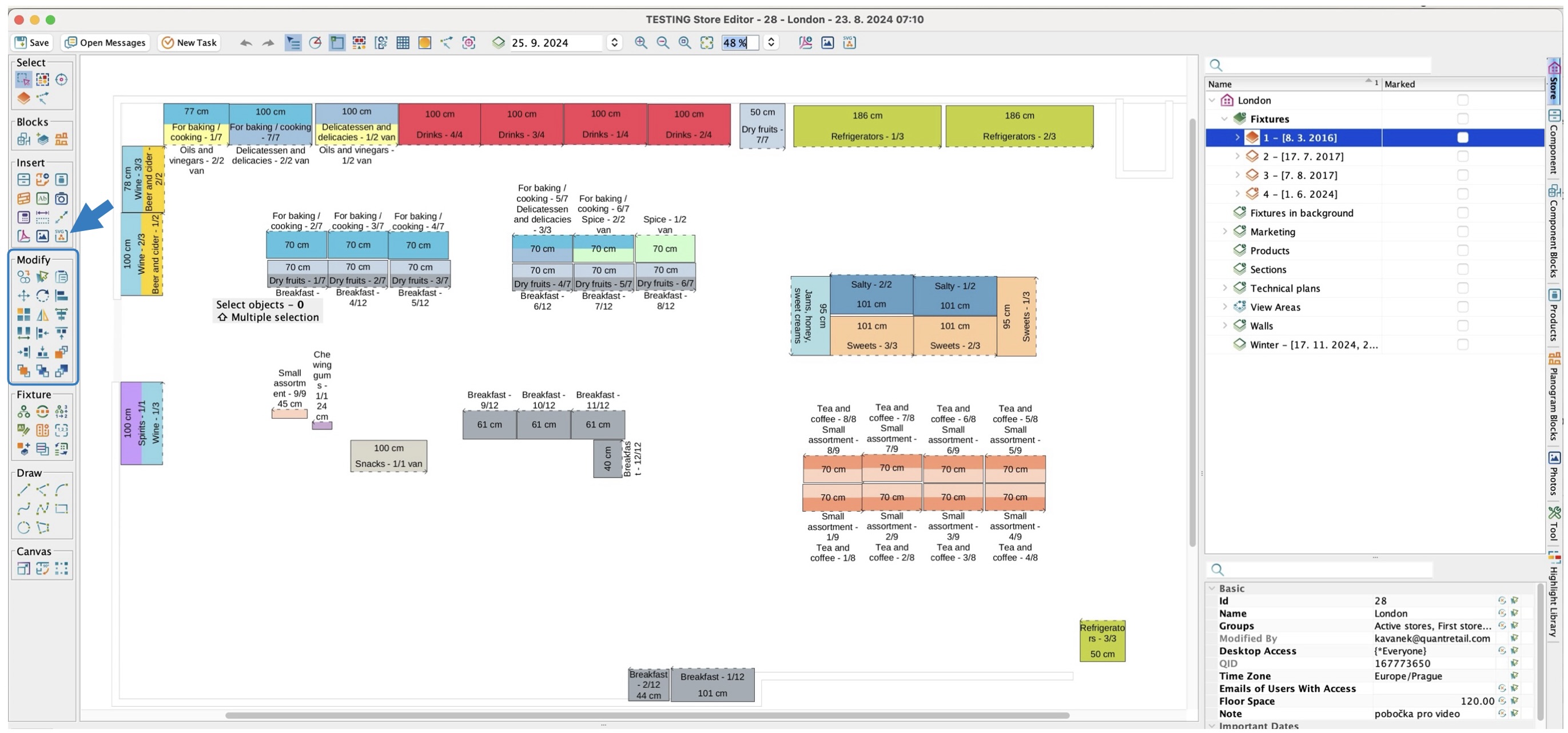

Pour modifier un plan du magasin, consultez la section Modifier dans la barre d'outils à gauche.

Les outils du panneau vous permettent d'effectuer des ajustements avec tous les composants que vous avez sélectionnés dans le plan du magasin. Vous pouvez ainsi manipuler un groupe de plusieurs aménagements.

Ajustement du plan du magasin dans la barre d'outils

Copier (C)

Copier des composants

1. Sélectionnez les composants que vous souhaitez copier.
2. Cliquez sur l'icône Copier ou appuyez sur C.
3. Indiquez le point de départ pour la copie. Par exemple, cela peut être le coin de l'aménagement que vous souhaitez copier.
4. Cliquez pour indiquer l'endroit où les composants doivent être copiés.
5. Pour terminer la copie, appuyez sur ESC.

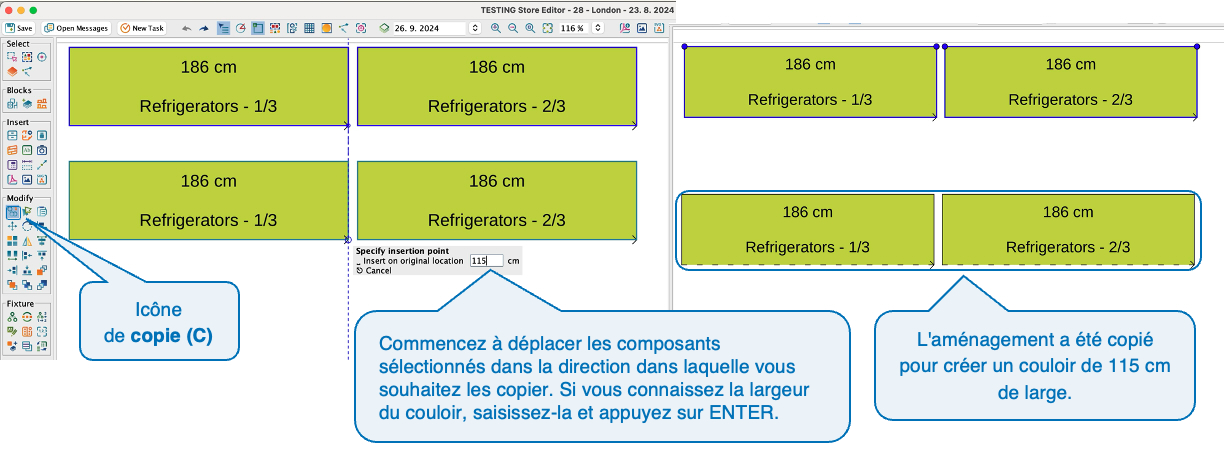

Copier des composants à une distance spécifiée

Cette option est particulièrement utile lors de la création de couloirs dans le plan du magasin. Il vous suffit de spécifier la largeur du couloir.

1. Sélectionnez les composants que vous souhaitez copier.
2. Cliquez sur l'icône Copier ou appuyez sur C.
3. Indiquez le point de départ pour la copie et déplacez les composants dans la direction où ils doivent être copiés.
4. Tapez la distance entre les composants copiés et ceux d'origine, puis appuyez sur la touche ENTER.
5. Pour terminer la copie, appuyez sur ESC.

Copie de composants à une distance spécifiée

Copier dans le presse-papiers (Ctrl+C, Cmd+C)

Cet outil permet de copier le composant sélectionné dans le presse-papiers du système afin de pouvoir ensuite le coller (par exemple, dans un autre plan du magasin) en utilisant la fonction de collage (Ctrl+V ou Cmd+V).

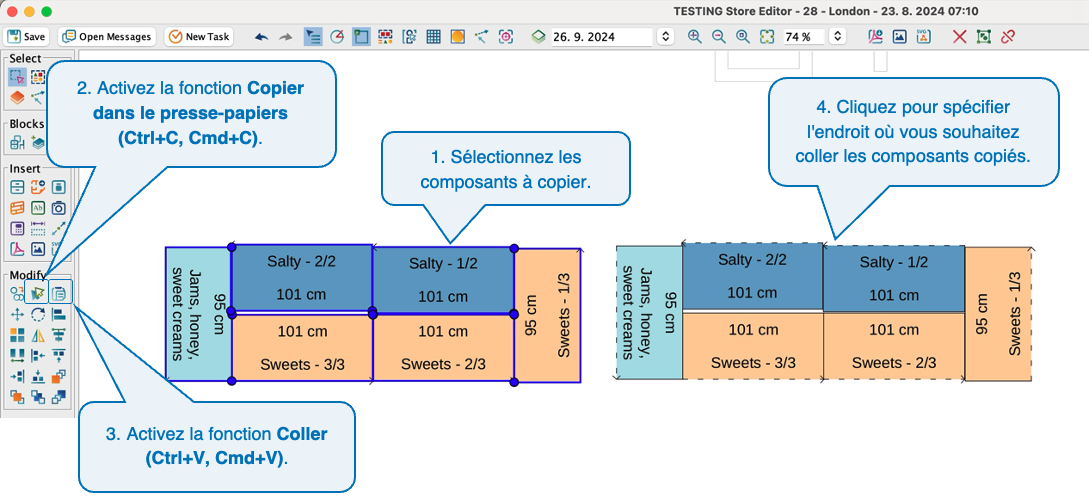

Copier dans le presse-papiers et coller

Coller (Ctrl+V, Cmd+V)

Permet de coller les composants que vous avez précédemment copiés dans le presse-papiers du système.

Déplacer (M)

Il existe plusieurs façons de déplacer les composants.

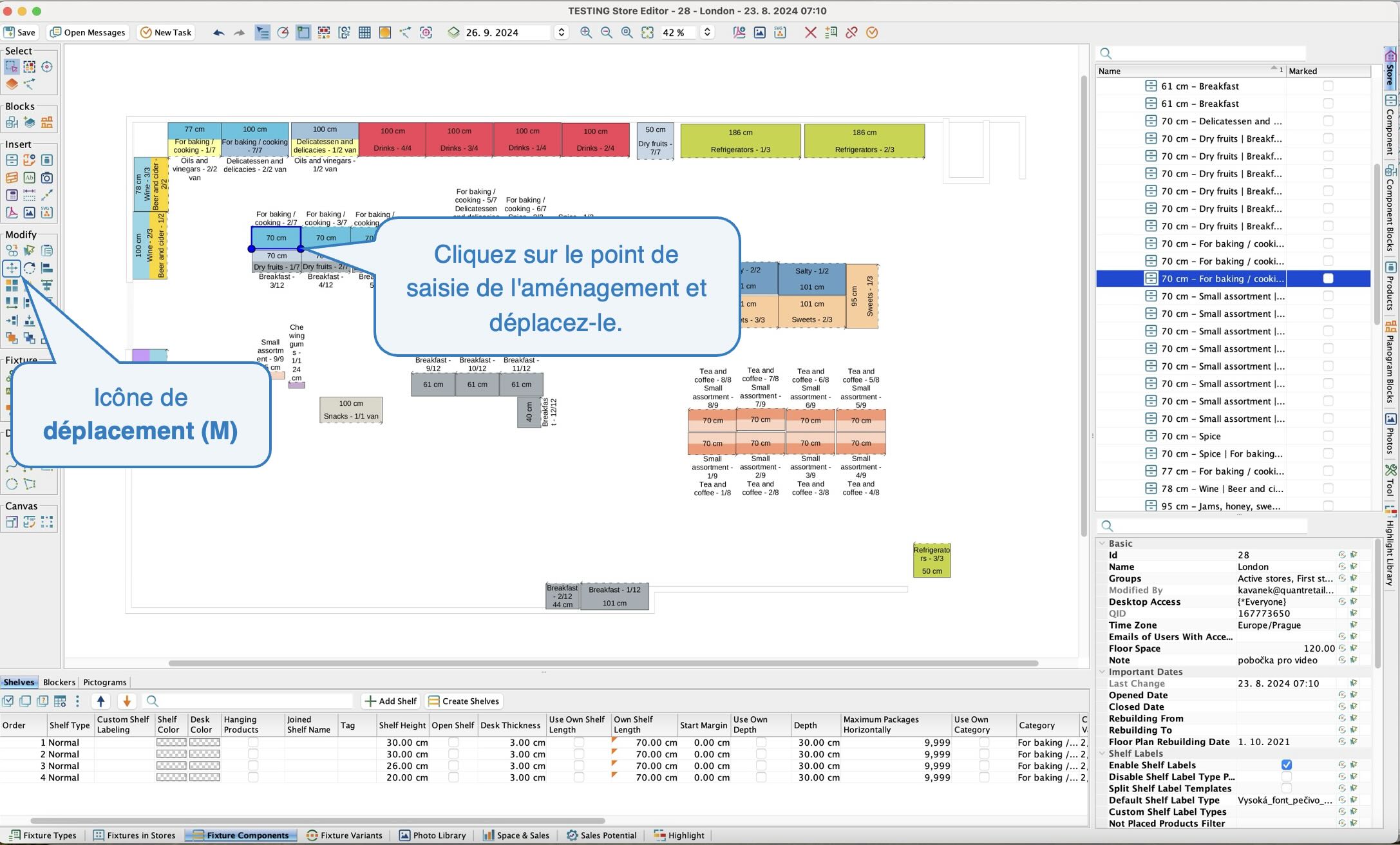

Déplacement à l'aide du point de saisie

1. Cliquez sur le cercle bleu du composant.
2. Le deuxième clic spécifie où le composant sera déplacé.

Déplacement à l'aide du point de saisie

Déplacement avec les flèches

Vous pouvez également déplacer les objets sélectionnés à l'aide des touches fléchées du clavier.

Déplacement avec l'outil Déplacer

1. Sélectionnez le composant que vous souhaitez déplacer.
2. Cliquez sur l'icône Déplacer ou appuyez sur M.
3. Spécifiez le point de départ du déplacement en cliquant (par exemple sur le coin de l'aménagement).
4. Cliquez à l'endroit où vous souhaitez déplacer le composant.

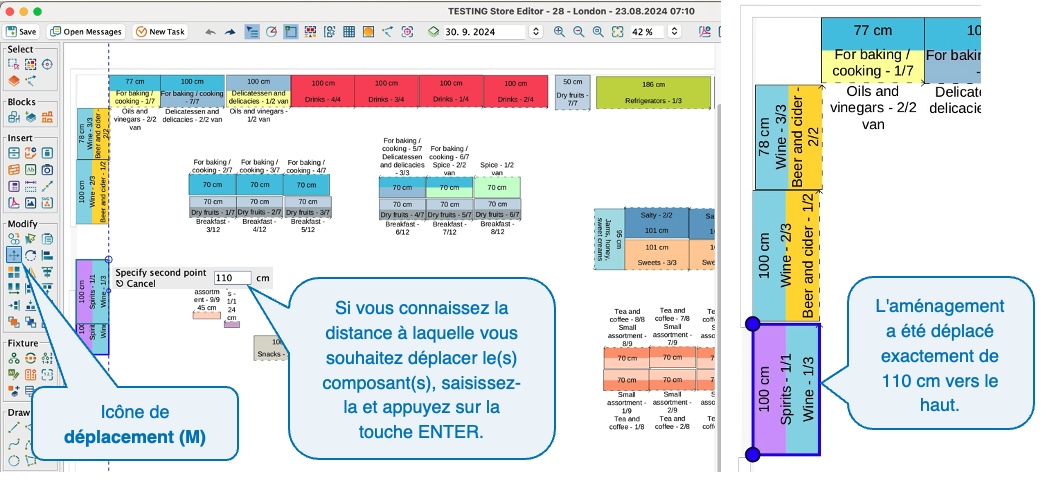

Déplacement sur une distance spécifiée

1. Sélectionnez le composant que vous souhaitez déplacer.
2. Cliquez sur l'icône Déplacer ou appuyez sur M.
3. Spécifiez le point de départ du déplacement en cliquant (par exemple sur le coin de l'aménagement) et déplacez le composant dans la direction souhaitée.
4. Saisissez la distance à respecter pour le déplacement du composant et appuyez sur la touche ENTER.

Déplacement sur la distance spécifiée

Rotation (R)

Dans Quant, il existe plusieurs façons de faire pivoter des composants. Chaque option peut être utile selon la situation.

Rotation manuelle

1. Sélectionnez les composants que vous souhaitez faire pivoter.
2. Cliquez sur l'icône Rotation ou appuyez sur R.
3. Spécifiez le point autour duquel les composants sélectionnés doivent pivoter.
4. Déplacez la souris pour faire pivoter les objets.
5. Cliquez pour terminer la rotation et les composants seront pivotés.

Si vous souhaitez déplacer les composants, par exemple en parallèle, activez la fonction Polaire. Elle permet de déplacer les objets uniquement selon des angles standard (multiples de 15).

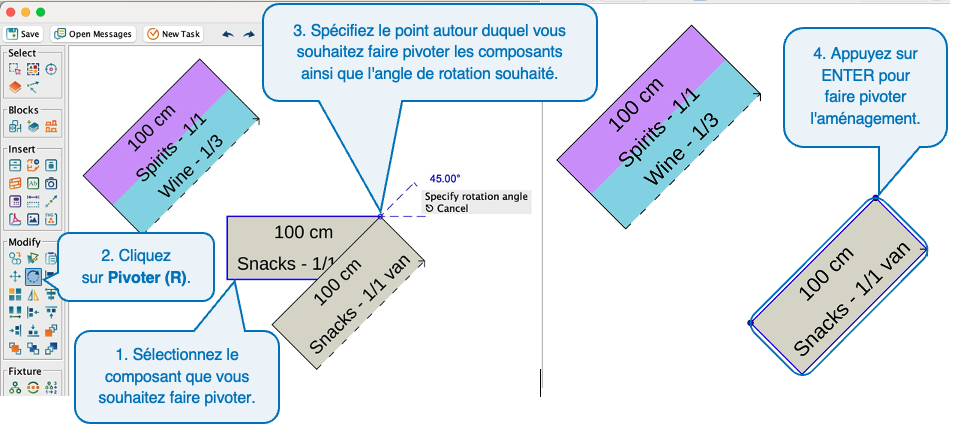

Rotation selon un angle spécifié avec sélection du point de base

Si vous connaissez l'angle de rotation souhaité, vous pouvez le saisir lors de la rotation.

1. Sélectionnez les composants que vous souhaitez faire pivoter.
2. Cliquez sur l'icône Rotation ou appuyez sur R.
3. Spécifiez le point autour duquel les composants sélectionnés doivent être pivotés.
4. Indiquez l'angle pour effectuer la rotation des composants.
5. Appuyer sur ENTER.

Rotation selon un angle spécifié avec sélection du point de base

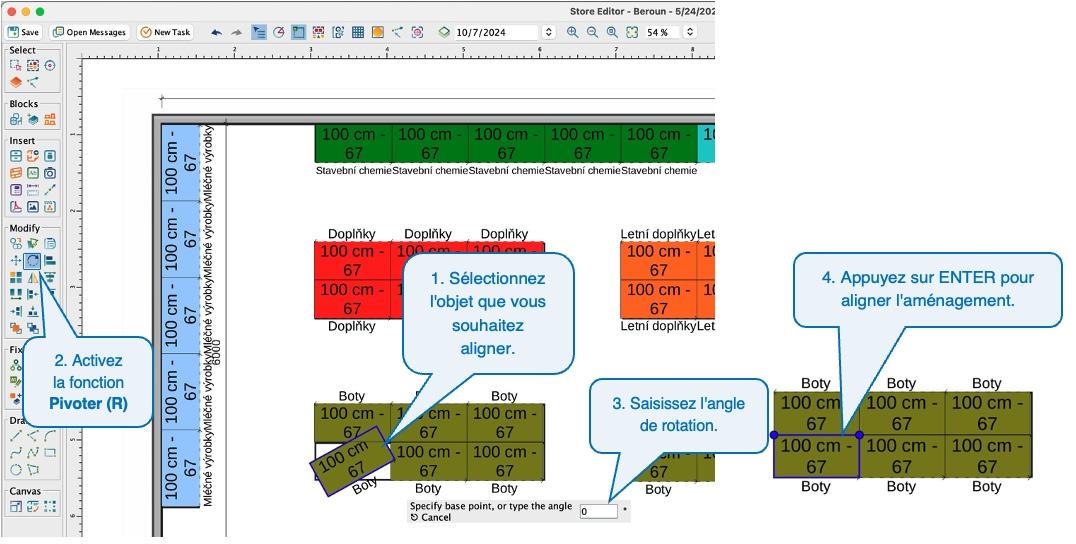

Une autre option de rotation consiste à définir l'angle sans sélectionner de point de base. Dans ce cas, l'objet pivote autour de son centre et l'angle de rotation est calculé à partir de la position par défaut de l'objet. Ainsi, si vous définissez l'angle à 0, l'aménagement sera orienté de la même manière qu'un aménagement nouvellement inséré dans le plan du magasin. Cette fonctionnalité est particulièrement utile lorsque vous souhaitez rapidement réaligner un composant qui a été tourné de manière aléatoire.

Rotation selon un angle spécifié sans sélection du point de base

Alignement (A)

Cet outil vous permet d'aligner des composants tels que des murs, des lignes de construction ou d'autres composants.

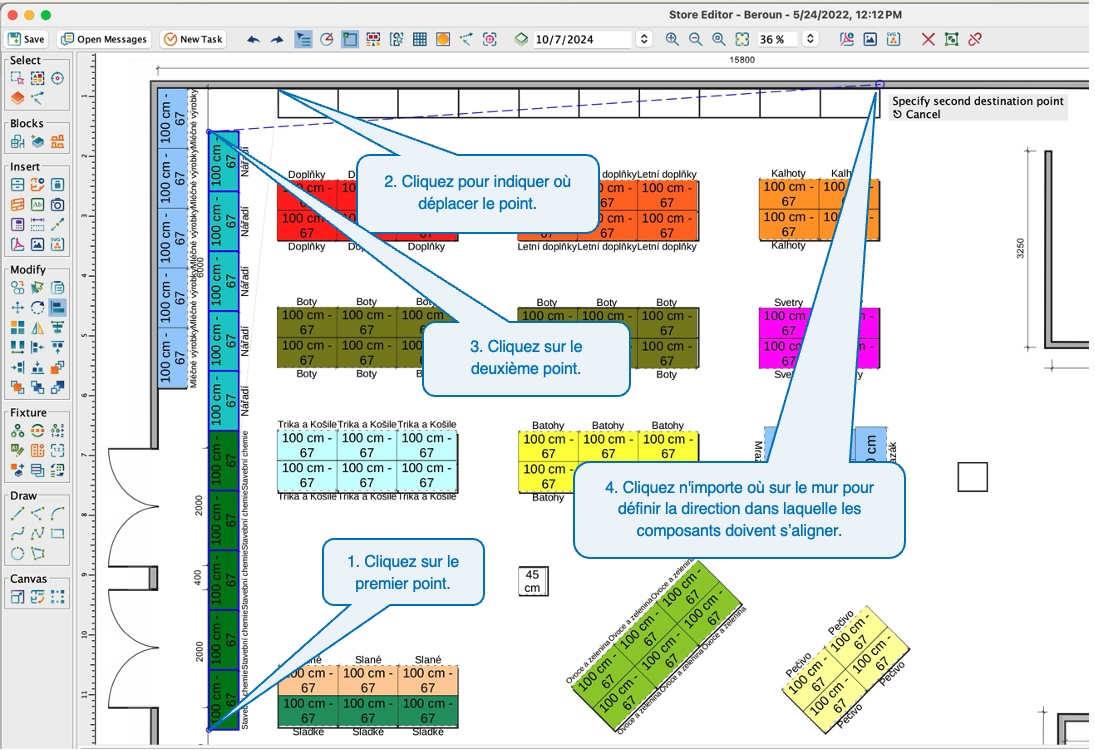

Les images suivantes montrent comment aligner des composants le long d'un mur. Tout d'abord, sélectionnez tous les composants que vous souhaitez aligner et cliquez sur l'icône Aligner dans la barre d'outils ou appuyez sur A.

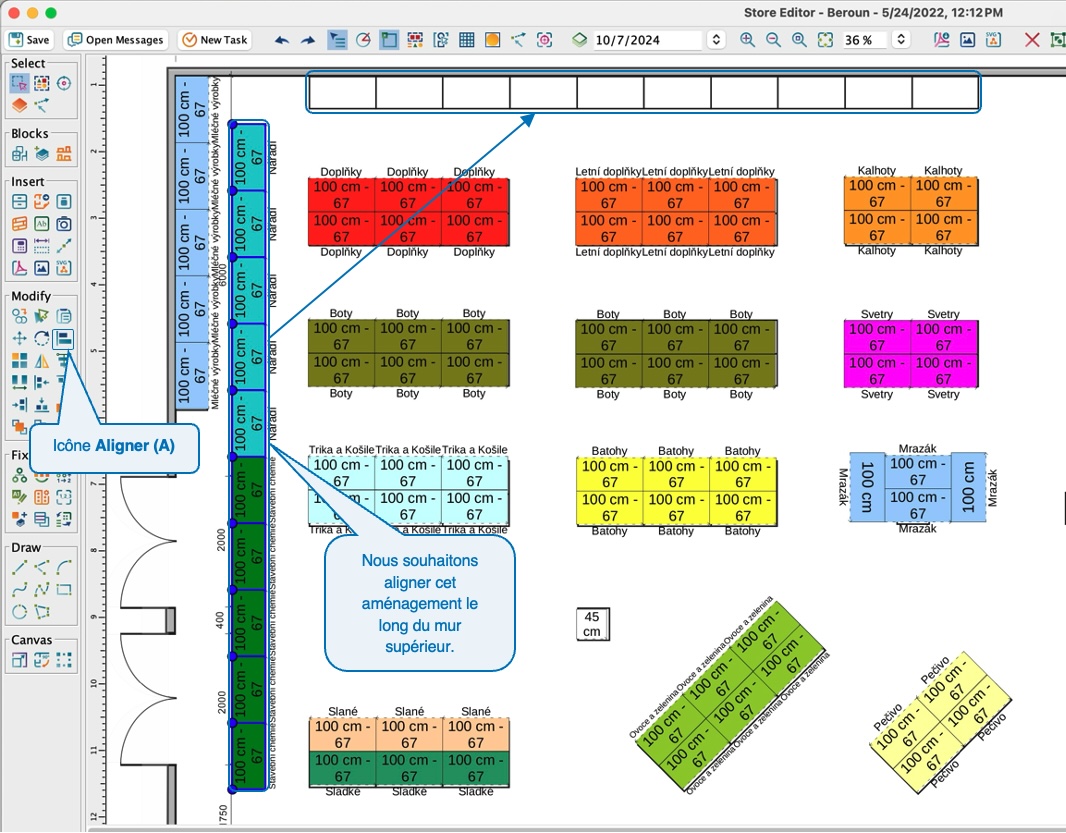

Aménagements avant l'alignement

Procédure d'alignement

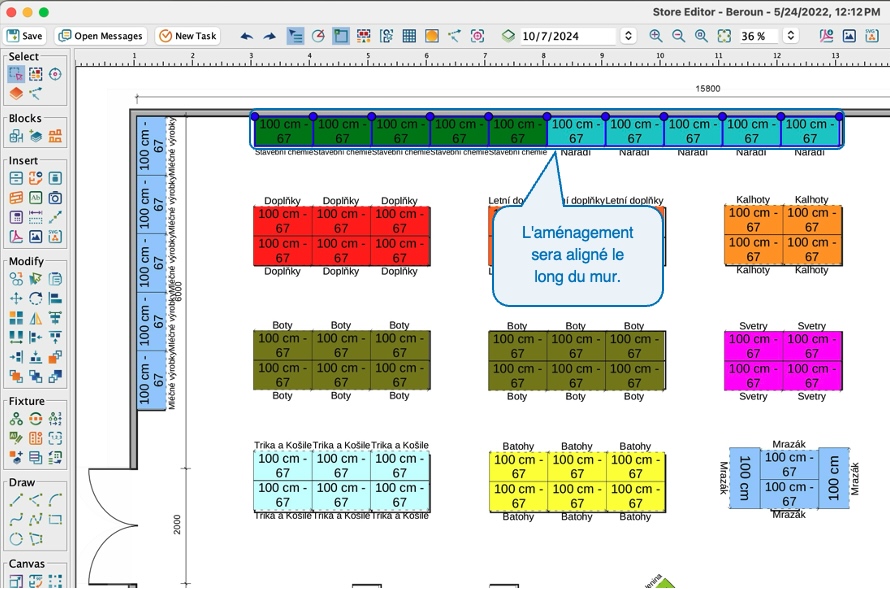

Aménagements alignés

Disposition rectangulaire

Avec cet outil, vous pouvez rapidement regrouper plusieurs aménagements sans avoir à les copier. Il permet de créer plusieurs aménagements côte à côte ou les uns sous les autres. En même temps, vous pouvez définir un écartement vertical ou horizontal, ce qui peut être utile lors de la création de couloirs.

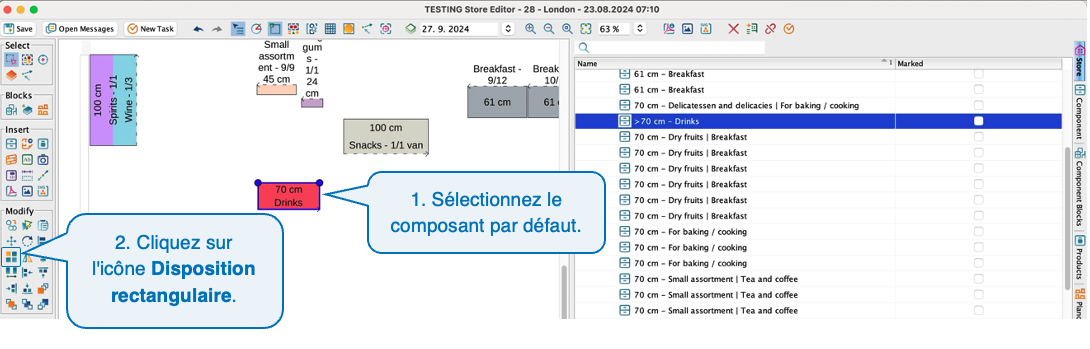

1. Sélectionnez le ou les composants par défaut à partir desquels un nouveau groupe d'aménagements sera créé.
2. Cliquez sur l'icône Disposition rectangulaire.
3. Définissez les propriétés de la disposition rectangulaire.
   • Point de base - indique la position des aménagements sélectionnés.
   • Colonnes / Lignes - définissez le nombre de colonnes et de lignes que vous souhaitez créer à partir du composant sélectionné.
   • Écart horizontal / vertical - ici, vous définissez l'espace qui doit être ajouté entre les nouveaux composants créés. On l'utilise, par exemple, pour créer des couloirs.

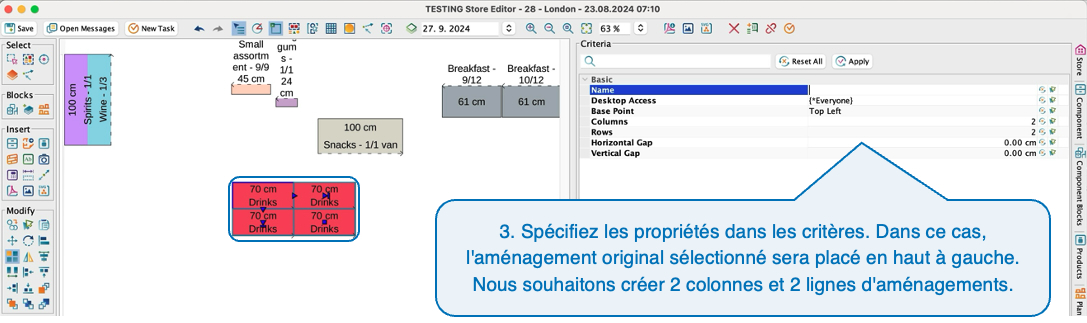

Paramètres de disposition rectangulaire 1

Paramètres de disposition rectangulaire 2

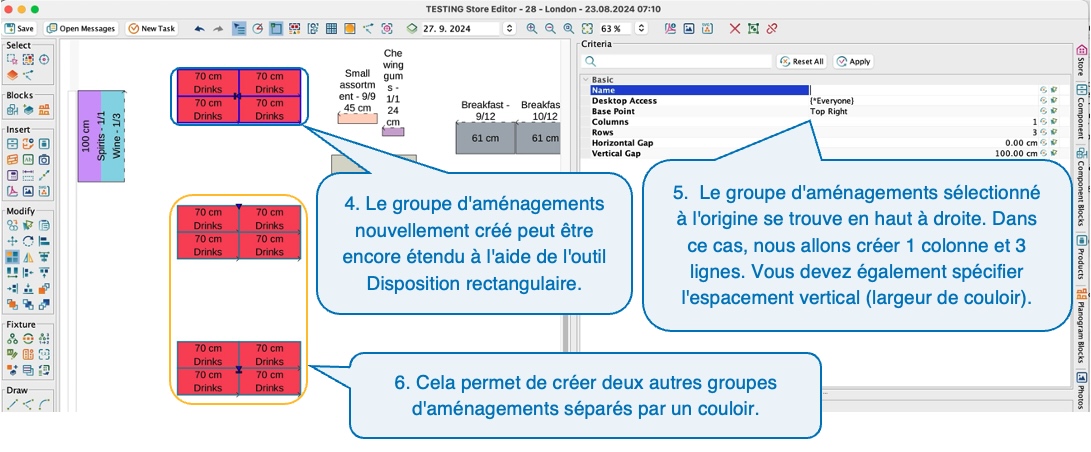

Paramètres de disposition rectangulaire 3

Copie Miroir

En utilisant l'outil Copie miroir, vous pouvez créer une copie miroir d'un composant sélectionné en utilisant 2 points de miroir.

1. Sélectionnez les aménagements que vous souhaitez copier en miroir.
2. Choisissez l'outil Copie miroir.
3. Cliquez sur le premier point de base du miroir.
4. Cliquez sur le deuxième point miroir. Dans ce cas, il s'agit d'un miroir horizontal. Il est également possible de réaliser un miroir d'un aménagement à un angle donné.

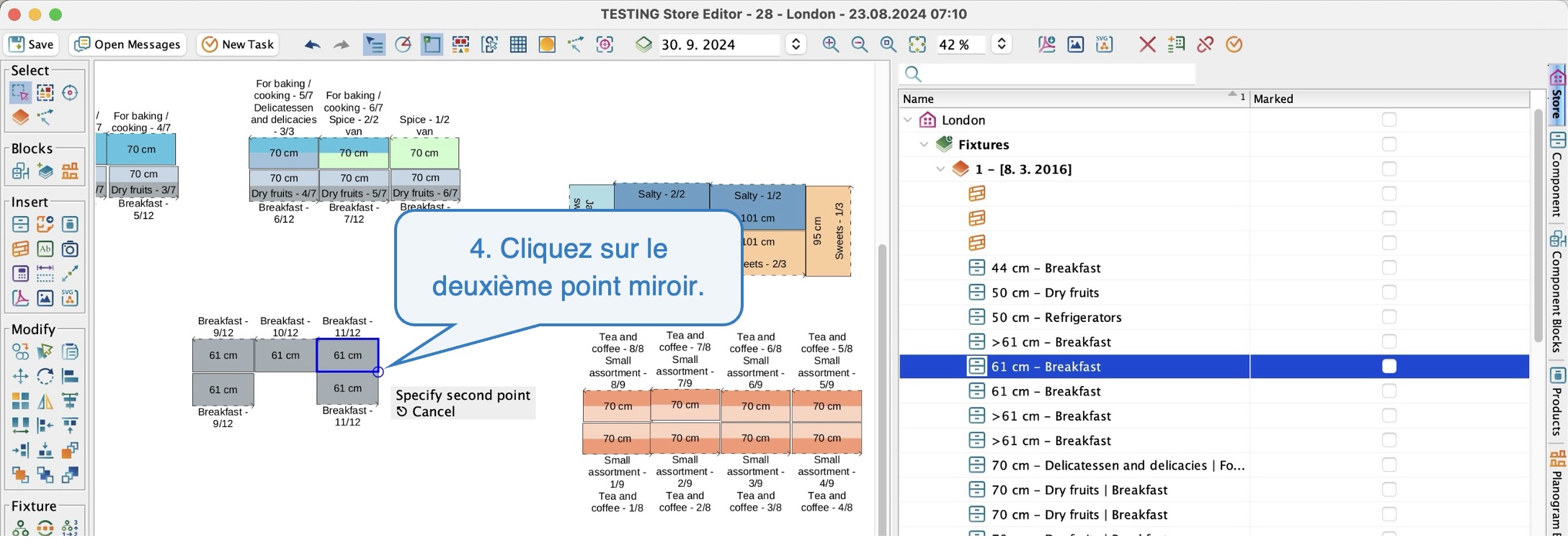

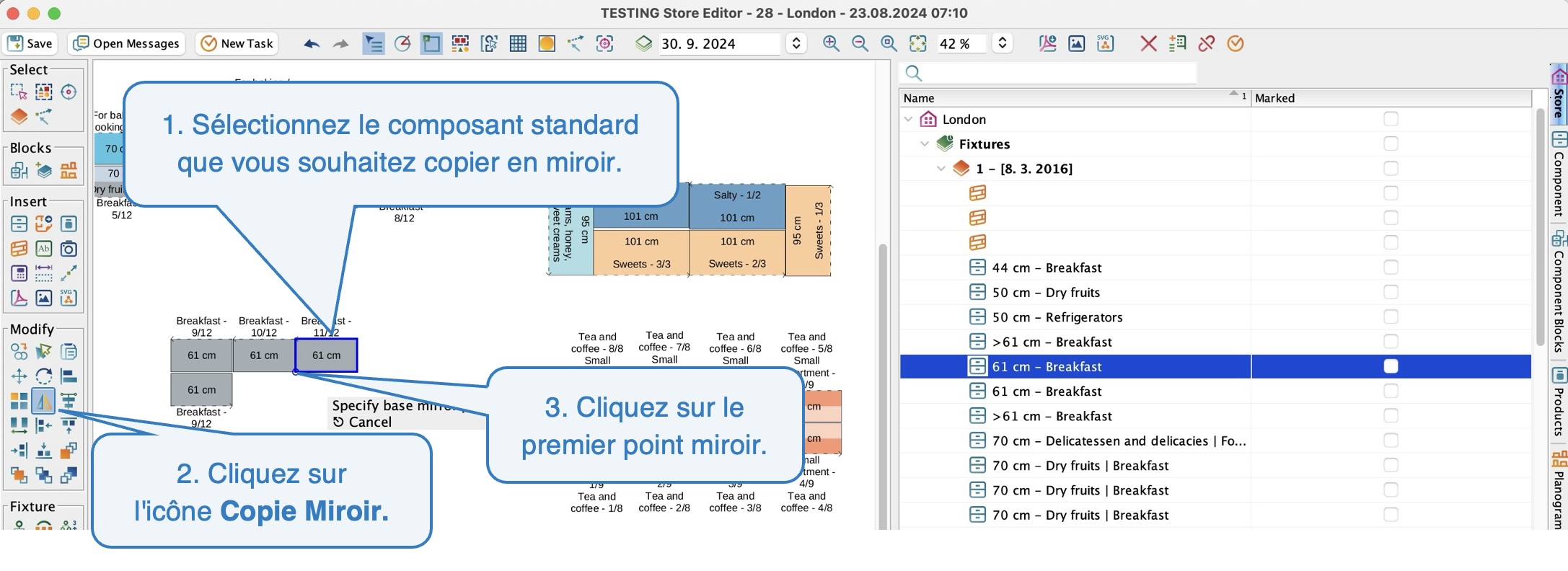

Outil de Copie Miroir

Résultat de la copie miroir

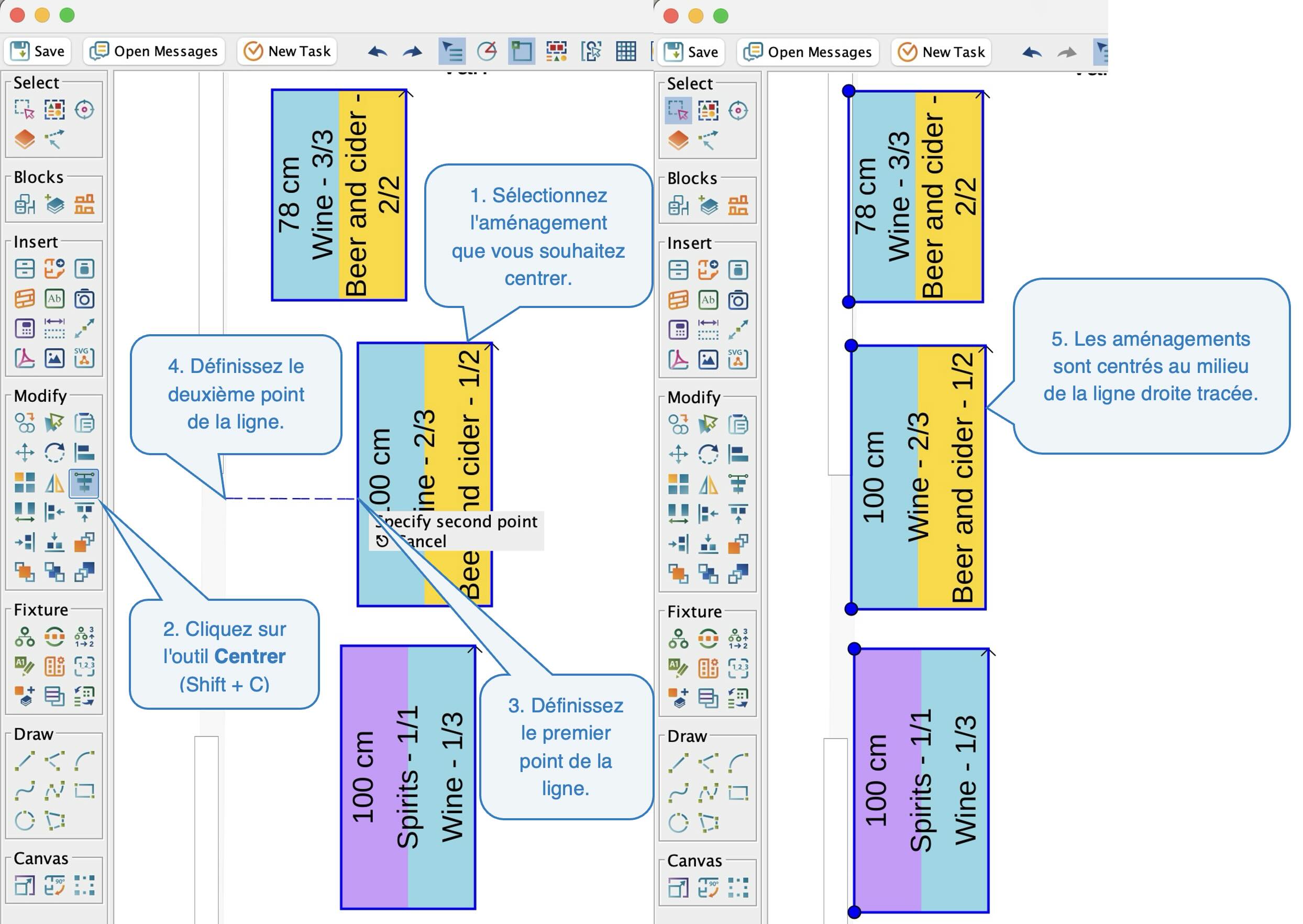

Centrer (Shift+C)

Cet outil est utilisé pour centrer un aménagement, par exemple, si vous devez centrer un aménagement dans une position sur le plan du magasin.

1. Sélectionnez l'aménagement que vous souhaitez centrer.
2. Activez l'outil Centrer ( Shift+C).
3. Tracez une ligne droite pour centrer l'aménagement au centre de la ligne. Utilisez le premier clic pour définir le premier point de la ligne et le deuxième clic pour définir le deuxième point.

Centrer

Répartir

Cet outil permet de répartir les aménagements à intervalles réguliers.

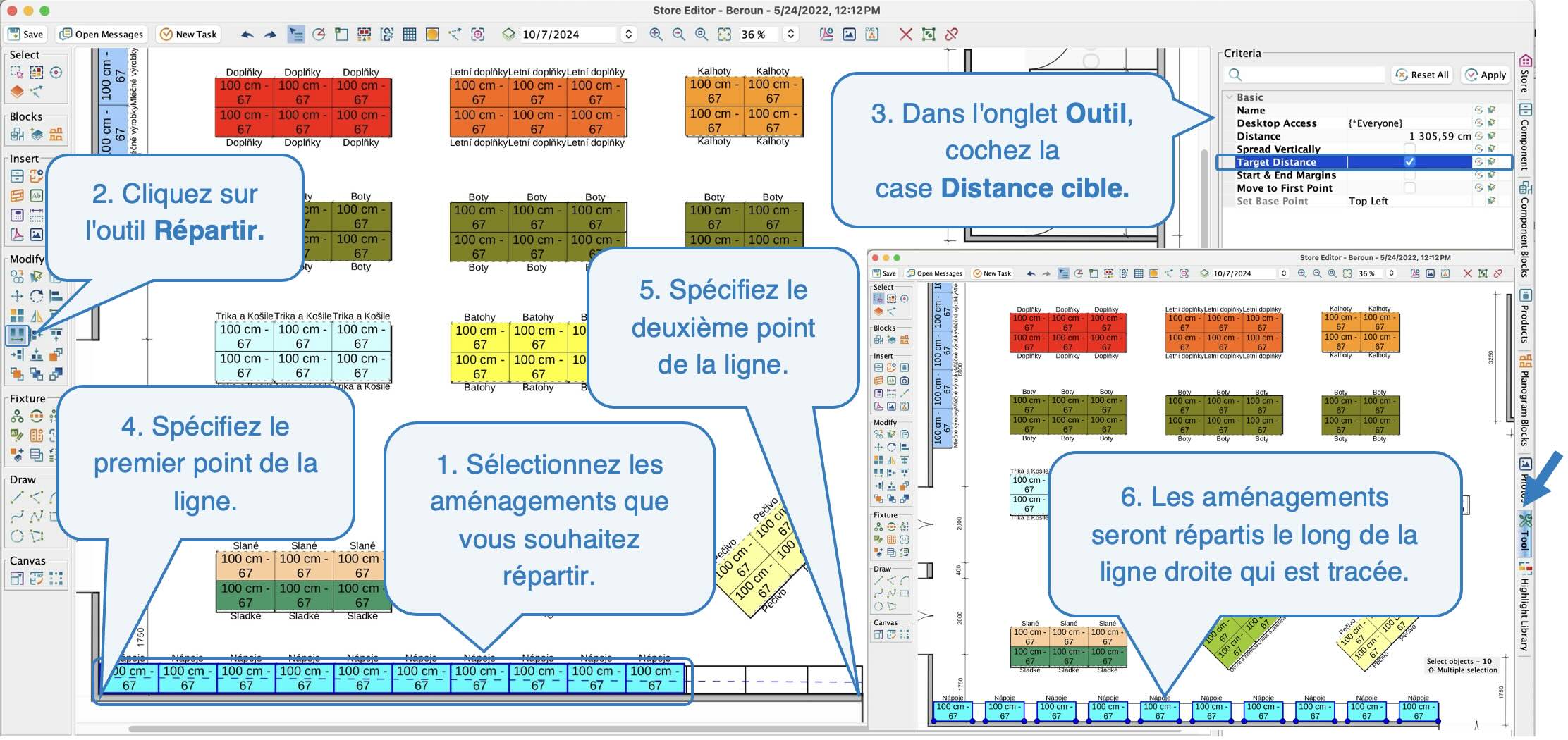

a) Distance cible

• Sélectionnez les aménagements que vous souhaitez répartir.
• Cliquez sur l'outil Répartir.
• Cochez la case Distance cible dans l'onglet Outil.

Tracez une ligne droite le long de laquelle les aménagements doivent être répartis. Le premier clic définit le premier point de la ligne et le deuxième clic définit le deuxième point de la ligne.

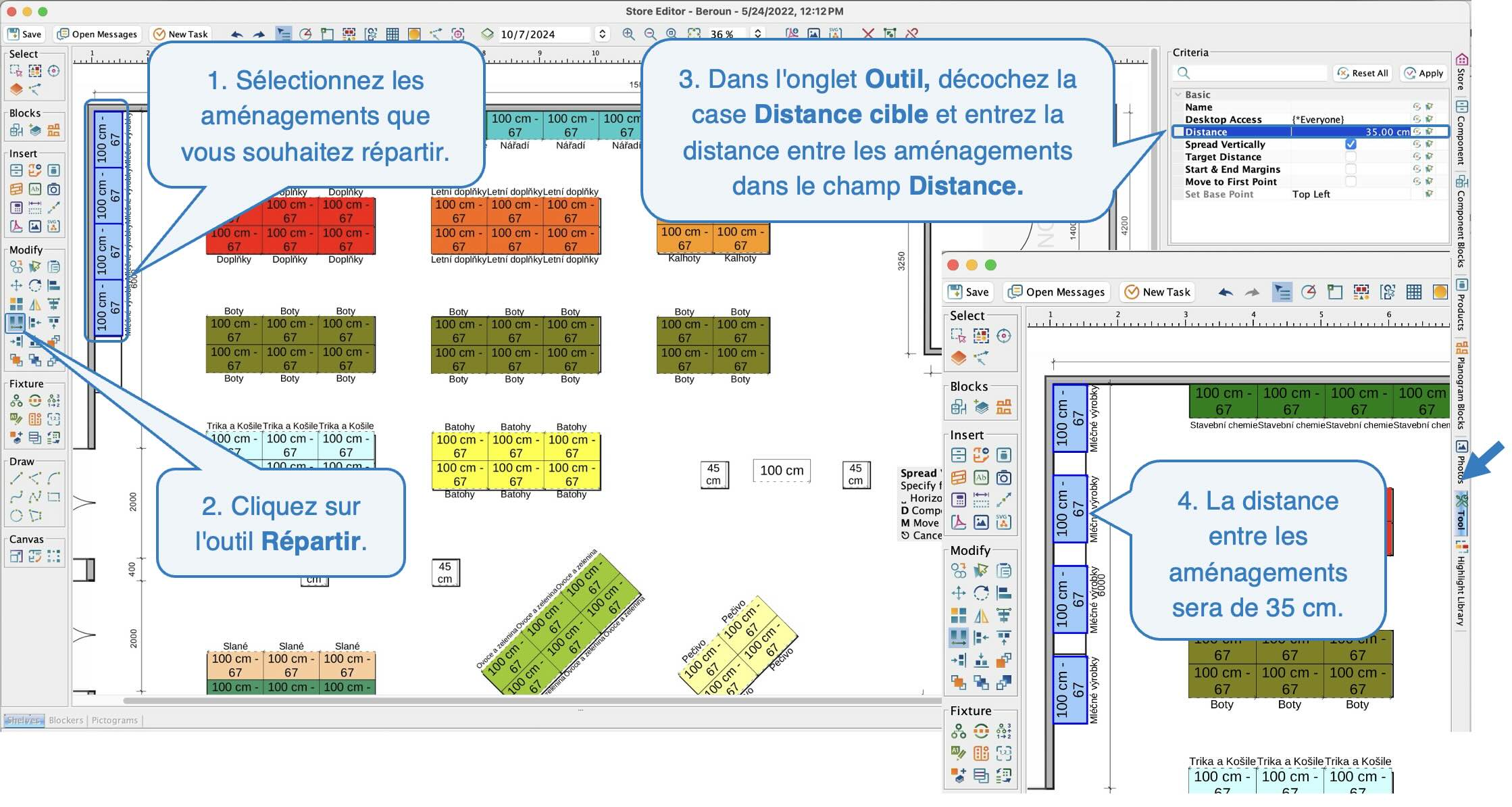

Répartition - distance cibleb) Répartitions personnalisées

1. Sélectionnez les aménagements que vous souhaitez répartir.
2. Cliquez sur l'outil Répartir.
3. Décochez la case Distance cible dans l'onglet Outil.

SOIT

1. Saisissez une distance indiquant la taille de l'espacement.

SOIT

1. Tracez une ligne droite pour indiquer la taille de l'espacement.

Répartition personnalisée

Propriétés de l'outil de répartition

• • Distance - indique la taille de l'espacement entre les aménagements. À remplir si vous souhaitez spécifier un espacement personnalisé (exemple b).
  • Répartir verticalement - si cette case est cochée, les aménagements seront répartis verticalement. Si vous avez besoin d'une répartition horizontale, décochez cette case.
  • Distance cible - utilisée pour tracer une ligne droite le long de laquelle vous souhaitez répartir les aménagements (exemple a). Utile, par exemple, pour répartir des aménagements le long d'un mur - vous dessinez une ligne droite suivant le mur et les aménagements s'y répartissent automatiquement.
  • Marges de début et de fin - si cette case est cochée, des marges seront ajoutées au-dessus du premier aménagement et en dessous du dernier, et elles auront la même taille que l'espacement entre les autres aménagements.
  • Déplacer au premier point - si la case est cochée, les aménagements se déplaceront vers le point que vous spécifiez avec le premier clic.
  • Définir le point de base - si la case Déplacer au premier point est cochée, vous pouvez ici définir la position du point que vous spécifiez.

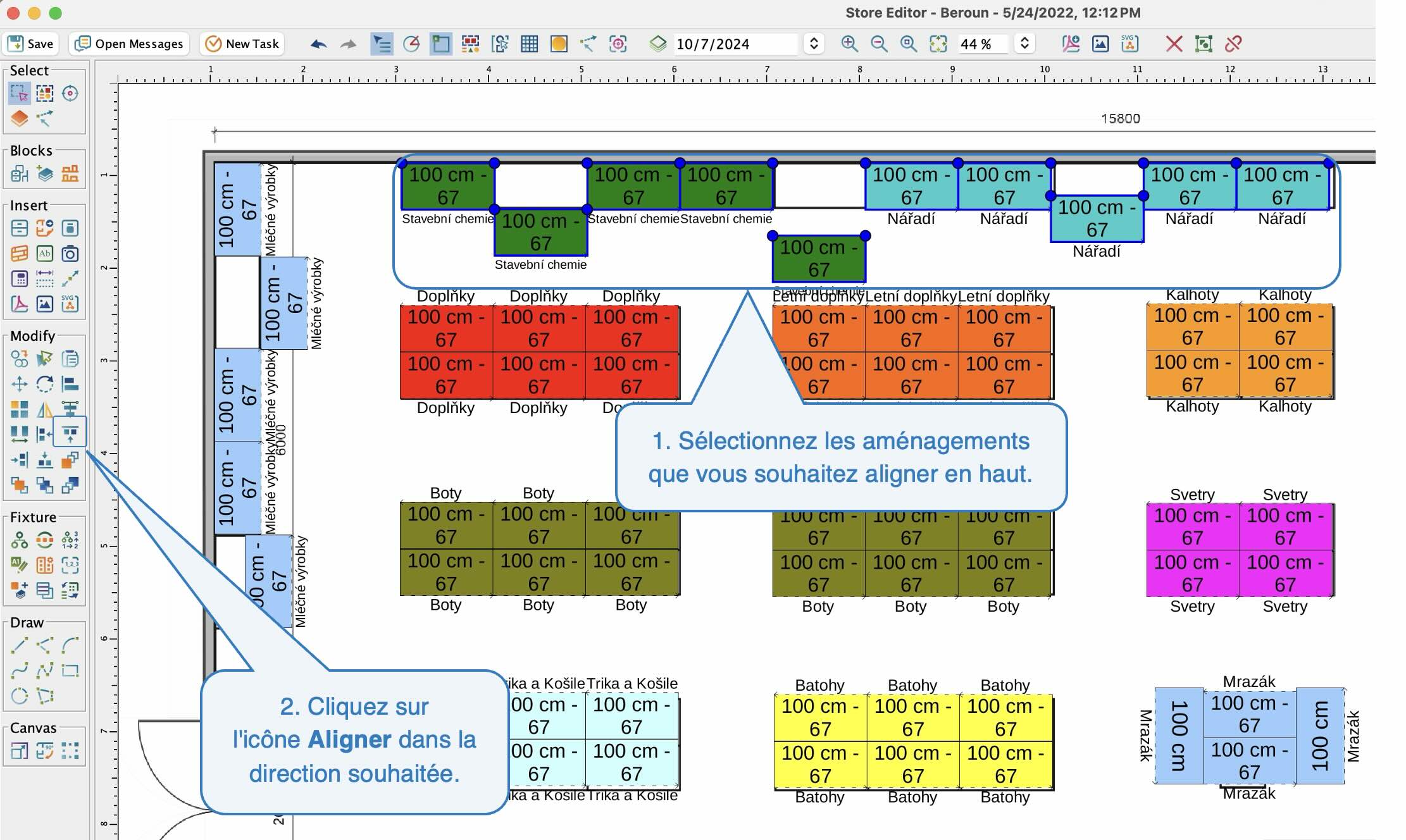

Aligner en haut / en bas / à droite / à gauche

Les outils sont utilisés pour aligner les aménagements dans une direction souhaitée, sans avoir besoin de les faire pivoter.

1. Sélectionnez les aménagements que vous souhaitez aligner.
2. Sélectionnez l'outil d'alignement approprié.
3. Appuyez sur ENTER.

Sélection de l'outil Aligner

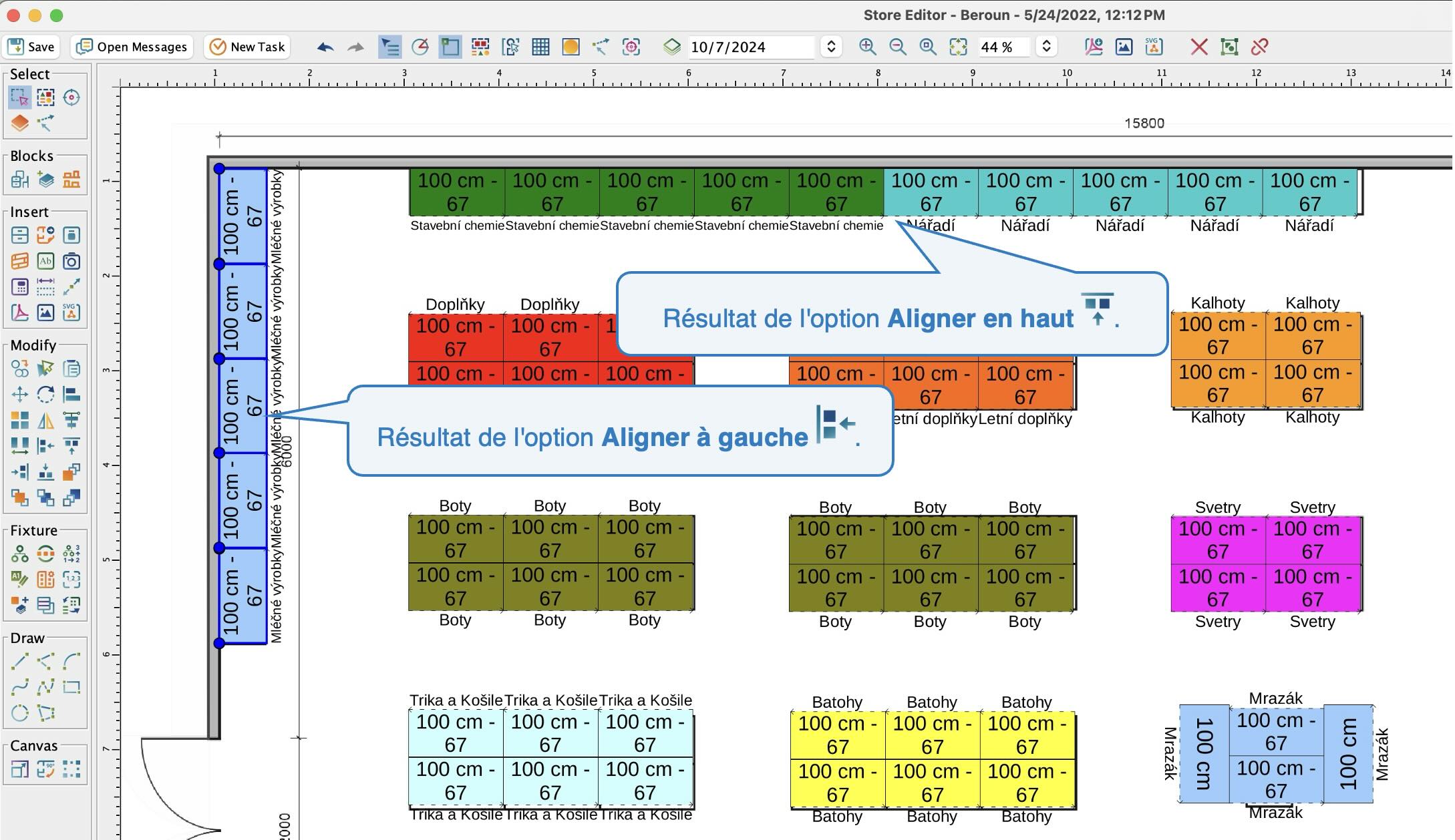

Résultat de l'outil Aligner

Mettre au premier plan / Envoyer vers l'avant / Envoyer vers l'arrière / Mettre à l'arrière-plan

Ces outils sont utilisés pour modifier l'ordre de superposition des composants qui se chevauchent.

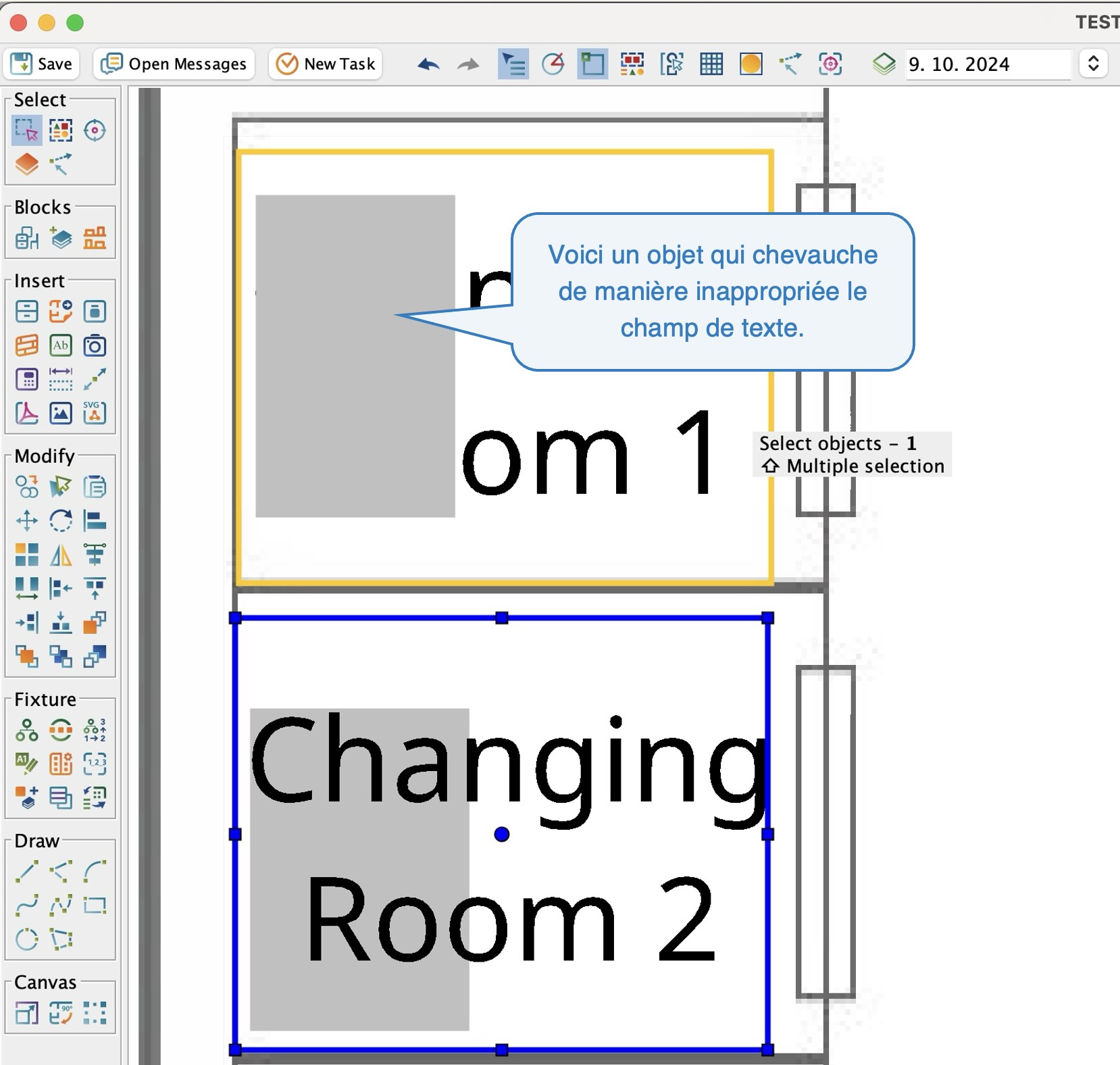

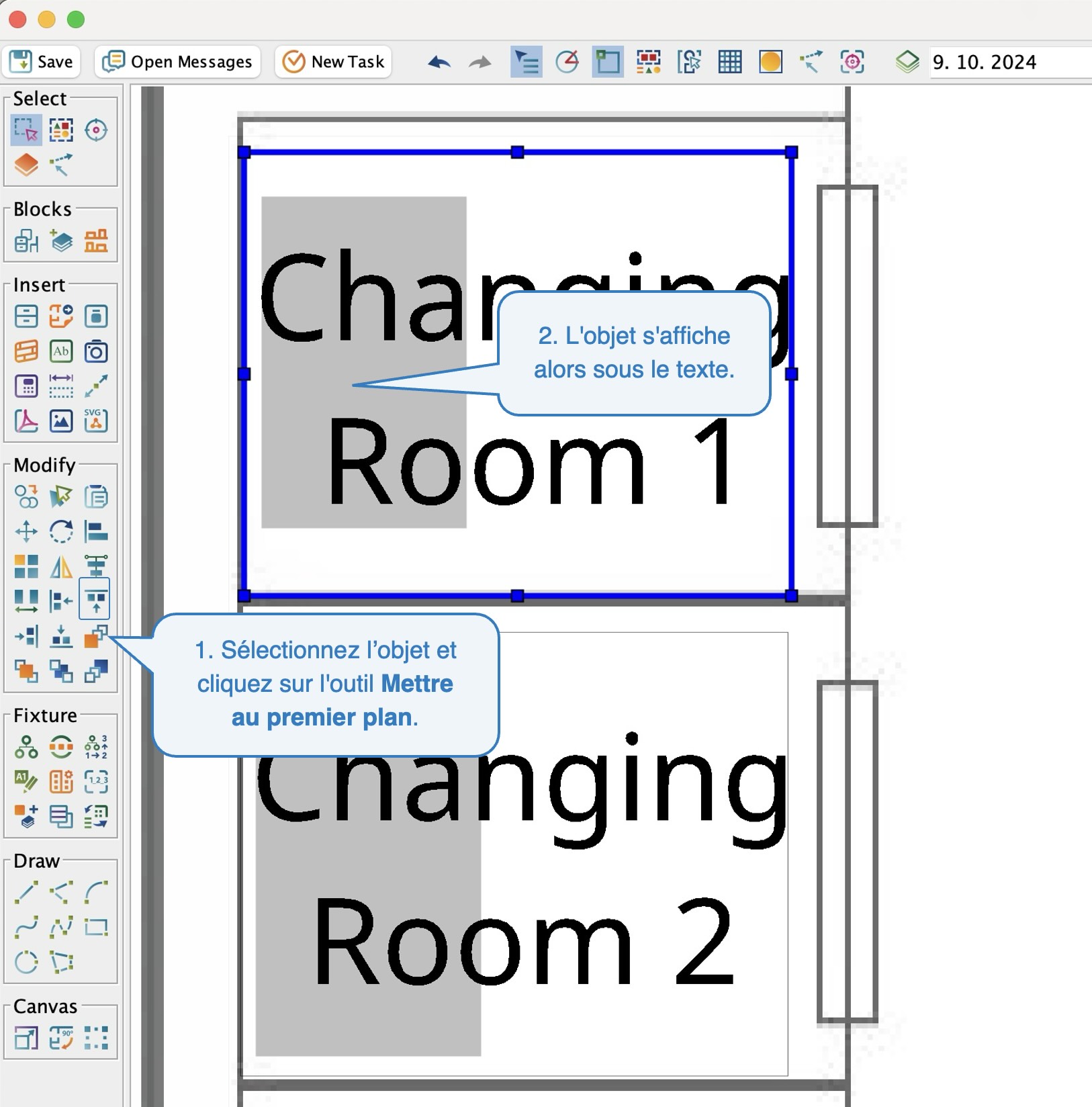

Modification du chevauchement des composants 1

Modification du chevauchement des composants 2

Nous vous recommandons de mémoriser les raccourcis clavier des outils que vous utilisez fréquemment. Cela facilitera votre travail dans l'Editeur de magasin. Tous les raccourcis de l'Editeur de magasin sont répertoriés dans le manuel Raccourcis clavier dans l'Editeur de magasin.

Autres fonctions utiles

Polaire (Shift+P)

Lorsque cette fonction est activée, les aménagements ou les composants sont insérés, copiés ou tournés selon des angles standard (multiples de 15). Cela permet, par exemple, d'insérer des composants en parallèle ou de les faire pivoter exactement de 90 degrés.

Accrochage (Shift+S)

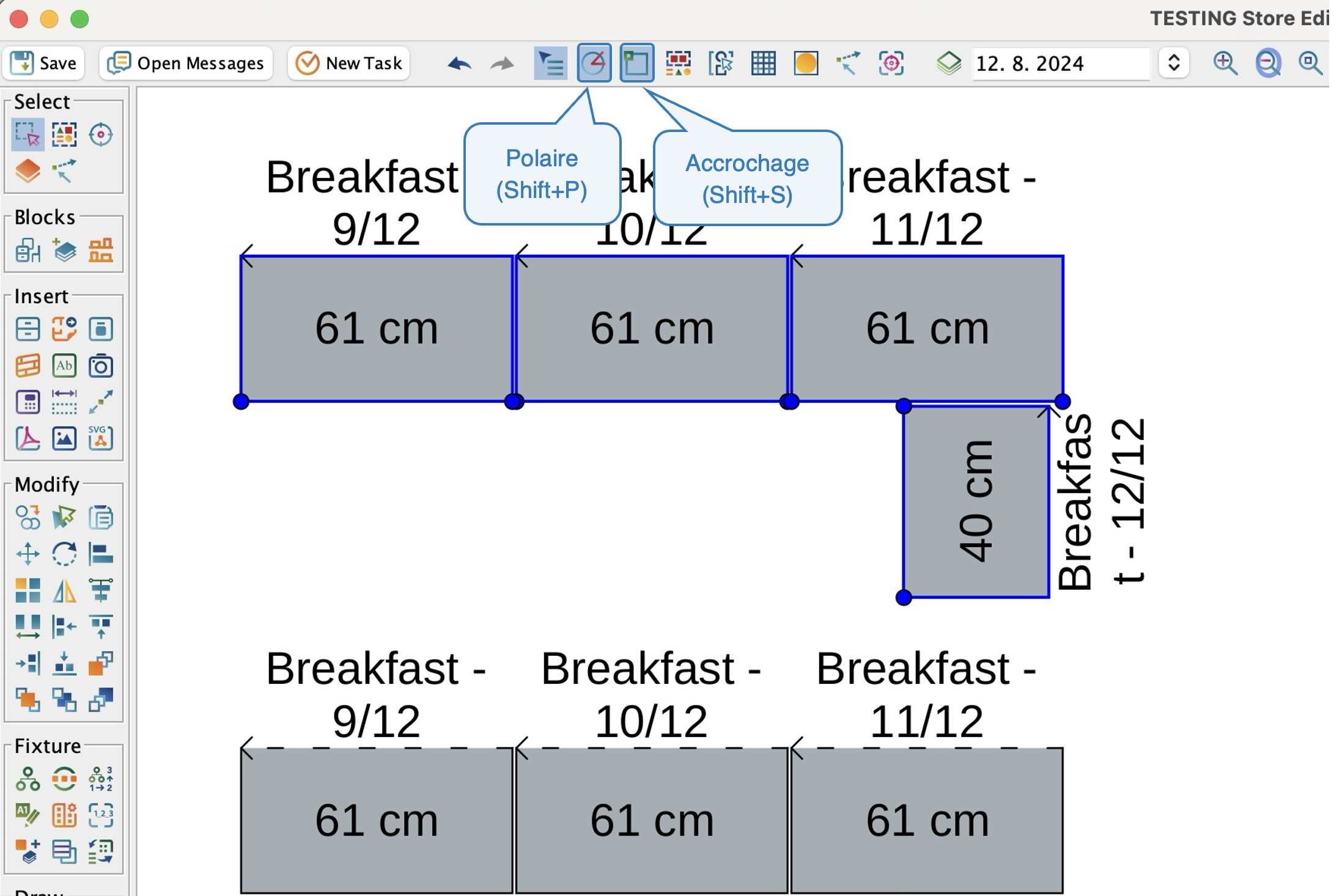

Polaire et Accrochage
