Einfügen und Einrichten von Ausstattungen
In diesem Handbuch erfahren Sie, wie Sie die Ausstattungen in den Grundriss einfügen, ihre Maße, die Anzahl der Regalfächer und eine Kategorie verändern können.
Wie fügt man Ausstattungen in den Grundriss ein?
Alle Werkzeuge zum Einfügen verschiedener Komponenten finden Sie in der Symbolleiste links im Bereich Einfügen.

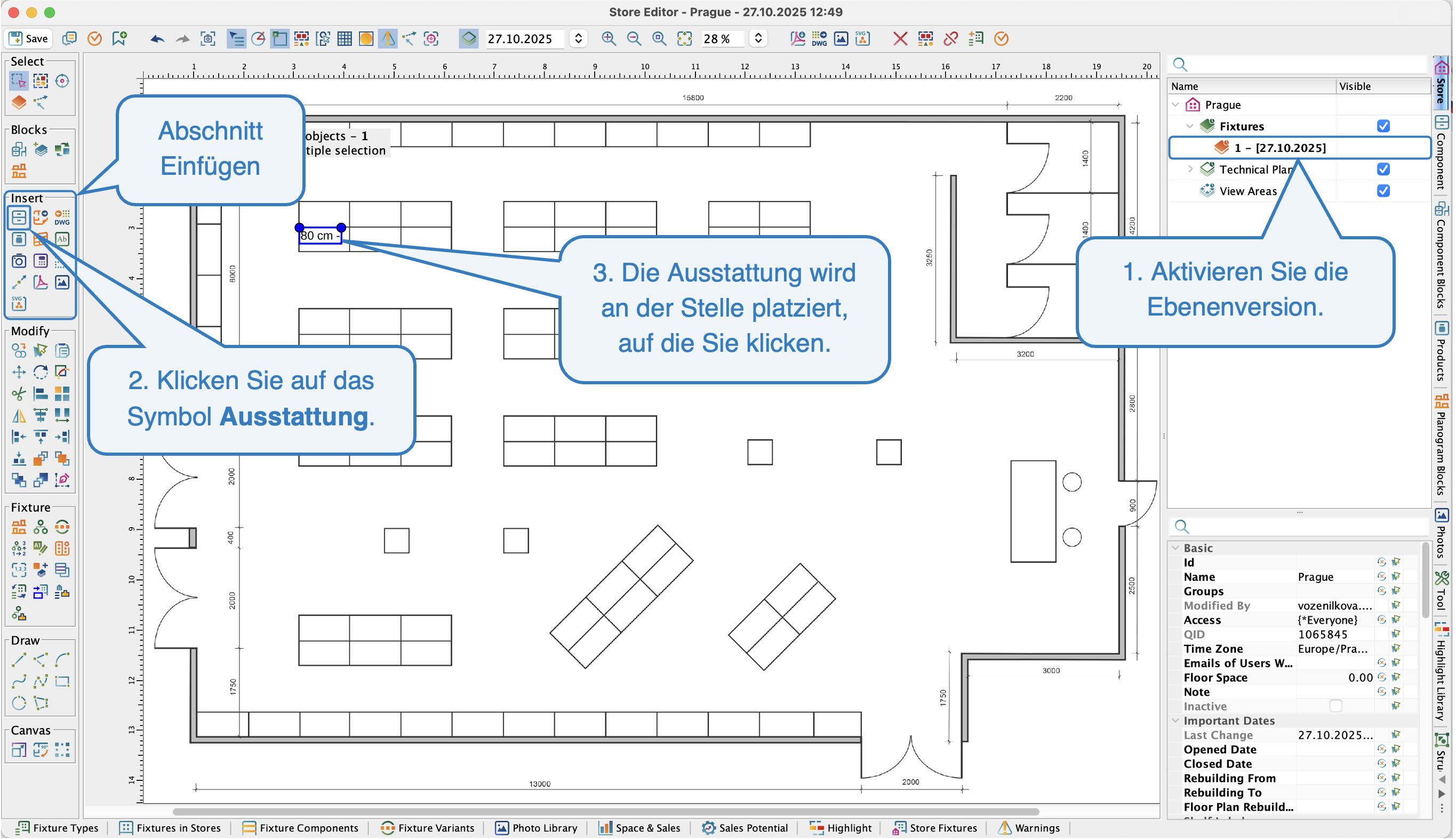

- Aktivieren Sie im Navigationsabschnitt des Filialeditors (rechte Seite) die Ebenenversion, in die Sie die Ausstattung einfügen möchten.
- Klicken Sie in der Symbolleiste links auf das Symbol Ausstattung (Tastenkürzel E).
- Klicken Sie im Grundriss auf die Stelle, an der die Ausstattung eingefügt werden soll.
In der Standardeinstellung wird die 80 cm breite Ausstattung mit insgesamt 6 Fächern in den Grundriss eingefügt. Diese Eigenschaften können Sie in Quant ganz einfach ändern.
Sie finden alle Werkzeuge zum Einfügen der verschiedenen Typen von Komponenten in den Grundriss in der Beschreibung im Handbuch Einfügen einer Komponente in einen Grundriss.
Es ist möglich, in Quant verschiedene Ausstattungstypen einzurichten, die in verschiedenen Filialen häufig verwendet werden. Dann können Sie diese vordefinierten Ausstattungen in verschiedene Filialen einfügen, ohne jedes Mal Maße, Anzahl der Regale usw. definieren zu müssen. Mehr dazu erfahren Sie im Handbuch Komponenten-Blöcke.
Wie werden Ausstattungsmaße festgelegt?

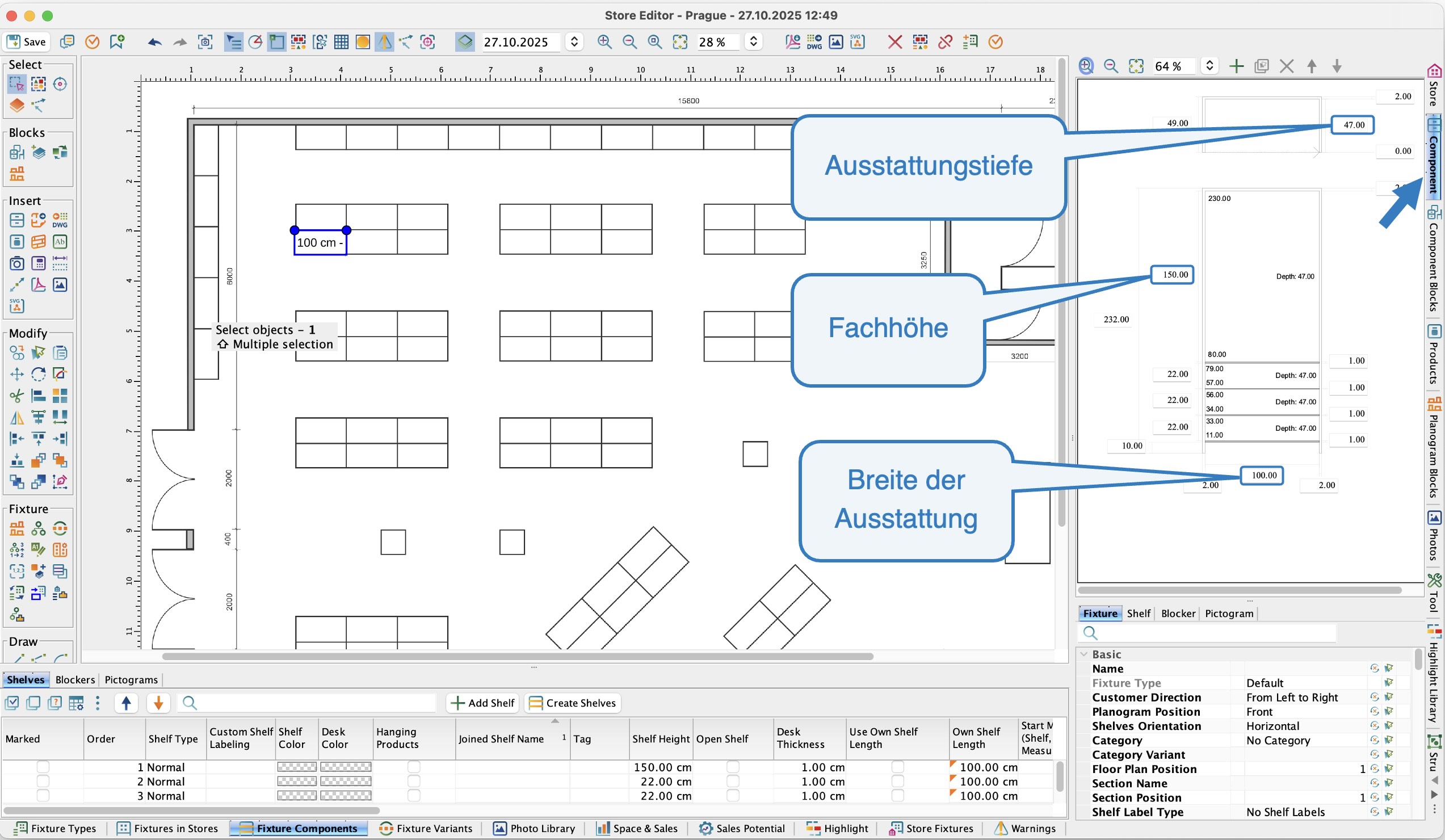

Die Maße werden in der Registerkarte Komponente eingestellt, wo Sie eine Vorschau der gesamten Ausstattung sehen können.

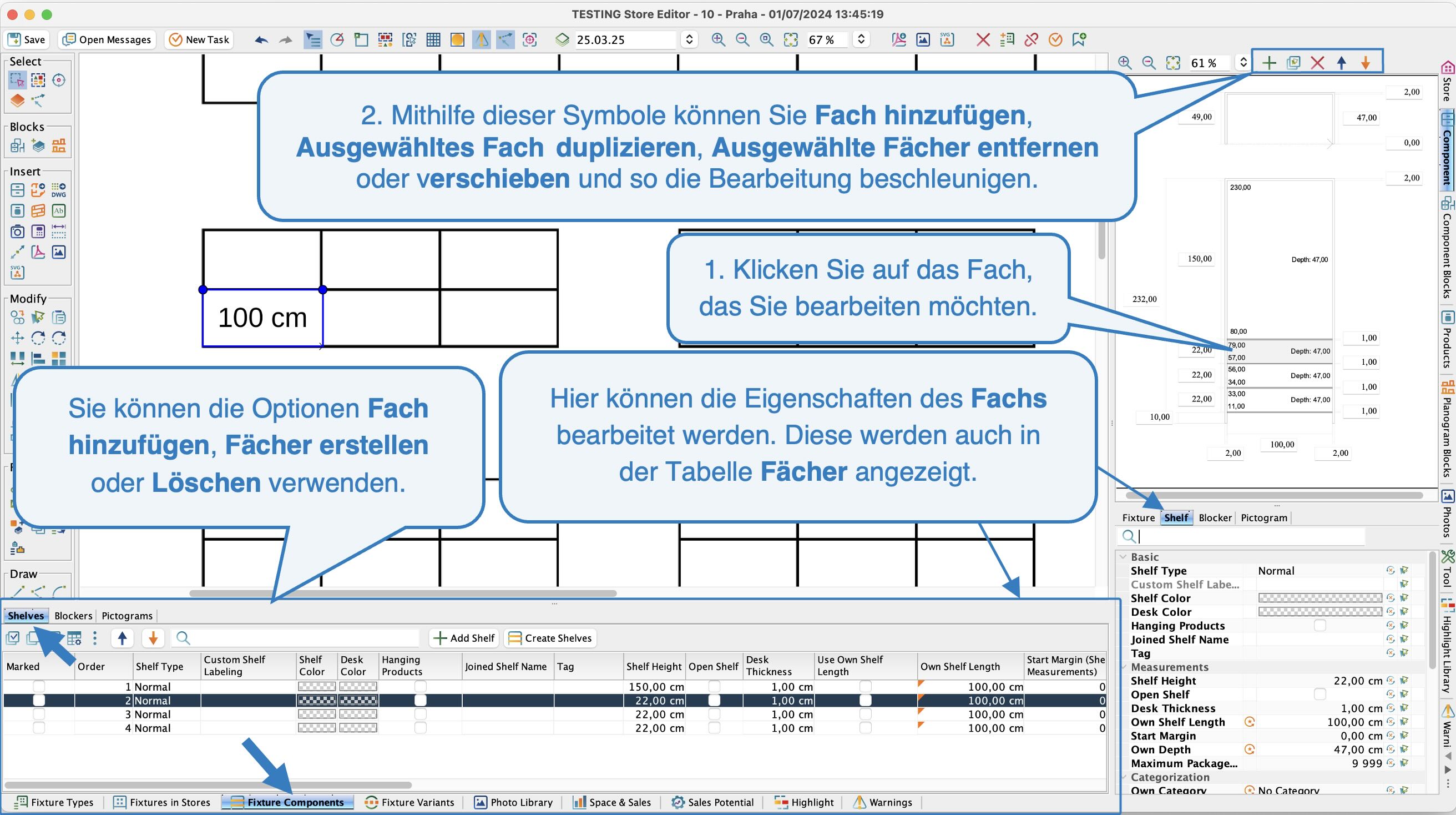

Eine genauere Beschreibung der Bearbeitung von Ausstattungen finden Sie im Handbuch für die Bearbeitung der Ausstattung.
Wie kann man Ausstattungen verschieben, kopieren oder drehen?

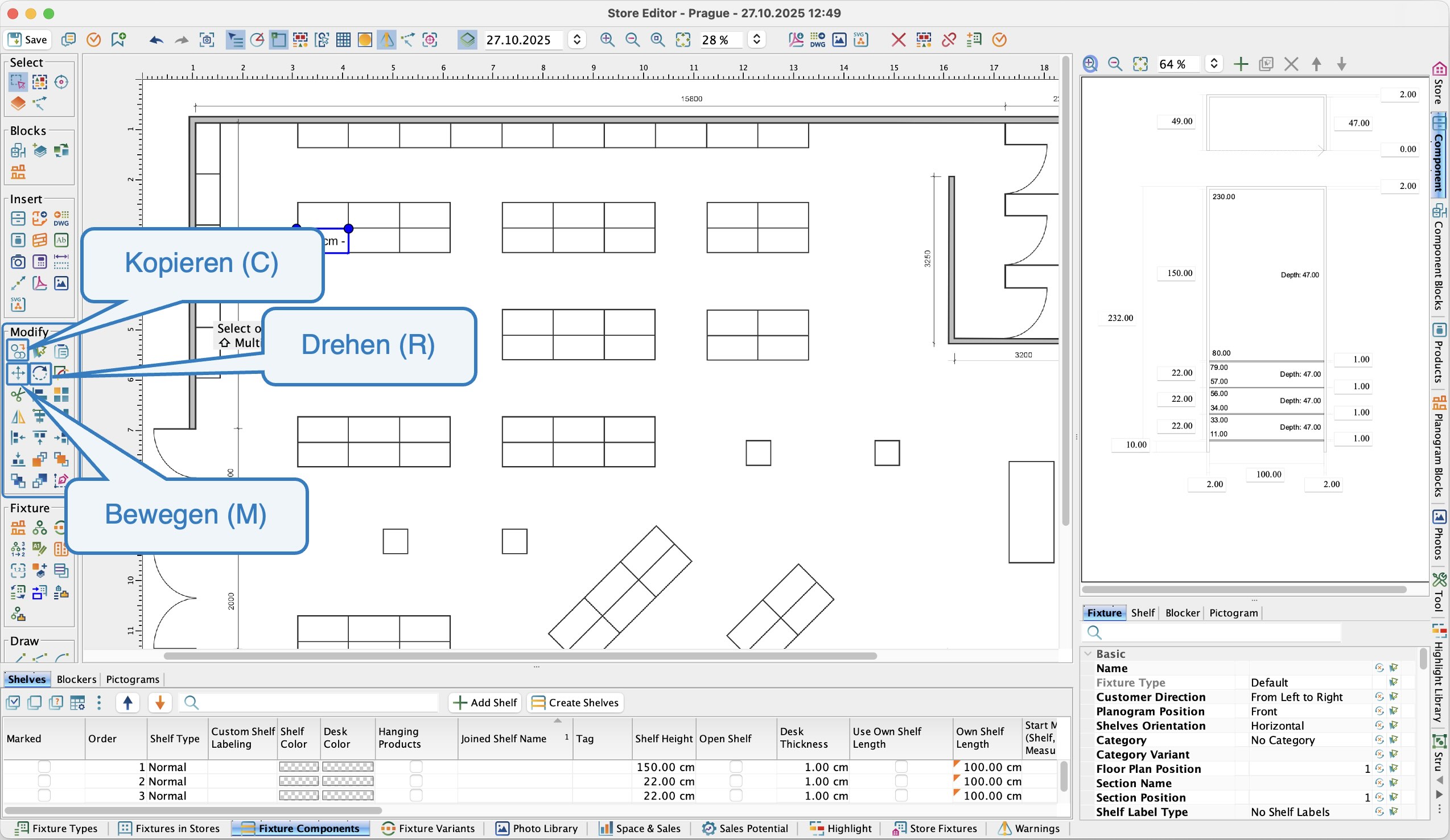

Im Abschnitt Anpassen der Symbolleiste auf der linken Seite finden Sie alle Werkzeuge, mit denen Sie Änderungen am Grundriss vornehmen können (Drehen, Bewegen, Kopieren, Ausrichten usw.).
Abschnitt Anpassen
Die Arbeit mit allen Komponenten im Grundriss, wie z.B. Bewegen, Kopieren, Drehen, ist im Handbuch Änderungen im Grundriss beschrieben.
Wie stellt man die Ausstattungskategorie ein?

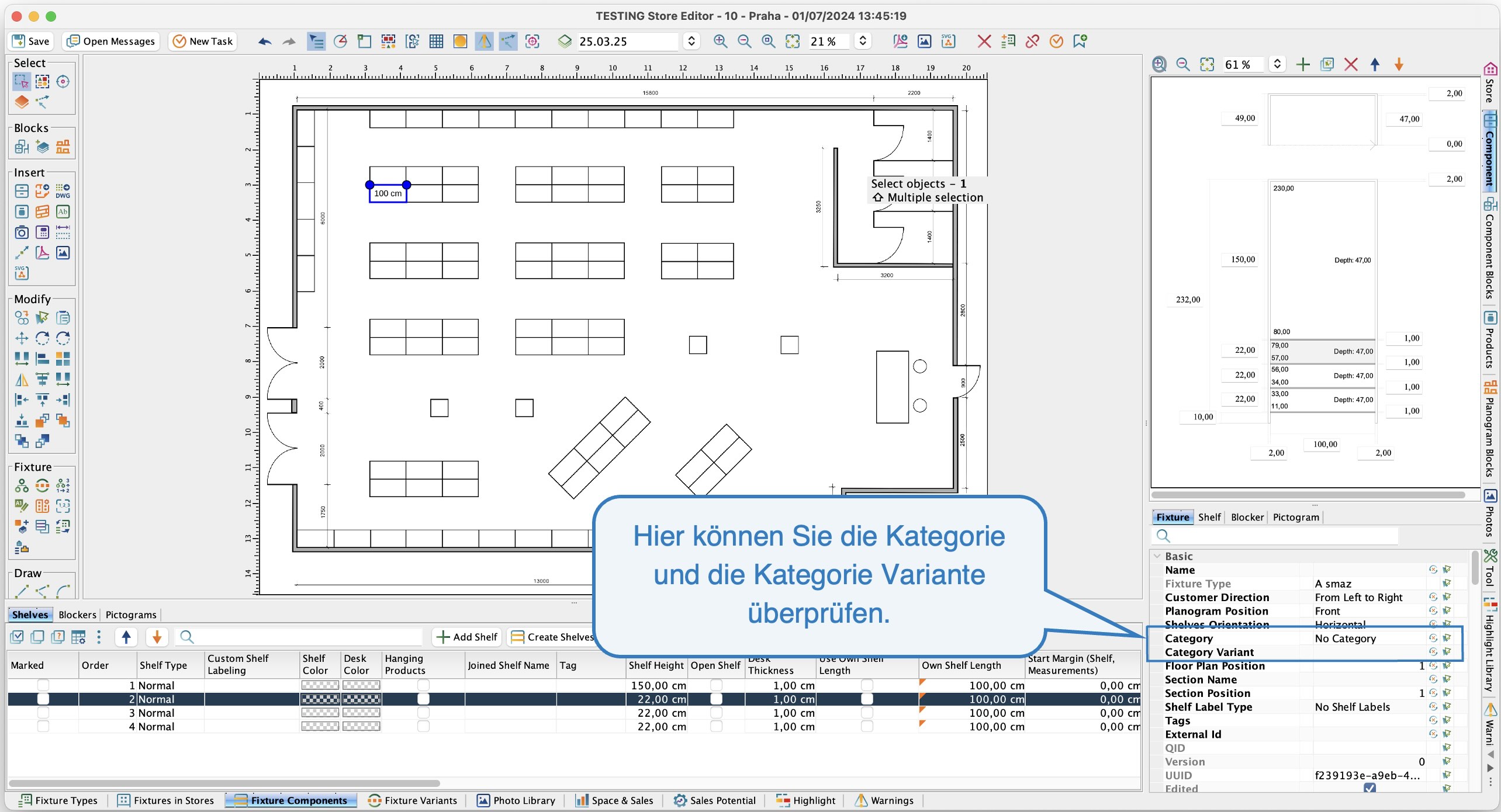

Um ein Planogramm für eine Ausstattung zu erstellen, muss dieser zunächst eine Kategorie zugewiesen werden. Außerdem muss stets eine Kategorievariante eingerichtet werden. Die bevorzugte Vorgehensweise ist die Verwendung einer Markierung wie „1/X”, „2/X” usw., wobei „X” für die Anzahl der Fächer mit einer bestimmten Kategorie in der Filiale steht.

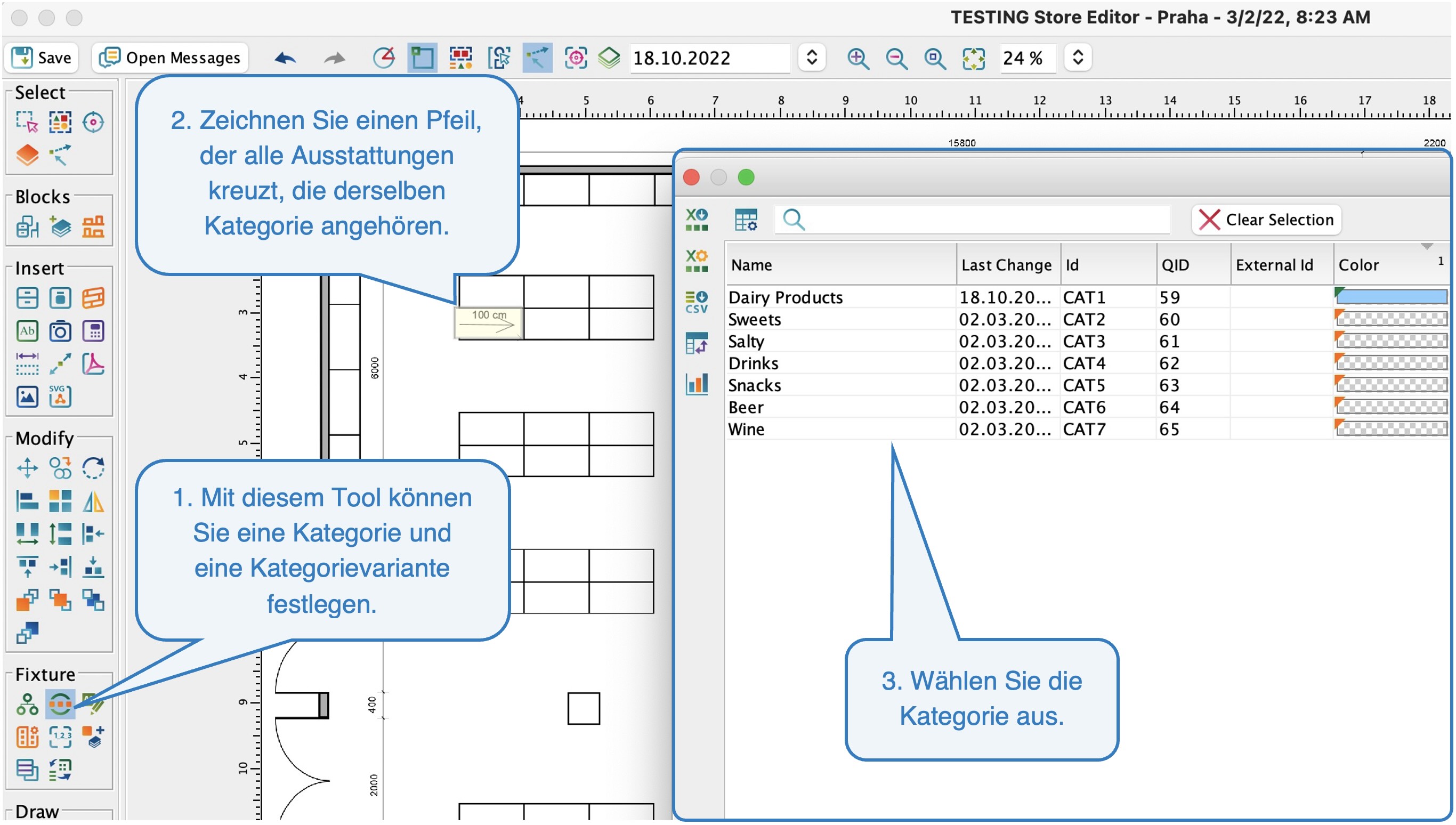

- Aktivieren Sie ein Kategorie-Varianten-Tool in einer Symbolleiste.
- Zeichnen Sie einen Pfeil, der alle Ausstattungen kreuzt, die derselben Kategorie angehören. Mit dem ersten Klick legen Sie den Startpunkt des Pfeils fest. Sie können die Richtung durch erneutes Klicken ändern. Wenn Sie fertig sind, drücken Sie die Eingabetaste.
- Wählen Sie in einem neuen Fenster die gewünschte Kategorie aus.
- Drücken Sie auf OK.
Eine genauere Beschreibung finden Sie im Handbuch Kategorievarianten .
Wenn Sie die Kategorie nicht festlegen, können Sie kein Planogramm erstellen. Die Ausstattung wird im Projekteditor deaktiviert sein.

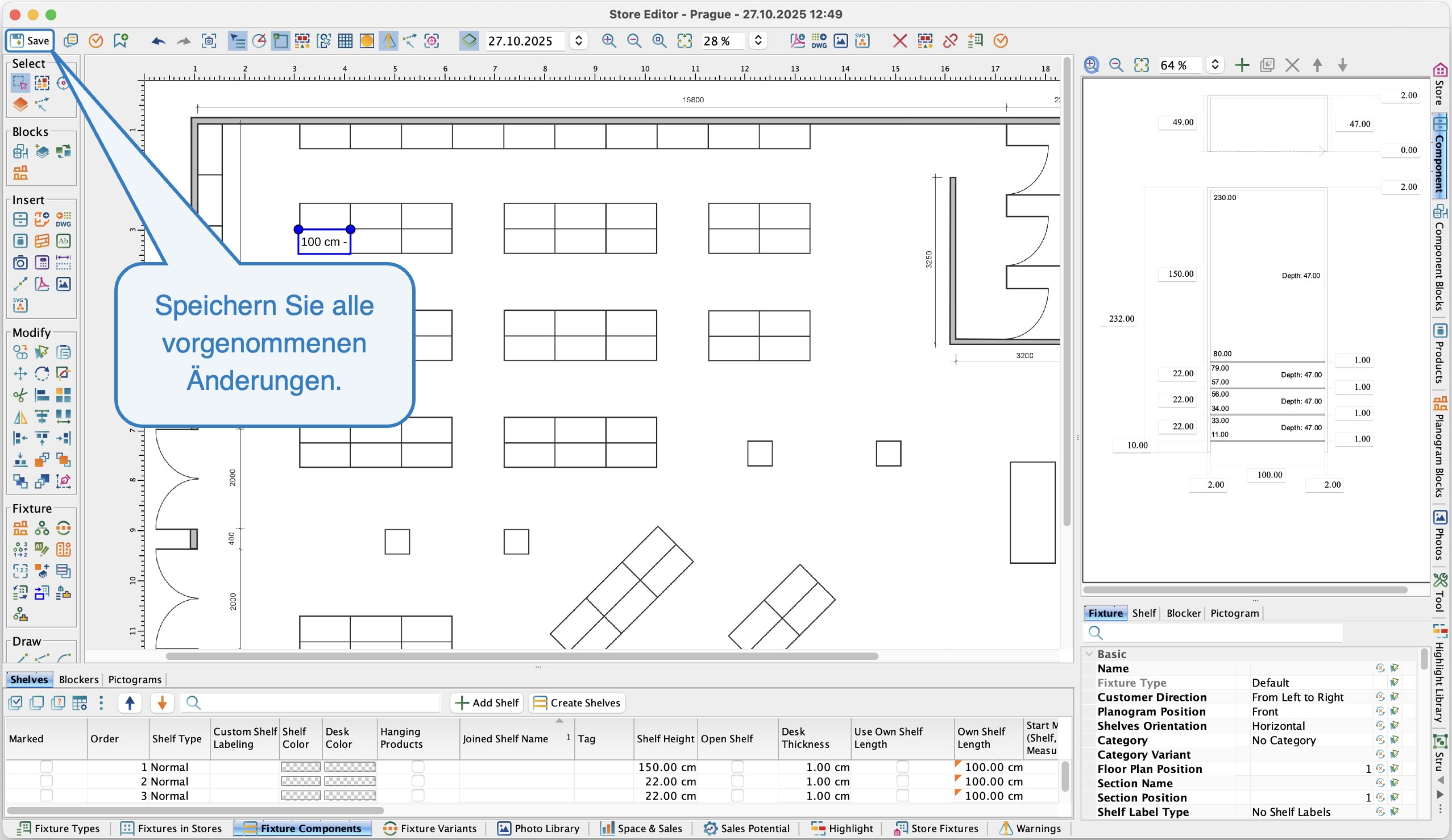

Klicken Sie auf die Schaltfläche Speichern, um alle im Filialeditor vorgenommenen Änderungen zu speichern.
Speichern
