En fonction des informations contenues dans le fichier DWG, celui-ci peut être importé soit uniquement comme plan technique, soit avec les aménagements du magasin, tels que les gondolas.

Pour que l'aménagement soit importé correctement dans l'éditeur de magasin, il est nécessaire de définir un ID externe pour chaque type d'aménagement. Pour plus d'informations, consultez le manuel Création d'une bibliothèque de types d'aménagements depuis DWG.

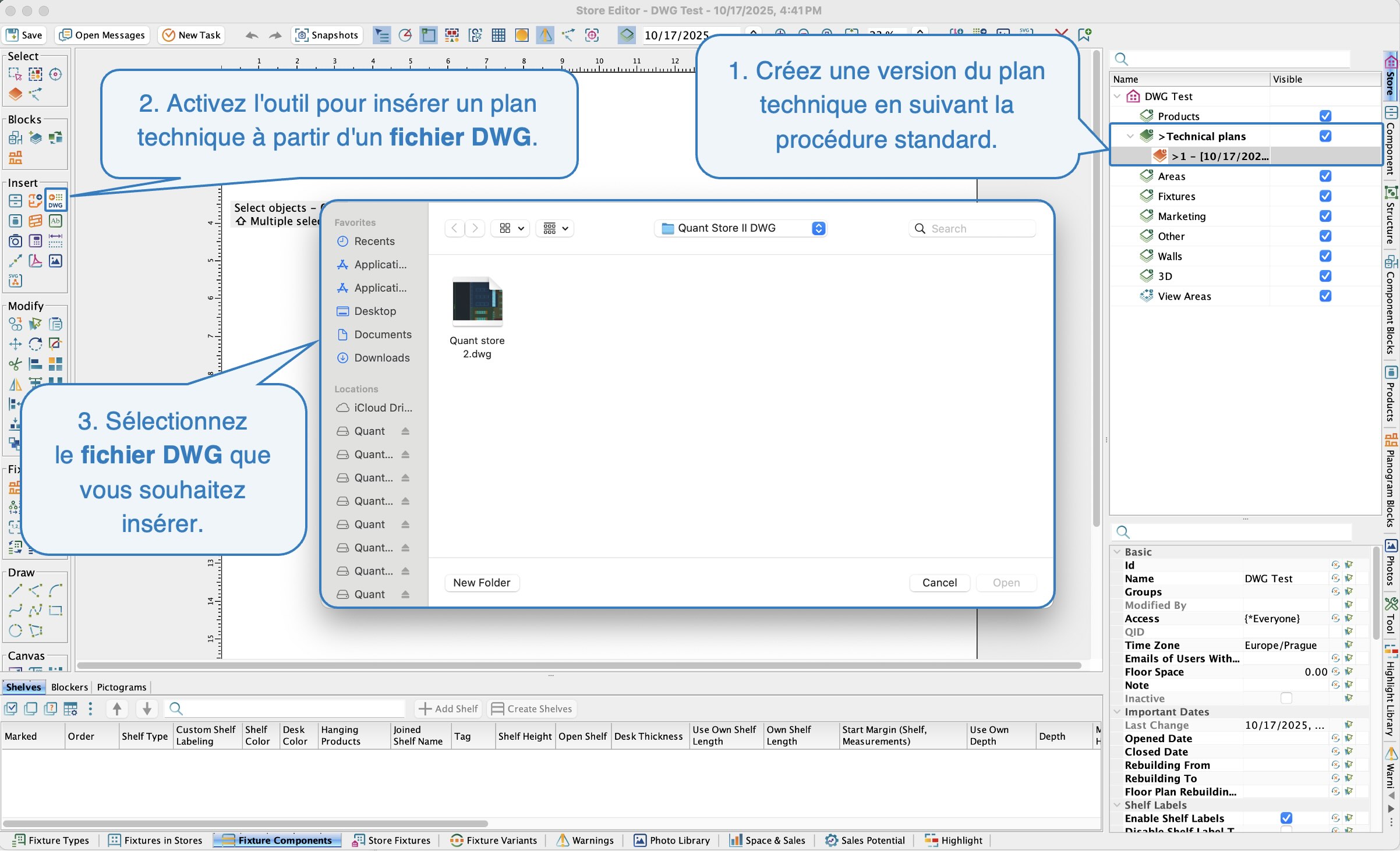

1. Créez une nouvelle version de calque dans le calque Plans techniques et vérifiez que ce calque est bien actif – vous pouvez le reconnaître au fait que son icône est entièrement colorée en orange.
2. Dans le panneau de gauche, sélectionnez l'outil d'insertion de fichiers DWG – Import DWG.
3. Une boîte de dialogue s'ouvrira pour sélectionner un fichier depuis votre ordinateur. Sélectionnez le fichier et attendez que l'importation soit terminée. Une fois l'importation terminée, l'icône Import disparaîtra.

Les instructions pour créer un nouveau calque se trouvent dans le manuel Création d'une version de calque.

Sélection d'un fichier DWG

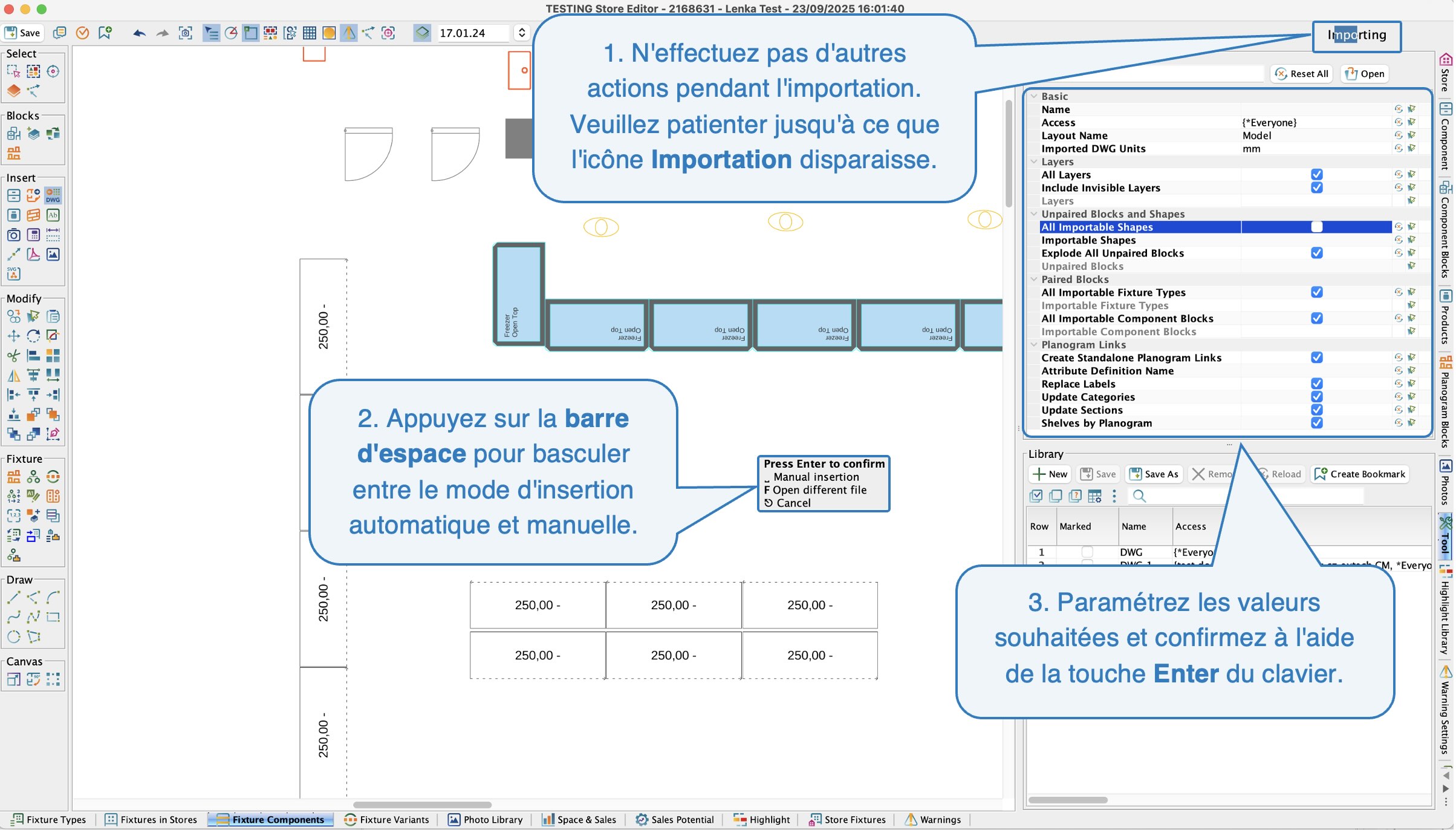

Pour placer un fichier DWG, vous pouvez utiliser l'insertion automatique ou l'insertion manuelle :

• • Insertion automatique – étend automatiquement le canevas et place tous les composants importés au centre du canevas.
  • Insertion manuelle – permet de placer manuellement les composants importés sur le canevas à l'aide de la souris.

Vous pouvez basculer entre les modes d'insertion automatique et manuelle en appuyant sur la barre d'espace.

L'utilisateur peut facilement ouvrir un nouveau fichier DWG lors du paramétrage des critères à l'aide du raccourci clavier F. Ce raccourci rouvre la boîte de dialogue de sélection du fichier DWG.

Une fois que vous avez défini les valeurs souhaitées et que vous voulez placer (confirmer) le document, appuyez sur la touche Enter. Le document sera alors placé comme plan technique du magasin.

DWG Import

Critères d'importation

• • Nom - utilisé pour nommer le calque.
  • Accès- vous pouvez choisir qui aura l'accès à ce calque.

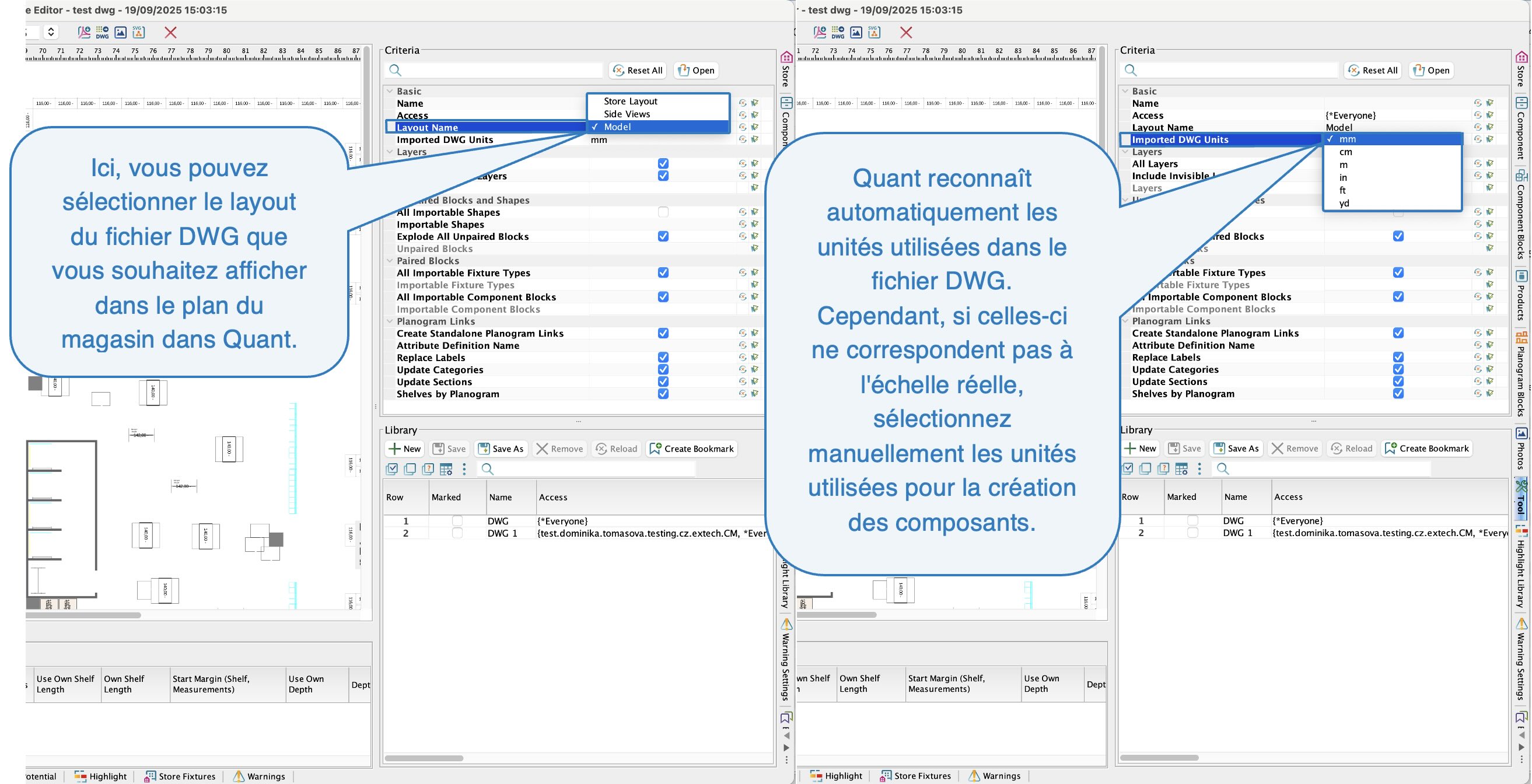

  • Nom du layout - vous sélectionnez ici quel layout du fichier DWG sera affiché dans le plan du magasin dans Quant.
  • Unités DWG importées - Quant détecte automatiquement les unités utilisées lors de la création du fichier DWG. Si les unités ne correspondent pas à l'affichage, sélectionnez les unités correspondant à celles utilisées lors de la création des différents composants.

Nom du layout + Unités DWG importées

Calques

Ici, vous pouvez définir quels calques seront importés.

• • Tous les calques – importe tous les calques trouvés.
  • Inclure les calques invisibles – importe les calques masqués ou contenant tout type de gel.

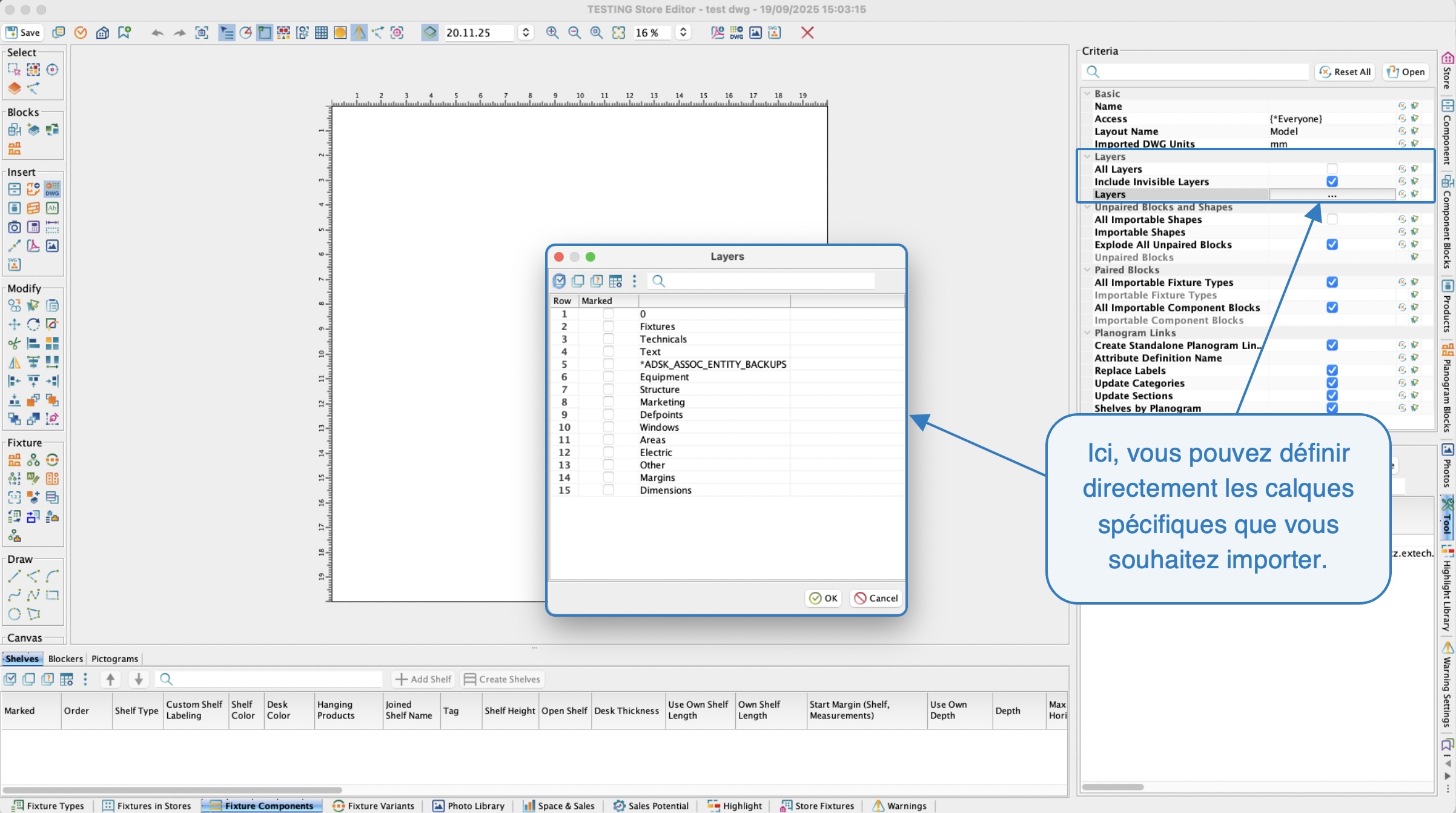

  • Calques – l'utilisateur peut définir directement des calques spécifiques à importer.

Sélection des calques

Blocs et formes non appariés

Cette section permet de configurer l'importation des blocs et des formes qui ne sont pas appariés (sans ID externe côté Quant).

• • Toutes les formes importables – importe toutes les formes pour lesquelles il n'est pas possible de définir un ID externe, à savoir : segments de ligne, polylignes, polygones, cercles, ellipses, texte, courbes, hachures.

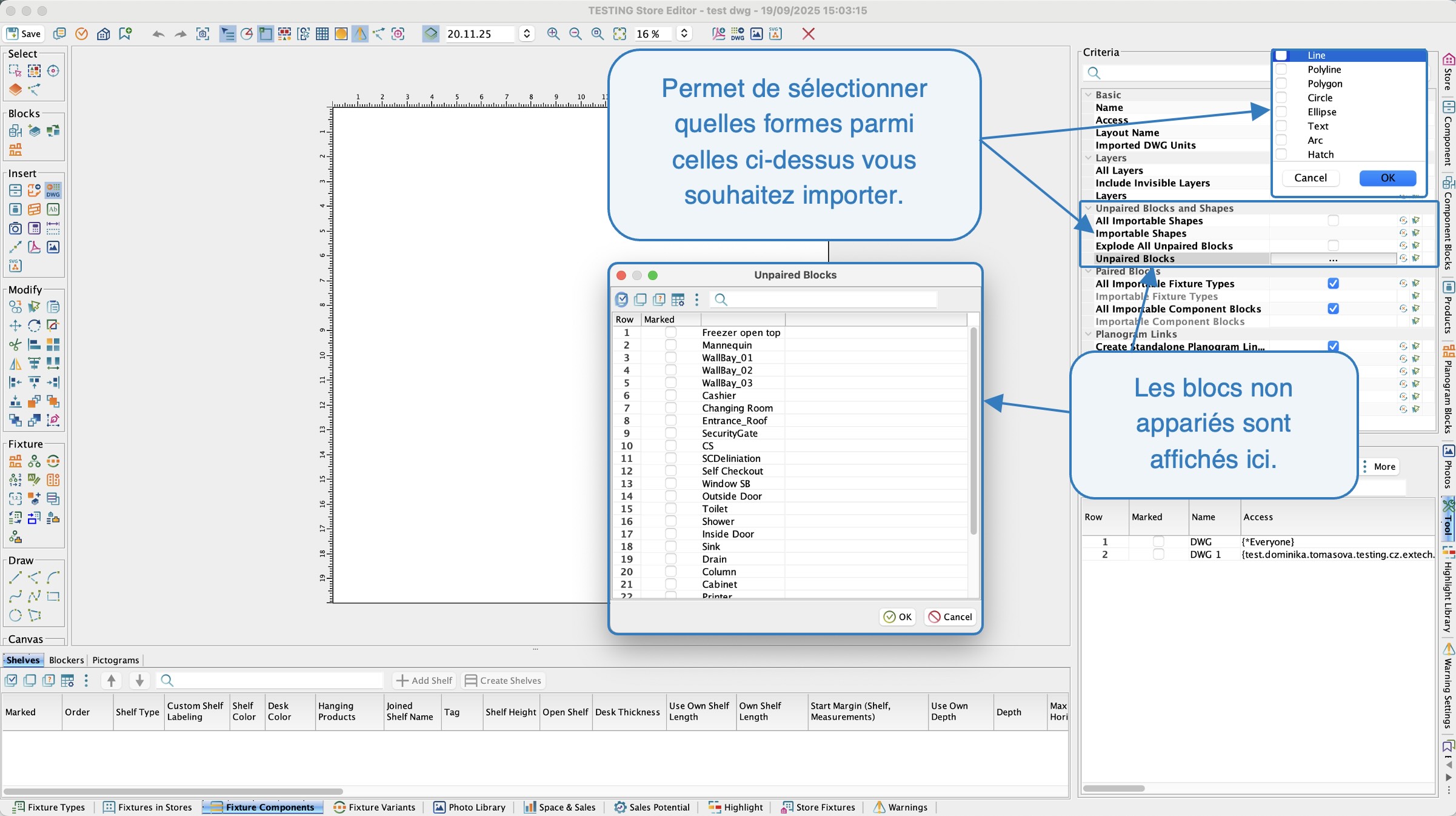

  • Formes importables – permet de sélectionner lesquelles des formes ci-dessus seront importées.
  • Éclater tous les blocs non appariés – s'il existe des blocs dans le fichier DWG qui n'ont pas d'équivalent côté Quant et que l'utilisateur souhaite tout de même les importer, ce paramètre décompose les blocs en formes individuelles mentionnées ci-dessus et les importe.
  • Blocs non appariés - vous pouvez ici voir la liste des blocs non appariés.

Formes importables

Blocs appariés

Cette section permet de configurer l'importation des blocs et des composants de blocs qui disposent d'un ID externe défini.

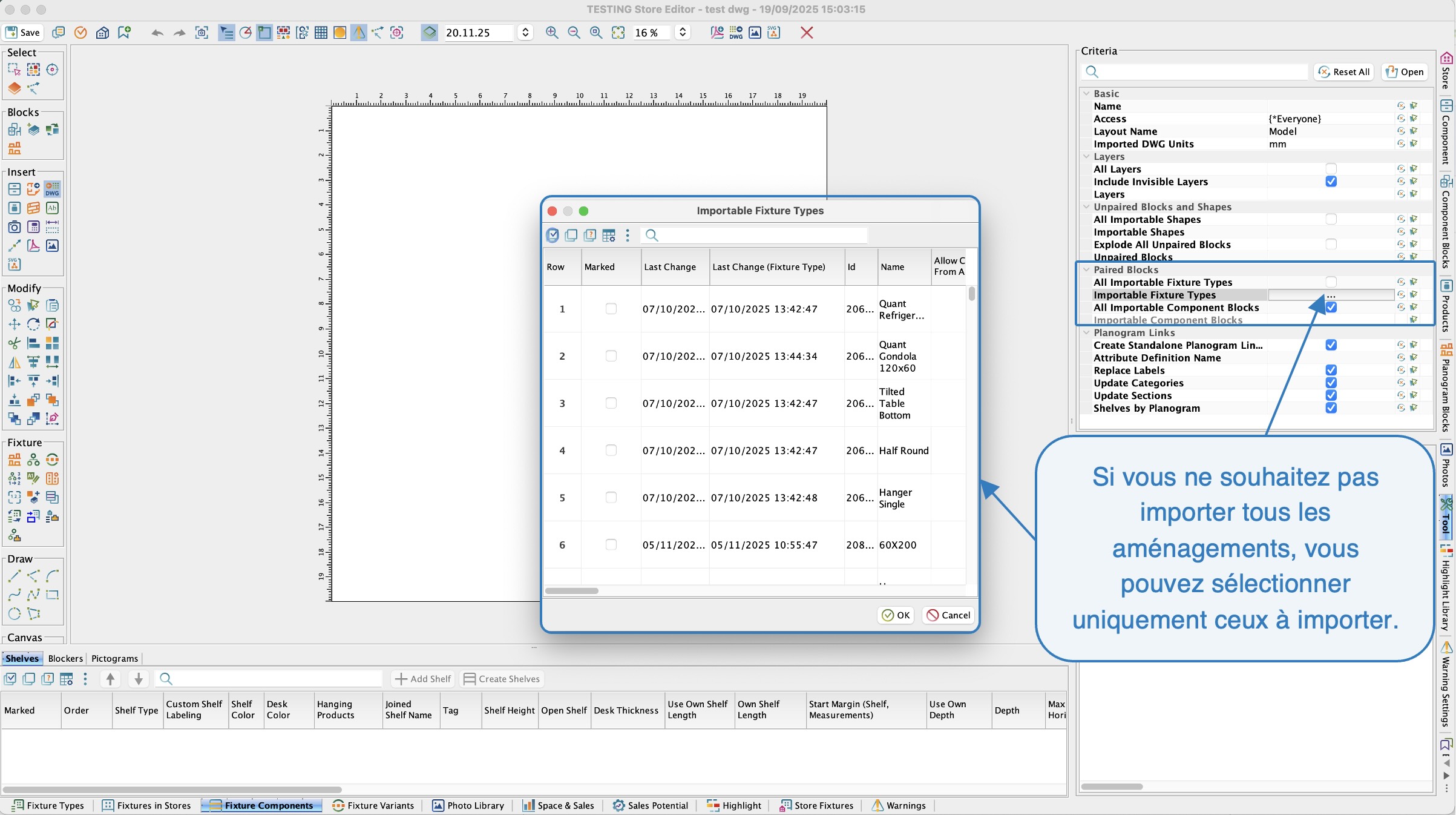

• • Tous les types d'aménagements importables – permet de choisir d'importer tous les types d'aménagements ou uniquement certains, définis dans Types d'aménagements importables.
  • Tous les blocs de composants importables – permet de choisir d'importer tous les blocs de composants ou uniquement certains, définis dans Blocs de composants importables.

Blocs appariés

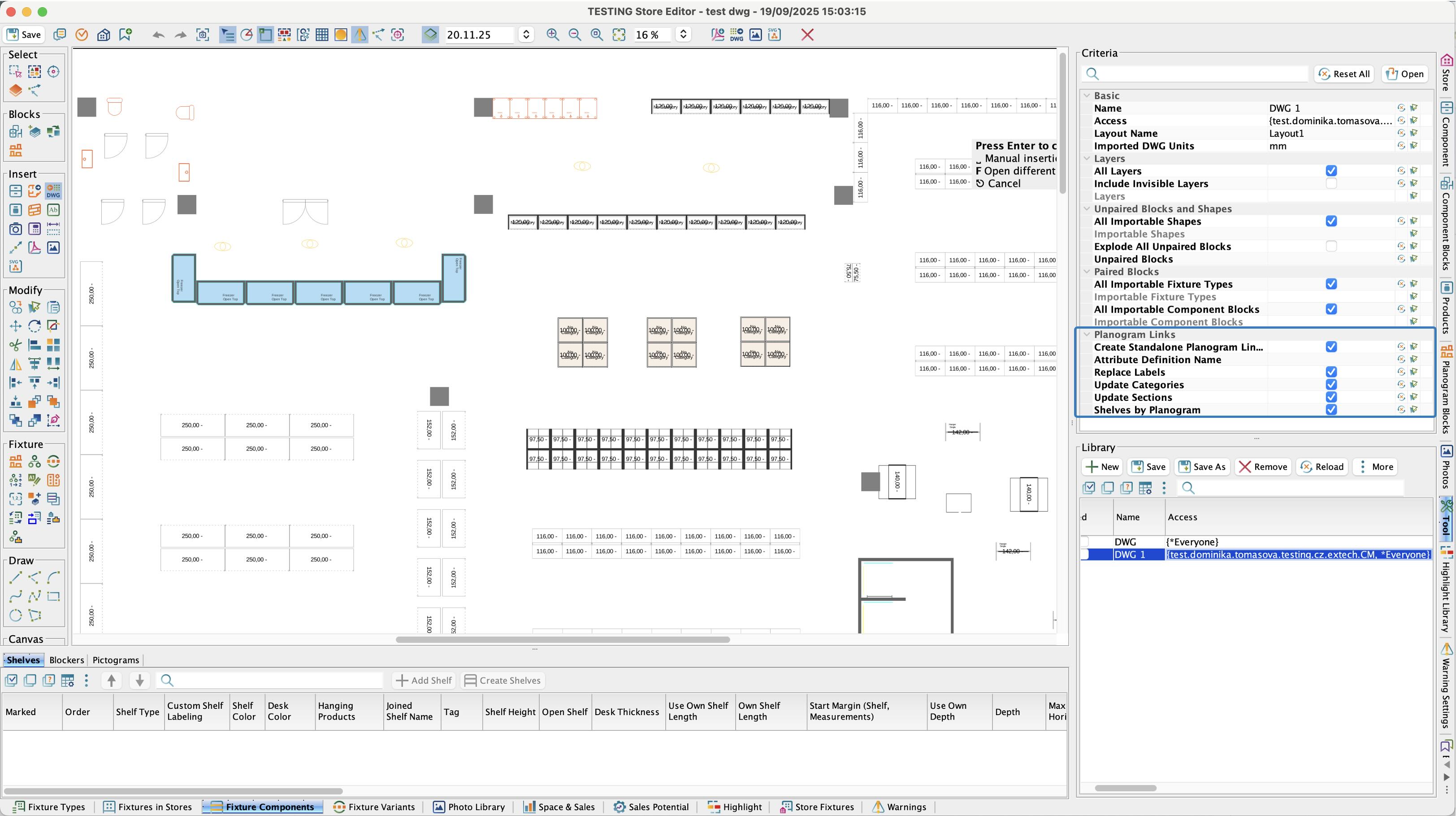

Liens de planogrammes

• • Créer des liens de planogrammes autonomes – permet la création de liens vers des planogrammes séparés.
  • Nom de la définition d'attribut – l'utilisateur associe ici l'attribut qui contient l'information sur le nom de l'attribut lié. Cet attribut doit être écrit exactement tel qu'il apparaît dans le fichier DWG.
  • Remplacer les étiquettes – si le nom du planogramme lié est également présent comme composant texte dans le fichier DWG, il est possible d'afficher le nom du planogramme lié dans Quant à la place de ce composant texte pour une meilleure visualisation des liens.
  • Mettre à jour les catégories – paramètres de liaison d'un planogramme autonome. Définit si les aménagements importés doivent reprendre la catégorie du planogramme autonome et l'appliquer aux aménagements importés.
  • Mettre à jour les sections – paramètres de liaison d'un planogramme autonome. Définit si les aménagements importés doivent reprendre le nom de section selon l'attribut associé.
  • Étagères selon le planogramme – paramètres de liaison d'un planogramme autonome. Définit si le nombre et la disposition des étagères des aménagements importés seront repris depuis le planogramme autonome lié.

Liens vers les planogrammes autonomes

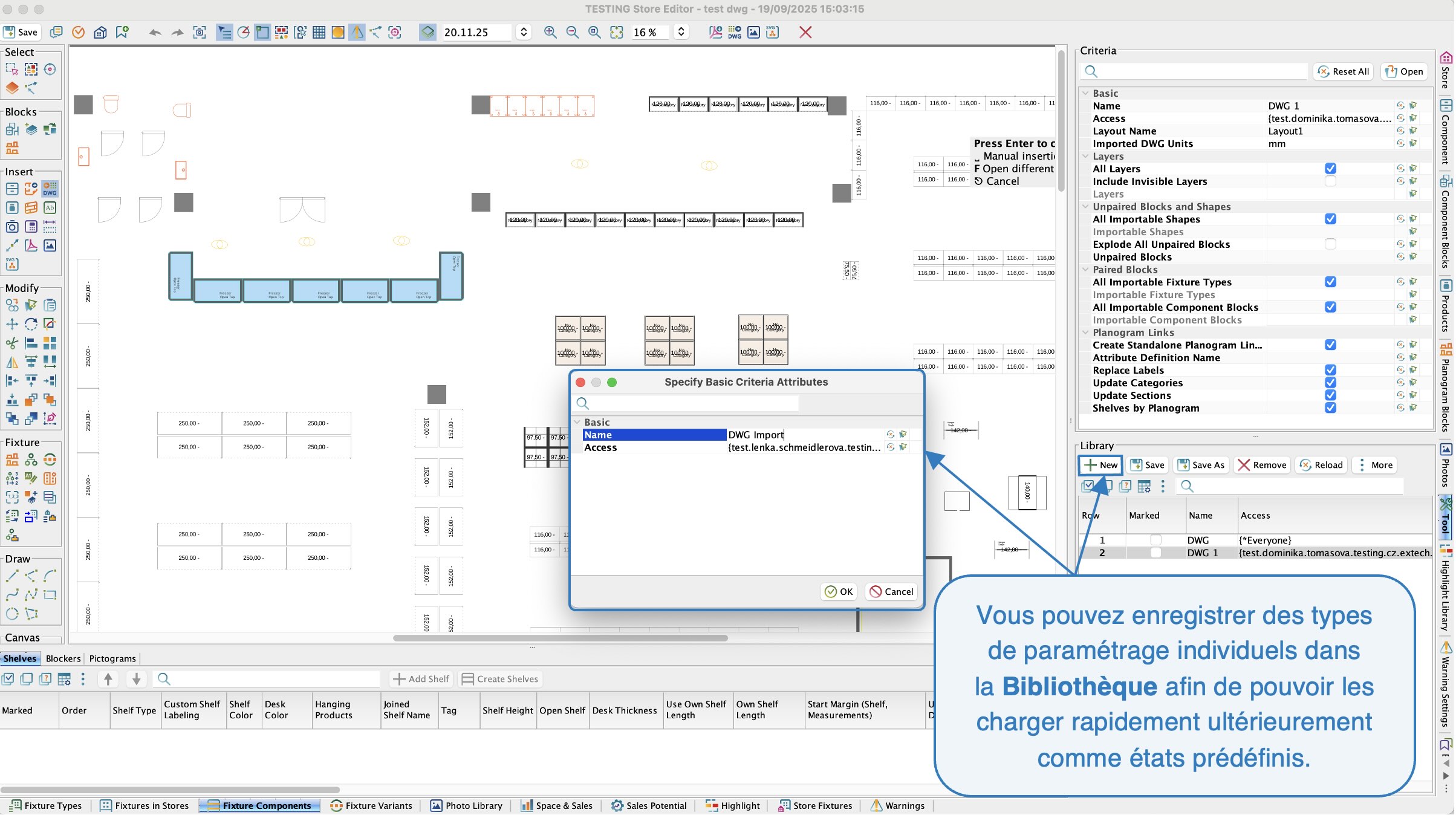

Les utilisateurs peuvent enregistrer les paramètres individuels dans une bibliothèque afin de pouvoir les charger rapidement ultérieurement sous forme de préréglages.

Bibliothèque de préréglages

Organisation des aménagements dans un calque séparé dans l'éditeur de magasin

Vous avez importé un fichier DWG servant de plan technique du magasin. En même temps que ce fichier, vous avez également importé les aménagements qu'il contenait. Vous souhaitez maintenant déplacer ces aménagements vers un autre calque et une version spécifique de ce calque, afin que tout soit clairement séparé et plus facile à gérer.

La prochaine étape consiste donc à déplacer les aménagements déjà importés depuis le fichier DWG. Vous déplacerez les aménagements depuis le calque Plan technique déjà importé.

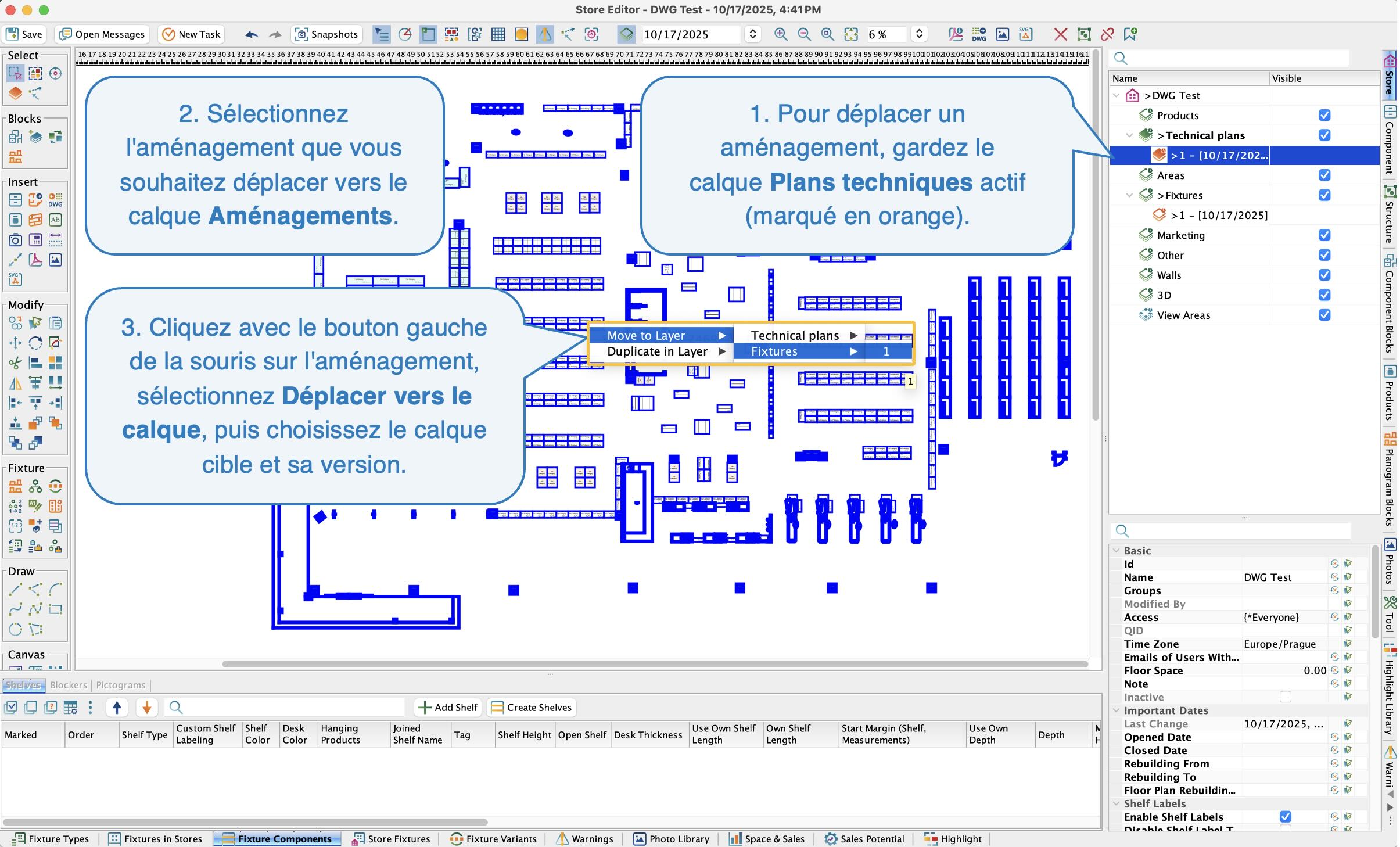

Comment déplacer des aménagements importés depuis un fichier DWG vers un autre calque ?

1. Créez une nouvelle version dans le calque Aménagements.
2. Double-cliquez pour activer le calque Plans techniques.
3. Dans le plan du magasin, sélectionnez l'aménagement que vous souhaitez déplacer.
4. Cliquez avec le bouton gauche de la souris pour ouvrir le menu et sélectionnez l'option Déplacer vers le calque. Sélectionnez ensuite le calque et la version de destination vers lesquels vous souhaitez déplacer l'aménagement.

Déplacement de l'aménagement
