Création d'une bibliothèque de types d'aménagements depuis DWG
Dans le manuel suivant, vous apprendrez quelles options vous pouvez utiliser pour créer un aménagement dans un magasin si vous utilisez des fichiers DWG pour créer un magasin dans Quant.
Comment savoir comment l'aménagement dans votre DWG est créé ?
La première étape consiste à savoir comment l'aménagement dans votre fichier DWG est créé.
S'il est créé sous forme de blocs (et donc pas seulement de lignes individuelles), vous pouvez soit apparier manuellement l'aménagement avec l'aménagement dans Quant, soit l'importer directement dans Quant. Cependant, si l'aménagement dans le fichier DWG est créé sous forme de polygone, vous pouvez utiliser la fonction de placement en masse d'aménagements selon ces polygones – cette procédure est décrite ci-dessous.

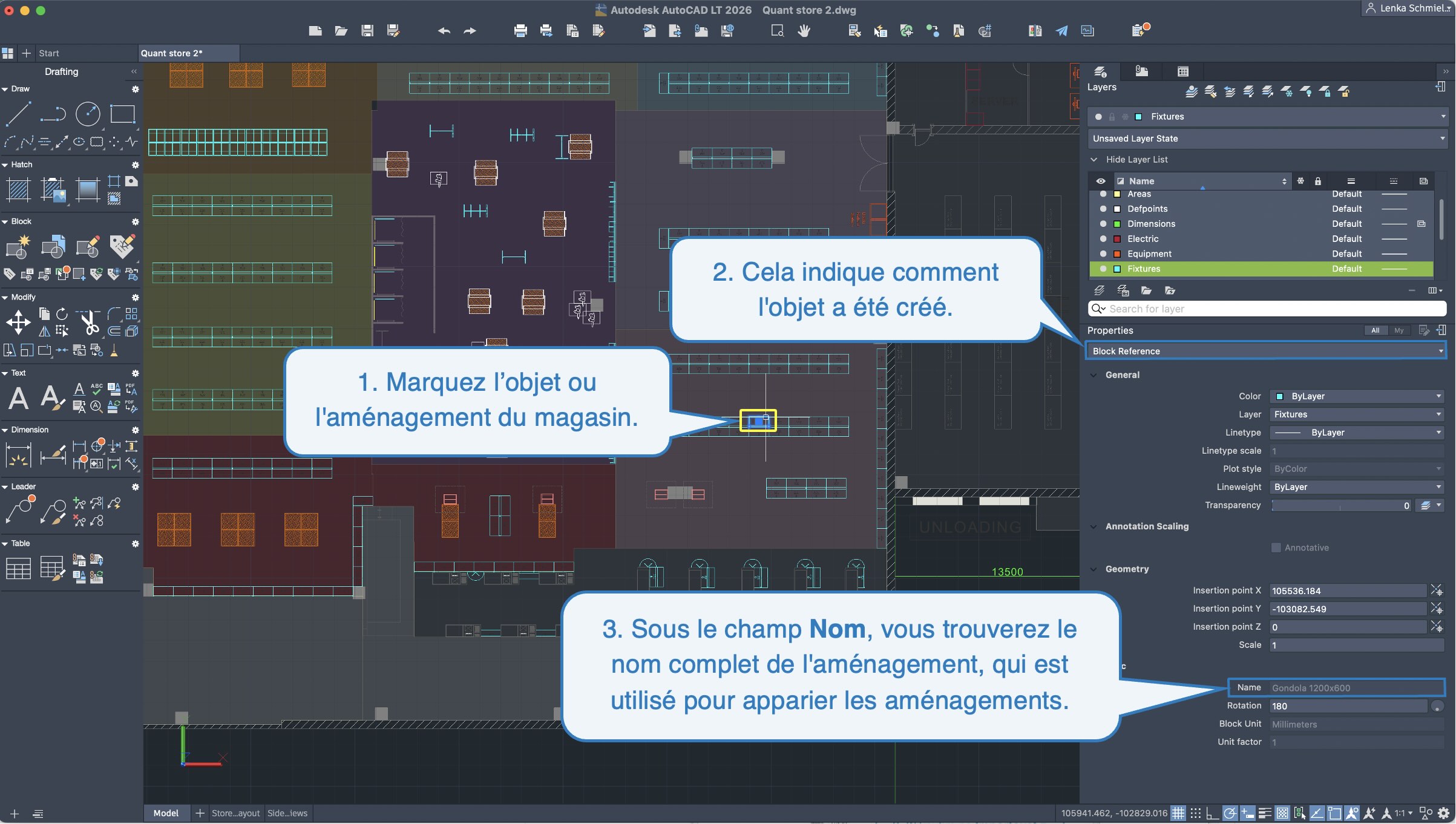

Le fichier DWG doit donc être examiné dans le programme dans lequel il a été créé ou dans toute version de CAD.
Type d'aménagement
Création manuelle du type d'aménagement

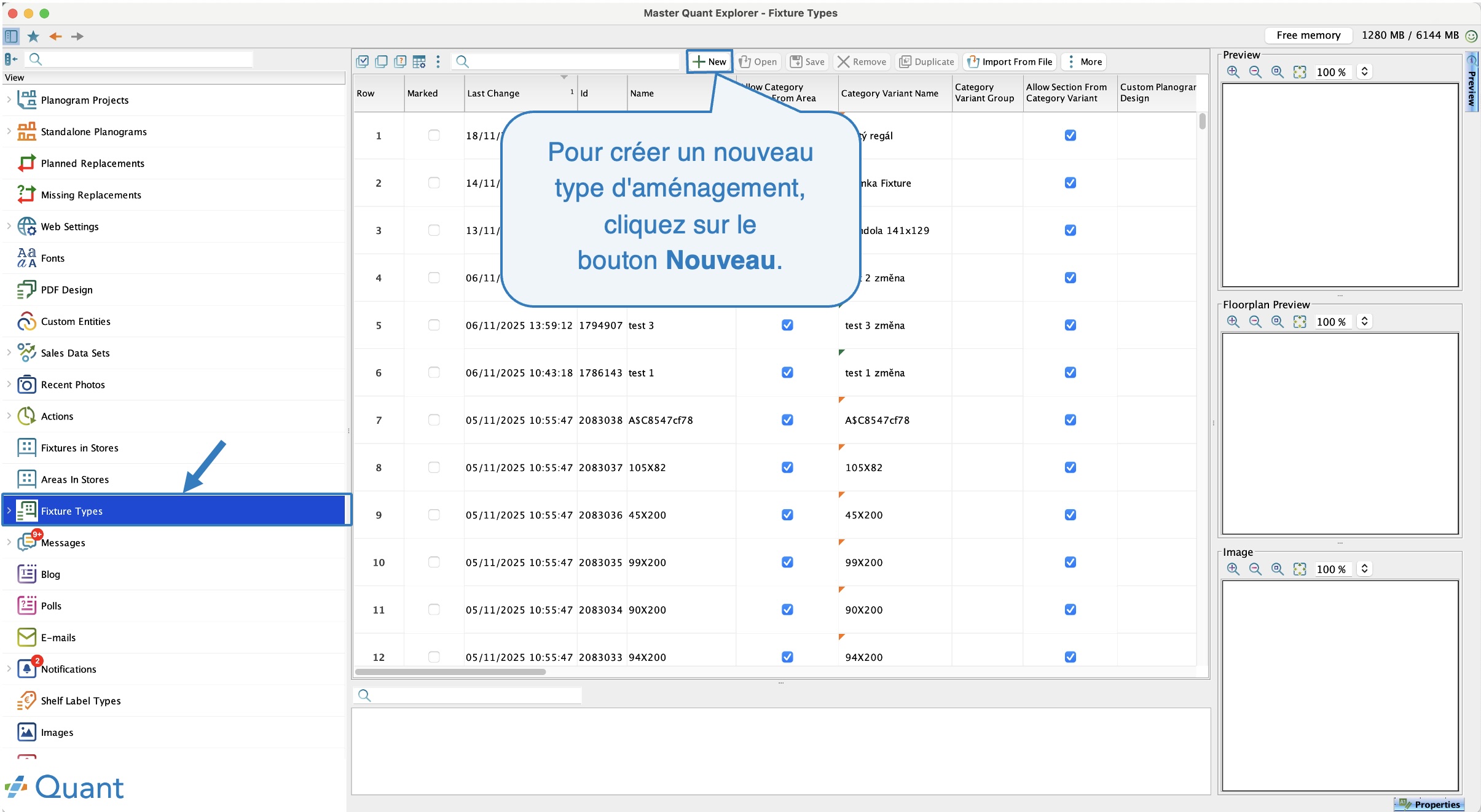

Dans Quant Explorer, dans la section Types d'aménagements, cliquez sur le bouton Nouveau.
Nouveau type d'aménagement
Vous pouvez ensuite définir les propriétés pour le type d'aménagement donné.Création d'un type d'aménagementEn plus des réglages standard de l'aménagement, vous devez également remplir :
ID externe

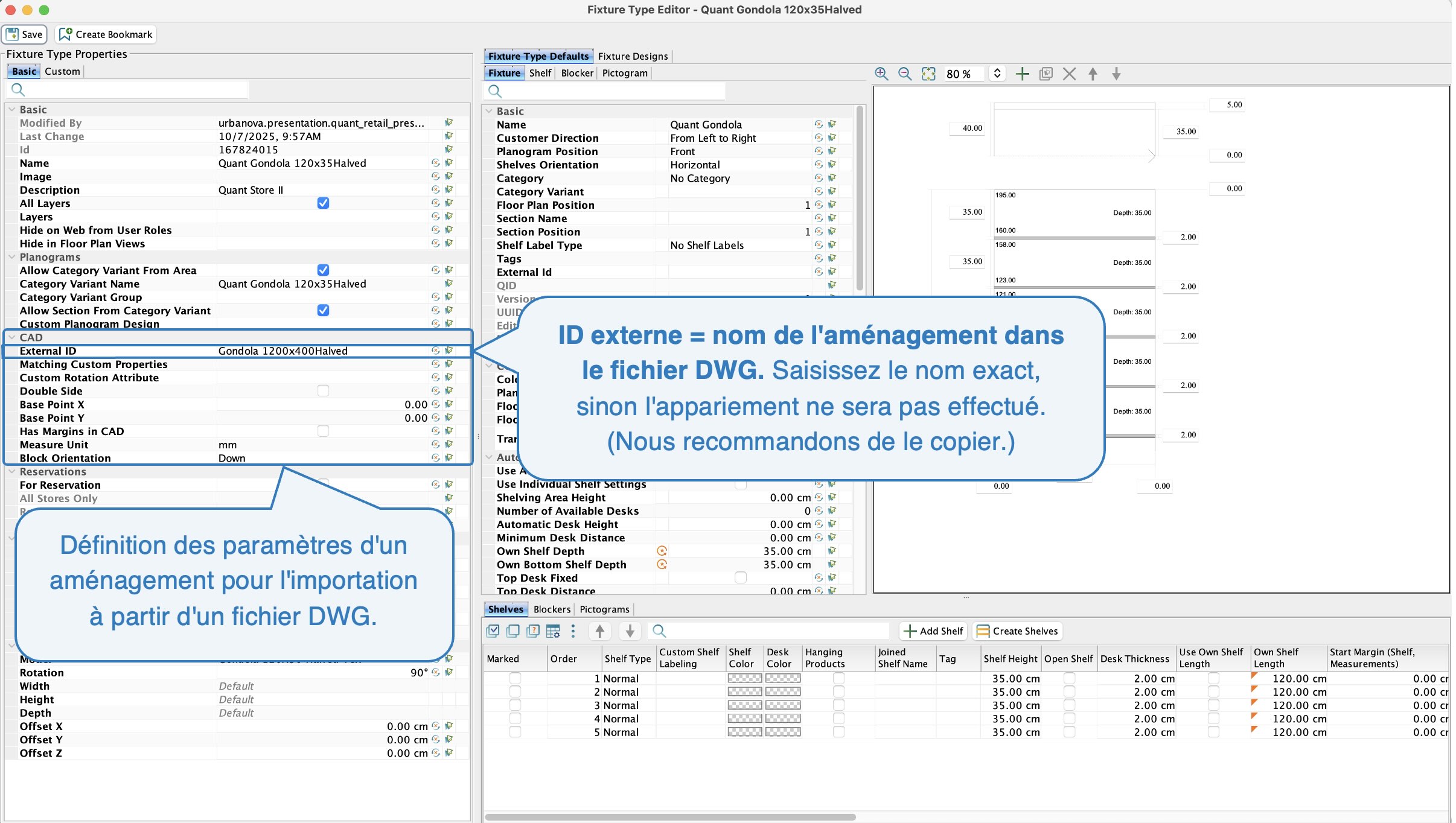

L'ID externe est le nom de l'aménagement tel que spécifié dans le fichier DWG. Le nom doit être saisi exactement, sinon l'appariement ne sera pas correct. Il est recommandé de copier le nom depuis le fichier DWG et de le coller directement dans Quant.
Double face
Cochez cette case si l'aménagement se compose de deux parties identiques dos à dos formant une seule unité.
Bords dans CAD
En plus de ses dimensions, le bloc a des bords qui définissent l'espace qui l'entoure. Ces bords peuvent être définis de manière uniforme sur tous les côtés ou séparément pour chaque côté du bloc.
Unité de mesure
Définie selon l'unité utilisée lors de la création de l'aménagement dans le fichier DWG.
Orientation du bloc

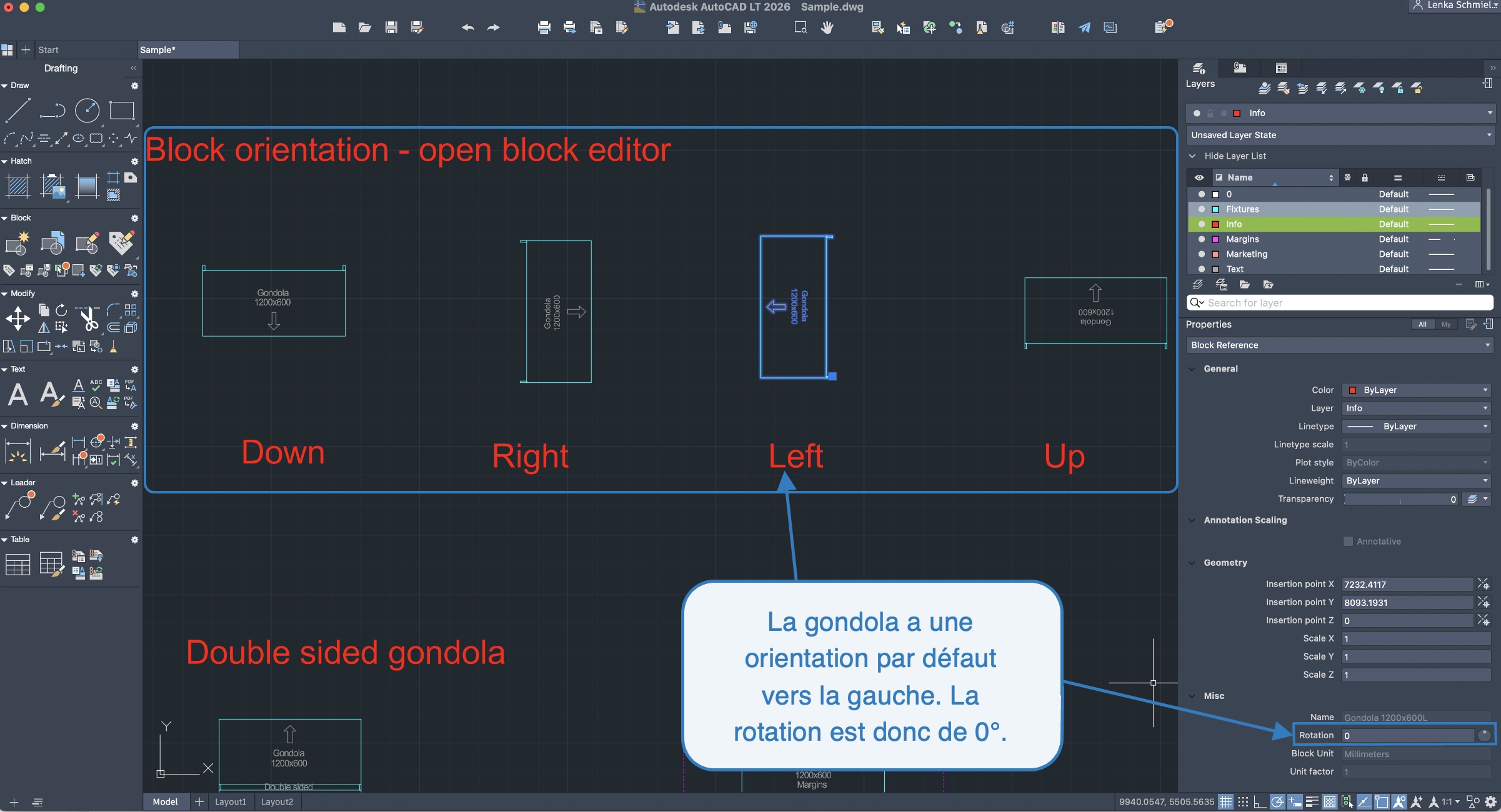

Permet de définir la rotation par défaut de l'aménagement situé à l'intérieur du bloc. Dans certains cas, l'aménagement ( comme une gondola) à l'intérieur du bloc peut sembler être tourné de 90° ou d'un autre angle. Cependant, lorsque le bloc est inséré, sa rotation est définie sur 0°.
Le paramètre orientation du bloc permet donc de déterminer correctement cette rotation de base et de s'assurer que l'aménagement est correctement pivoté lors de son importation dans le magasin.
- Bas - l'aménagement est orienté vers le bas, c'est-à-dire que sa face avant est tournée vers le bas.
- Haut - l'aménagement est orienté vers le haut, c'est-à-dire que sa face avant est tournée vers le haut.
- Droite - l'aménagement est orienté vers la droite, c'est-à-dire que sa face avant est tournée vers la droite.
- Gauche - l'aménagement est orienté vers la gauche, c'est-à-dire que sa face avant est tournée vers la gauche.
Rotation des blocs
Ensuite, procédez selon la procédure standard pour créer des aménagements dans l'éditeur de types d'aménagements.
Vous trouverez des instructions pour configurer des nouveaux aménagements dans le manuel Types d'aménagements.
L'aménagement préparés de cette manière sera automatiquement apparié avec l'aménagement de votre fichier DWG lors de l'importation du fichier DWG dans le magasin.
Pour plus d'informations sur l'importation de fichiers DWG dans le magasin, voir le manuel Importation d'un fichier DWG dans l'éditeur de magasin.
Importation d'un type d'aménagement

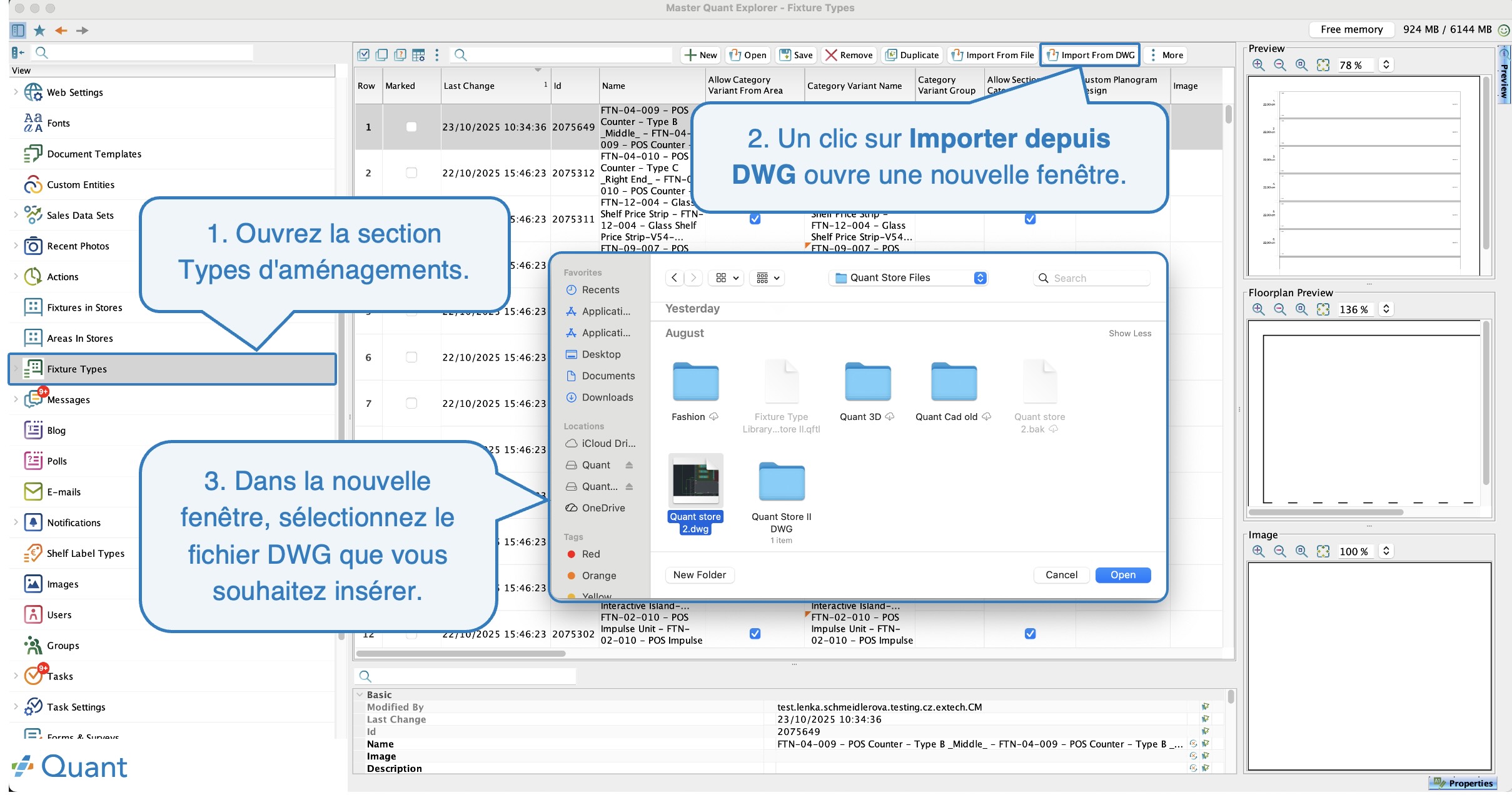

- Dans Quant Explorer, allez dans la section Types d'aménagements.
- Cliquez sur le bouton Importer depuis DWG.
- Une nouvelle fenêtre s'ouvre pour sélectionner le fichier sur votre ordinateur. Sélectionnez le fichier DWG depuis lequel vous souhaitez importer l'aménagement, puis confirmez votre sélection.
Importer un aménagement depuis un fichier DWG

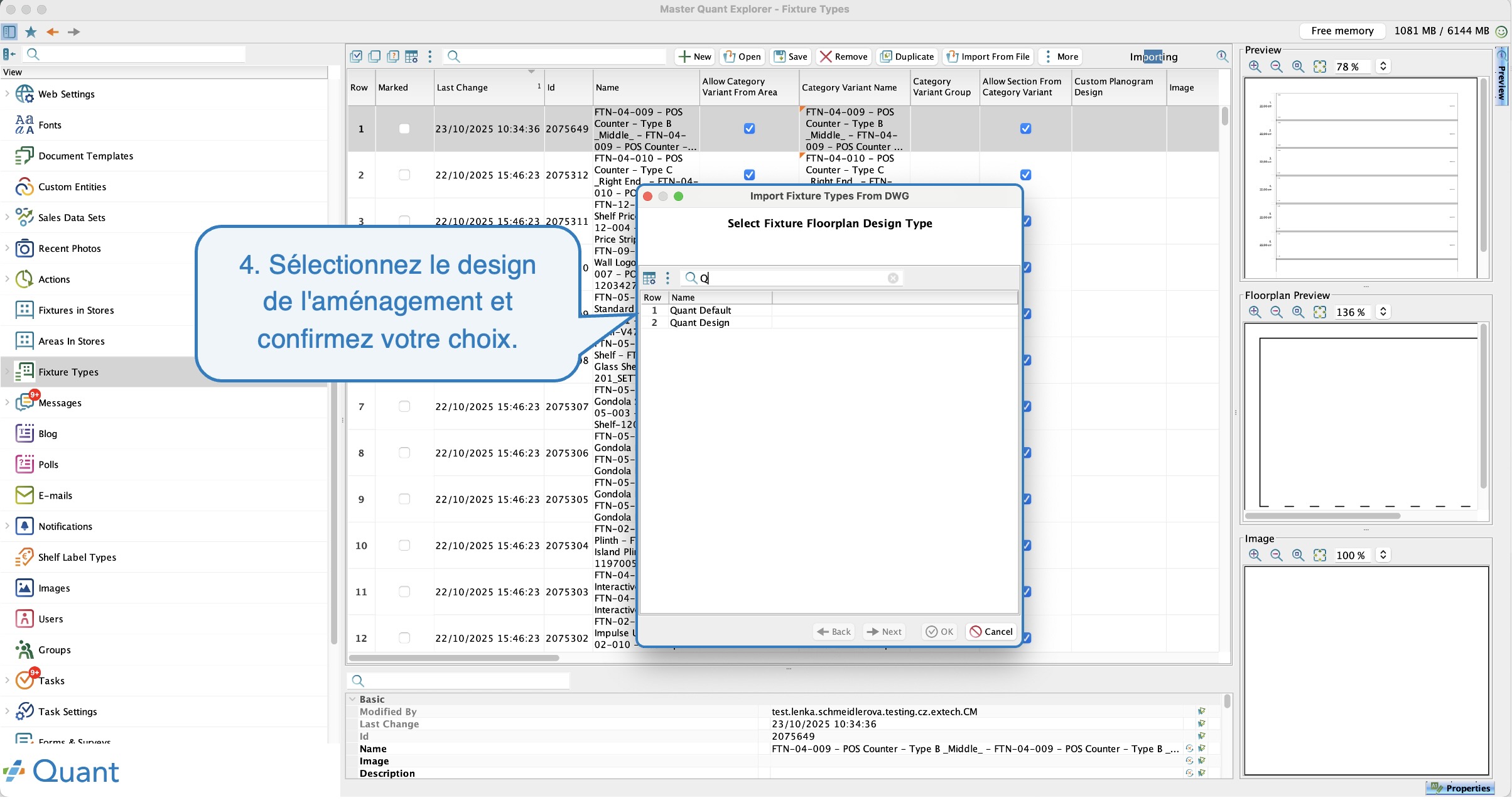

- Ensuite, sélectionnez un Design d'aménagement parmi les options proposées, ou créez le votre et cliquez sur Suivant.
Pour plus d'informations comment créer vos propres designs d'aménagements, consultez le manuel Types d'aménagements.
Design de l'aménagement

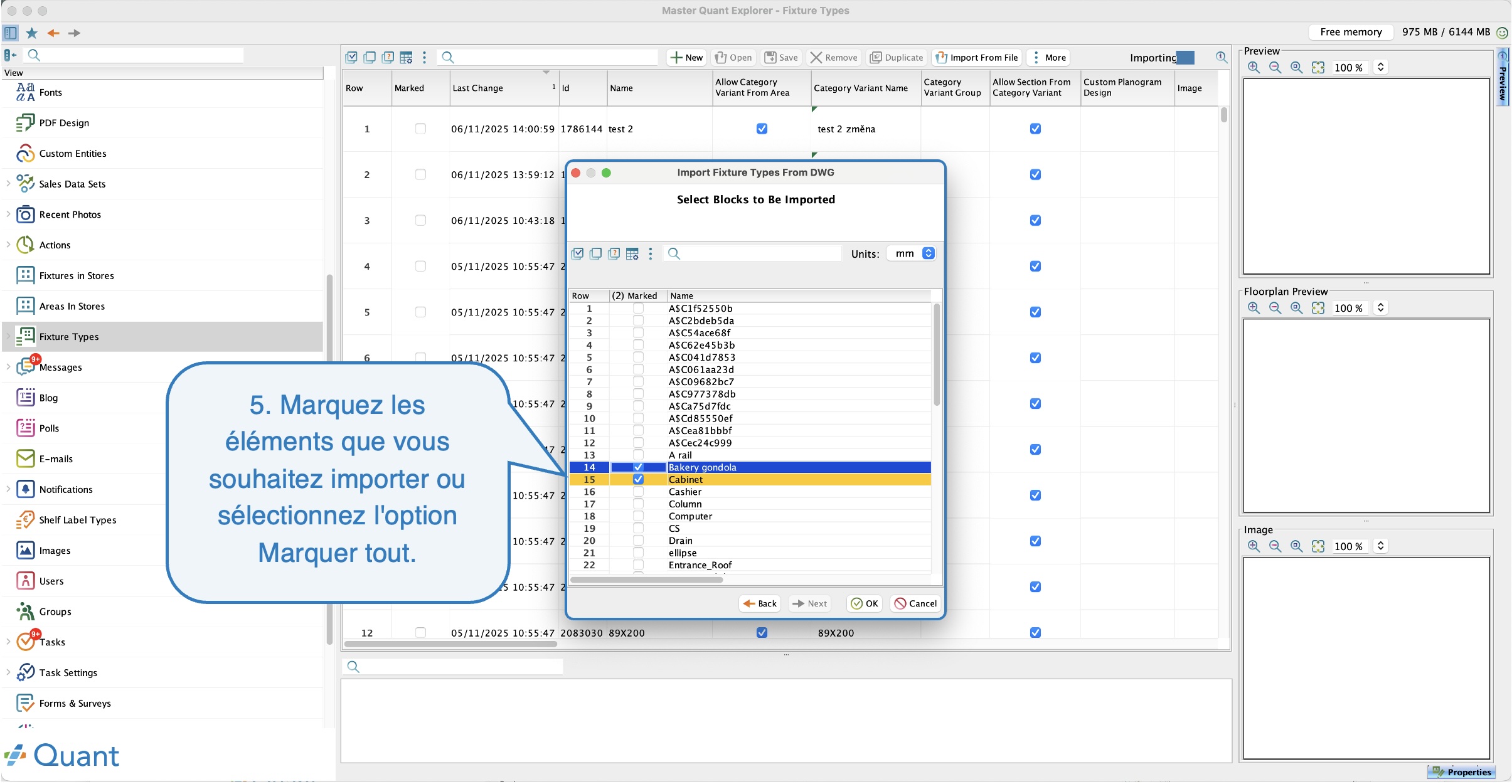

- Après avoir cliqué sur Suivant, vous passez à la sélection de l'aménagement chargé depuis le fichier DWG. Vous pouvez alors marquer manuellement les éléments à importer dans Quant, ou simplement choisir Marquer tout et confirmer avec OK.
- L'aménagement marqué est alors importé dans l'onglet Types d'aménagements.
Sélection des aménagements
Placement en masse d'aménagements sur des polygones
Cette fonction est destinée aux cas où les aménagements dans le fichier DWG sont définis par des polygones au lieu de blocs. Les polygones ne sont pas des blocs et ne sont donc pas appariés automatiquement aux aménagements lors de l'importation dans Quant. Ils restent comme des formes distinctes. Cependant, ils peuvent être convertis en aménagements par la suite.
Procédure pour créer de nouveaux types d'aménagement :
- Insérez un type d'aménagement standard dans le plan du magasin.
- Dans l'onglet Composant, ajustez ses paramètres pour que les dimensions correspondent au polygone à convertir en aménagement.

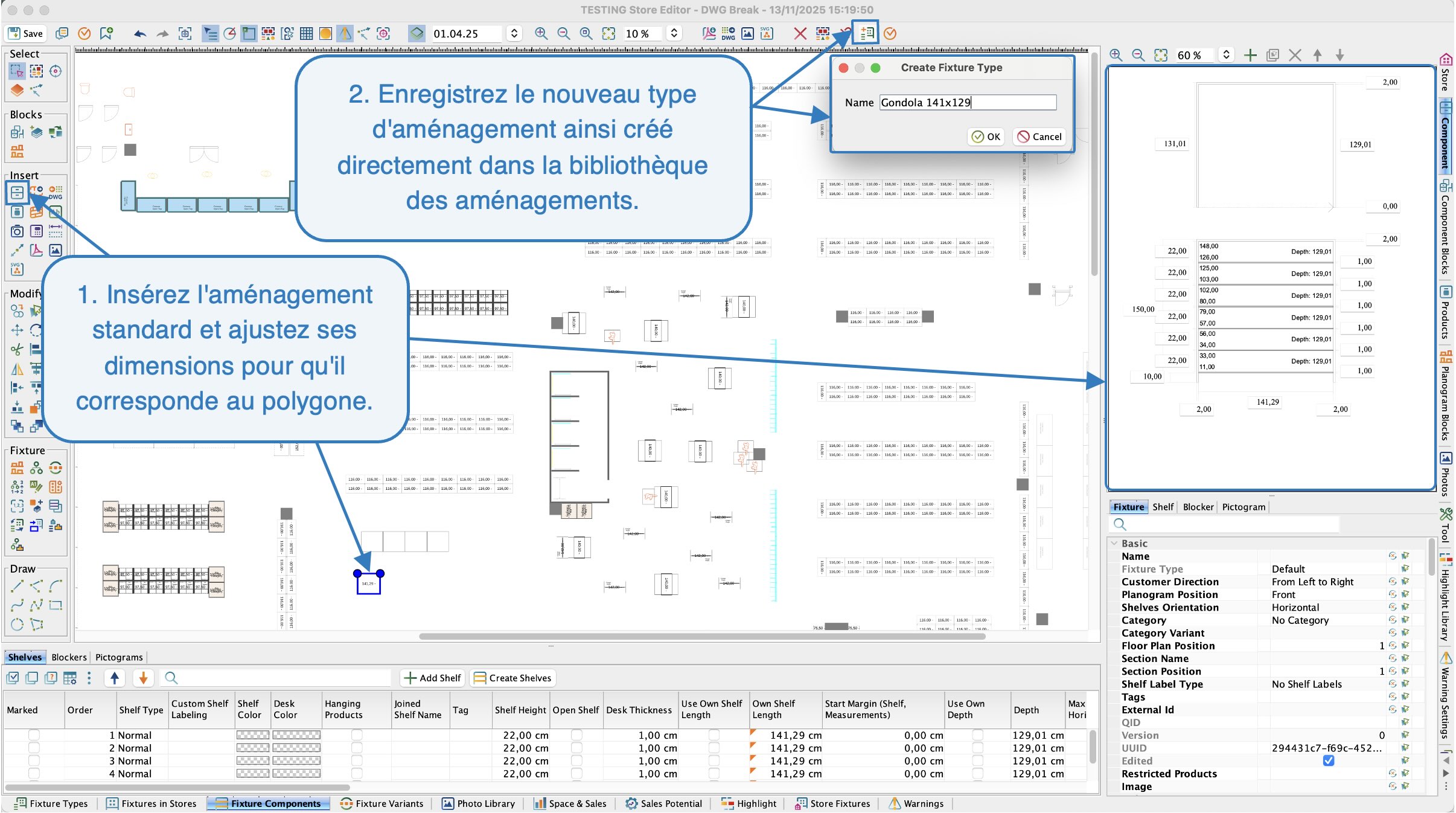

- En haut de Quant, cliquez sur l'icône Nouveau type d'aménagement et nommez le nouvel aménagement.
- Le nouveau type d'aménagement sera enregistré dans la bibliothèque et pourra être réutilisé.
Création d'un type d'aménagement

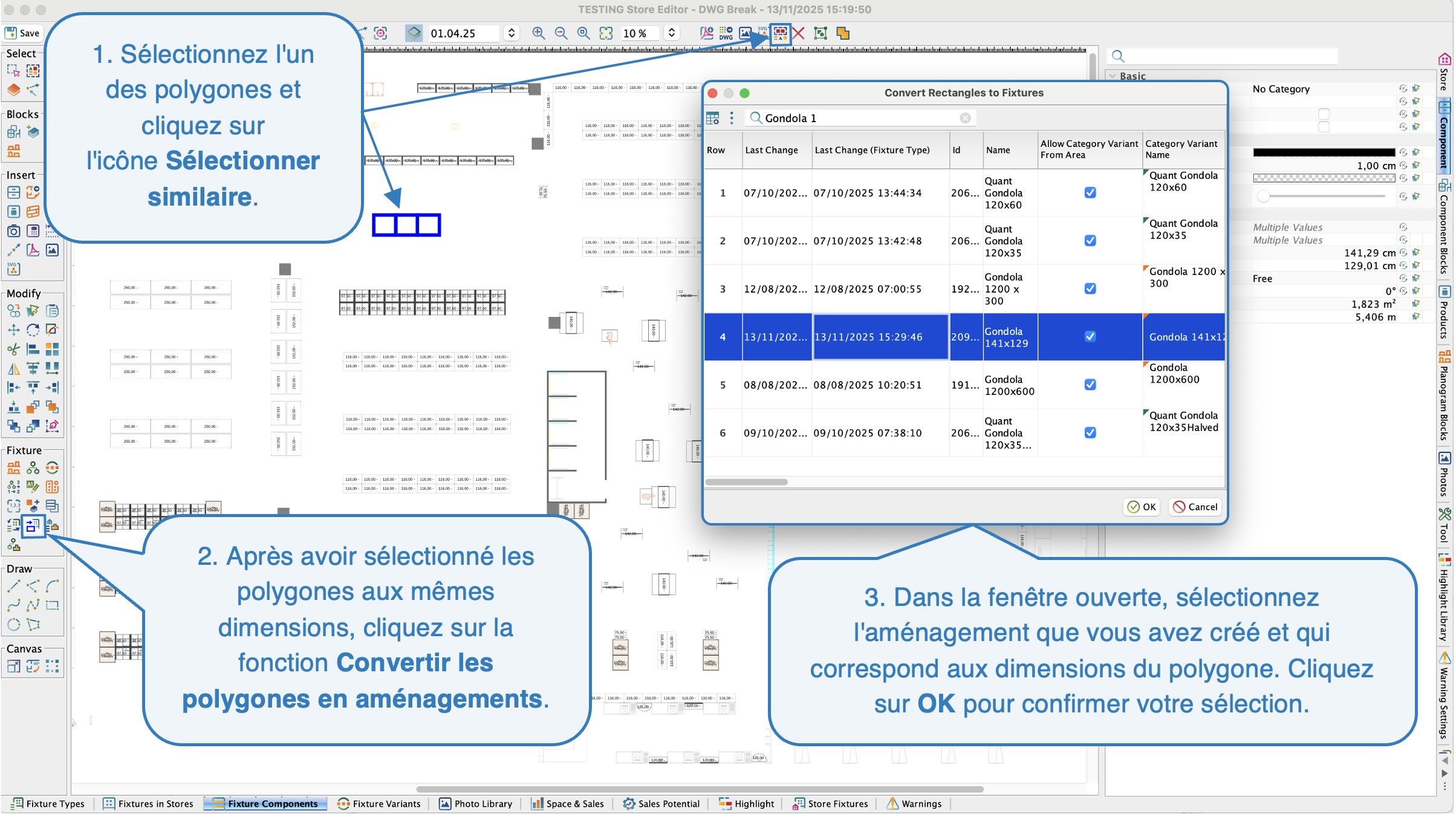

Procédure pour convertir des polygones en aménagements :
- Sélectionnez un des polygones sur le plan du magasin.
- Dans la barre supérieure, cliquez sur Sélectionner les similaires (SHIFT+A) – cette fonction sélectionne tous les polygones ayant les mêmes dimensions ou très proches.
- Une fois tous les polygones requis sélectionnés, cliquez sur la fonction Convertir les polygones en aménagements (onglet gauche avec les fonctions).
- Dans la fenêtre ouverte avec la bibliothèque d'aménagements, sélectionnez le type d'aménagement que vous avez créé et qui correspond aux dimensions du polygone.
- Confirmez votre sélection avec le bouton OK.
Tous les polygones sélectionnés sont alors convertis en aménagements.
Conversion de polygones en aménagements
