V tomto manuálu naleznete popis, jak vložit vybavení do půdorysu pobočky, nastavit mu správné rozměry, počet polic a kategorii.

Jak vložit do půdorysu vybavení?

Všechny nástroje pro vkládání různých komponent naleznete v panelů nástrojů vlevo v sekci Vložit.

1. V navigační části Editoru pobočky (vpravo) aktivujte verzi vrstvy, do níž chcete vybavení vložit.
2. V panelu nástrojů (vlevo) klikněte na ikonu Vybavení (klávesové zkratka E).
3. V půdorysu klikněte na místo, kam má být vybavení vloženo.

Vložení vybavení

Vybavení se vloží do půdorysu v defaultním nastavení - jeho šířka je 80 cm a má celkem 6 polic. Tyto atributy můžete v Quant snadno změnit.

Všechny nástroje pro vkládání různých typů komponent do půdorysu a možnosti jejich využití jsou popsány v manuálu Vkládání komponent do půdorysu.

V Quantu si můžete uložit vybavení, která se na pobočkách často opakují, do knihovny, aby bylo možné je následně vkládat velmi rychle do různých půdorysů bez nutnosti opakovaného nastavování rozměrů, počtu polic a podobně. Více si přečtěte v manuálu Bloky komponent.

Jak nastavit rozměry vybavení?

Rozměry se nastavují v záložce Komponenta, kde uvidíte náhled celého vybavení.

Nastavení rozměrů vybavení

Jak změnit počet polic?

Přidat či odstranit police můžete ve spodní části Editoru pobočky v záložce Příslušenství vybavení / Police.

Změna počtu polic

Podrobnější popis editace vybavení naleznete v manuálu Editace vybavení.

Jak posouvat, kopírovat či rotovat vybavení?

V panelu nástrojů vlevo v sekci Změnit naleznete všechny nástroje na provádění změn v rozložení půdorysu (rotace, pohyb, kopírování, zarovnání apod.)

Práce se všemi objekty v půdorysu jako jejich posunování, kopírování či rotace jsou podrobně popsány v manuálu Úpravy rozložení půdorysu.

Abyste mohli vytvořit planogram, musíte každému vybavení přiřadit kategorii. Vždy je také třeba nastavit variantu kategorie. Nejvhodnějším postupem je použití označení, jako je 1/X, 2/X ..., kde X znamená počet vybavení s danou kategorií na dané pobočce.

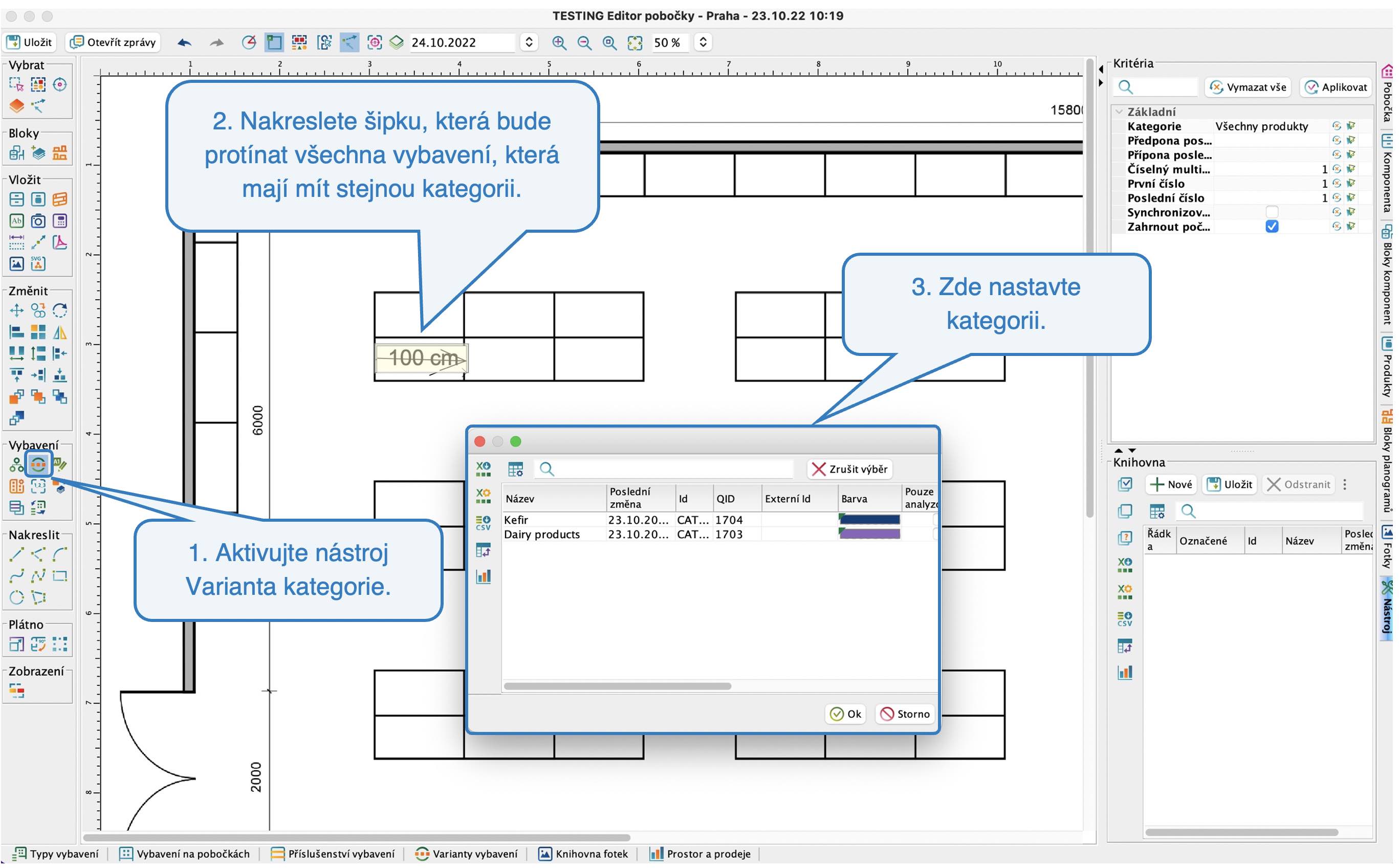

1. Aktivujte nástroj Varianta kategorie v panelu nástrojů.
2. Nakreslete šipku, která bude procházet skrz všechna vybavení, která mají mít stejnou kategorii. První kliknutí určí první bod šipky. Směr můžete změnit pomocí kliknutí. Po dokončení stiskněte klávesu Enter.
3. V novém okně vyberte kategorii.

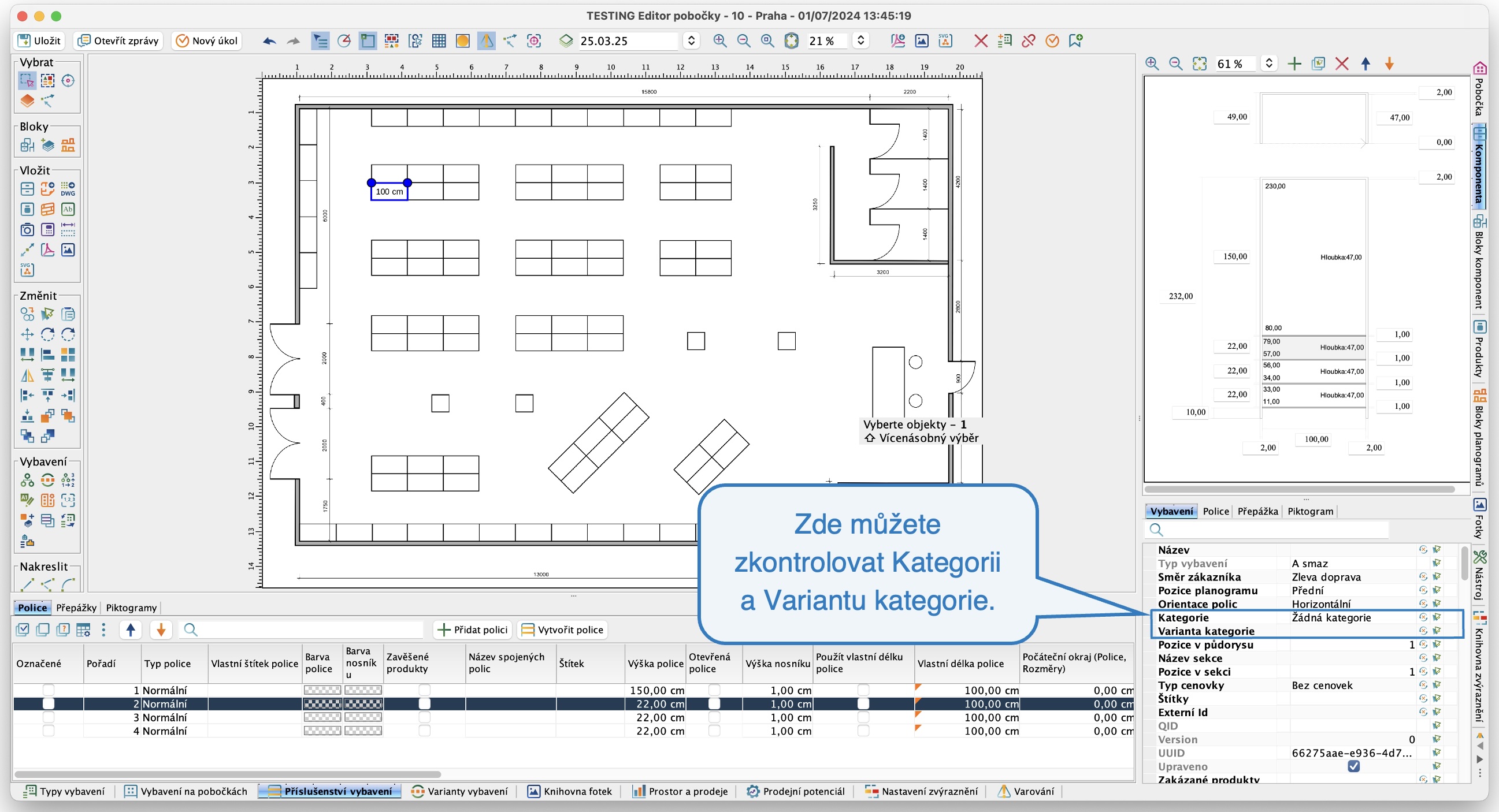

4. Stiskněte tlačítko Ok.Nastavení kategorie Kategorie a Varianta kategorie


Podrobný popis naleznete v manuálu Varianty kategorií.

Nenastavíte-li kategorii, nebude možné vytvářet planogram a v Editoru projektu bude vybavení neaktivní.

Veškeré změny provedené v Editoru pobočky uložte kliknutím na tlačítko Uložit.
